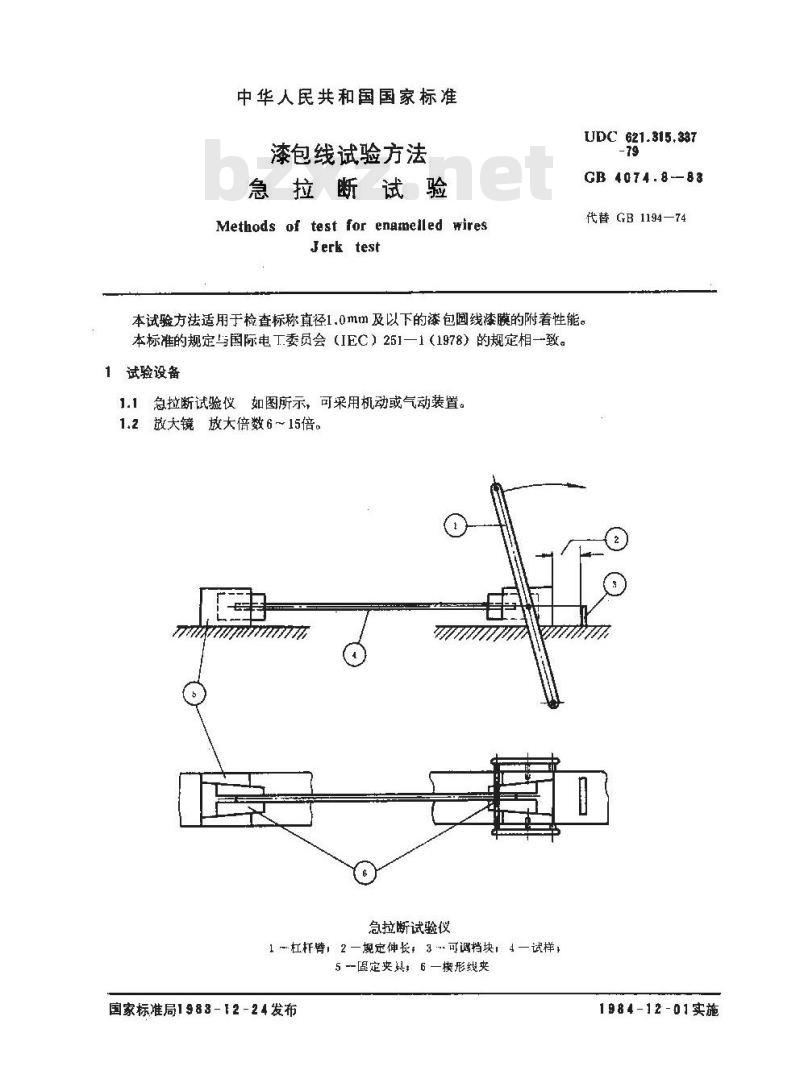

中华人民共和国国家标准
漆包线试验方法
急拉断试验
Methods of test for enatmnelled wiresJerk testwwW.bzxz.Net
UDC 621.315.337
GB 4074.8-83
代替 GB 1194—74
本试验方法适用于检查标称直径1.0mm及以下的漆包圆线漆膜的附着性能。本标准的规定与国际电工委员会（IEC）251一1（1978）的规定相一致。1试验设备
1.1急拉断试验仪如图所示，可采用机动或气动装置。1.2放大镜放大倍数6～15倍。
急拉断试验仪
1～杠杆臂，2—规定伸长，3可调档块！4—试样：5 -限定夹具，6—楔形线夹
国家标准局1983-12-24发布
1984-12-01实施

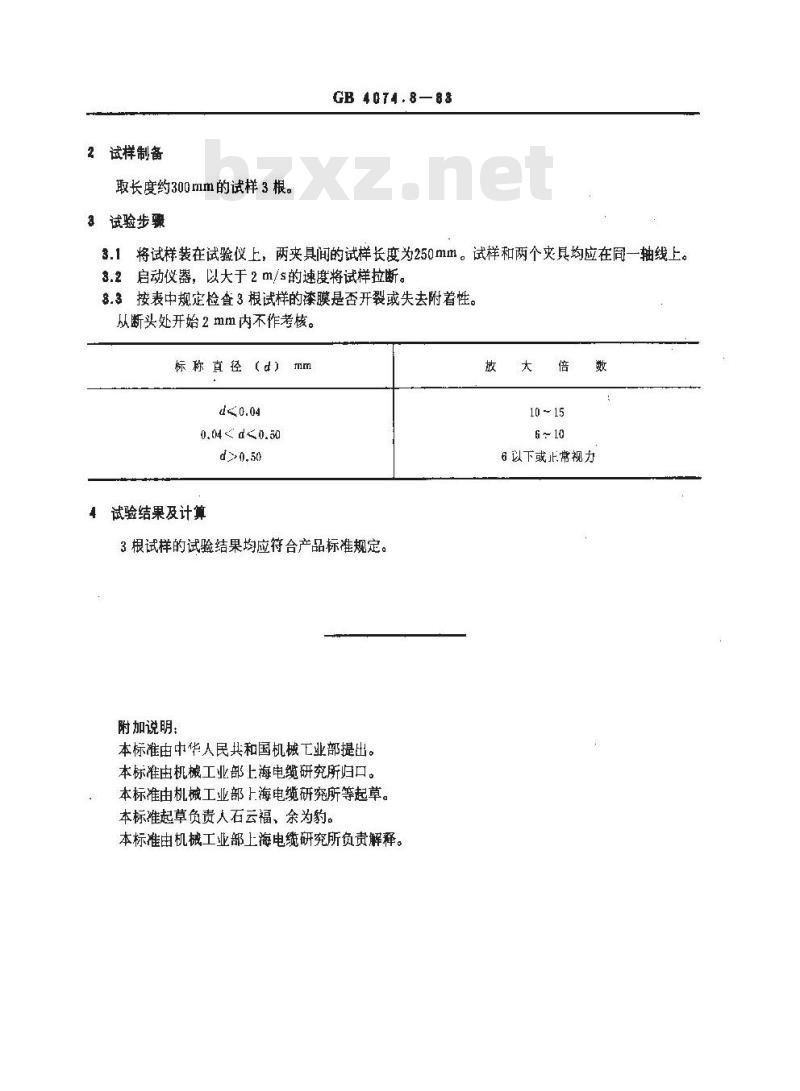

2试样制备
取长度约300mm的试样3根。
试验步骤
GB 4074.8—83
3.1将试样装在试验仪上，两夹具间的试样长度为250mm。试样和两个夹具均应在同一抽线上。3.2启动仪器，以大于2m/s的速度将试样拉断。8.3按表中规定检查3根试样的漆膜是否开裂或失去附着性。从断头处开始 2 mm内不作考核。标称直径（d）mm
试验结果及计算
3根试样的试验结果均应符合产品标准规定。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人石云福、余为豹。本标准由机械工业部上海电缆研究所负责解释。放大倍数
10 ~15
6 以下或止常视力
