中华人民共和国国家标准
漆包线试验方法
回弹性试验
一一圆线www.bzxz.net
Methods of test for enamelled wiresSpringness fest Rouad wires
UDC 621.315.3887
GB 4074.4—83
代替GB1194—74
本试验打法适用F检查标称直径0.05～1.6mm的漆包圆线的回弹性。回弹性用回弹角的度数表本际准的规定与国际电T委员会（IEC）251--1（1978）的规定相—致。1试验设备
回弹性试验仪

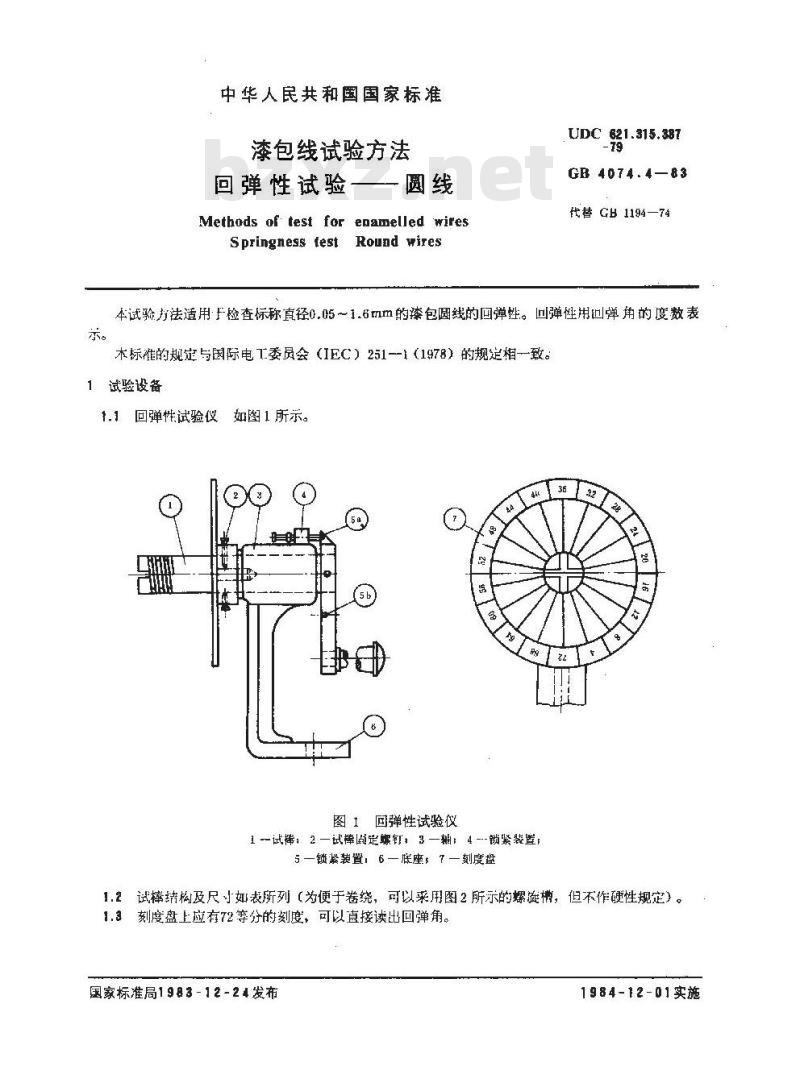

如图1所示。
图1回弹性试验仪
1—试梯：2—试棒点定螺钉3—辆：4锁紧装置5—锁繁装置，6—底座，—刻度盘1.2试棒结构及尺寸如表所列（为便于卷绕，可以采用图2所示的螺爆旋，但不作硬性规定）。1.3刻度盘上应有72等分的刻度，可以直接读出回弹角。国家标准局1983-12-24发布
1984-12-01实施
试棒直径或
槽底直径
试样制备
个虾效情
选般适当长度的试样3根。
3试验步骤
GB 4074.483

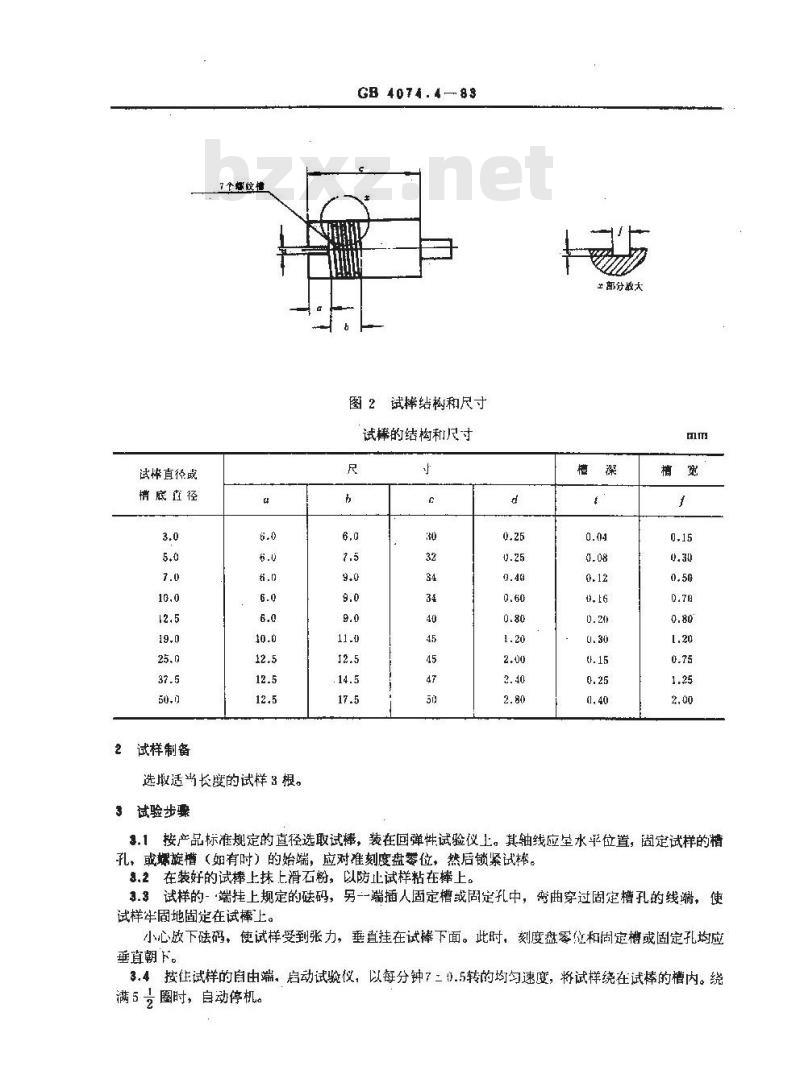

图2试棒结构和尺寸
试棒的结构和尺寸
兰部分最大
3.1按产品标准规定的直径选取试棒，装在回弹性试验仪上。其轴线应垒水平位置，固定试样的精孔，或螺旋槽（如有时）的始端，应对准刻度盘位，然后锁紧试棒。喜,2、在装好的试捧上抹上滑石粉，以防山试样粘在捧上。3.3试样的-端挂上规定的磁码，另一端插人固定槽或固定孔中，离曲穿过固定槽孔的线端，使试样牢固地固定在试棒上。
小心放下码，使试样受到张力，垂直挂在试棒下面。此时。刻度盘零位和固定樽或固定孔均应垂算朝下。
3.4按住试样的自由端。启动试验仪，以每分钟7二0.5转的均匀速度，将试样绕在试棒的槽内。绕满5号圈时，自动停机。
GB 4074.4—83
3.5按住试样取下码。在第五圈端头外大约25mm处剪断试样，并将试样端头弯成直角形状。弯曲的端头，应与刻度盘上的零位重合。用档杆阻止回弹。多.6启动回弹仪，档杆以每分钟7土0.5转的速度，逆时针匀速转动，试样应无既动地缓慢松开，直到停止回弹（如果突然回弹，就会得到错误结果）。为确保完全回弹，充许用手轻轻拨动试样1～2次。读取刻度盘上与指针重合的读数，或数码管显示的读数。3.7如果试样的弹性很大，指针回弹一-整圈以上，此时可以继续按一下回弹按钮，使试样继续回弹完全，然后读取读数。

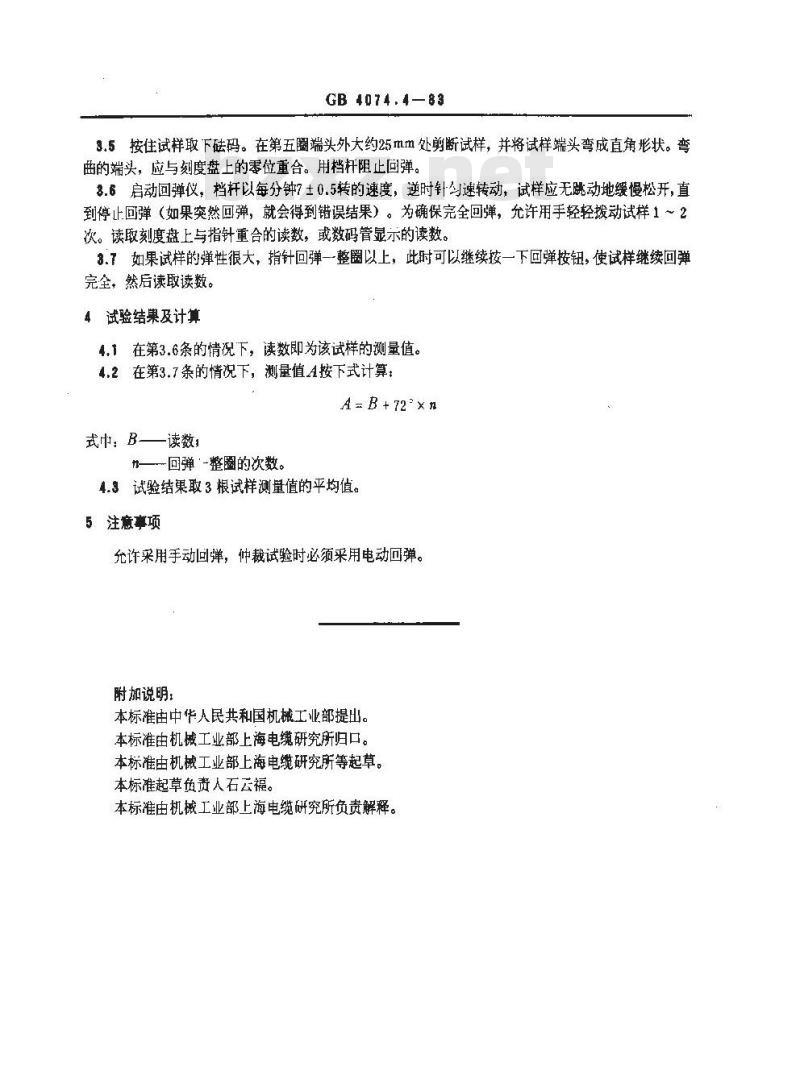

4试验结果及计算
4.1在第3.6条的情况下，读数即为该试样的测量值。4.2在第3.7条的情况下，测量值A按下式计算：A=B+72°×n
式中：B——读数：
回弹·-整圈的次数。
4.3试验结果取3根试样测量值的平均值。5注意事项
允许采用手动回弹，仲裁试验时必须采用电动回弹。附加说明：
本标准由中华人民共和国机械工业部提山。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人石云福。
本标准由机械工业部上海电缆研究所负责解释。
