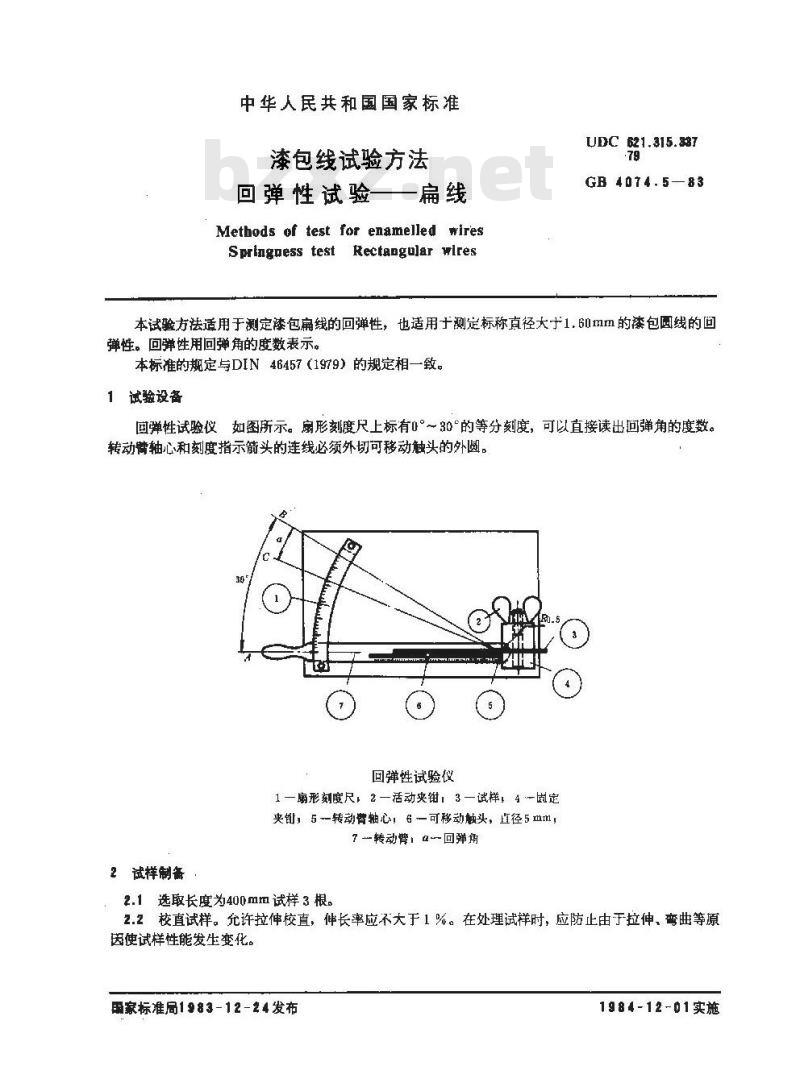

中华人民共和国国家标准
漆包线试验方法
回弹性试验—一扁线
Methods of test for enamelled wiresSpringuess test Rectangular wlresUDC 621.315.337
GB 4074.583
本试验方法适用于测定漆包扁线的回弹性，也适用于测定标称直径大于1.60mm的漆包圆线的回弹性。回弹性用回弹角的度数表示。本标准的规定与DIN46457（1979）的规定相一致。试验设备
回弹性试验仪如图所示。扇形刻度尺上标有0°～30\的等分刻度，可以直接读出回弹角的度数。转动臂轴心和刻度指示箭头的连线必须外切可移动触头的外圆。回弹性试验仪
1—扇形刻度尺，2—活动夹钳，3—试样，4固定夹，5转动誉轴心！6一可移动献头，直径5mm，7转动，α回弹角
2试样制备
2.1选取长度为400mm试样3根。
2.2校直试样。充许拉伸校直，伸长率应不大于1%。在处理试样时，应防止由于拉伸，弯曲等原因使试样性能发生变化。
用家标准局1983-12-24发布
1984-12-01实施

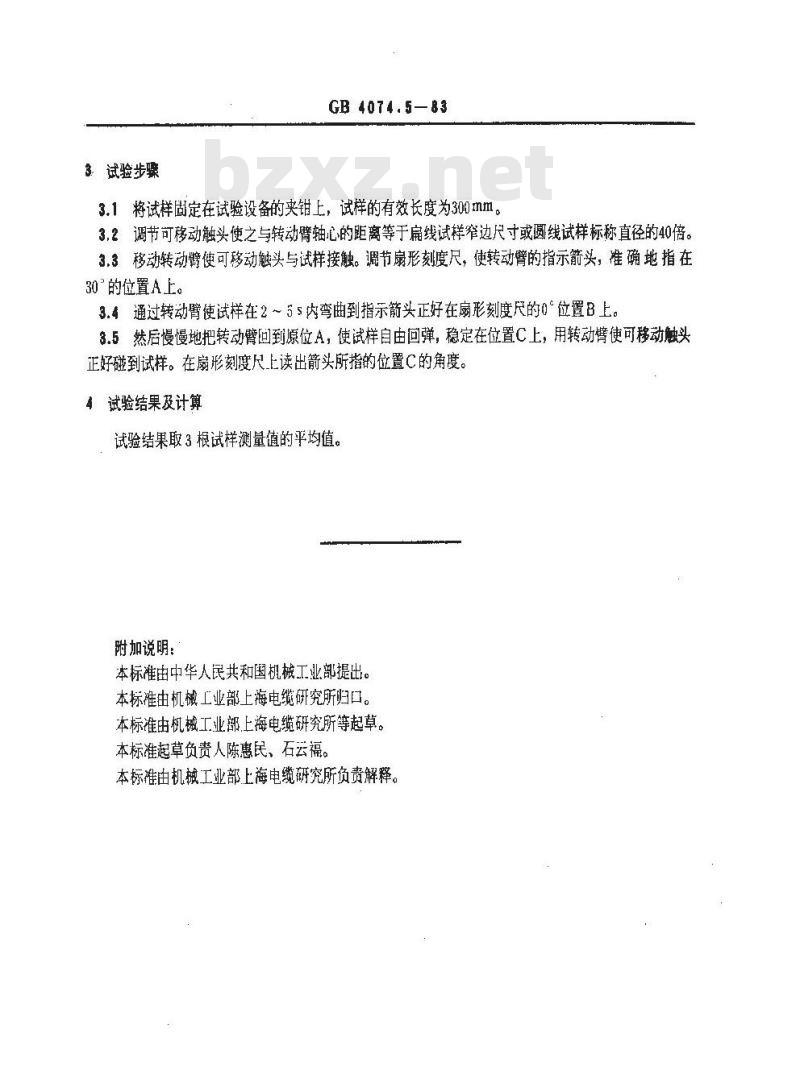

3试验步骤Www.bzxZ.net
GB 4074.5—83
3.1将试样固定在试验设备的夹钳上，试样的有效长度为300mm。3.2调节可移动触头使之与转动臂轴心的距离等于扁线试样窄边尺寸或圆线试样标称直径的40倍。3.3移动转动臂使可移动触头与试样接触。调节扇形刻度尺，使转动臂的指示箭头，准确地指在30\的位置A上。
3.4通过转动臂使试样在2～55内弯曲到指示箭头正好在扇形刻度尺的0°位置B上。3.5然后慢慢地把转动臂问到原位A，使试样自由回弹，稳定在位置C上，用转动臂使可移动触头正好碰到试样。在扇形刻度尺.上读出箭头所指的位置C的角度。4试验结果及计算
试验结果取3根试样测量值的平均值。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人陈惠民、石去福。本标准由机械工业部上海电缆研究所负责解释。
