中华人民共和国国家标准
漆包线试验方法
扁线弯曲试验
Methods of test for enamelled wiresMandrel winding test for rectangular wires本试验方法适用于测定漆包扁线漆膜的弹性。本标准的规定与国际电工委贸会（IEC）251一3（1978）的规定相一致。1试验设备
UDC821.315.387
GB 4074.7-83
代替 GB 1194—74

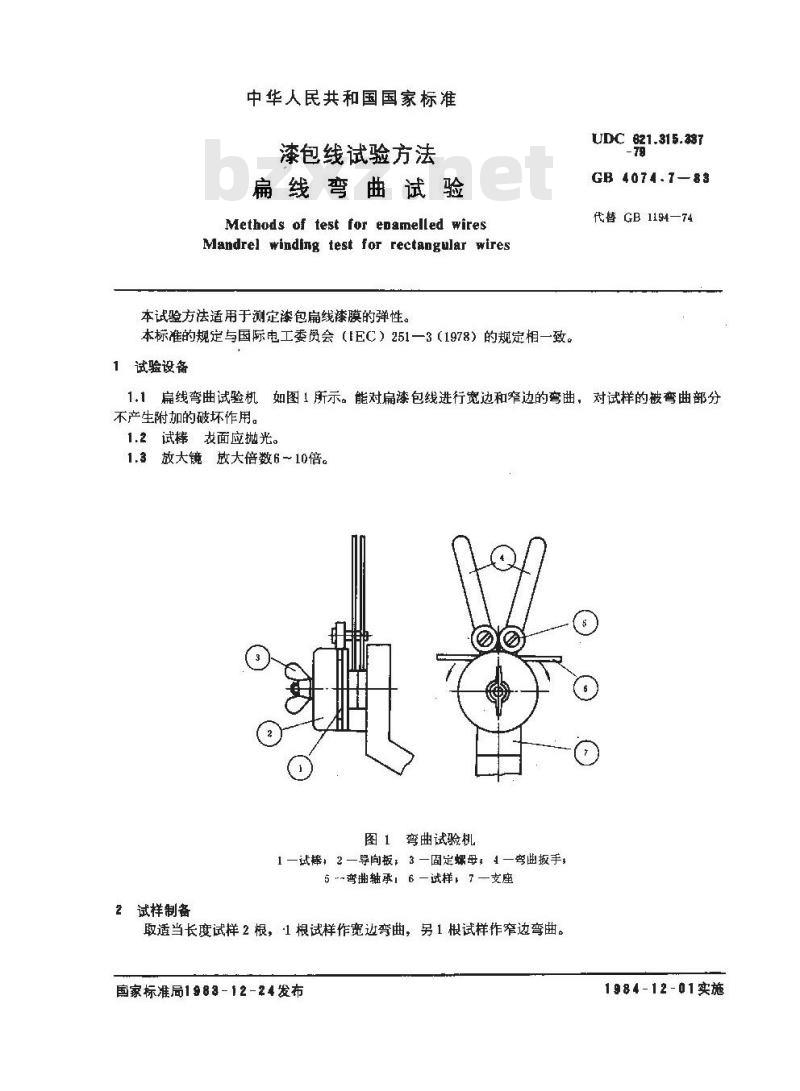

1.1扁线弯曲试验机如图1所示。能对扁漆包线进行宽边和窄边的弯曲，对试样的被弯曲部分不产生附加的破坏作用。
1.2试棒我面应抛光。
1.3放大镜放大倍数6～10倍。
图1弯曲试验
1—试棒，2—导向板，3一固定螺母，4—夸曲扳手，6～~弯曲轴承16—试样，—支座试样制备
取适当长度试样2根，1根试样作宽边弯曲，另1根试样作窄边弯曲。国家标准局1988-12-24发布
1984-12-01实施

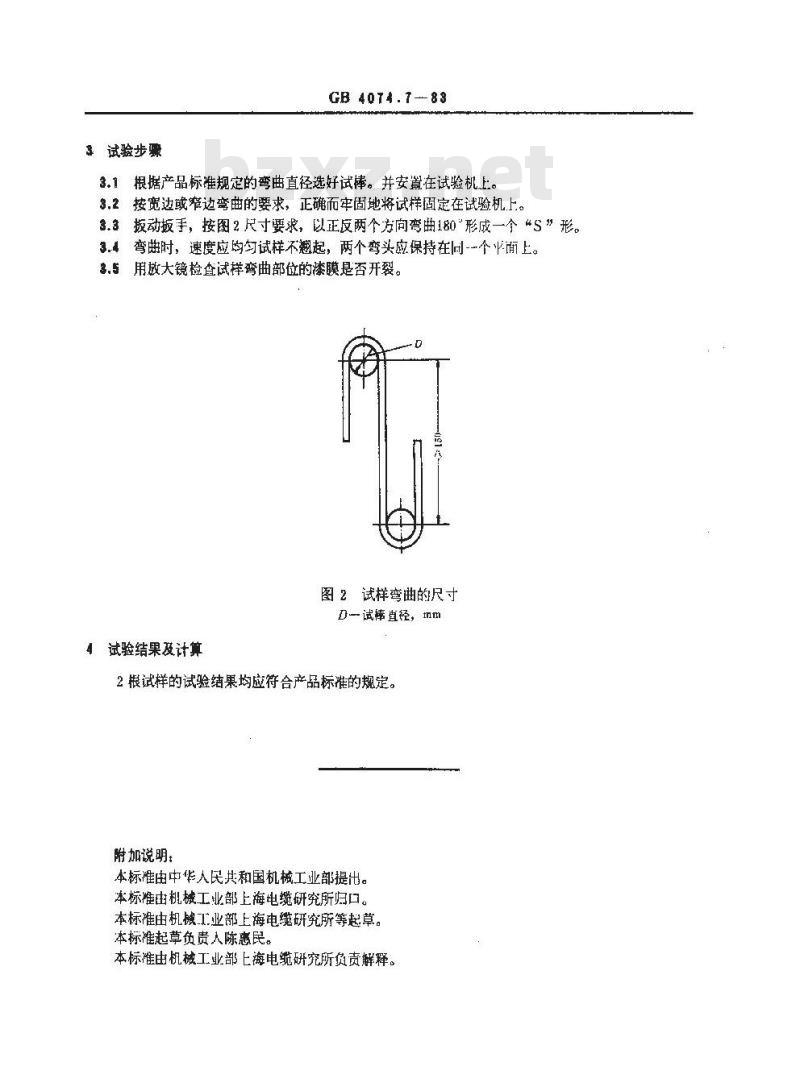

3试验步骤
GB 40T4.7--83
3.1根据产品标准规定的弯曲直径选好试棒。并安算在试验机。3.2按宽边或窄边弯曲的要求，正确而牢固地将试样固定在试验机上。3.3扳动扳手，按图2尺寸要求，以正反两个方向弯曲180\形成一个*S\形。3.4弯曲时，速度应均匀试样不翘起，两个弯头应保持在同-~个面上。.5用放大镜检查试样弯曲部位的漆膜是否开裂。图2试样弯曲的尺寸wwW.bzxz.Net
D一试棒直径，m
4试验结果及计算
2根试样的试验结果均应符合产品标准的规定。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人陈惠民。
本标准由机械工业部上海电缆研究所负责解释。
