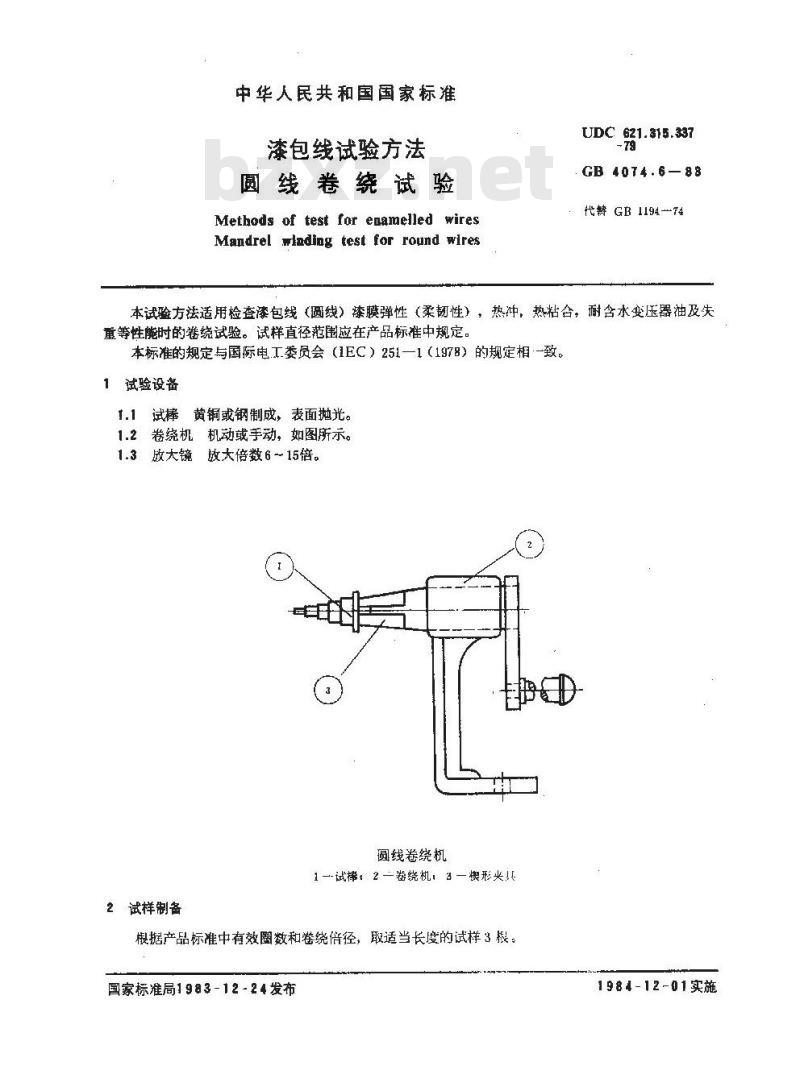

中华人民共和国国家标准
漆包线试验方法
圆线卷绕试验
Methods of test for eamelled wiresMandrel μlnding test for round wiresUDC 621.315.337
GB 40T4.6-88
代 GB 1194 -74
本试验方法适用检查漆包线（圆线）漆膜弹性（柔韧性），热冲，热粘合，耐含水变压器油及失重等性能时的卷绕试验。试样直径范围应在产品标准中规定。本标准的规定与国际电工委员会（1EC）251—1（1978）的规定相一致。1试验设备
1.1试棒黄铜或钢制成，表面抛光。1.2卷绕机机动或手动，如图所示。放大倍数6～15倍。
1.3放大镜
圆线卷绕机
1--试梯，2一卷绕机，3—模形夹！2试样制备
根据产品标准中有效圈数和卷绕借径，取适当长度的试样3根：国家标准局1983-12-24发布
1984-12-01实施

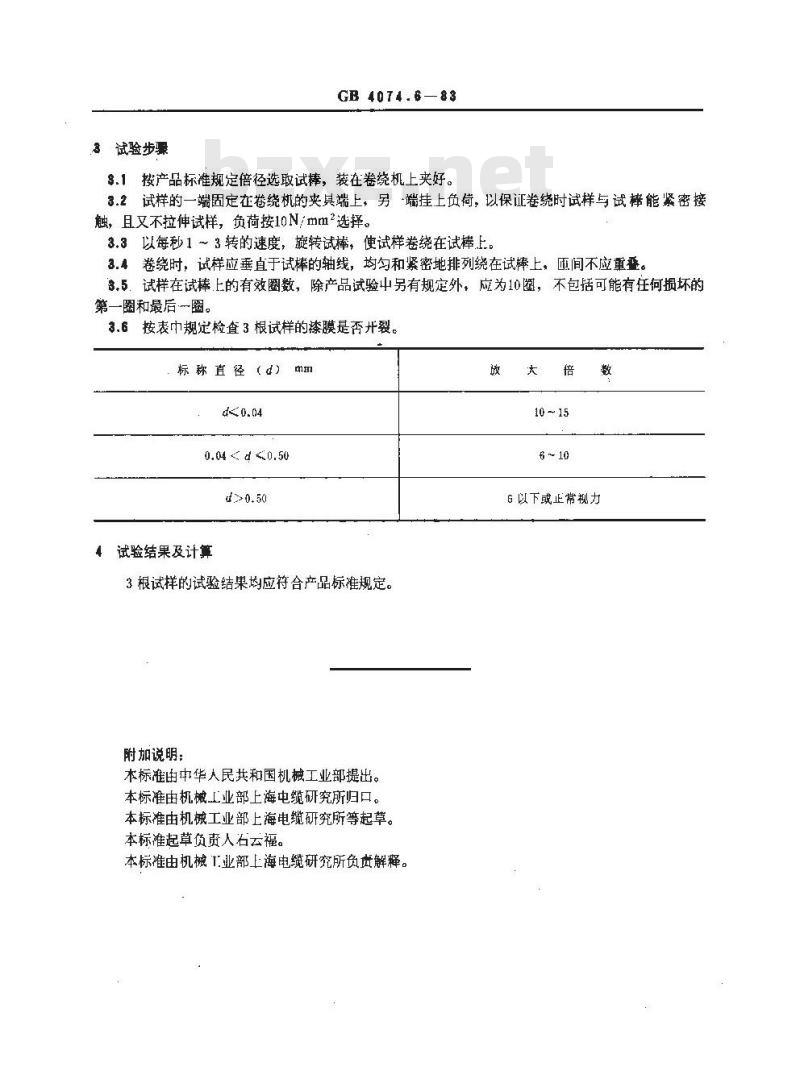

3试验步骤
GB 4074.6—83
s.1按产品标准规定倍径选取试棒，装在卷绕机上夹好。3.2试样的一端固定在卷绕机的夹具端上，另端挂上负荷，以保证卷绕时试样与试棒能紧密接触，且又不拉伸试样，负荷按10N/mm2选择。3.3以每秒1～3转的速度，旋转试棒，使试样卷绕在试棒上。卷绕时，试样应垂直于试棒的轴线，均勾和紧密地排列绕在试棒上，匝间不应重叠。3.4
3.5．试样在试棒上的有效圈数，除产品试验中另有规定外，应为10圈，不包括可能有任何损坏的第一圈和最后一圈。
3.6按表中规定检查3根试样的漆膜是否并裂。标称直径（d）mm
0.04 d ≤0.50wwW.bzxz.Net
试验结果及计算
3根试样的试验结果均应符合产品标准规定。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人石云福。
本标准由机械1业部上海电缆研究所负盘解释。放
6 ~ 10
6 以下或止常视力
