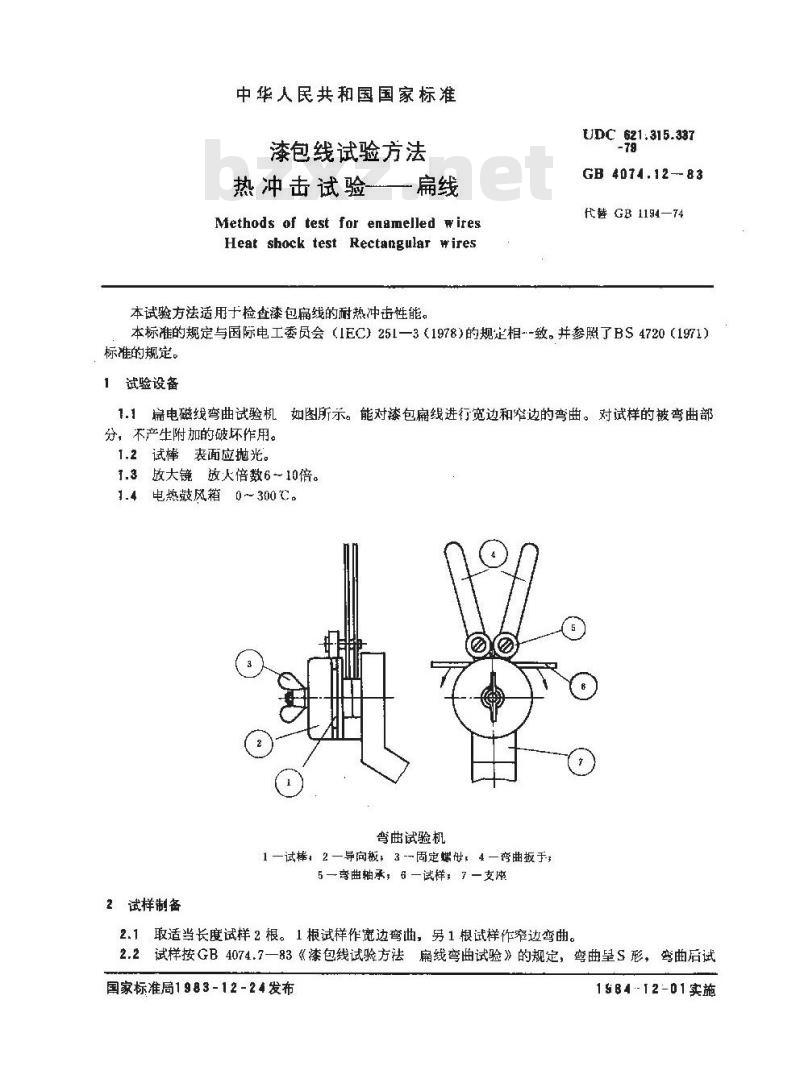

中华人民共和国国家标准
漆包线试验方法
热冲击试验—扁线
Methods of test for enamelled wiresHeat shock test Rectangular wires本试验方法适用于检查漆包扁线的耐热冲击性能。UDC621.315.337
GB 4074,12--83
代替 GB 1194—74
本标准的规定与国际电工委员会（1EC）251—3（1978)的规定相--致。并参照了BS4720（1971）标准的规定。
1试验设备
1.1扁电磁线弯曲试验机如图所示。能对漆包扇线进衍宽边和窄边的弯曲。对试样的被曲部分，不产生附加的破坏作用。
1.2试棒表面应抛光。
1.3放大镜放人倍数6～10倍。
1.4电热鼓风箱0~300℃。
弯曲试验机
1—试棒，2—导向椒，3--固定螺世，4—弯曲板于，5一弯曲轴承，6 一试样；7一支庞2试样制备
2.1取适当长度试样2根。1根试样作宽边弯曲，另1根试样作窄边弯曲。2.2试样按GB4074.7一83《漆包线试验方法扁线弯曲试验》的规定，弯曲呈S形，弯曲后试国家标准局1983-12-24发布
19B4-12-01实施
样的漆膜应保持完好。

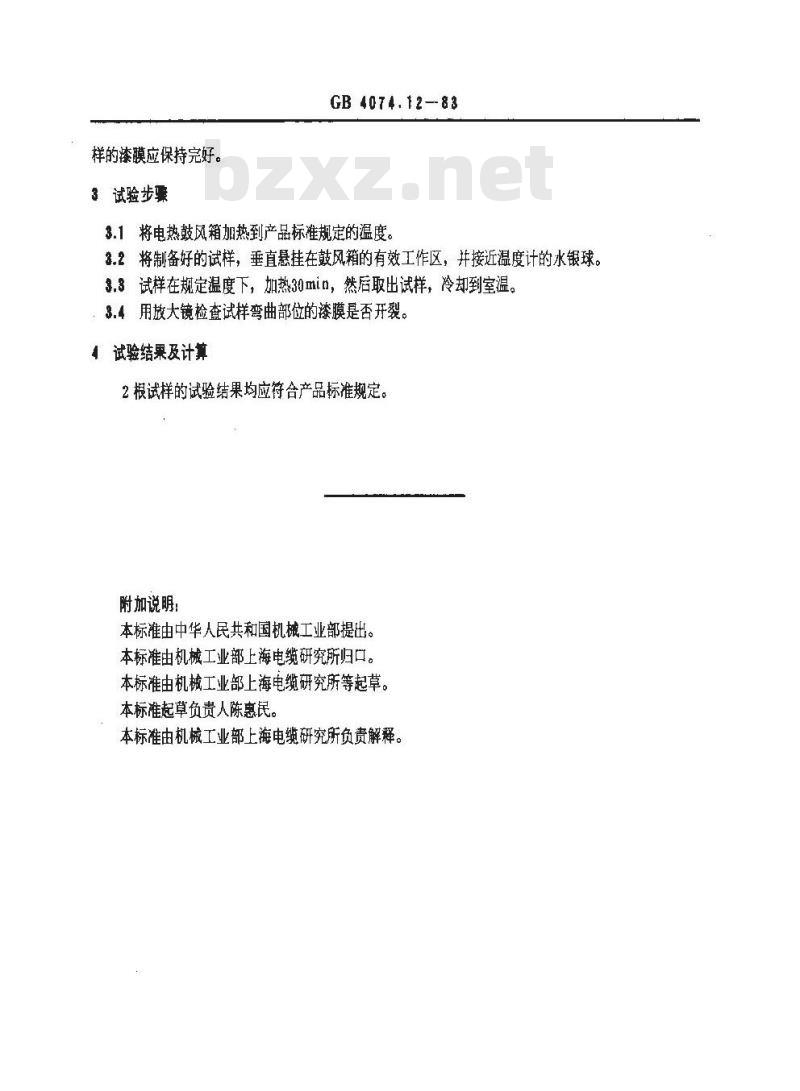

3试验步骤
GB4074.12—-83bZxz.net
3.1将电热鼓风箱加热到产品标准规定的温度。3.2将制备好的试样，垂直悬挂在鼓风箱的有效工作区，并接近温度计的水银球。3.3试样在规定温度下，加热30min，然后取出试样，冷却到室温。3.4用放大镜检查试样弯曲部的漆膜是否开裂。试验结果及计算
2根试样的试验结果均应符合产品标准规定。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人陈惠民。
本标准由机械工业部上海电缆研究所负责解释。
