【国家标准(GB)】 漆包线试验方法 软化击穿试验 圆线

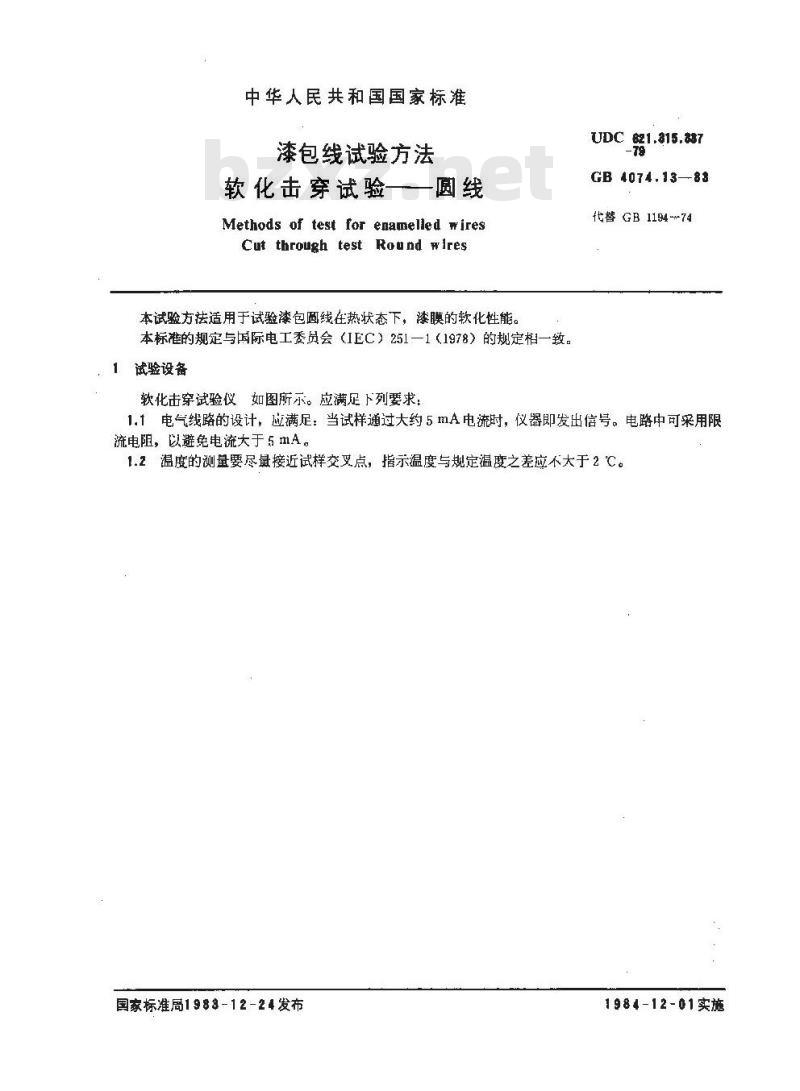

中华人民共和国国家标准
漆包线试验方法
软化击穿试验—一圆线
Methods of test for enamelled wiresCut through test Round wires本试验方祛适用于试验漆包圆线在热状态下，漆膜的软化性能。本标准的规定与国际电工委员会（IEC）251一1（1978）的规定相一致。试验设备
软化击穿试验仪如图所示。应满足下列要求：UDC 621.315.887
GB 4074.13—-83
代替 GB 119474
1.1电气线路的设计，应满足：当试样通过大约5mA电流时，仪器即发出信号。电路中可采用限流电阻，以避免电流大于5 mA。1.2温度的测量要尽量接近试样交叉点，指示温度与规定温度之差应不大于2℃。国家标准局1983-12-24发布
1984-12-01实施
诚样制备
GB 4074.13—83

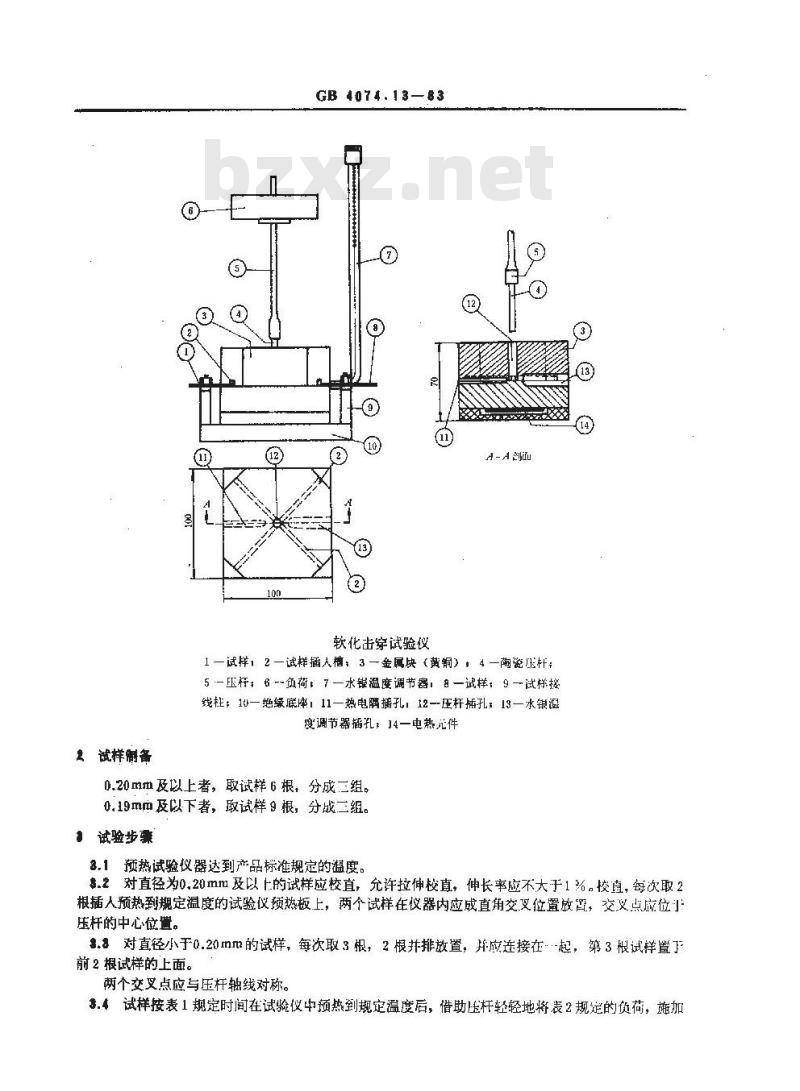

软化击穿试验仪免费标准下载网bzxz
1—试样，2—试样插人，3—金属块黄铜），4—荫瓷压杆：5-压杆，6负荷：7—水餐温度调节器，8试样，9—试样按线柱；10—绝缘底座：11—热电隔插孔，12—压杆插孔；13—水银温度调节器播孔：14—电热儿件
0.20m中及以上者，取试样6根，分成三组。0.19mm及以下者，取试样9根，分成二组。试验步
3.1预热试验仪器达到产品标准规定的温度。3.2对直径为0.20mm及以上的试样应校直，允许拉伸校直，伸长率应不大于1%。校直，每次取2根插人预热到规定温度的试验仪预热板上，两个试样在仪器内应成直角交双位置放罩，交义点应位于压杆的中心位置。
3.8对直径小于0.20mm的试样，每次取3根，2根并排放置，并应连接在起，第3根试样置下前2根试样的上面。
两个交叉点应与压杆轴线对称。3.4试样按表1规定时间在试验仪中预热到规定温度后，借助压杆轻轻地将表2规定的负荷，摊加GB 4074.1383

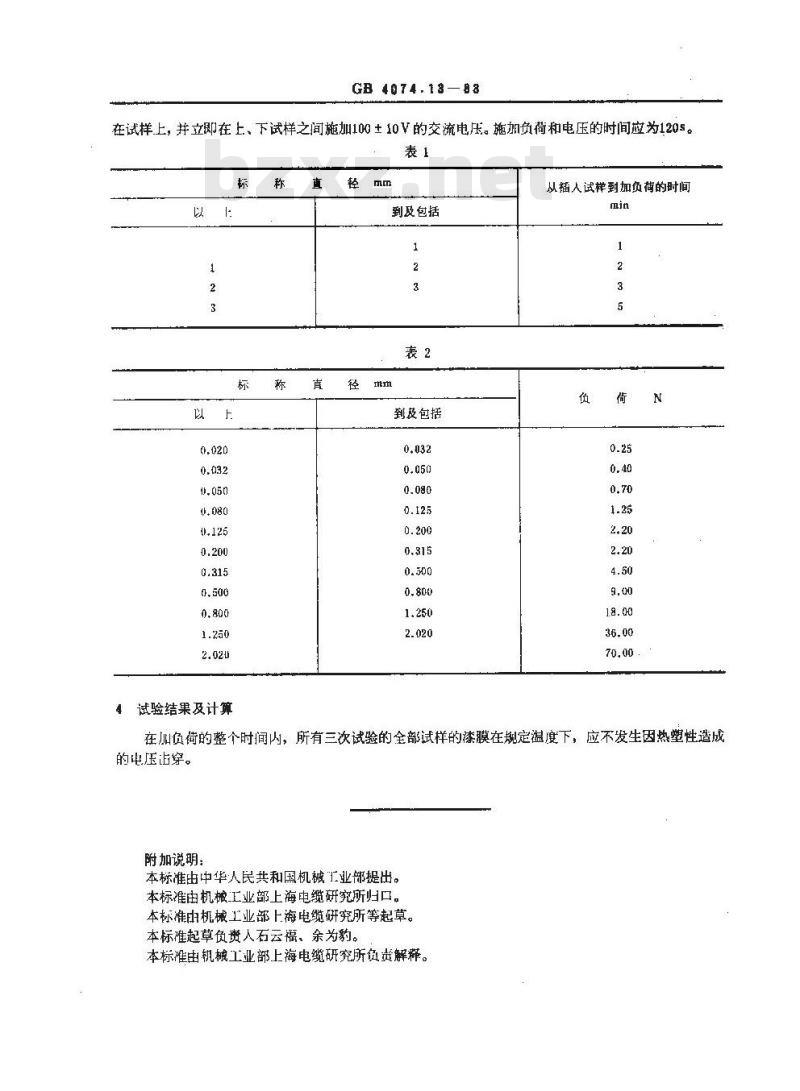

在试样上，并立即在上、下试样之间施加100±10V的交流电压。施加负荷和电压的时间应为120s。表1
试验结果及计算
到及包括
到及包括
从插人试样到加负的时间
在加负荷的整个时间内，所有三次试验的全部试样的漆膜在规定温度下，应不发生因热塑性造成的电压齿穿。
附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准机械工业部上海电缆研究所等起草。本标准起草负责人石云福、余为豹。本标准由机械工业部上海电缆研究所负资解释。
