1引言
中华人民共和国国家标准
爆炸性环境用防爆电气设备
增安型电气设备“e”
Electrlcal apparatus for explosive at mospheresIncreased safety electrical apparatus\e\1.1本标准适用于增安型电气设备。UdC 621.3- T56Www.bzxZ.net
GB 8886.3--B8
1.2增安型电气设备除须符合本标准的规定外，还须符合GB3836.1-83《爆炸性环境用防爆电设备通用要求》的有关规定。
1.3只有在正带运行条件下不会严生火花、电孤或危险溢度，其额定电压不高于11下伏的电气设备及其部件，才允许制成增安型。1.4本标准是参号下列国际标准利国外标准制订的：组：IEC79－7（1969，第--版）《燥炸性汽体环境用电气设备第七部分：增安型电气设备的结构和试验》。
b.EN50019（1977，第一版）《爆炸性环境用电气设备增安型“e”》。本标准引用下列国际标准：
1EC112（1979）《固体绝缘材料在潮混条件下相对泄痕指数测定的推荐方法》。第一篇通用规定
2名罚术语
2.1增安型电气设备e”
在止常运行条件下不会产生电弧，火托或可能点燃爆炸性混合物的高温的设备结构上，采取措施提高安企程度，以避免在正常和认可的过载条件下出现这些现象的电气设备。2.2极限温度
电气设备或其部件所容许的般高温度。它由下列因素确定：爆烨性气体混合物被点燃的危险温度，或.
b.结构材料的热愁定性。
注；考虑极限激度时，应取两个温度中的较低温度。2.3起动电流1.1
系指当感应电动机转子堵转或交流电磁铁处于最大牢气隙位置时，用额定电压和额定频率对其馈电，当过渡过程结束后，在初级绕组中出现的最人电流有效值。2.4起动电流比L/In
起动电流14与额定电流IN之比。2.5t±时间
国家标准局1983 -06 -29发布
1985-01-01实施
GBaas6.8-a3
在最高环境温度下，达到额定运行最终稳定温度后的交流绕组，从开始通过起动电流时计起直至上升到极限温度的时间。
2.6热极限电流4I
在最高环境温度下，1秒钟内使导体从额定运行时的稳定温度上升到极限温度的电流有效值。2.7动态极限电流\
电气设备所能承受其电动力作用而不损坏的电流峰值。2.8爬电距离
两个导体之间沿绝缘材料表面的最短距离。2.9电气间
两个裸露导体之间的最短空间距离。3连接件
引入电缆或导线的连接件应保证与电缆或导线连接牢固、接线方便，同时还须防止电缆或导线松动、自行脱落、扭转，并能保持良好的接触压力。连接件不允许在正常工作条件下，因温度升高而引起接触压力降低。连接件不允许带有可能损伤电缆或导线的棱角，不允许在正常紧固时产生永久变形和自行转动。不允许用绝缘材料部件传递接点压力。用\连接多股线的连接件，须采取措施，防止导线分股。连接截面积在4毫米“以下的电缆导线的连接件，须设计成能与截面积更小的电缆或导线可難连接。浅，①在必要时，应采取特殊猎施，以防止振动或碰撞。②使用铝导线时，应采用铜铝过避接头，以防止电解脑蚀。4 内部导线连接
电气设备内部的导线连接不允许承受机械应力。允许采用下述任一方法连接：组。能防止松动的爆栓或螺钉连接，b.
挤压连接：
导线先用机械方式连接后再用锡焊连接：硬焯连接；
熔焊连接。
5电气间
5.1不同电位的导电琴件之间的电气间隙须符合表1的规定。装人灯座中的额定电压不高于250伏的灯泡，最小电气间隙可为3毫米。表1、电气间隙
额定电压，
注：电气设备的额定电压可以高十表列数值的10%。最小电气间隙，mm
GB 8846.4-83
5.2带电零件与接地琴件之间的电气间隙，按线电压进行计算，这也适用于电网中性点直接接地的系统。
如果额定电压为10千伏或更高的电气设备，仅用在中性点真接接地的电网中，则带电零件与接地零件之间的电气间隙可按电气设备的相电压计算。在此情祝下，电气设备铭牌上应标明只适用于这种用途的标志（见GB3836.1第30章）。6鹿电距
爬电距离的长度根据额定电压、绝缘材料的耐泄痕性和绝缘件的表面形状确定。绝缴材料按相对泄痕指数分级见表2。表2绝缘材料按相对泄痕指数的分级级别
相对泄痕指数
注：陶瓷材料不需经过上述试验，按照惯例可以列入级。常用绝缘材料耐泄痕性分级见附录D。试验电压，V
6.1不同电位的导电零件之间的爬电脂离须符台表3的规定。装人灯座中的额定电压不高于250伏的螺旋灯座灯泡，对亡a级绝缘材料，最小爬电距离可为3毫米。表3肥电距离
额定电压
注：设备的额定电压可高干表列数值的10%。最小爬电距离，mm
6.25.2条的规定也适用于确定爬电距离。6.3绝缘件表面上的凹槽和凸筋符合下列情况之-~者，爬电距离可以按绝缘件外表面长度计算：8，穗的深度和宽度均不小于3毫米；b，乃筋的高度和宽度均不小于3毫米。如果凸筋具有足够的机械强度，其最小宽度可允许不小于1毫米。
GB $s$8.3--88

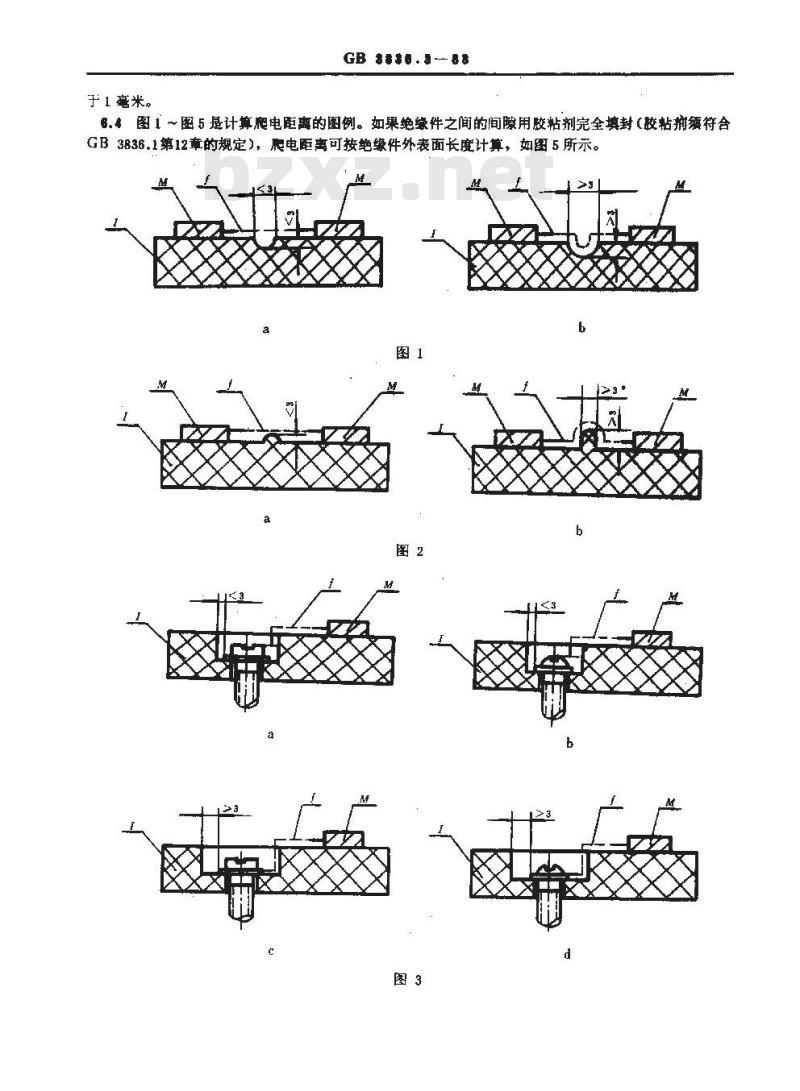

6.*图1 ～图5是计算鹿电距离的图例。如果绝缘件之间的间隙用胶粘剂完全填封（胶黏荆领符合GB3836.1第12章的规定），爬电距离可按绝缘件外表面长度计算，如图5所示。图1
GB 8836.3-83

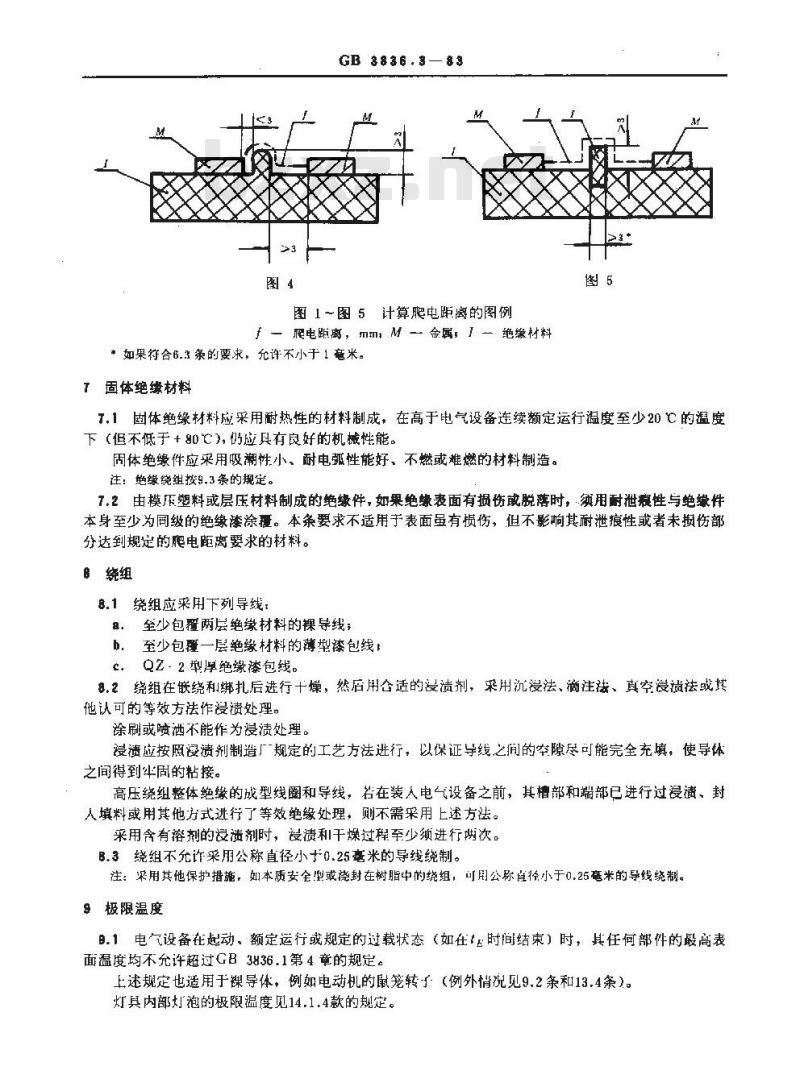

图1～图5计算肥电距离的图例
f一展电距离，mmM一金属，1—绝缘材料*如果符合6.3条的要求，允许不小于1毫米。7固体绝缘材料
T.1固体绝缘材料应采用耐热性的材料制成，在高于电气设备连续额定运行温度至少20C的温度下（但不低于+90℃，仍应具有良好的机械性能。固体绝缘件应采用吸潮性小，耐电弧性能好、不燃或难燃的材料制造。注：绝缘绕组按9.3条的规定。
7.2由模压塑料或层压材料制成的绝缘件，如果绝缘表面有损伤或脱落时，须用耐泄痕性与绝缘件本身至少为同级的绝缘漆涂覆。本条要求不适用于表面虽有损伤，但不影响其耐泄痕性或者未损伤部分达到规定的肥电距离要求的材料。B绕组
8.1绕组应采用下列导线：
至少包覆两层绝缘材料的裸导线；a
至少包一层绝缘材料的薄型漆包线！b.
QZ·2型厚绝缘漆包线。
8.2绕组在嵌绕和绑扎后进行十燥，然后用合适的浸渍剂，采用沉浸法、滴注祛、真空浸遗法或其他认可的等效方法作浸渍处理。涂刷或喷洒不能作为浸渍处理。浸渍应按照没渍剂制造厂规定的工艺方法进行，以保证导线之间的隙尽可能完全充慎，使导体之间得到半固的粘接。
高压绕组整体绝缘的成型线圈和导线，若在装人电气设备之前，其槽部和端部已进行过浸遗、封人填料或用其他方式进行了等效绝缘处理，则不需采用上述方法。采用含有溶剂的浸剂时，浸渍和干燥过程至少须进行两次。B.3绕组不允诈采用公称直径小0.25毫米的导线绕制。注：采用其他保护措施，如本质安全型或瓷封在树脂中的绕组，可用公称直径小于0.25毫米的导线绕制。S极限温度
8.1电气设备在起动、额定运行或规定的过载状态（如在时间结束）时，其任何部件的最高表面温度均不允许超过GB3836.1第4章的规定。上述规定也适用于裸导体，例如电动机的鼠笼转了（例外情况见9.2条和13.4条）。灯具内部灯泡的极限温度见14.1.4款的规定。GB 38$8.8-83
9.2导线和其他金属部件的允许温度还须符合下列要求：岛。不允许降低材料的机械强度，b。不充许因热膨胀而超过材料的许用应力；c。不允许损坏邻近的绝缘部件。在测量导体温度时，除须考虑导体本身的发热外，还须考患来自邻近发热部件的影响。9.3绝缘绕组的温度除须满足9.1条规定外，还须满足表4的规定。9.4绕组须采用适当的保护装置加以保护，以确保不会超过极限温度（见9.1～9.3条）。如绕组在连续过载时（例如电动机转子堵转时），不会超过9.3条规定的额定运行时的极限温度，或者绕组不会发生过载（例如荧光灯的镇流器），则可不用保护装置。注：保护装置可设在电气设备内部或外部：表4绝缘绕组的极限温度
极限温度，℃
运行方式
额定造行时
时间结束时
绕组类型
所有绝缘绕组
（单层绝缘绕组除外）
单层绝缘绕组
所有绝级绕组
：R——表求电阻法。
测量方法
表小温度计法（在电阳法测量有难时才允许采用）。10
内部导线布置
绝缘材料等级
可能与金属零件接触的导线，应有机械保护或加以适当固定，以防损坏。11外亮的防护等级
绝缘带电部件的外壳须符合GB1498—79《电机、低压电器外壳防护等级》IP44的规定，裸露带电部件的外壳须符合IP54的规定。符合13.1条规定的电气设备，其外壳防护等级允许降低。12紧固
装有裸露带电部件的I类电气设备须按GB3836.19.2条的要求进行紧固。H类电气设备可用普通方法紧周。
13旅转电动机
GB 8A86.8—83
第二篇专用规定
13.1安装在清洁室内并经常有专人检查管理的电动机（接线盒和裸露带电部件除外），其外壳的防护等级允许比第11章的要求降低I类电动机的外壳须符合IP23的规定；Ⅱ类电动机的外壳须符合IP 20的规定。注：电动机铭牌上须注明受到限制的使用范围。18.2内风扇须符合GB3836.117.4～17.6条的规定。采用滚动轴承的电动机的定、转子间的径向单边气隙值不允许小于表5的规定。13.3
表5滚动轴承的电动机最小单边气隙值径向单边气 与转子真径D的关系，mm极
6极及以上
变极电动机单边气隙值按最少极数计算。75≤D≤750
若铁芯长度L超过直径D的1.75借，则气隙值按表5计算的值乘以1.75D
配有一个或多个滑动轴承的电动机，其气隙值按表5计算的值乘以1.5。电动机宜设测隙孔。采用滑动轴承的大型电动机，必须设测隙孔。径向气隙值可以在电动机静止状态下测量。D>750
13.4若鼠笼转子的导条和端环不是压铸成一体时，则导条与端环的连接应采用硬焊或熔焊。为防止起动时导条和转子铁芯之间产生火花，导条应和转子紧密配合（例如：采用压力铸铝法，对单根导条可采用附加槽衬、加槽楔或其他嵌紧措施)。起动时转子表面温度须符合第9章的要求，最高不得超过300℃。13.5对于鼠笼型电动机或有起动鼠笼的同步电动机，应测定te时间和起动电流比I./Is，并在铭牌上标明，以便选择合适的过电流保护装置，防止产生不允许的高温。t时间应不小于当转子堵转时过电流保护装置能够切断电动机的电源所需的时间。如果电动机的t时间大于图6中按起动电流比1./I确定的te时问最小值，则般可以满足上述要求。如果电动机的，时间小于图6中的规定值，则须采用特殊的过电流保护装置，其效能须通过试验证明可靠后才允许来用。此装置须在电动机铭牌上注明。t时间不允许小于5秒，起动电流比1.！不允许大于10。GB **容*.*o*
1,鼠笼型电动机运行时的温度保护见附录A，1.7对于只采用埋人绕组中的剩温元件进行热保护的电动机，须通过试验证明当电动机转子堵转时他能满足9.4条的要求。所采用的保护装置须在电动机铭牌上标明。1电动机绕组应加强间、，相间和对机壳的绝缘，以提高其绝缘能力。额定电压不低于6干伏的电动机绕组应有防电晕措施。1想,
图6电动机t，时间的最小值与起动电流比I/I的关系照明灯具
14.1“由馈电网络供电的灯具
情.1.1允许采用的光源
带有单插头的无起动器的荧光灯b,
一般用途的白炽灯，
混合光灯：
d。灯泡（管）破裂后，其温度不会高于极限温度的其他类型的灯，但不允许使用含有游离金属钠的灯。
14.1.2荧光灯泡与透明罩的闻距须不小于5毫米，荧光灯管与透明罩的最小间距须不小丁3毫米。对于其他灯，灯泡与透朗罩的间距须不小于表6的规定。表6灯泡与透明罩之间的最小间距灯泡功率P，W
10200间距，mm
GB3836.3—B3
14.1.3更换灯泡时，可能产牛火花的部分应装人单独的隔爆腔内，隔爆腔须符合GB3836.2一83《燥炸性环境用防爆电设备爆型电设备“d7》的要求。它们也可以做成特殊结构，但须通过试验证明其安全性。
须防止螺旋灯泡在灯座中自行松动。灯座须承受17.3条规定的型式试验。14.1.4如果灯具内部灯泡的最表面温度至少比灯具使用环境的爆炸性混合物在灯具内部进行引燃试验（考虑最严格的条件）所测得的引燃温度低50℃，则灯具内部灯泡的温度可以超过GB3836.1第 4 章的规定。
14,1,5灯头边缘和灯泡焊接部优的温度须不超过195℃，并应符合第9章的要求。14.1.荧光灯的镇流器应能承受灯管（泡）老化后产生的整流效应。14.2Ⅱ类自带电源的手灯和幅灯灯具透明案须设保护网。符合下列条件之一者可以不设置保护网：透明假外露面积不大于50厘米，并且具备保护凸缘，b，透明罩外露面积虽然大50厘米，但透明罩能承受对十保护网的机械强度试验。15测量仪表和仪表用电流互感器15.1测量仪表和仪表用电流互感器应能在1.2倍额定电流或1.2倍额定电压下连续运行，其温度须不越过第9章的规定。
15.2仪表用电流互感器和测量仪表的电流回路（电压电将除外）须能承受在17.4条规定的时间内按表7规定的热极限电流和动态极限电流y，的试验，且经试验启不得降低其防爆性能。表7耐短路电流能力
（热极限电流）
a（动态极限电流）
测量仪表的电流问路
1.3×125/.m
证：①）1.3是个安系数，在运行时允许的路电流峰值不允诈超过1a/1.3。②）采用17.4条的计算方法时，这-数值也适用于次绕组。电流功感器
1.3×250/
15.3当通过热极限电流4时，所产生的温度须不超过第9章规定的极限温度，并不得超过200℃。15，4出仪表用电流互感器馈电的测墅仪表的电流回路的热极限电流4和动态极限电流1a岁，不应小当互感器一次绕纽中流过其热极限电流和动态极限电流时，在路的二次绕组中产生的电流值。15.动圈式测量仪表不充许使用。但引线不会断裂的例外。例如，系统运动范围极小，价移量不超过0.5米或总转角不超过1度者。信其他电气设备
本标准第13～15章中未提及的电气设备，须符合第一篇的规定，并应参照遵守第二篇的有关规定。第三篇试
17型式试验
增安型电设备的型式试验除按GB3836.1第：一四篇有关规定进行外，还须作以下补充试验。试验可以在检验单位进行，也可以在检验单位的指导下用制造！“进行。17.1绝缘介电强度试验
GB 8B36.3-B3
低压绕组匝间、相间和对机壳的绝缘介电强度应在相应国家标准规定的试验电压基础上提17.1.1
高10%。
17.1.2高压绕组匝间、相间和对机壳的绝缘介电强度应在相应国家标准规定的试验电压基础上提高30%（高压电动机绕组除外）。17.1.高压电动机绕组绝缘介电强度除按相应国家标准规定的绝缘介电强度试验外，定子绕组还须补充进行附录C规定的线图抽样试验。17.2电动机温升试验
17.2.1鼠笼型电动机应进行堵转试验，须测出时间和起动电流比1/1v。额定功率大于160千瓦的电动机，时间可用计算方法确定。若额定功率大于75千瓦的电动机进行堵转试验有困难时，则制造厂可与检验单位进行协商，也可以以计算结果为准。试验方法和计算方法见附录B。
17.2.2在试验条件与运行条件等效的前提下，其他安装方式的电动机允许在水平安装条件下进行试验。
17.8照明灯具
灯头与灯座配合应按照GB1444一78《螺旋防爆灯座》规定的测试灯头，用表8中的力矩旋人灯座，然后将测试灯头反旋15”后，测量旋出所需的力矩，其值须不小于表9的规定。表8．旋入力矩
17、4测量仪表和仪表用互感器
表９旋出最小力矩
力矩，kgf·m
0.10±0.01
0.15±0.01
0.30±0.01
矩，kgfm
17.4.1在1秒内流过热极限电流时，电流互感器二次绕组短路时的温升和测最仪表电流回路的温升，可通过试验或计算方法得出。在进行计算时，应考虑绕组的温度系数，但散热可略不计。17.4.2电流互感器和测量仪表电流回路的动态稳定性通过试验检定。电流互感器的试验在二次绕组短路条件下进行。试验时间至少为0.01秒。18 出厂试验
每一台产品均须按照17.1条进行介电强度试验，并且制造厂应保证每一台产品的性能符合已检验合格的样品。
GB 8036.3-88
第四篇标志
电气设备按照GB3836.1第30章要求进行标志，并且为了正确使用电气设备，还须标出下列有关内容
量，额定电压和额定电流
b。电动机，起动电流比/L和t。时间2、测量仪表和仪表用互露器，热极限电流工，和动态极限电流4y1。灯具，灯泡功率和必要的外形尺寸等：有限制的环境条件，如只允许在清洁室内使用等1、特殊的保护装置：
GB 3836.3-88
附录A
增安型腻笼转子电动机运行时的温度保护指南（参考件）
增安型电气设备运行时的安全性能，不仅与设备的结构有关，而且还与保护装置的配套以及设备的正确安装和精心维护有关。本附录提供选用合适的保护装置的补充说明。A:1鼠笼型电动机运行时应配置合适的保护装置，以满足13.5条的要求。温度保护方式如下：1采用过电流延时保护装置（如电动机保护开关）。b．绕组中埋置测温元件。
如只采用后者承担电动机的保护，则须通过试验证明当电动机转子堵转时保护装蟹的可靠性A.2过电流延时保护装置须既能进行过载保护，又能当电动机转子堵转时在t时间内断开电动机的电源。保护装置须给出保护特性曲线。对保护特性曲线的要求是量。应在环境温度为+20C的冷态条件下开始测量：b。电流范围至少为3~8倍额定电流：c。断开时间误差不大于±20%
A，采用过电流延时保护装置的电动机一般只允许用于轻载起动和不频繁起动的连续运行工作状态。在这种情况下，不会出现显著的附加温升。对于起动条件困难或起动频繁的电动机，须采用特殊的保护装置，以保证不超过容许的最高温度在起动时也不允许超过极限温度起动困难是指按照本附录第A.2章适用于正常运行条件所用的过电流延时保护装置在起动时间内就断开的起动状态。一般情况下，如果起动时间超过1.7倍时间，就属于起动困难。
