【机械行业标准(JB)】 全封闭甘蔗压榨机减速器

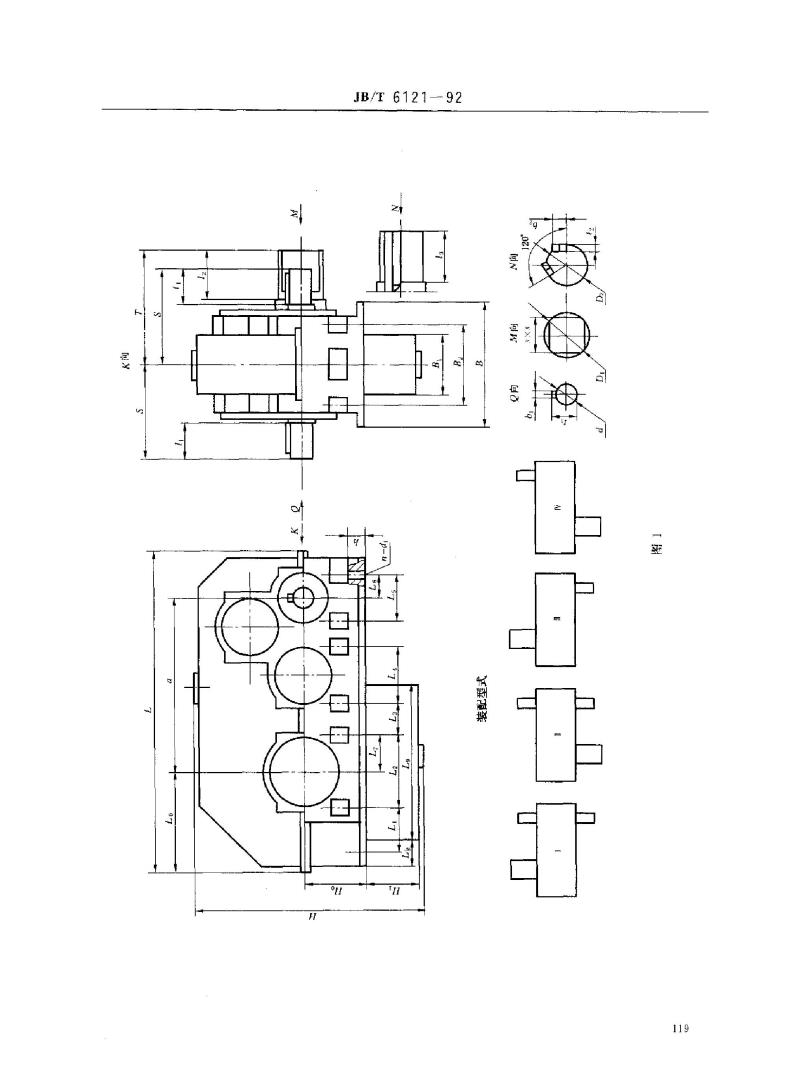

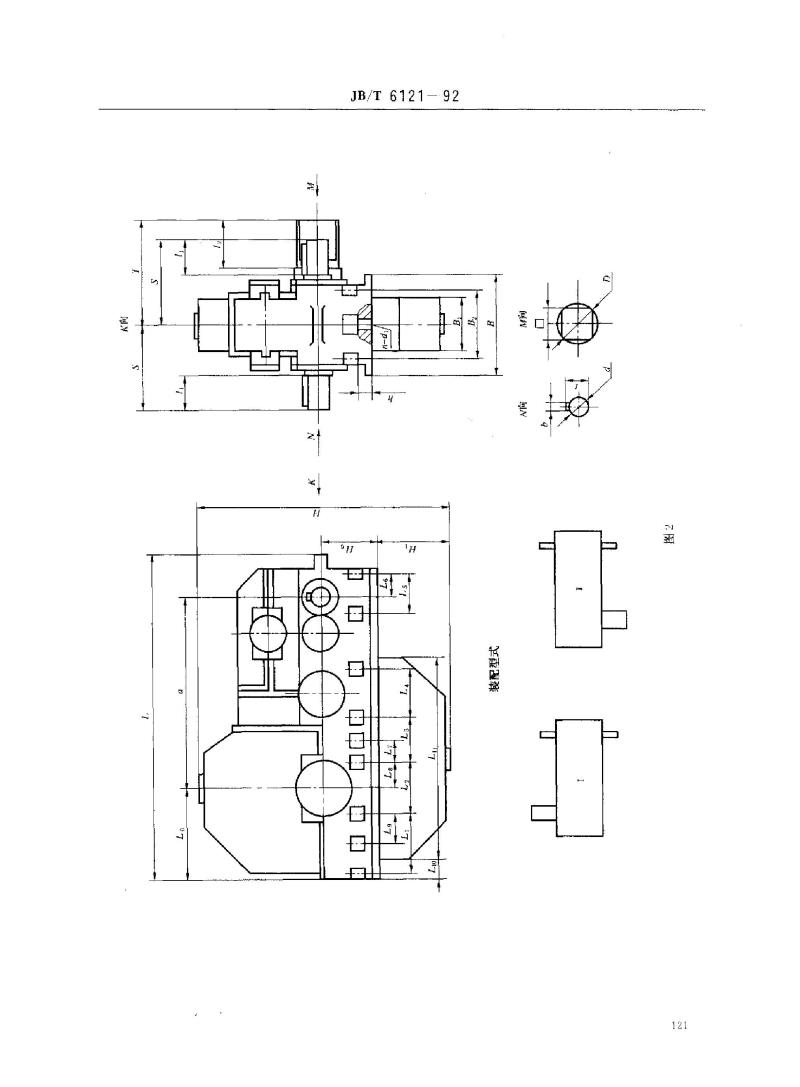

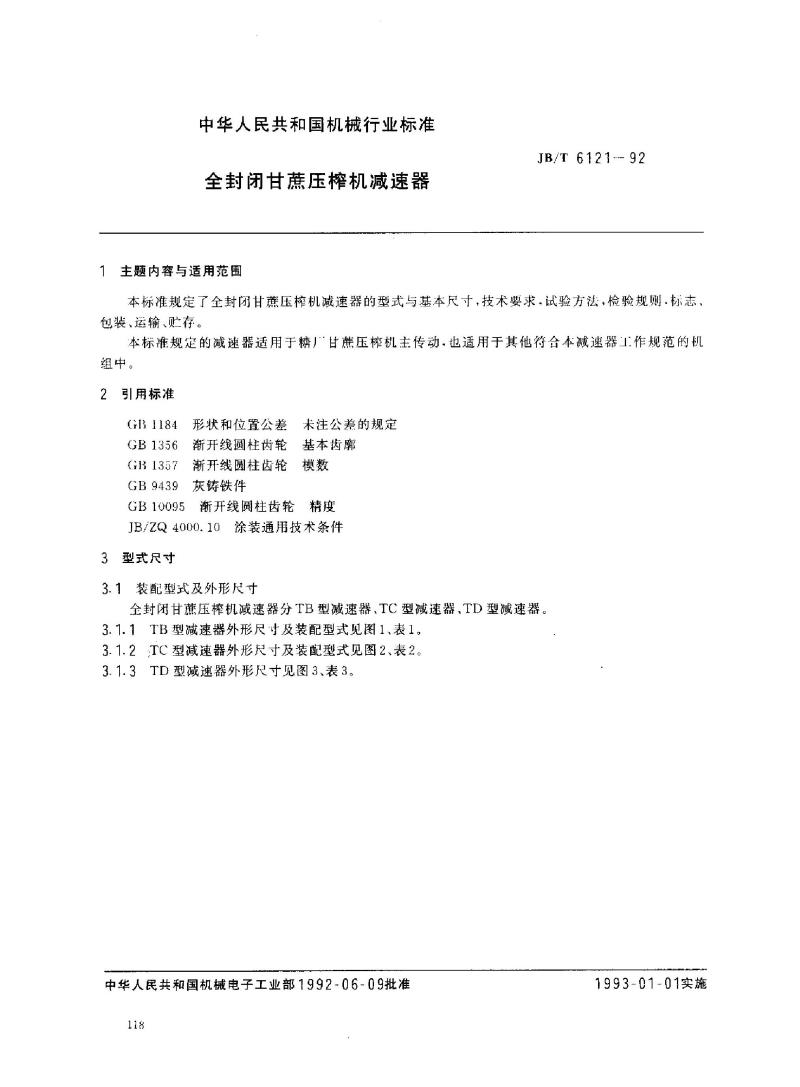

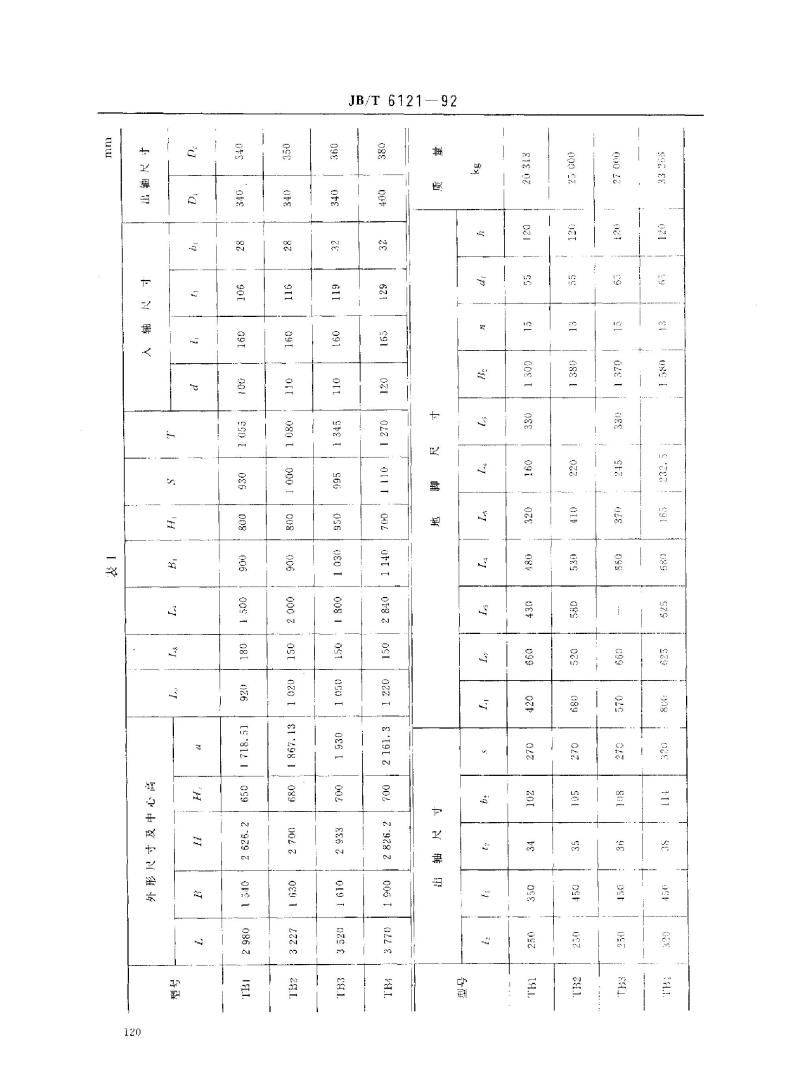

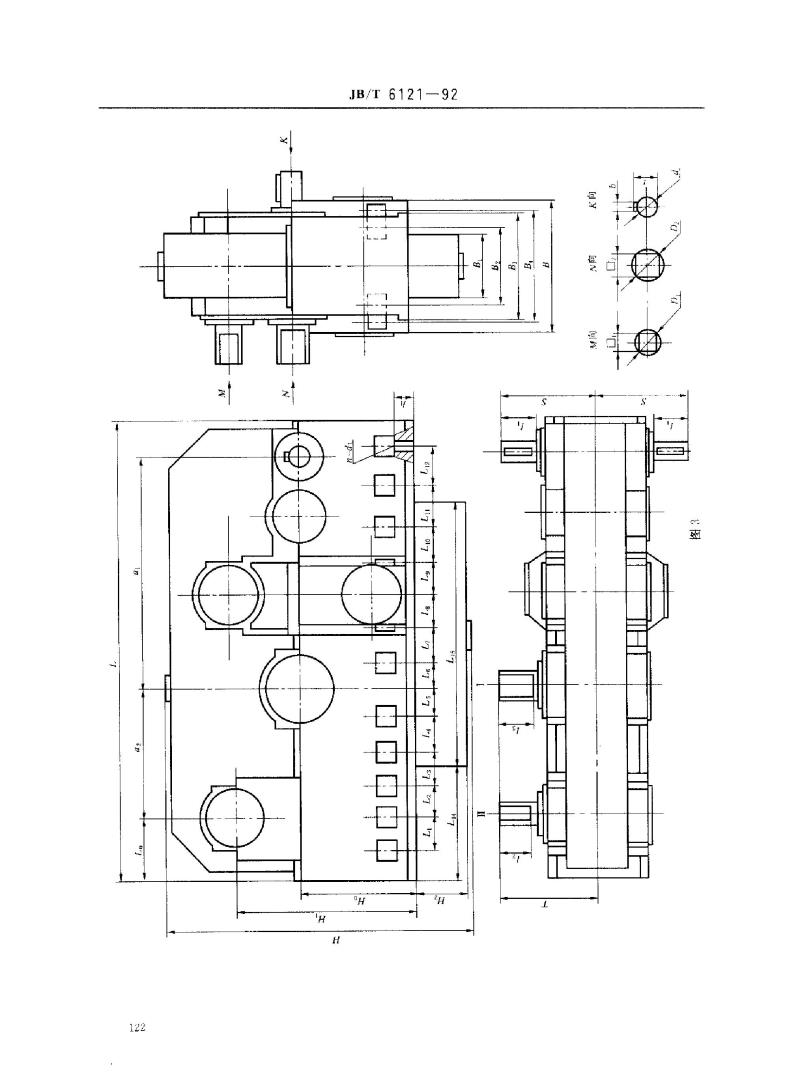

中华人民共和国机械行业标准 全封闭甘蔗压榨机减速器 JB/T6121-92 本标准规定了全封闭甘蔗压榨机减速器的型式与基本尺寸、技术要求、试验方法、检验规则、标志、包装、运输、贮存等内容。 本标准规定的减速器适用于糖厂甘蔗压榨机主传动，也适用于其他符合本减速器工作规范的机组。 2 引用标准 GB 1184 形状和位置公差 GB 1356 GB 1357 GB 9439 GB 10095 渐开线圆柱齿轮 JB/ZQ4000.10 涂装通用技术条件 3 型式、尺寸 3.1 装配型式及外形尺寸 全封闭甘蔗压榨机减速器分为TB型、TC型、TD型三种。具体外形尺寸及装配型式如下： 3.1.1 TB型减速器外形尺寸及装配型式见图1、表1。 3.1.2 TC型减速器外形尺寸及装配型式见图2、表2。 3.1.3 TD型减速器外形尺寸见图3、表3。 3.2 型号与示例 3.2.1 型号表示方法 TB型减速器、TC型减速器、TD型减速器等，型号后标示传动比和装配型式。 3.2.2 示例： TB4减速器，公称传动比i=-71，装配型式为第亚种，出轴型式为圆柱形，表示为TB1Ⅱ71；TC3减速器，公称传动比i=150，装配型式为第1种，表示为TC3-1~150。 4 基本参数 4.1 减速器中心距 TB型减速器中心距应符合表4的规定。 4.1.1 TB型减速器第一级中心距：150、500、520、560；第二级中心距：650、710、750。 4.1.2 TC型减速器中心距应符合表5的规定。 4.1.3 TD型减速器中心距应符合表6的规定。 4.2 减速器公称传动比 4.2.1 TB型减速器公称传动比应符合表7的规定。
