- GB 7495-1987 架空电力线路与调幅广播收音台的防护间距
【国家标准(GB)】 架空电力线路与调幅广播收音台的防护间距
本网站 发布时间:
1987-03-24 16:00:00
- GB7495-1987
- 现行
标准号:
GB 7495-1987
标准名称:
架空电力线路与调幅广播收音台的防护间距
标准类别:
国家标准(GB)
英文名称:
Protective distance between overhead power lines and AM broadcast radio stations标准状态:
现行-
发布日期:
1987-03-24 -
实施日期:
1987-11-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
标准简介/下载
点击下载
标准简介:
本标准适用于架空电力线路对频率范围为526.5kHz~26.1MHz调幅广播收音台的无线电干扰与其它影响的防护。 GB 7495-1987 架空电力线路与调幅广播收音台的防护间距 GB7495-1987 标准下载解压密码:www.bzxz.net
标准内容
部分标准内容:

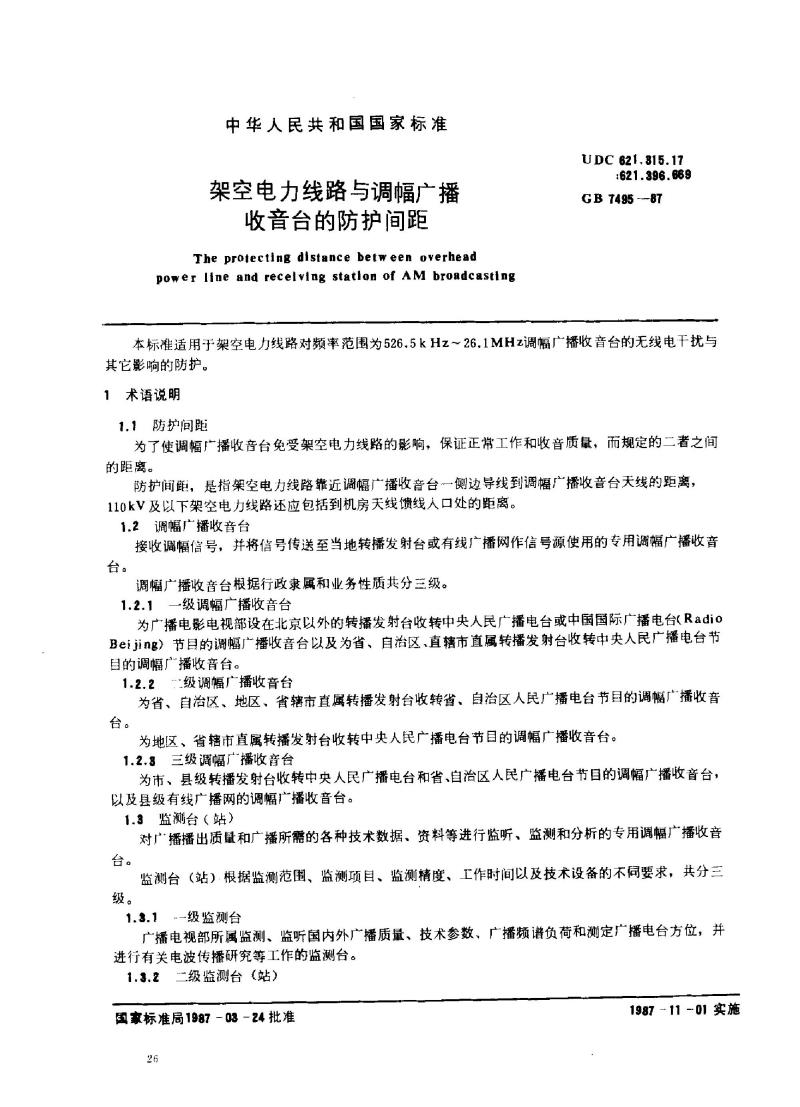

中华人民共和国国家标准
架空电力线路与调幅广播
收音台的防护间距
The protecting distance between overheadpower line and recelving station of AM broadcastingUDC 621. 815.17
:621.396.669
GB 7495 --87此内容来自标准下载网
本标准适用于架空电力线路对频率范围为526.5kHz~26.1MHz调幅广播收音台的无线电干扰与其它影响的防护。
1术语说明
1.1防护间距
为了使调幅广播收音台免受架空电力线路的影响,保证正常工作和收音质量,而规定的二者之间的距离。
防护间距,是指架空电力线路靠近调幅广播收音台一侧边导线到调幅广播收音台天线的距离,110kV及以下架空电力线路还应包括到机房天线馈线人口处的距离。1.2调幅广播收音台
接收调幅信号,并将信号传送至当地转播发射台或有线广播网作信号源使用的专用调幅广播收音台。
调幅广播收音台根据行政隶属和业务性质共分三级。1.2.1一级调幅广播收音台
为广播电影电视部设在北京以外的转播发射台收转中央人民广播电台或中国国际广播电台(RadioBeijing)节目的调幅广播收音台以及为省、自治区、直辖市直属转播发射台收转中央人民广播电台节自的调幅播收音台。
1.2.2级调幅广播收音台
为省、自治区、地区、省辖市直属转播发射台收转省、自治区人民广播电台节目的调幅广播收音台。
为地区、省辖市直属转播发射台收转中央人民广播电台节目的调幅广播收音台。1.2.8三级调幅广播收音台
为市、县级转播发射台收转中央人民广播电台和省、自治区人民广播电台节目的调幅广播收音台,以及县级有线广播网的调幅广播收音台。1.3监测台(站)
对广播播出质量和广播所需的各种技术数据、资料等进行监听、监测和分析的专用调幅广播收音台。
监测台(站)根据监测范围、监测项目、监测精度、工作时间以及技术设备的不同要求,共分三级。
1.3.1-级监测台
广播电视部所属监测、监听国内外广播质量、技术参数、广播频谱负荷和测定广播电台方位,并进行有关电波传播研究等工作的监测台。1.3.2二级监测台(站)
国家标准局1987-03-24批准
1987 - 11 - 01 实施
GB 7495 -87

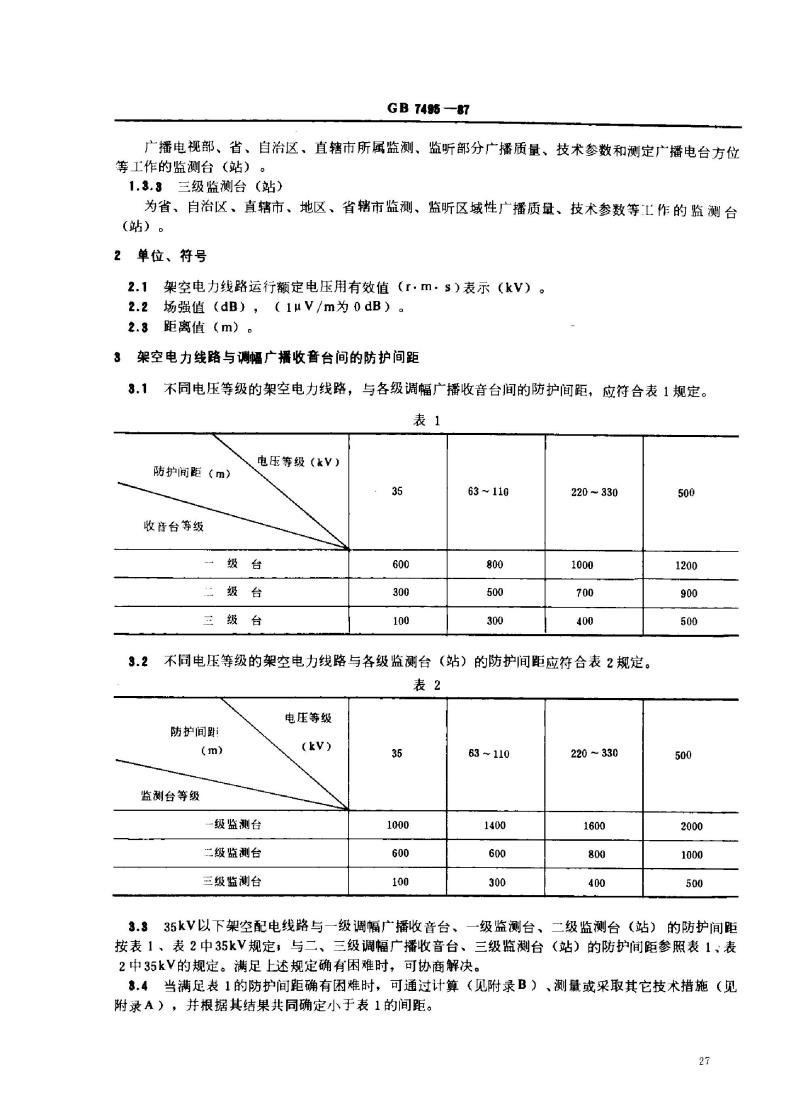

广播电视部、省、自治区、直辖市所属监测、监听部分广播质量、技术参数和测定广播电台方位等工作的监测台(站)。
1.3.3三级监测台(站)
为省、自治区、直辖市、地区、省辖市监测、监听区域性广播质量、技术参数等工作的监测台(站)。
单位、符号
架空电力线路运行额定电压用有效值(r·m·s)表示(kv)。2.1
2.2
场强值(dB),(1μV/m为0dB)。距离值(m)。
2.3
架空电力线路与调幅广播收音台间的防护间距不同电压等级的架空电力线路,与各级调幅广播收音台间的防护间距,应符合表1规定。3.1
表1
防护间距(m)
收音台等级
电压等级(kV)
级台
级台
三级台
600
300
100
63~110
800
500
300
220~330
1000
700
400
3.2不同电压等级的架空电力线路与各级监测台(站)的防护间距应符合表2规定。表2
防护间距
(m)
监测台等级
一级监测台
二级监测台
三级监测台
电压等级
(kv)
1000
600
100
3.335kV以下架空配电线路与一级调幅广播收音台、63~110
1400
600
300
-级监测台、
按表1、表2中35kV规定,与二、三级调幅广播收音台、220~330
1600
800
400
500
1200
900
500
500
2000
1000
500
二级监测台(站)的防护间距
三级监测台(站)的防护间距参照表1、:表2中35kV的规定。满足上述规定确有困难时,可协商解决。$.4当满足表1的防护间距确有困难时,可通过计算(见附录B)、测量或采取其它技术措施(见附录A),并根据其结果共同确定小于表1的间距。27
GB 7495 --87

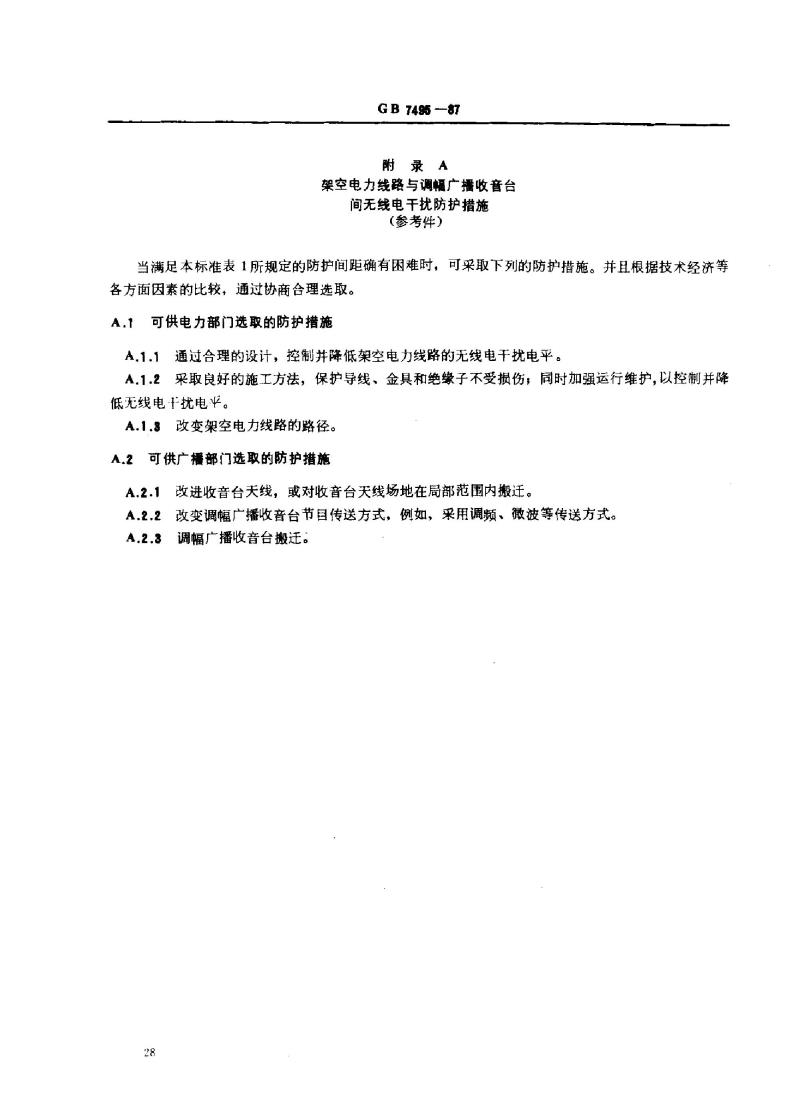

附录A
架空电力线路与调幅广播收音台间无线电干扰防护措施
(参考件)
当满足本标准表1所规定的防护间距确有困难时,可采取下列的防护措施。并且根据技术经济等各方面因素的比较,通过协商合理选取。A.1可供电力部门选取的防护措施A.1.1通过合理的设计,控制并降低架空电力线路的无线电干扰电平。A.1.2采取良好的施工方法,保护导线、金具和绝缘子不受损伤,同时加强运行维护,以控制并降低无线电十扰电平。
A.1.3改变架空电力线路的路径。A.2可供广播部门选取的防护措施A.2.1改进收音台天线,或对收音台天线场地在局部范围内搬迁。A.2,2改变调幅广播收音台节目传送方式,例如,采用调频、微被等传送方式。A.2.3调幅广播收音台搬迁。
GB 7495 --87

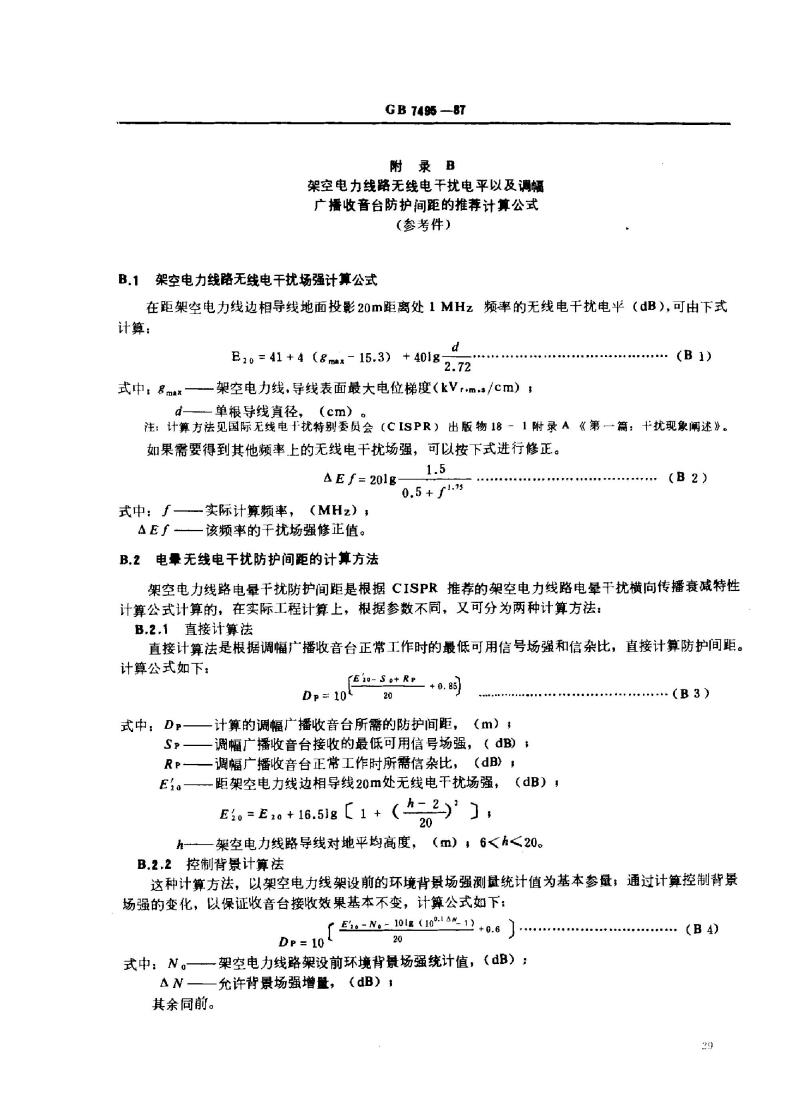

附 录B
架空电力线路无线电干扰电平以及调幅广播收音台防护间距的推荐计算公式(参考件)
B.1架空电力线路无线电干扰场强计算公式在距架空电力线边相导线地面投影20m距离处1MHz频率的无线电干扰电平(dB),可由下式计算:
E26= 41 +4 (8mx-15.3) + 401g-d
2.72
式中:gmax—架空电力线,导线表面最大电位梯度(kVrm/cm),(B1)
一单根导线直径,(cm)。
注:计算方法见国际无线电十扰特别委员会(CISPR)出版物18-1附录A《第一篇:十扰现象阐述》。如果需要得到其他频率上的无线电干扰场强,可以按下式进行修正。1.5
AEf=201g-
0.5+fi.
式中:f-
一实际计算频率,(
(MHz)
AEf
一该频率的干扰场强修正值。
B.2电量无线电干扰防护间距的计算方法(B2)
架空电力线路电晕干扰防护间距是根据CISPR推荐的架空电力线路电晕干扰横向传播衰减特性计算公式计算的,在实际工程计算上,根据参数不同,又可分为两种计算方法:B.2.1直接计算法
直接计算法是根据调幅广播收音台正常工作时的最低可用信号场强和信杂比,直接计算防护间距。计算公式如下:
式中:Dp—
Sp-
rEia-Se+Rp
Dp= 10t
计算的调幅广播收音台所需的防护间距,(m)调幅广播收音台接收的最低可用信号场强,(dB)-调幅广播收音台正常工作时所信杂比,(dB),Rp
Ei.
距架空电力线边相导线20m处无线电干扰场强,(dB),(h-2)’」,
Ei。=Ez0+16.51g[ 1 +
h——架空电力线路导线对地平均高度,(m),6B.2.2控制背景计算法
这种计算方法,以架空电力线架设前的环境背景场强测量统计值为基本参量,通过计算控制背景场强的变化,以保证收音台接收效果基本不变,计算公式如下:T E't -No- 1018 (10- A*-1) + 0.6Dp= 10
式中:N。——架空电力线路架设前环境背景场强统计值,(dB);△N——允许背景场强增量,(dB)其余同前。
(B4)
GB T495 -87

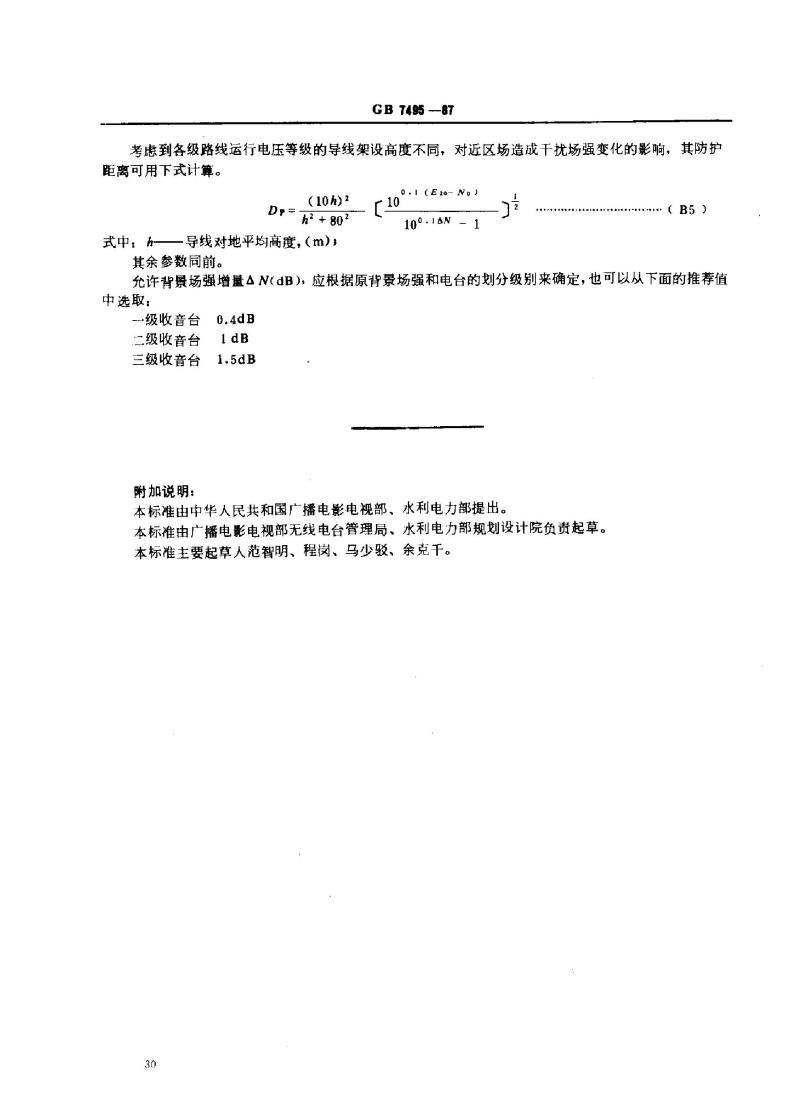

考虑到各级路线运行电压等级的导线架设高度不同,对近区场造成干扰场强变化的影响,其防护距离可用下式计算。
(10h)2
Dp=
h2 +802
式中:h—导线对地平均高度,(m)Q.EN。)
10°.1AN
(B5)
其余参数同前。
允许背景场强增量△N(dB),应根据原背景场强和电台的划分级别来确定,也可以从下面的推荐值中选取:
级收音台
二级收音台
C.4dB
1dB
三级收音台
1.5dB
附加说明:
本标准由中华人民共和国广播电影电视部、水利电力部提出。本标准由广播电影电视部无线电台管理局、水利电力部规划设计院负责起草。本标准主要起草人范智明、程岗、马少驳、余克干。30
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
