【国家标准(GB)】 陆地移动通信设备电磁兼容技术要求和测量方法

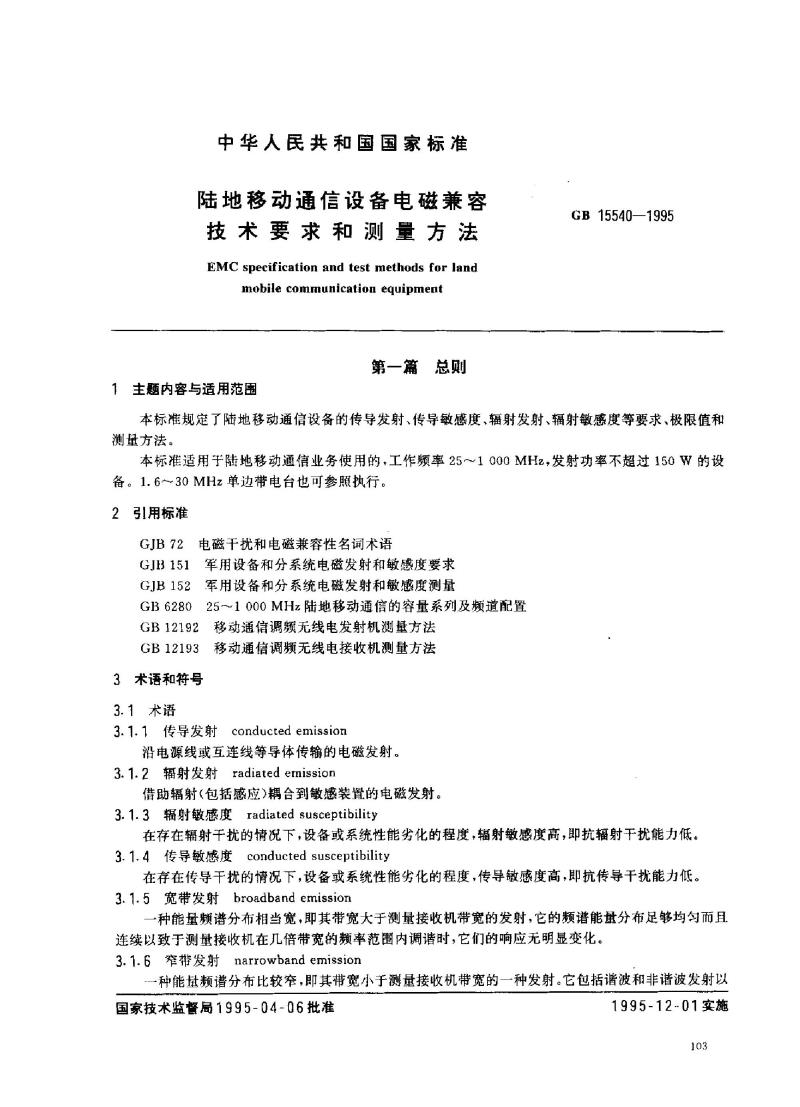

中华人民共和国国家标准
陆地移动通信设备电磁兼容
技术要求和测量方法
EMC specification and test methods for landmobile communication equipment第一篇总则
1主题内容与适用范围
GB15540—1995
本标准规定了陆地移动通信设备的传导发射、传导敏感度、辐射发射、辐射敏感度等要求、极限值和测量方法。
本标准适用于陆地移动通信业务使用的，工作频率25~1000MHz，发射功率不超过150W的设备。1.6～30MHz单边带电台也可参照执行。2引用标准
GJB72电磁干扰和电磁兼容性名词术语GJB 151
军用设备和分系统电磁发射和敏感度要求GJB152军用设备和分系统电磁发射和敏感度测量GB628025～1000MHz陆地移动通信的容量系列及频道配置GB12192移动通信调频无线电发射机测量方法GB12193移动通信调频无线电接收机测量方法3术语和符号
3.1术语
3.1.1传导发射conducted emission沿电源线或互连线等导体传输的电磁发射。3.1.2辐射发射radiated emission借助辐射（包括感应）耦合到敏感装置的电磁发射。3.1.3辐射敏感度radiated susceptibility在存在辐射干扰的情况下，设备或系统性能劣化的程度，辐射敏感度高，即抗辐射于扰能力低。3.1.4传导敏感度conducted susceptibility在存在传导干扰的情况下，设备或系统性能劣化的程度，传导敏感度高，即抗传导干扰能力低。3. 1.5 宽带发射 broadband emission-种能量频谱分布相当宽，即其带宽大于测量接收机带宽的发射，它的频谱能量分布足够均匀而且连续以致于测量接收机在几倍带宽的颊率范围内调谐时，它们的响应无明显变化。3.1.6 窄帮发射 narrowband emission-种能量频谱分布比较窄，即其带宽小于测量接收机带宽的一种发射。它包括谐波和非谐波发射以国家技术监督局1995-04-06批准1995-12-01实施
103
GB 15540—-1995

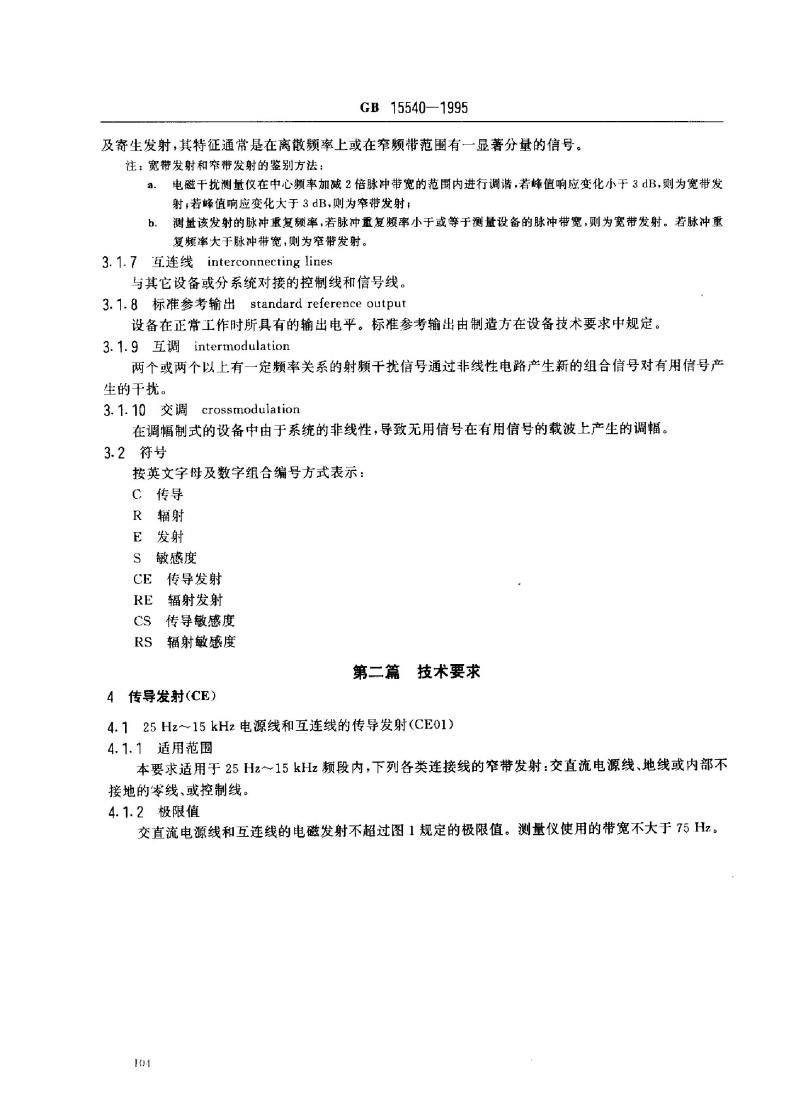

及寄生发射，其特征通常是在离散频率上或在窄频带范围有一显著分量的信号。注：宽带发射和窄带发射的鉴别方法：a.电磁干扰测量仪在中心频率加减2倍脉冲带宽的范围内进行调谐，若峰值响应变化小于3dB，则为宽带发射；若峰值响应变化大于3dB,则为窄带发射；b．测量该发射的脉冲重复频率,若脉冲重复频率小于或等于测量设备的脉冲带宽，则为宽带发射。若脉冲重复频率大于脉冲带宽，则为窄带发射。3.1.7 互连线 interconnecting lines与其它设备或分系统对接的控制线和信号线。3.1.8标准参考输出standard reference output设备在正常工作时所具有的输出电平。标准参考输出由制造方在设备技术要求中规定。3.1.9 互调 intermodulation
两个或两个以上有一定频率关系的射频干扰信号通过非线性电路产生新的组合信号对有用信号产生的干扰。
crossmodulation
3.1.10交调
在调幅制式的设备中由于系统的非线性，导致无用信号在有用信号的载波上产生的调幅。3.2符号
按英文字母及数字组合编号方式表示：C传导
R辐射
E发射
S敏感度
CE　传导发射
RE辐射发射
CS传导敏感度
RS辐射敏感度
第二篇技术要求
4传导发射(CE）
4.125Hz~15kHz电源线和互连线的传导发射（CE01）4.1.1适用范围
本要求适用于25Hz15kHz频段内，下列各类连接线的窄带发射：交直流电源线、地线或内部不接地的零线、或控制线。
4.1.2极限值
交直流电源线和互连线的电磁发射不超过图1规定的极限值。测量仪使用的带宽不大于75Hz。101
“
140
130
120
110
100)
80
70A
601
50
3456789
100
GB 15540—1995
10
t

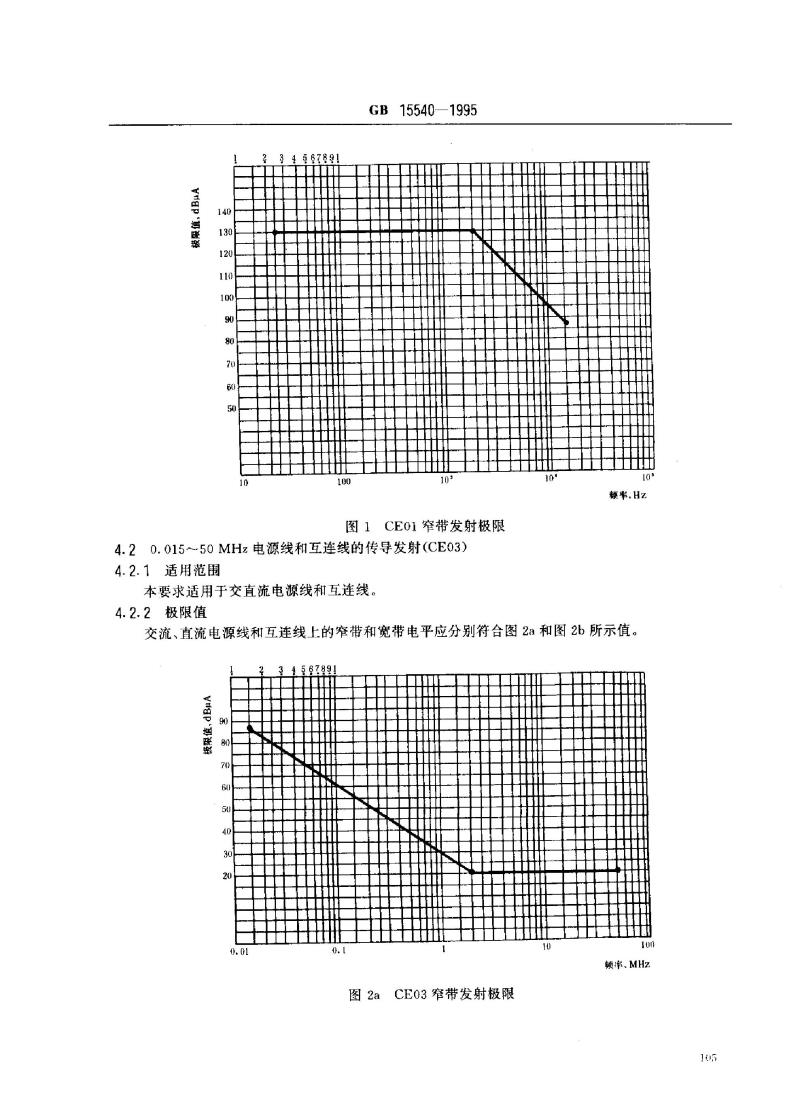

图1CEO1窄带发射极限
4.20.015~~50MHz电源线和互连线的传导发射（CE03）4.2.1适用范围
本要求适用于交直流电源线和互连线。tfi
105
频率.HZ
4.2.2极限值
交流、直流电源线和互连线上的窄带和宽带电平应分别符合图2a和图2b所示值。34.567891
ynap
20
T
0. 01
0.
1
图2aCE03窄带发射极限
1
reibzxz.net
10
频率、MHz
105
ae
“
脚
140
130
120
110
100
GO
40
0.01
3456789
0. 1
GB15540—1995

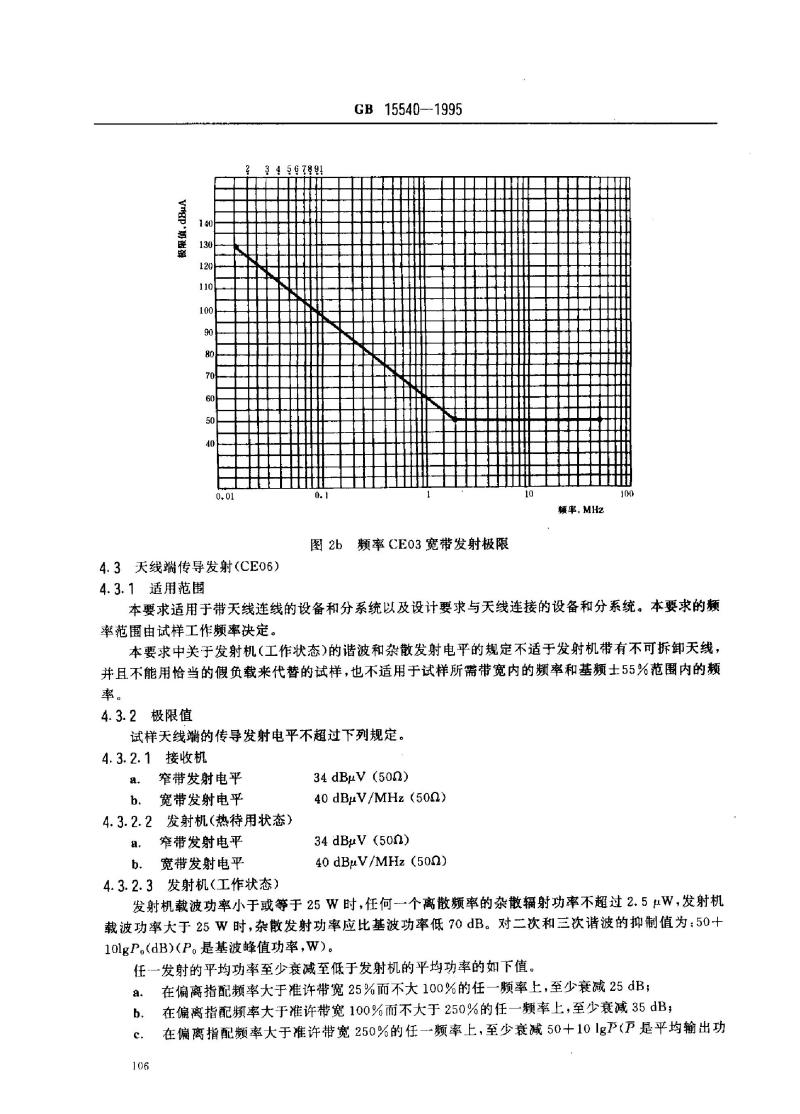

图2b频率CE03宽带发射极限
4.3天线端传导发射（CE06）
4.3.1适用范围
10
频率，MH2
100
本要求适用于带天线连线的设备和分系统以及设计要求与天线连接的设备和分系统。本要求的频率范围由试样工作频率决定。
本要求中关于发射机（工作状态）的谐波和杂散发射电平的规定不适于发射机带有不可拆卸天线，并且不能用恰当的假负载来代替的试样，也不适用于试样所需带宽内的频率和基频士55%范围内的颊率。
4.3.2极限值
试样天线端的传导发射电平不超过下列规定。4.3.2.1接收机
窄带发射电平
a.
b．宽带发射电平
4.3.2.2发射机（热待用状态）
a．窄带发射电平
b．宽带发射电平
34 dBμV (500)
40 dBμV/MHz (50Q)
34 dBμV (500)
40 dBμV/MHz (502)
4.3.2.3发射机（工作状态）
发射机载波功率小于或等于25W时，任何一个离散频率的杂散辐射功率不超过2.5μW，发射机载波功率大于25W时，杂散发射功率应比基波功率低70dB。对二次和三次谐波的抑制值为；50十10lgP，dB)（P。是基波峰值功率，W）。任一发射的平均功率至少衰减至低于发射机的平均功率的如下值。在偏离指配频率大于准许带宽25%而不大100%的任一频率上，至少衰减25dB；a.
在偏离指配频率大于准许带宽100%而不大于250%的任一频率上，至少衰减35dB；b.
在偏离指配频率大于准许带宽250%的任一频率上，至少衰减50+10lgP（P是平均输出功c
106
率,W)dB。
5传导感度(CS)
GB 15540—1995
5.125Hz～50kHz电源线的传导敏感度（CS01）5.1.1适用范围
本要求适用于设备和分系统的电源线，包括设备和分系统地线和内部不接地的零线和中线。本要求不适用于电源频率土5%内的频率。5.1.2极限值
当试样电源线上注人等于和小于图3所示值的电磁能量时，该试样不应出现任何故障，性能降低或超出单个设备和分系统规范中规定的指标容差。567891
“
2
10
E
E
F
100
5.2电源线和互连线传导敏感度（CS02）5.2.1适用范围
10

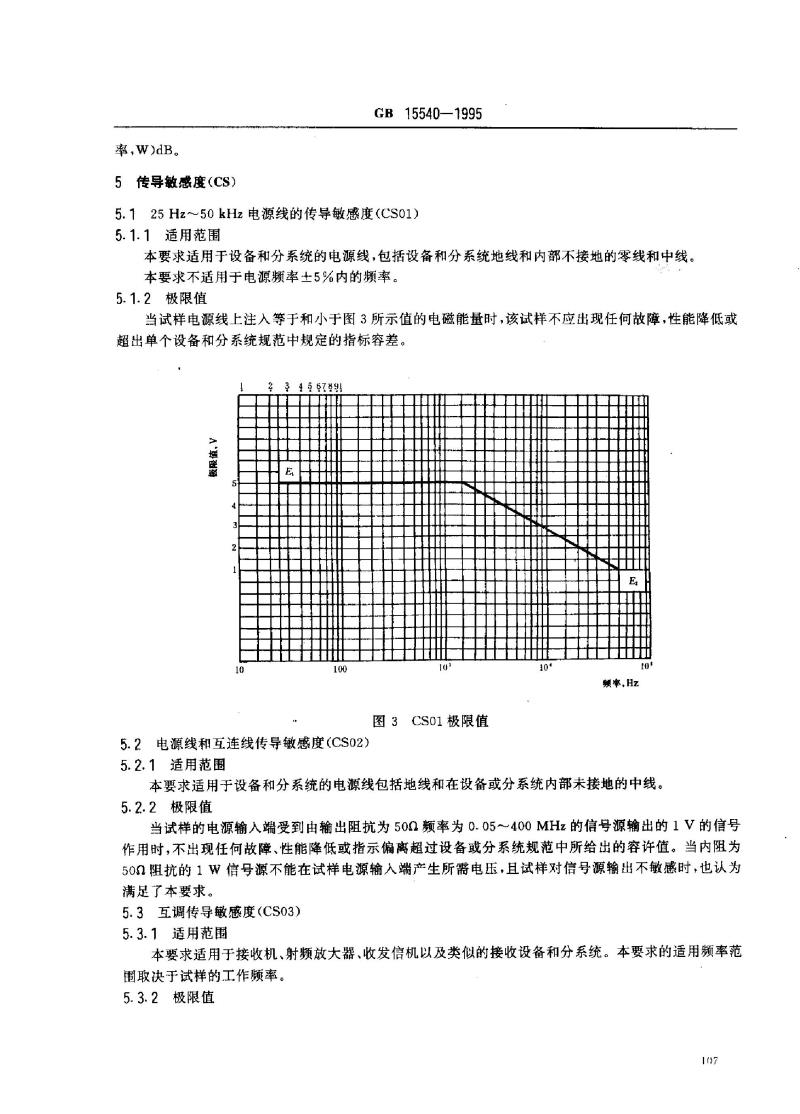

图3CSo1极限值
10
率,Hz
ro
本要求适用于设备和分系统的电源线包括地线和在设备或分系统内部未接地的中线。5.2.2极限值
当试样的电源输人端受到由输出阻抗为50α频率为0.05～400MHz的信号源输出的1V的信号作用时，不出现任何故障、性能降低或指示偏离超过设备或分系统规范中所给出的容许值。当内阻为502阻抗的1W信号源不能在试样电源输入端产生所需电压，且试样对信号源输出不敏感时，也认为满足了本要求。
5.3互调传导嫩感度（CS03)
5.3.1适用范围
本要求适用于接收机、射频放大器、收发信机以及类似的接收设备和分系统。本要求的适用频率范围取决于试样的工作频率。
5.3.2极限值
1657
电台种类
信道间隔
25kHz信道间隔
12.5kHz信道间隔
5.4对无用信号的抑制（CS04）
5.4.1适用范围
基地台
≥65
≥60
GB 155407995
固定台，车台
≥60
55
便携台
W55
≥50
dB
本要求适用于接收机、射频放大器、收发信机以及类似的接收设备和分系统。本要求的适用频率范围取决于试样的工作频率。
5.4.2极限值
dB
电台种类
信道间隔
25 kHz 信道间隔
12.5kHz信道间隔
5.5交调传导辙感度（CS05）
基地台
≥70
≥65
固定台，车台
≥65
≥60
便携台
55
≥50
5.5.1CS05适用范围
本要求适用于接收机、射频放大器、收发信机和类似的接收设备和分系统，其频率范围取决于试样工作频率。
5.5.2CS05极限值
当试样受10.5条测量方法所示信号发生器2的信号作用时，不应因交调而出现任何故障、性能降低或指示偏离超过设备或分系统规范所给出的允许值。信号发生器2产生的信号电平比标准参考输出所需电平高66dB，但不超过10dBm。5.6电源线尖峰信号的传导敏感度（CS06）5.6.1适用范围
本要求适用于设备和分系统的电源线，包括与设备、分系统相连而在其内部不接地的零线及中线5.6.2极限值
将图4所示波形的尖峰信号依次加到试样的交直流电源线上时，该试样不应出现任何故障、性能降低或超过单个设备和分系统规范中规定的指标容差，在每相电源线上加测试信号的时间不小于1min，总持续时间不超过15min。尖峰信号应叠加在电源的电压波形上，E=100V，t=10μs±20%。108
D.5E
A
5.7静噪电路传导敏感度（CS07）GB 15540-1995
图4CS06的波形
5.7.1适用范围
本要求适用于采用静噪电路的接收设备和分系统。时间
5.7.2极限值
a．要求1：当50m阻抗的脉冲发生器的输出置于90dBμV/MHz，且匹配地到试样输入端时，静噪电路不应开启；
b．要求2：当两个信号加在试样输入端时，静噪电路不应开启。信号1是未调制的射频信号，其频率是接收机的调谐频率，其幅度应为调整静噪门限所用的射频电压值的2/3。第二个信号应是50dBμV/MHz的脉冲信号。
6辐射发射(RE)
6.1电场辐射发射(RE02)
6.1.1适用范围
本要求适用于设备和分系统、电缆（包括控制、脉冲、中频、电源等电缆和天线馈线）和试样互连线的辐射发射。频率范围适用于25MHz～1GHz的宽带发射和的窄带发射，对于窄带场，它适用于基频以及包括谐波在内的所有杂散发射，但不适用于天线的辐射。6.1.2极限值
在规定的距离上，窄带电场发射电平不应超过图5的极限值，宽带电场发射（包括开关瞬变发射）电平不应超过图6的极限值。超过30MHz时，水平和垂直极化波均应满足本要求。109
50
ZHW
23456789
t
1.0
130m
120
J10
100
R
0.01
0.1
234567891
0. 1
6.2杂散信号的辐射发射（RE03）GB15540-1995
10
100
图5RE02窄带发射极限
10
图6RE02宽带发射极限
15t
1
E
10
率，MHz
E0能能R
1
順率,MHz
6.2.1适用范围
本要求适用于带天线连线以及设计要与天线连接的设备和分系统以及试样的天线是发射机不可拆卸部分，且不能用假负载代替，频率范围取决于试样的工作频率。本要求不适用于试样件所需带宽内的频率，也不适用于基频士5%范围内的频率。6.2.2极限值
按GB6280第6条的规定。
(10
7辐射敏感度(RS）
7.1电场辐射敏感度（RS03）
7.1.1适用范围
GB 15540—1995
本要求适用于移动通信频率范围内所有设备和分系统。7.1.2极限值
当试样受到不大5V/m的电场辐射作用时，不应出现任何永久性故障、性能降低或指示偏离超过单个设备或分系统规范中所给的容许值。在25MHz以上，水平和垂直极化都应满足要求。第三篇测量方法
8要求
8.1关于电磁发射和电磁敏感度测量方法的总要求符合GJB151及GJB152的规定。8.2测试条件
8.2.1环境电磁电平
在试样断电情况下测得的环境电平应比待测项目允许的极限值低6dB，这些要求既适用于辐射引起的环境电平，也适用于传导引起的环境电平。8.2.2接地板
应采用紫铜或黄铜做的实心接地板，接地板面积应大于或等于2.25m2且最小边长大于76cm，最小厚度应为0.25mm（紫铜板）或0.63mm（黄铜板），接地板应连接到屏蔽室，直流连接电阻应不大于2.5m，接头间的距离不应大于90cm。8.2.3人员和设备
屏蔽室内不应包含无关的设备，电缆架和台子，只能放置测试时必不可少的设备。不参加测试的工作人员也不要进人屏蔽室内。
8.2.4射频吸收材料
在进行电磁干扰测试时，为减少从屏蔽室表面到测量天线的反射，可根据订货方要求使用射频吸收材料。也可在电波暗室进行。
8.3测量设备
所用的测量设备应满足本标准第二篇技术要求，所有测量设备均应按仪器规定的要求进行校准。8.3.1检波器
所有测量都采用峰值检波器，但对窄带测量可使用平均值检波器。8.3.2测量设备的接地
a．天线应远离测量仪器，
b．电磁干扰测量仪器应确实地在一点接地：电磁干扰测量仪应经隔离变压器连接到交流电源上，必须使机壳上的电源接地在这-一点上断c.
开，以避免测试设备中的射频地电流过。8.3.3脉冲发生器
脉冲发生器应作如下校准：
a把脉冲发生器的输出信号加到具有同步调谐欠临界耦合电路的幅度-线性接收机的输人端。电磁干扰测量仪可以满足上述要求，只要它的脉冲宽度大于脉冲发生器重复频率五倍即可，并使机内任何自动增益控制（AGC）系统不工作，为此用一个具有适当电平的低阻抗电源把AGC线路稳定接地；b．在中频输出端，得到接收机整个频响的示波器图形，调整示波器的控制旋钮，使屏幕上测量面积内图形尽可能大，拍照或描绘出该图形。记录示波器上调定的扫描速度（扫描速度应精确地校推）；c．用求积仪或其它积分装置，确定图形面积。至少重复十次，并取该数平均值作为面积值；111
