【国家标准(GB)】 广播电视演播系统的视音频和脉冲设备安全要求

1引
中华人民共和国国家标准
广播电视演播系统的视音频和脉冲设备安全要求
Safety requirements for video-audfo andpulse equipment of broadcasting television studio system1.1范围
GB 9378-88
1.1.1本标准适用于广播电视演播系统中下述交直流供电的室内（车内）使用的设备：a.
视题处理设备（包括节目制作、播控设备）：脉冲、定时设备；
b.
c.
d.
图象信号源设备：
音频播控设备：
以上设备组合使用的设备；
e.
f.
以上设备正带工作必须的辅助装置、附件、备件。本标准不适用下述设备：
1.1.2
安全绝缘结构采用双重绝缘或加强绝缘而无保护接地措施的设备，b.
独立制定安全要求的设备，如监视器、摄象机、录象机、传声器、扬声器、音颜功率放大器等。1. 2目的
1.2.1本标准旨在防护：
a.
b.
电击：
高温、书火及其他危害。
1.2.2本标准规定了设计和制造要求，有些地方还规定了试验方法，其目的在于：当对设备进行常规调节和操作试验，以及寻找故障和检修设备时，保证专业人员的安全。a.
当设备正常工作，以及在其间可能出现的由3.2条定义的故障条件下工作时，保证包括专业人h.
员及其指导下的操作人员的安全。1.2.3本标准在适当处规定了某些试验，用以检验设备在正常工作条件下，以及在3.2条定义的故障条件下工作时，是否符合本标准的安全要求。为了检验设备的设计是否符合本标准的安全要求，应在有代表性的设备上进行这些试验。1.2.4本标准除适用于定型检验外，也适用于交收检验、设备部件更改后的检验，以及为保证设备在整个寿命期的安全，在适当的时间间隔所进行的检验。术语
1专业人员和操作人员
1.1专业人员
凡受过专业教育，具有专业知识和经验，能识别出其所操作和使用的设备可能出现的危险，并具有华人民共和国电子工业部1988-04-26批准1988-12-01实施
163

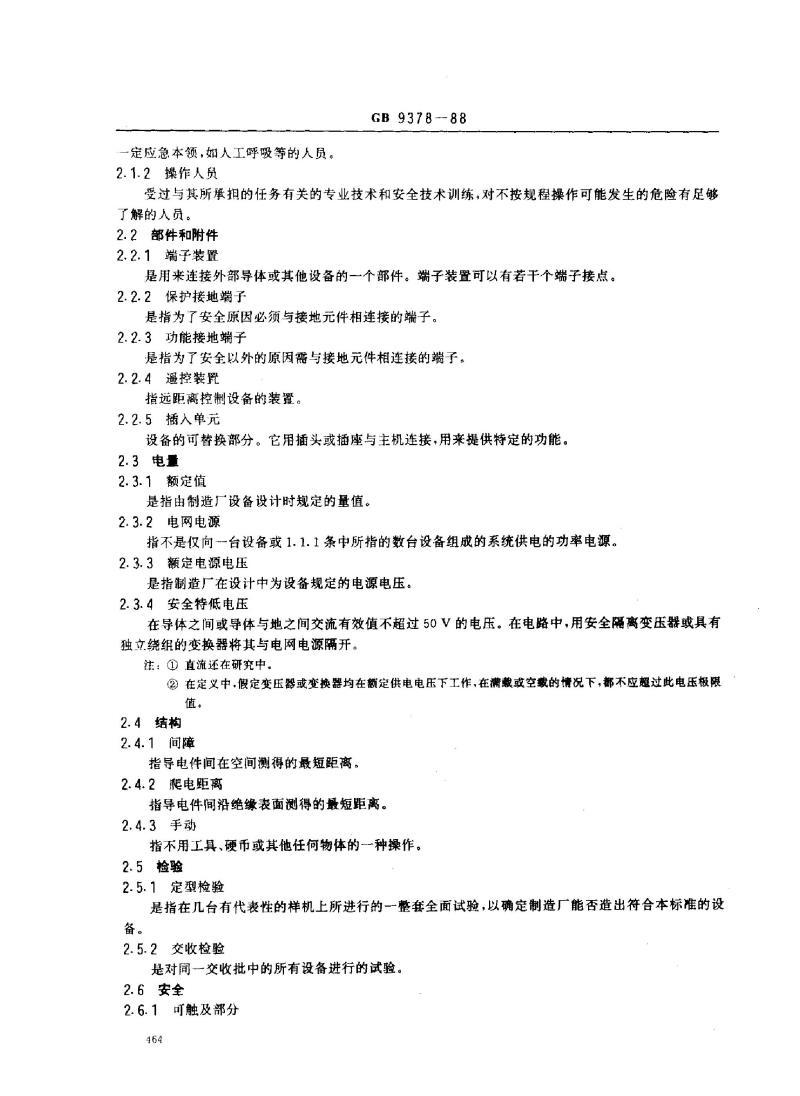

定应急本领，如人工呼吸等的人员。2.1.2操作人员
GB 9378--88
受过与其所承担的任务有关的专业技术和安全技术训练，对不按规程操作可能发生的危险有足够了解的人员。
2.2部件和附件
2.2.1端子装置
是用来连接外部导体或其他设备的一个部件。端子装置可以有若干个端子接点。2.2.2保护接地端子
是指为了安全原因必须与接地元件相连接的端子。2.2.3功能接地端子
是指为了安全以外的原因需与接地元件相连接的端子。2.2.4遥控装置
指远距离控制设备的装置。
2.2.5插入单元
设备的可替换部分。它用插头或播座与主机连接，用来提供特定的功能。2.3电量
2.3.1额定值
是指由制造厂设备设计时规定的量值。2.3.2电网电源
指不是仅向--台设备或1.1.1条中所指的数台设备组成的系统供电的功率电源。2.3.3额定电源电压
是指制造厂在设计中为设备规定的电源电压。2.3.4安全特低电压
在导体之间或导体与地之间交流有效值不超过50V的电压。在电路中，用安全离变压或具有独立绕组的变换器将其与电网电源隔开。注：①直流还在研究中。
②在定义中，假定变压器或变换器均在额定供电电压下工作，在满裁或空裁的情况下，都不应超过此电压极限值。
2.4结构
2.4.1间障
指导电件间在空间测得的最短距离。2.4.2爬电距离
指导电件间沿绝缘表面测得的最短距离。2.4.3手动
指不用工具，硬币或其他任何物体的种操作。2.5检验
2.5.1定型检验
是指在几台有代表性的样机上所进行的一整套全面试验，以确定制造厂能否造出符合本标准的设备。
2.5.2交收检验
是对同一交收批中的所有设备进行的试验。2.6安全
2.6.1可触及部分
464
GB 9378—88

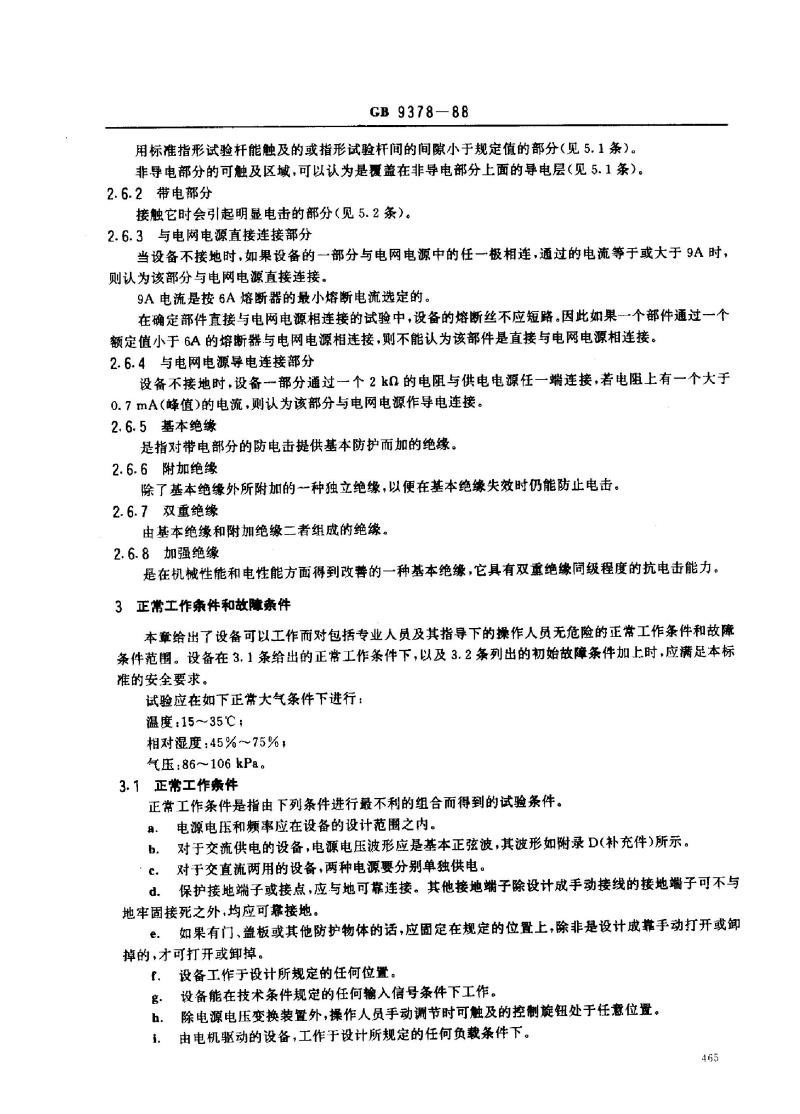

用标准指形试验杆能触及的或指形试验杆间的间隙小于规定值的部分（见5.1条）。非导电部分的可触及区域，可以认为是覆盖在非导电部分上面的导电层（见5.1条）。2.6.2带电部分
接触它时会引起明显电击的部分（见5.2条）。2.6.3与电网电源直接连接部分
当设备不接地时，如果设备的一部分与电网电源中的任一极相连，通过的电流等于或大于9A时，则认为该部分与电网电源直接连接。9A电流是按6A熔断器的最小熔断电流选定的，在确定部件直接与电网电源相连接的试验中，设备的熔断丝不应短路。因此如果一个部件通过一个额定值小于6A的熔断器与电网电源相连接，则不能认为该部件是直接与电网电源相连接。2.6.4与电网电源导电连接部分
设备不接地时，设备部分通过一个2k的电阻与供电电源任一端连接，若电阻上有一个大于0.7mA（峰值）的电流，则认为该部分与电网电源作导电连接。2.6.5基本绝缘
是指对带电部分的防电击提供基本防护而加的绝缘。2.6.6附加绝缘
除了基本绝缘外所附加的一种独立绝缘，以便在基本绝缘失效时仍能防止电击。2.6.7双重绝缘
由基本绝缘和附加绝缘二者组成的绝缘。2.6.8加强绝缘
是在机械性能和电性能方面得到改善的一种基本绝缘，它具有双重绝缘同级程度的抗电击能力。3正常工作案件和故睡紊件
本章给出了设备可以工作而对包括专业人员及其指导下的操作人员无危险的正常工作条件和故障条件范围。设备在3.1条给出的正常工作条件下，以及3.2条列出的初始故障条件加上时，应满足本标谁的安全要求。
试验应在如下正常大气条件下进行：温度：15～35℃；www.bzxz.net
相对湿度：45%~75%*
气压:86～106 kPa。
3.1正常工作件
正常工作条件是指由下列条件进行最不利的组合而得到的试验条件。电源电压和频率应在设备的设计范围之内。a.
对于交流供电的设备，电源电压波形应是基本正弦波，其波形如录D（补充件）所示。b.
·c。对于交直流两用的设备，两种电源要分别单独供电。d．保护接地端子或接点，应与地可靠连接。其他接地蝴子除设计成手动接线的接地端子可不与地牢固接死之外，均应可靠接地。如果有门、盖板或其他防护物体的话，应固定在规定的位置上，除非是设计成靠手动打开或卸e.
掉的，才可打开或卸掉。
设备工作于设计所规定的任何位置。f.
设备能在技术条件规定的任何输入信号条件下工作。g．
除电源电压变换装置外，操作人员手动调节时可触及的控制旋钮处于任意位置。h.
。由电机驱动的设备，工作于设计所规定的任何负载条件下。465

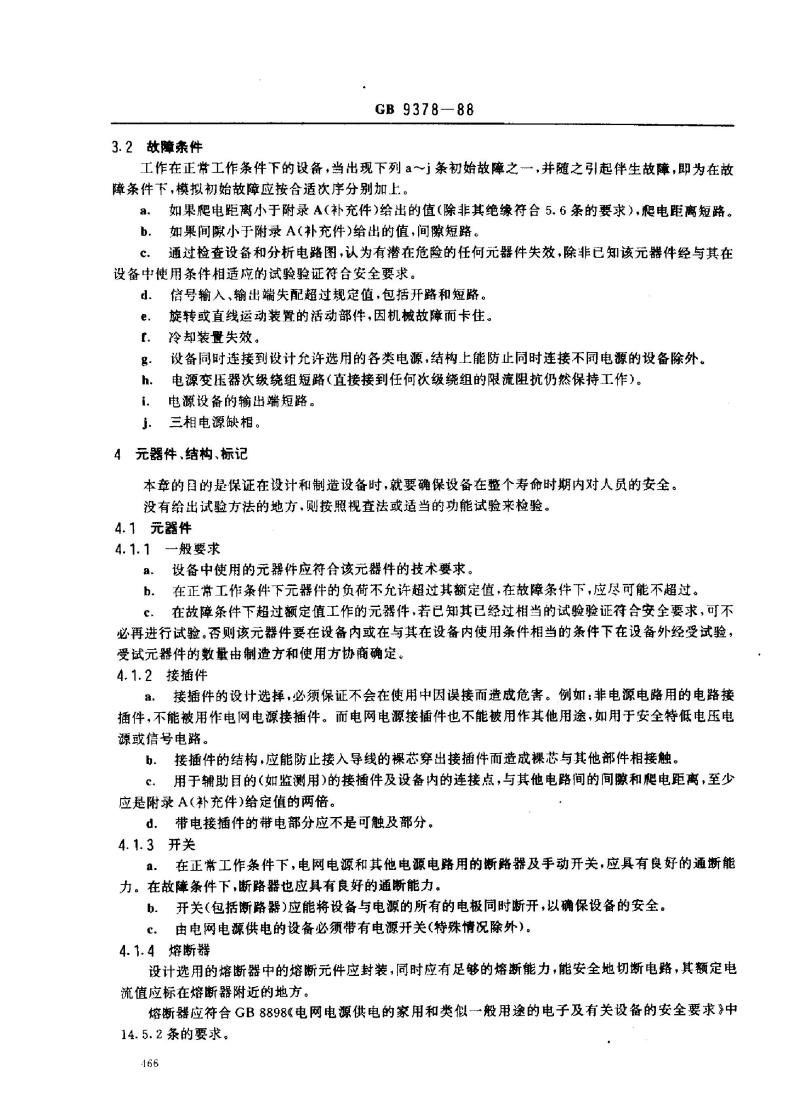

3.2故障条件
GB 9378-88
工作在正常工作条件下的设备，当出现下列a～i条初始故障之一，并随之引起伴生故障，即为在故障条件下，模拟初始故障应按合适次序分别加上。a．如果爬电距离小于附录A（补充件）给出的值（除非其绝缘符合5.6条的要求），爬电距离短路。b。如果间隙小于附录A（补充件)给出的值，间隙短路。c
通过检查设备和分析电路图，认为有潜在危险的任何元器件失效，除非已知该元器件经与其在设备中便用条件相适应的试验验证符台安全要求，信号输入、输出端失配超过规定值，包括开路和短路。d.
e.
旋转或直线运动装置的活动部件，因机械故障而卡住。冷却装置失效。
f.
g.
h.
设备同时连接到设计允许选用的各类电源，结构上能防止同时连接不同电源的设备除外。电源变压器次级绕组短路（直接接到任何次级绕组的限流阻抗仍然保持工作）。电源设备的输出端短路。
i.
j.
三相电源缺相。
4元器件、结构、标记
本章的国的是保证在设计和制造设备时，就要确保设备在整个寿命时期内对人员的安全。没有给出试验方法的地方，则按照视查法或适当的功能试验来检验。4.1光器件
4.1.1般要求
a.设备中使用的元器件应符合该元器件的技术要求。b。在正常工作条件下元器件的负荷不允许超过其额定值，在故障条件下，应尽可能不超过。c、在故障条件下超过额定值工作的元器件，若已知其已经过相当的试验验证符合安全要求，可不必再进行试验。否则该元器件要在设备内或在与其在设备内使用条件相当的条件下在设备外经受试验，受试元器件的数量由制造方和使用方协商确定。4.1.2接插件
a．接插件的设计选摔，必须保证不会在使用中因误接而造成危害。例如：非电源电路用的电路接插件，不能被用作电网电源接插件。而电网电源接插件也不能被用作其他用途，如用于安全特低电压电源或信号电路。
b．接插件的结构，应能防止接入导线的裸芯穿出接插件而造成裸芯与其他部件相接触。c，用于辅助目的（如监测用）的接插件及设备内的连接点，与其他电路间的间隙和肥电距离，至少应是附录A(补充件)给定值的两倍。d．带电接插件的带电部分应不是可触及部分。4.1.3开关
a．在正常工作条件下，电网电源和其他电源电路用的断路器及手动开关，应具有良好的通断能力。在故障条件下，断路器也应具有良好的通断能力。b．开关（包括断路器）应能将设备与电源的所有的电极同时断开，以确保设备的安全。c．由电网电源供电的设备必须带有电源开关（特殊情况除外）。4.1.4熔断器
设计选用的熔断器中的熔断元件应封装，同时应有足够的熔断能力，能安全地切断电路，其额定电流值应标在熔断器附近的地方。熔断器应符合GB8898《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》中14.5.2条的要求。
166

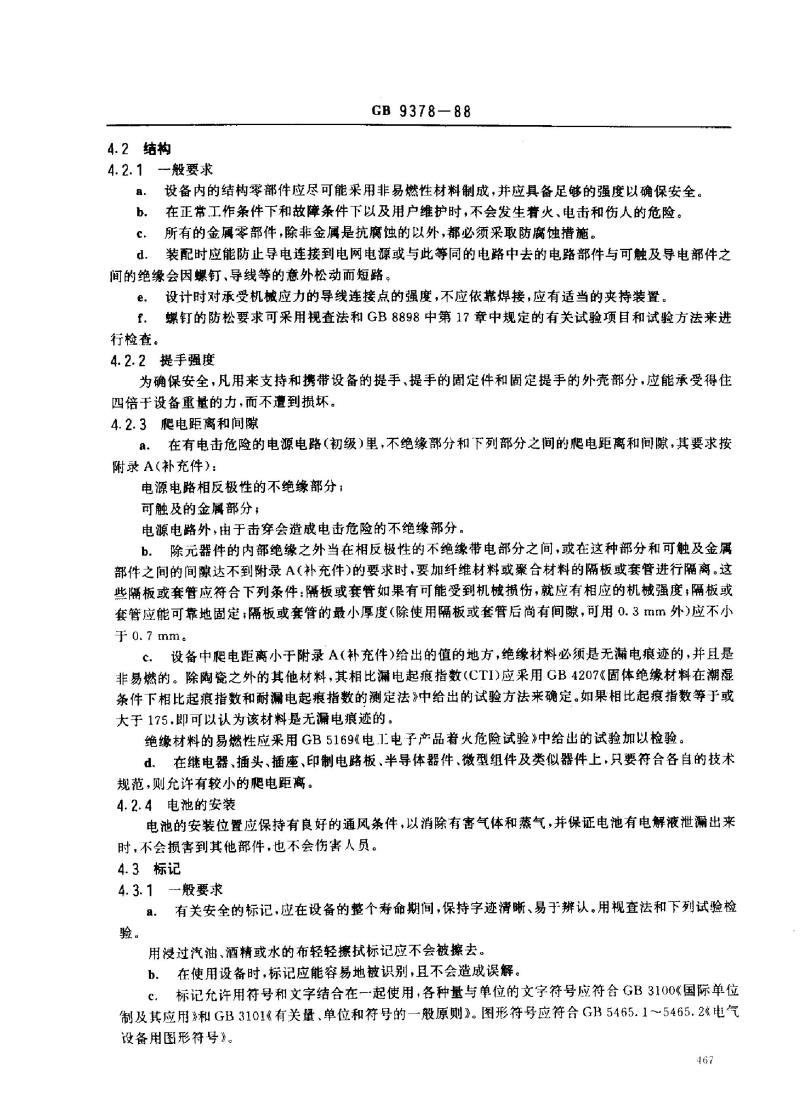

4.2结构
4.2.1般要求
GB 9378—88
a．设备内的结构零部件应尽可能采用非易燃性材料制成，并应具备足够的强度以确保安全。在正常工作条件下和故障条件下以及用户维护时，不会发生着火、电击和伤人的危险。b.
所有的金属零部件，除非金属是抗腐蚀的以外，都必须采取防腐蚀措施。c.
装配时应能防止导电连接到电网电源或与此等同的电路中去的电路部件与可触及导电部件之d.
间的绝缘会因螺钉、导线等的意外松动而短路。e．设计时对承受机械应力的导线连接点的强度，不应依靠焊接，应有适当的夹持装置。f.螺钉的防松要求可采用视查法和GB8898中第17章中规定的有关试验项目和试验方法来进行检查。
4.2.2提手强度
为确保安全，凡用来支持和携带设备的提手、提手的固定件和固定提手的外壳部分，应能承受得住四倍于设备重量的力，而不遭到损坏。4.2.3爬电距离和间隙
a．在有电击危险的电源电路(初级）里，不绝缘部分和下列部分之间的爬电距离和间隙，其要求按附录A（补充件）：
电源电路相反极性的不绝缘部分；可触及的金属部分；
电源电路外，由于击穿会造成电击危险的不绝缘部分。b．除元器件的内部绝缘之外当在相反极性的不绝缘带电部分之间，或在这种部分和可触及金属部件之间的间隙达不到附录A（补充件）的要求时，要加纤维材料或聚合材料的隔板或套管进行隔离。这些板或套管应符合下列条件：隔板或套管如果有可能受到机械损伤，就应有相应的机械强度：隔板或套管应能可靠地固定：隔板或套管的最小厚度（除使用隔板或套管后尚有间隙，可用0.3mm外）应不小于 0. 7 mm。
c．设备中爬电距离小于附录A（补充件）给出的值的地方，绝缘材料必须是无漏电痕迹的，并且是非易燃的。除陶瓷之外的其他材料，其相比漏电起痕指数（CTI)应采用GB4207《固体绝缘材料在潮湿条件下相比起痕指数和耐漏电起痕指数的测定法》中给出的试验方法来确定。如果相比起痕指数等于或大于175，即可以认为该材料是无漏电痕迹的。绝缘材料的易燃性应采用GB5169《电门电子产品着火危险试验》中给出的试验加以检验。d在继电器、插头、插座、印制电路板、半导体器件、微型组件及类似器件上，只要符合各自的技术规范，则允许有较小的爬电距离。4.2.4电池的安装
电池的安装位置应保持有良好的通风条件，以消除有害气体和气，并保证电池有电解液泄漏出来时，不会损害到其他部件，也不会伤害人员。4.3标记
4.3.1—般要求
a．有关安全的标记，应在设备的整个寿命期间，保持字迹清晰、易于辨认。用视查法和下列试验检验。
用漫过汽油、酒精或水的布轻轻擦拭标记应不会被擦去。b．在使用设备时，标记应能容易地被识别，且不会造成误解。c，标记允许用符号和文字结合在一起使用，各种量与单位的文字符号应符合GB3100《国际单位制及其应用》和GB3101《有关量、单位和符号的一般原则》。图形符号应符合GB5465.1～5465.2《电气设备用图形符号》。
467
4.3.2设备应有下列标记及其内容：GB 9378—88
a、工厂识别标记：制造广名和注册商标。b设备名称标记：型号或名称。
预防性标记：如文字“危险”、“警告”、“注意”等。亦可用符号表示：如危险电压符号用“[}\表示，c.
警告符号用“表示。
供电电源标记
d.
电源性质：交流用符号“～”表示；直流用””或用“一”表示，交直流两用用符号“\表示。可以使用的额定电源电压值或电压范围。如果安全性与供电电源频率有关还应标出额定供电电源频率。
熔断丝标记：额定电流值。
e.
f．接地端子标记：可用符号表示，如保护接地端子可用符号“国”表示：功能接地端子可用符号“工“表示。
g，测试端子标记：名称或代号。h．操作须知标记。
i，开关中“通”与“断”的识别标记。上述标记用视查法检验。
5防电击
本章的目的是保证设备的设计与制造在设备寿命期间确保防止电击，在未给出试验方法的地方，应用视查法检验，适当处用功能试验进行检验。5.1可触及件
可触及件不应带电，为了确定某-部分是否可触及，按GB4793《电子测量仪器安全要求》中9.1、9.5.4a条规定的试验方法检验。5.2带电件
为了确定某个部分是否带电，按GB4793中9.2条规定的试验方法检验。5.3设备的外部
5.3.1操作轴
操作轴不允许带电，用5.2条规定的试验方法检验。5.3.2旋钮、手柄
旋钮、手柄等应该用绝缘材料制成，除非它们与受控元件或组件之间是经过绝缘轴或绝缘支承件连接，或者这些元件或组件已经按有关保护阻抗的规范进行试验，见GB4793中第14章。5.3.3通风孔
设计带电件上方的通气孔和其他孔时，应使进入设备的悬浮杂物不能与机内带电件接触，按GB4793中9.3.3条规定的试验方法检验。5.3.4预调装置
若需使用起子或其他工具，通过小孔调整预调装置时，不应招致电击危险，工具不能成为带电体，用5.2条规定的试验方法检验。
5.3.5电源电压调整
用手动方式改变供电电压或供电类别，不应招致电击危险，用5.2条规定的试验方法检验。5.3.6端子装置
功能接地端子、保护接地端子均不应带电，用5.2条规定的试验方法检验。a.
与机内带电件连接的端子，不应是可触及件，用5.1条规定的试验方法检验。h.
为防止储能触电，与内部电容连接的端子，在切断电源10$后不应带电。用5.2条规定的试验.c.
468
方法检验。
5.3.7遥控装置
GB 9378--88
遥控装置上的按键、扳键、推拉杆、拨动件等以及其内的指示灯（如果有的话），其最大控制电压均应小于安全特低电压。
5.3.8具有可拆卸件的装置
手动卸去盖板或其他可卸件（如插入单元后暴露的部分不应带电，正常工作时，有可能成为可触及的部分均不应带电，即使用钥匙之类的工具开启罩盖或箱门后的可触及部分也不应带电，用5.2条规定的试验方法检验。
5.3.9凡在正常工作时要开启罩盖而使那些由1kV以上电压或浮动电压供电的部件成为可触及件时，罩盖和可触及件都要用红色闪电符号标记（见4.3.2c条）。5.4布线
a．所有的导线和电缆，都应加以足够的保护（包括附加绝缘措施），以防止正常工作条件下，可能遵受机械损伤。
用足够的绝缘、最好是结构上的隔离，对在设备内部用作电网电源连接用途的导线应加以保b.
护，以免它们与设备内部的其他导线和其他部件之间可能发生接触。C．软性电缆的端接装置，应能确保电缆的电气连接不受机械应力的影响，并确保电缆免遵磨损。5.5接地
5.5.1保护接地端子
可触及导电部件均应可靠地与保护接地端子连接，另外还应采取下列措施。a。连接于固定电源线路的设备
应使用单独的保护接地端子，并应靠近电网电源端子，用符号“固”予以标记。接地端子所用的材料，在电介性能上应与接地铜导体相一致。接地端要保证不能用手松动。
b、具有不可拆卸的软线或电缆的设备上面a条的要求也适用。
另外，设备接电网电源的软线或电缆，应含有一根具有适当截面的带绝缘层的接地导线，其颜色应与附录C（补充件）的要求相一致，并应接到设备的保护接地端子上。如果配有插头，则应将此线接到插头的保护接地端。
c．装有电网电源接插件的设备
要保证设备的电网电源接插件有保护接地接点，该接点应是接插件整件的一部分。在电源插进接插件之前，应先接触上保护接地。反之，在拔撑电源之后，才可断开保护接地，保护接地谢子和保护接地接点，不能被用作任何其他用途。5.5.2保护接地
保护接地的实现，不应依赖于机壳机架的导电性来完成，而应采用专门敷设的阻抗相当低的导体来连接，以保证在正常工作条件下和在故障条件下，可触及部件在电气上是安全的.保护接地用的导体，不能被用做其他任何用途。交收试验时用目测法检查。有疑问时，测量可触及导电件与保护接地端子间的电值。测量时的电流应为25A，电阻两端的电压降应不超过12.5V，此时，相应电阻值不超过0.50。对于这种试验，应保证与可触及导电件的连接，这种连接应能传输上述规定的电流。5.6 基本安全试验
设备的防电击安全性是由基本安全试验来检验的，基本安全试验包括：绝缘电阻、电压、漏电流三项试验，设备的基本安全试验按下述步骤进行。5.6.1受潮预处理
按本条进行受潮预处理，随后立即按5.6.3、5.6.4条规定的试验方祛检验。469
GB 9378-88
在受潮预处理的整个过程中设备应处于非工作状态，若有必要，把可以手动拆除的电气元件，盖板以及其他部件拆下，与主要部件一起进行受潮预处理。受潮预处理的条件是：相对湿度91%～.95%，温度t为（40-2℃）下保持48h。为避免凝露、凝水，在受潮预处理前，应使设备在一（t+4）“下至少保持4h。注：交收检验时，不进行受潮预处理。5.6.2电路分组
在下列各条试验中，将设备的电路分成两组，每组电路都有各自的安全要求。a．与电网电源导电连接的电路以及与此等同的电路，b。其他电路。
本标准规定气体放电、真空和半导体路径一般不应提出绝缘要求。5.6.3绝缘电阻试验
绝缘电阻试验应在设备从潮湿箱内取出后，设备处于非工作状态，并使其电源开关接通的条件下进行。
设备中属于5.6.2条a规定的电路a.
该规定的电路与机壳（或可触及导电件）之间施加500V直流电压，待兆欧表读数稳定5s后，读取其绝缘电阻值。
工作电压不超过500V的电路，绝缘电阻值不小于：设备的基本绝缘为2MQ：
附加（保护）绝缘为5MQ。
工作电压超过500V的电路，上述绝缘电阻值要乘上一个系数，该系数等于工作电压除以500V。b、设备中属于5.6.2条b规定的电路在未连接可触及导电件的电路与机壳之间施加100V直流电压，待兆欧表读数稳定5s后，读取其绝缘电阻值，对于电压不超过500V的电路，绝缘电阻值应不小于1Mn。工作电压超过500V的电路，上述绝缘电阻值要乘上一个系数，该系数等于工作电压除以500V。5.6.4电压试验
。电压试验应在设备处于非工作状态，并使其电源开关接通的条件下进行，所用的试验电压按表1的规定。
b：试验电压应为基本正弦波见附录D(补充件），频率为45～65Hz，试验电压应逐渐上升到规定值，以免出现瞬变，在规定电压上保持1min，然后平稳地下降到零。试验中不允许出现击穿和飞孤，不考电晕放电效应和类似现象。通常，即使在发生飞弧的电.
路中接有电阻，试验电压装置输出电流为5mA也足以观察击穿。d．试验电压不超过2kV时，设备的试验次数按需要而定，每次试验在100%试验电压下进行。试验电压超过2kV时，设备只允许在100%试验电压下进行两次试验。若再要进行试验，则应在80%的试验电压下进行。
e．交收检验时也应进行电压试验。交收检验只检查带电端子装置的电路和可触及导电件。1.交收检验时，电源导体与可触及导电件间的抗干扰电容不应开路。若这些电容不能用交流电压进行试验，则可以用一个等于交流试验值1.4倍的直流电压。g．电压试验时，由于电场影响可能受损的半导体器件,在定型检验时可以开路、短路或用模拟物来代替。交收检验时，若电路中有这类器件，则试验电压应降为表1中规定值的一半，但不得小于1kV。h．当有几个额定电压时，应按最高额定电压选择试验电压。170
序
1
2
号
受试绝缘
5.6.2条a电路之间
5.6.2条a电路与机壳
(可触及导电件）之间
5.6.2条a电路保护屏
敲之间
GB 9378--88
表1试验电压
额定电压或绝缘电压（U，）
直流或正弦波交流
有效值
V
0～60
>60~~130
>130～250
>250～660
>660-~1 000
>1 000~~1 500
>1 500~~2 000
>2 000
交流蜂值或合成电压
V
0~85
>85~184
>184~354
354-933
>933~1 400
>1 400-2 100
>2 100—2 800
>2800
试
验
电压
kv
0.5
1
1.5
2
3
4
5
略大于（2U.→1000V）
的整干伏数
1(2Us +200 V)或 500V
5.6.2条b电路与机壳（如可触及导电件）之间在电压试验期间，这些电路应相互连接：在1～3项试验期间.这些电路还应与机壳连接。敢其较大值
注：绝缘电压（U：）是指基准试验条件下加给绝缘的电压（直流或交流电压，合成电玉时即为二者之和）。5.6.5泄漏电流试验
8．将设备置于绝缘台面上，使其用1.1倍的额定供电电压工作，直到温度趋于平衡。若有不同电压调节，则应施加1.1倍的最高额定电压。b．采用图1的电路进行测试，转换开关依次置于供电电源的每一个极，测量交流峰值或直流值，不得大于5mA。
c．测量漏电流的电流表.其标称内阻为2kQ（若需要串联电阻，则也包括在内）。d。当设备带有功能接地端时，可用内阻约为50k2的电压表进行测试，其测得的电压均不超过安全特低电压极限值。
图1
1-可触及导电件：2电网电源：3--转换开关；4一保护接地端子
6防高温、著火及其他危害
本章的目的，是保证人员在设备正常工作期间不易受到过热部件的伤害，同时也不出现能导致着火或其他危害的高温条件，本章还包括设备设计要避免的其他各种危害。未给出试验的地方，应该用视查法检验，适当处用功能试验进行检验。6.1高温
6.1.1正常工作条件下允许的温升471
