【机械行业标准(JB)】 气相防锈塑料薄膜 技术条件

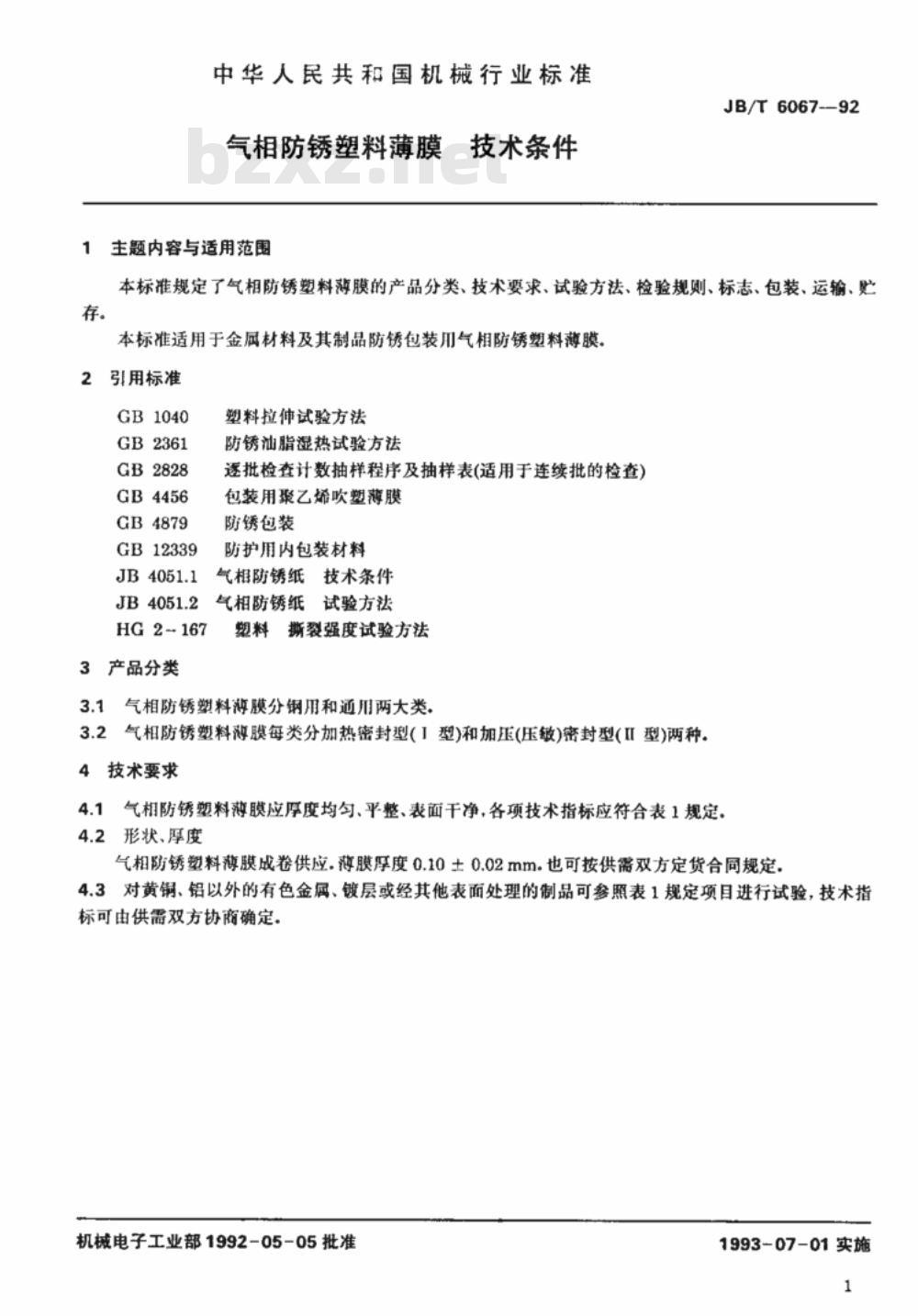

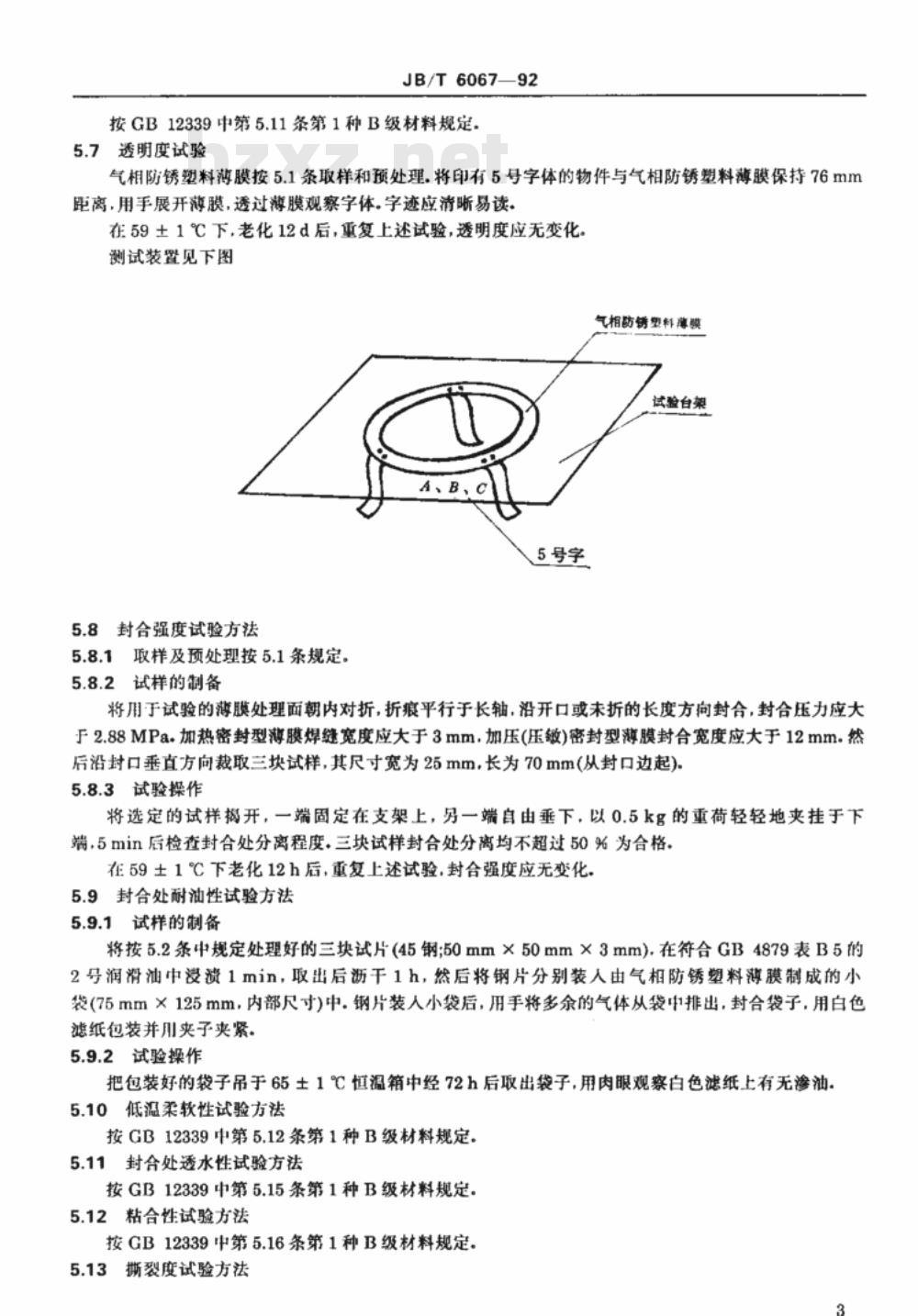

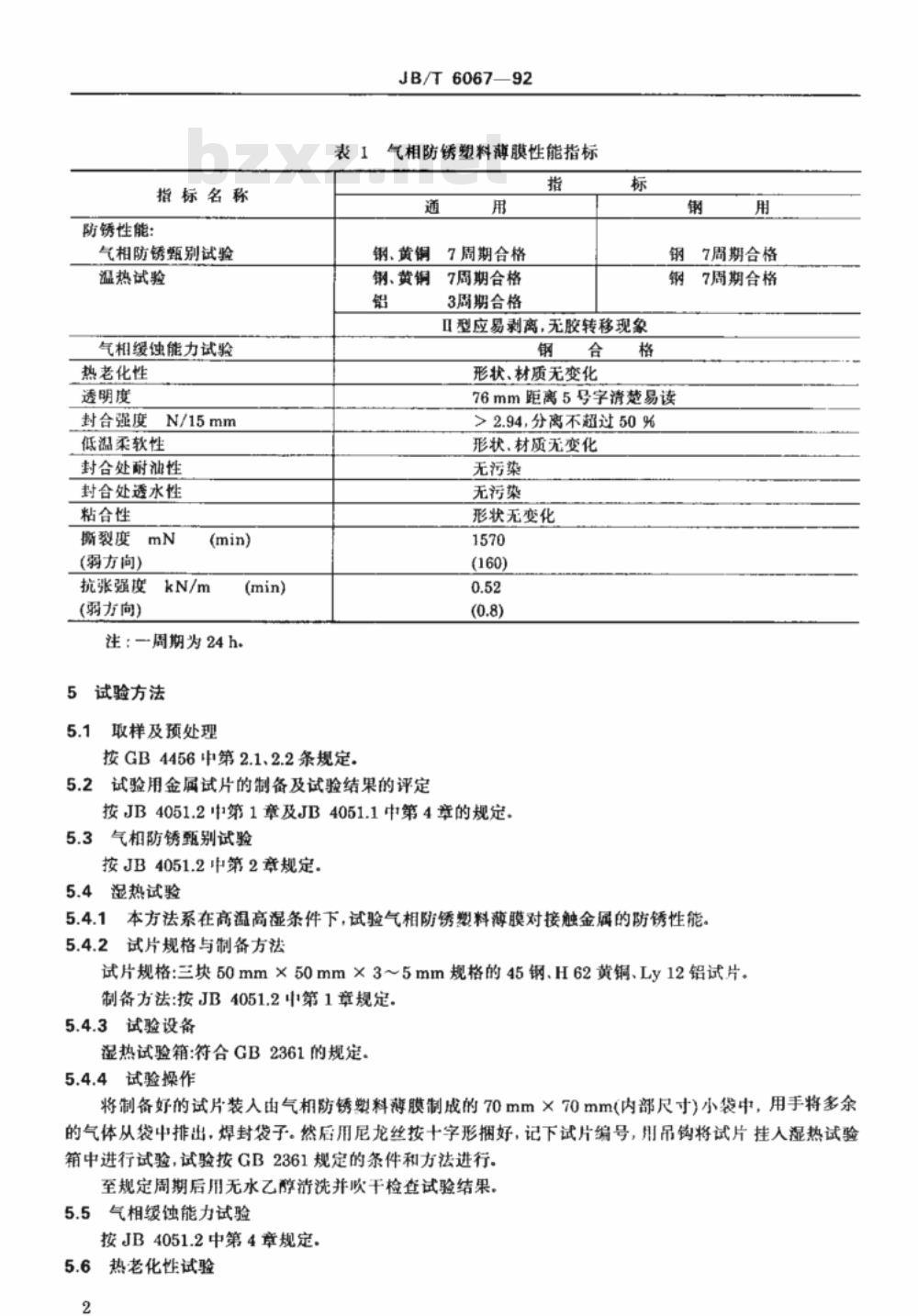

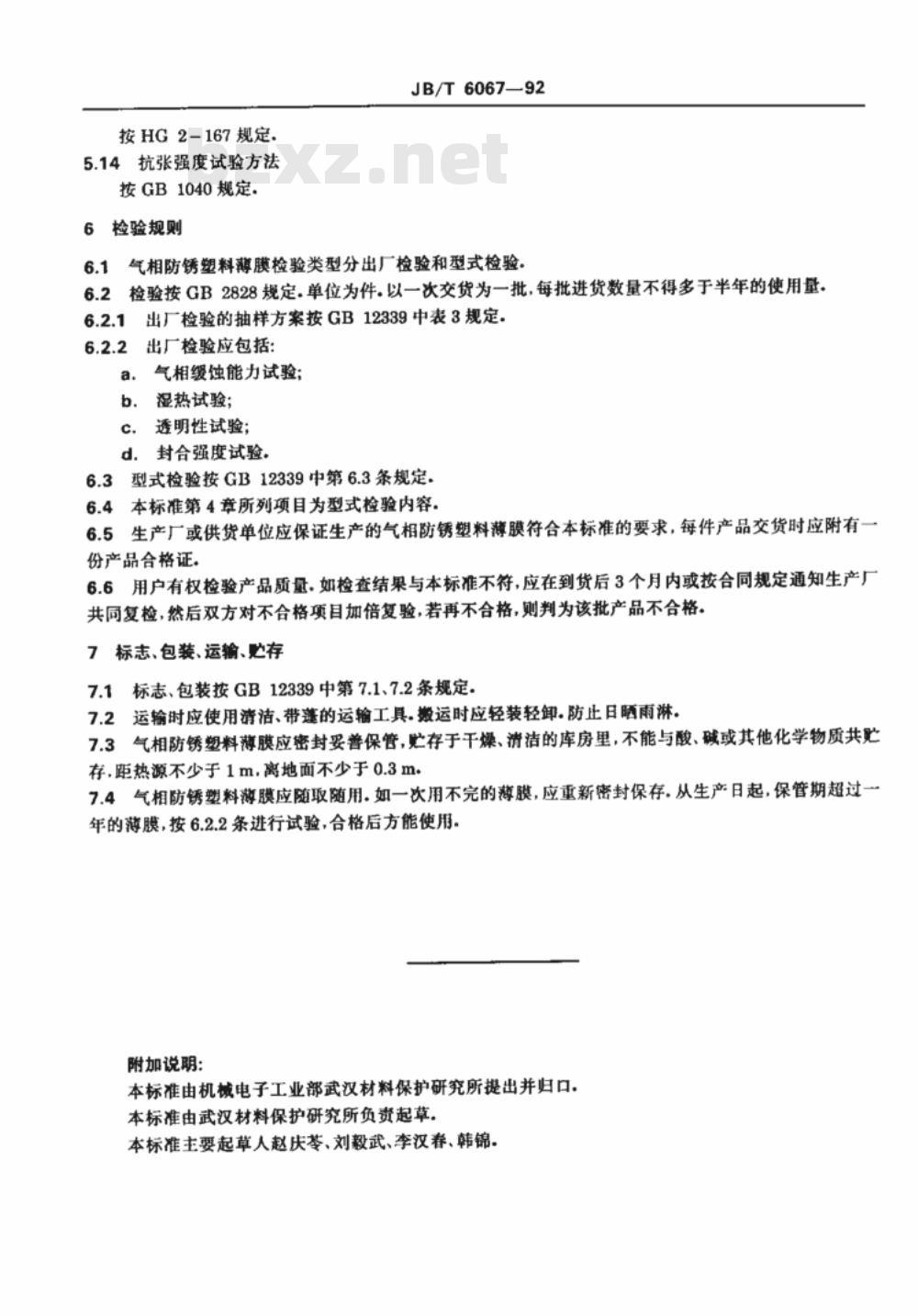

中华人民共和国机械行业标准 JB/T 6067—92 气相防锈塑料薄膜 本标准规定了气相防锈塑料薄膜的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。本标准适用于金属材料及其制品防锈包装用气相防锈塑料薄膜。 1 主题内容与适用范围 本标准规定了气相防锈塑料薄膜的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于金属材料及其制品防锈包装用气相防锈塑料薄膜。 2 引用标准 GB1040 塑料拉伸试验方法 GB2361 湿热试验方法 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB4456 包装用聚乙烯吹塑薄膜 GB4879 防锈包装 GB12339 气相防锈纸技术条件 JB 4051.1 气相防锈纸试验方法 JB 4051.2 塑料撕裂强度试验方法 HG 2-167 气相防锈纸技术条件 3 产品分类 气相防锈塑料薄膜分为钢用和通用两大类，每类又分为加热密封型（I型）和加压密封型（II型）两种。 4 技术要求 4.1 气相防锈塑料薄膜应厚度均匀、平整、表面干净，符合表1规定的技术指标。 4.2 形状和厚度：气相防锈塑料薄膜以成卷供应，薄膜厚度为0.10±0.02mm，亦可根据合同规定定制。 4.3 对黄铜、铝以外的有色金属、镀层或经表面处理的制品，可参照表1规定项目进行试验，技术指标可由供需双方协商确定。 5 试验方法 5.1 取样及预处理：按照JB/T 6067—92规定的方法进行取样和预处理。 5.2 试验用金属试片的制备及试验结果的评定：所有试验样品需要按规范标准制备，并进行评定。 5.3 气相防锈甄别试验：按照JB4051.2中第2章规定进行。 5.4 湿热试验：5.4.1 本方法在高温湿热条件下试验气相防锈塑料薄膜对接触金属的防锈性能。 5.4.2 试片规格与制备方法：试片规格为三块50mm×50mm×3~5mm规格的45钢、H62黄铜、Ly12铝试片。 5.4.3 试验设备：湿热试验箱应符合GB2361规定。 5.4.4 试验操作：将试片放入气相防锈塑料薄膜制成的小袋中，排除袋内多余空气后封口，按规定的条件进行湿热试验，检查试验结果。 5.5 气相缓蚀能力试验：按照JB4051.2第4章规定进行。 5.6 热老化性试验：按GB12339第5.11条第1种B级材料规定进行。 5.7 透明度试验：通过5号字体物件与薄膜保持76mm距离，观察字迹的清晰度，进行透明度测试，确保试验后透明度无变化。 5.8 封合强度试验：5.8.1 取样及预处理按5.1条规定。 5.8.2 试样的制备：封合强度试样需用薄膜处理面朝内对折，封合压力应大于2.88MPa，封合宽度根据薄膜类型不同有所区别。 5.8.3 试验操作：将试样固定在支架上，并用重物进行测试，检查封合处分离程度，符合标准要求为合格。
