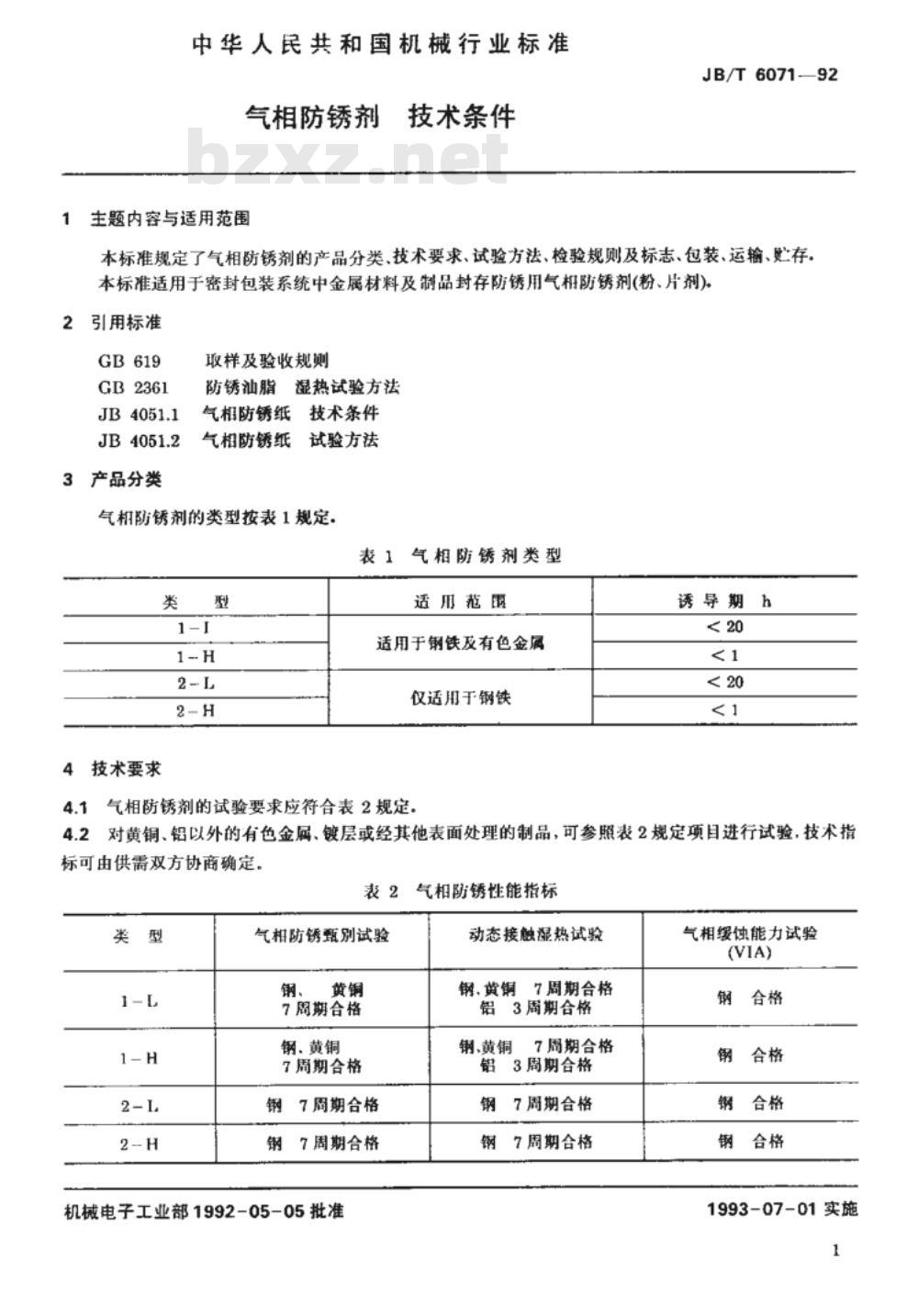

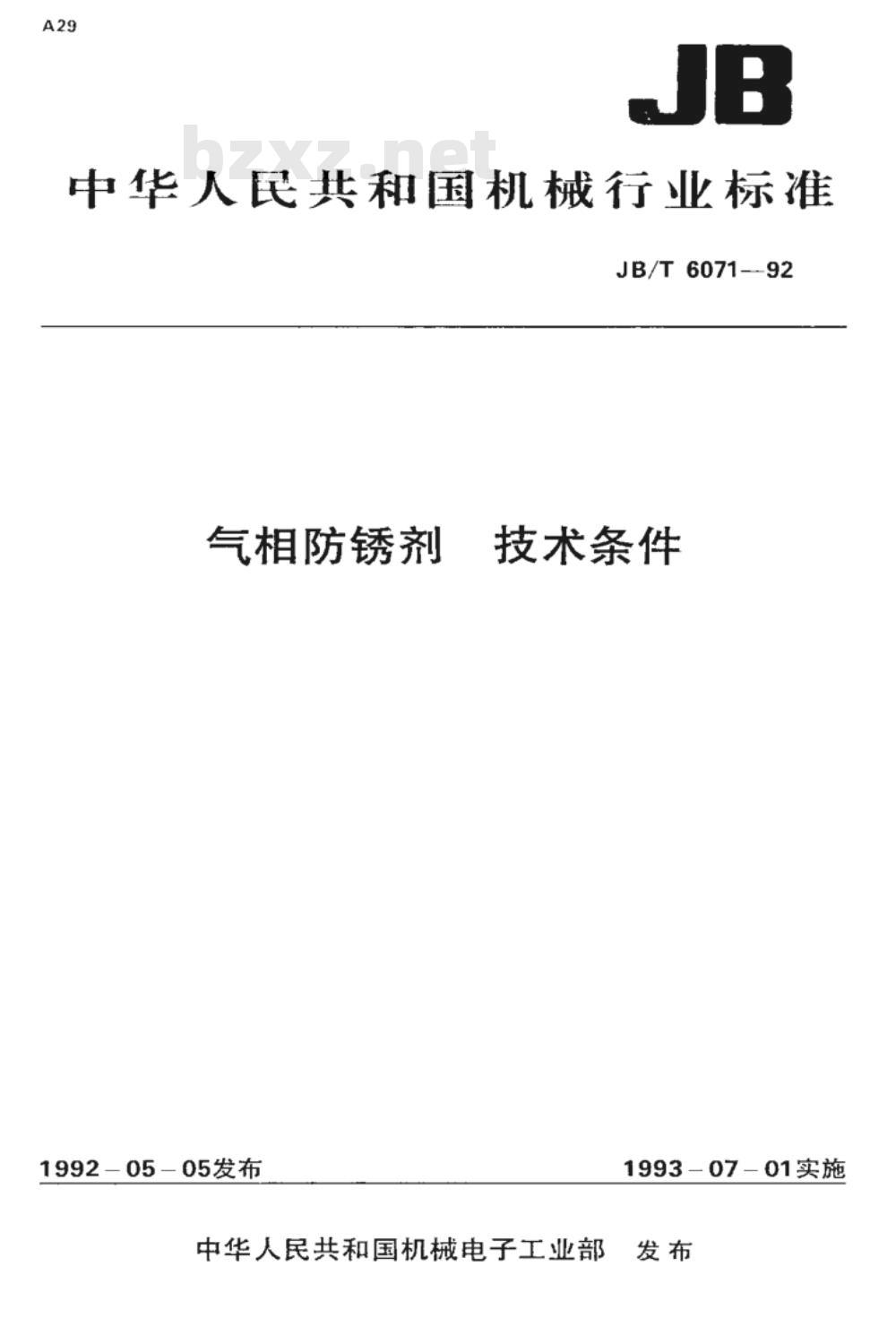

【机械行业标准(JB)】 气相防锈剂 技术条件

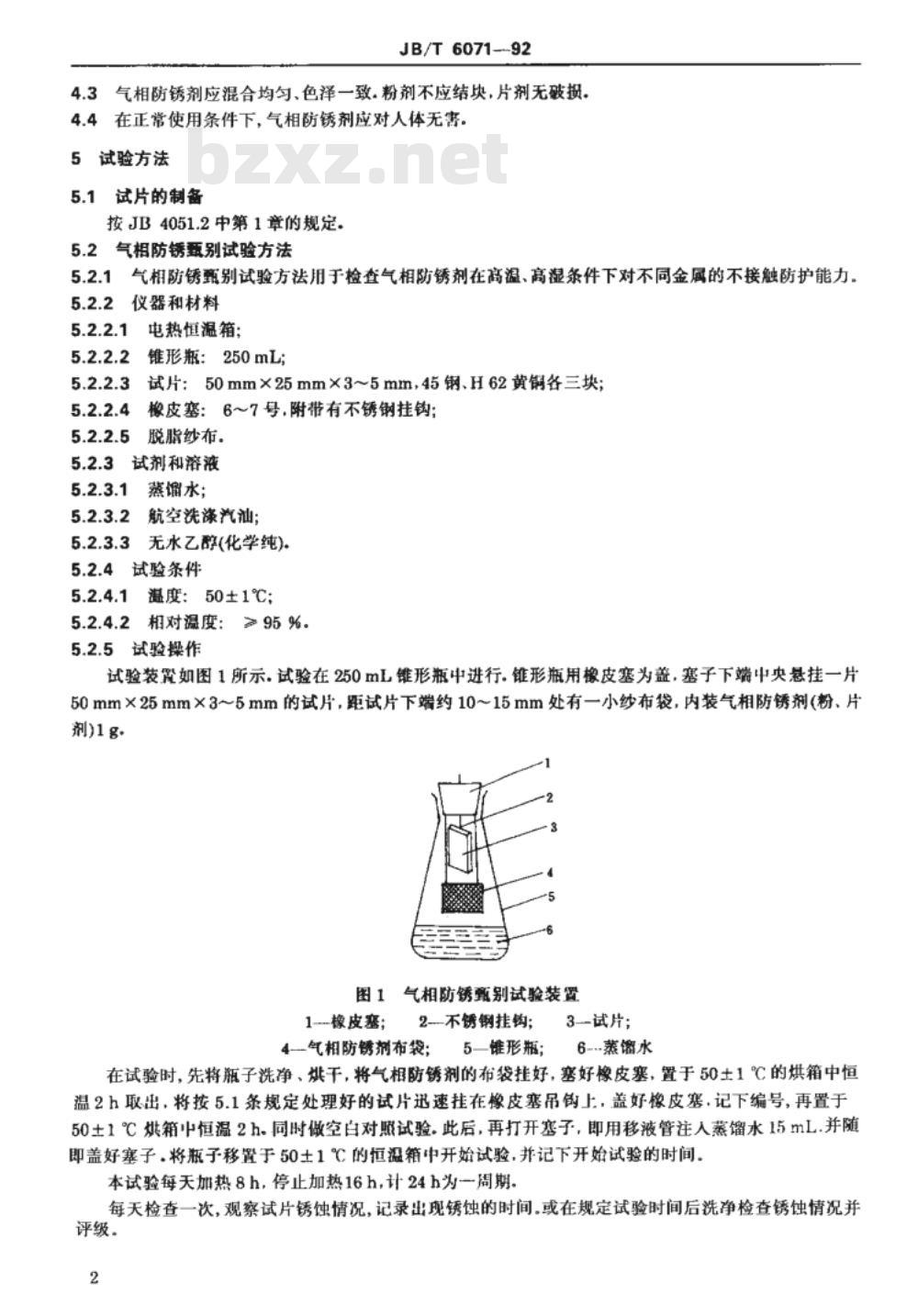

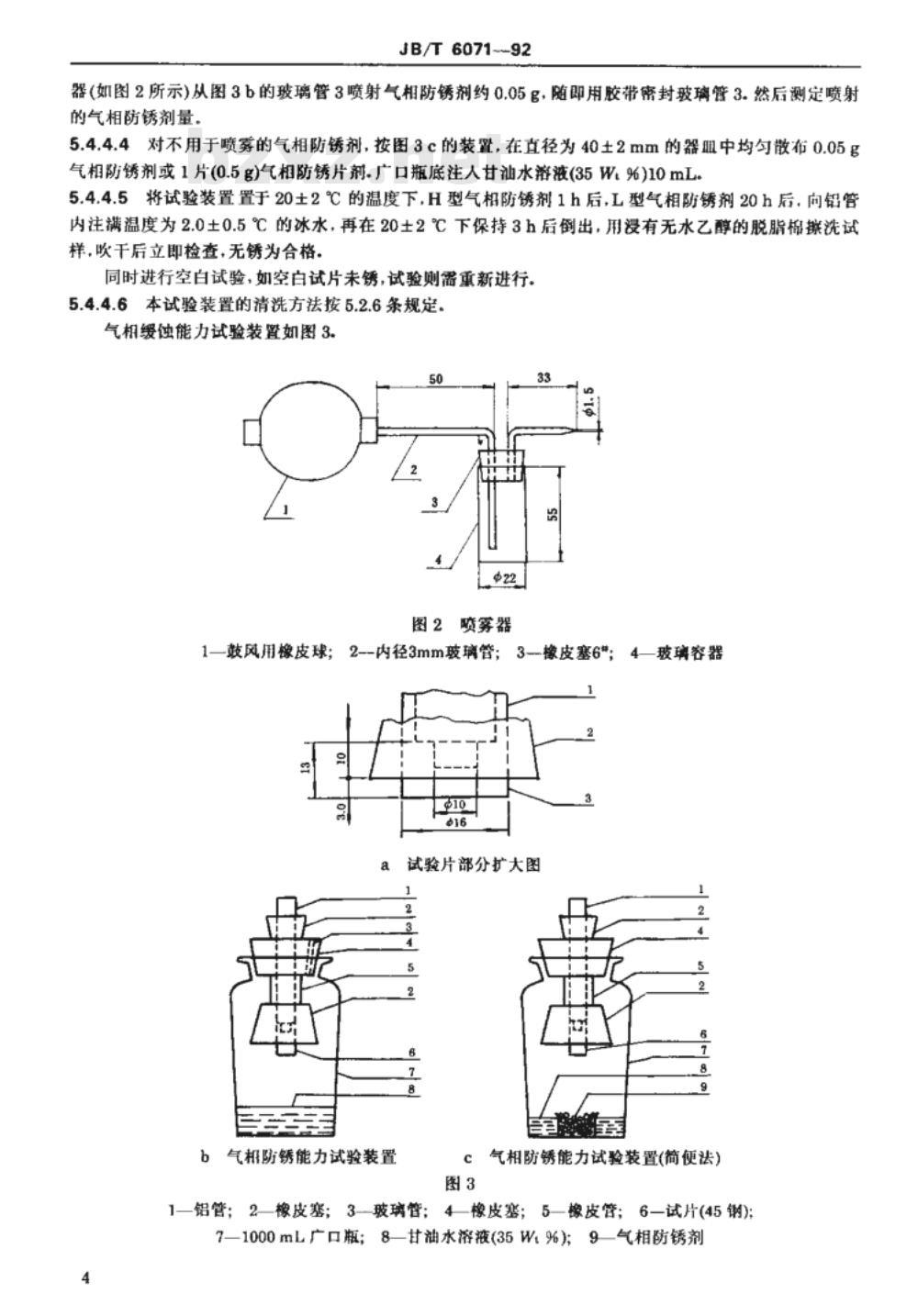

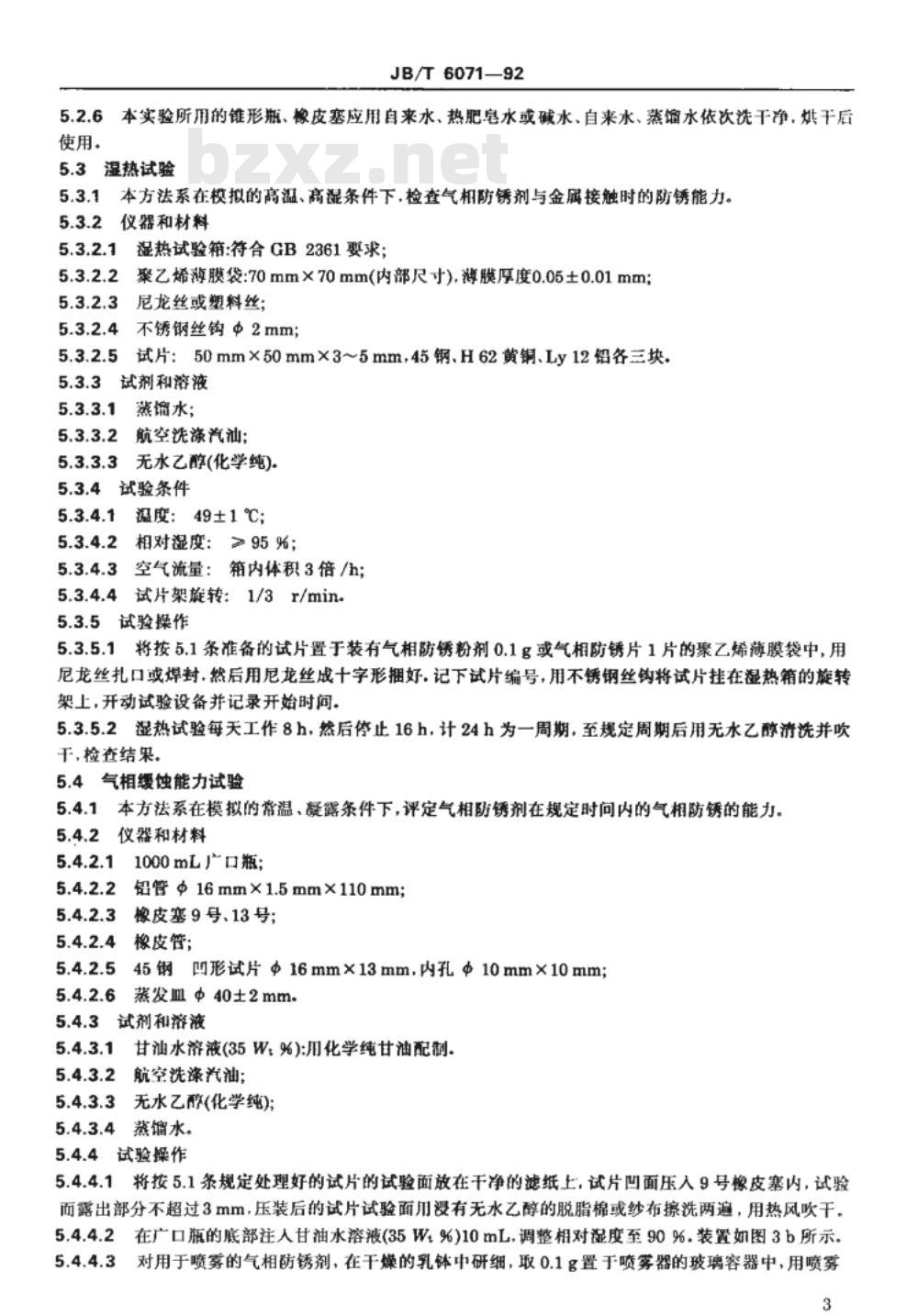

中华人民共和国机械行业标准 JB/T 6071-92 气相防锈剂 本标准规定了气相防锈剂的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。适用于密封包装系统中金属材料及制品封存防锈用气相防锈剂（粉、片剂）。 1 主题内容与适用范围 本标准规定了气相防锈剂的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于密封包装系统中金属材料及制品封存防锈用气相防锈剂（粉、片剂）。 2 引用标准 GB619 GB2361 JB4051.1 JB4051.2 3 产品分类 气相防锈剂的类型按表1规定。 表1 气相防锈剂类型 | 类型 | 1-1 | 1-H | 2-L | 2-H | | ---- | --- | --- | --- | --- | | 适用范围 | 钢铁及有色金属 | 仅适用于钢铁 | - | - | 4 技术要求 4.1 气相防锈剂的试验要求应符合表2规定，诱导期应小于20小时，除非另有要求。 表2 气相防锈性能指标 | 类型 | 1L | 1-H | 2-L | 2-H | | ---- | --- | --- | --- | --- | | 气相防锈甄别试验 | 钢、黄铜7周期合格 | 钢、黄铜7周期合格 | 钢7周期合格 | 钢7周期合格 | | 气相缓蚀能力试验 | 合格 | 合格 | 合格 | 合格 | 4.2 气相防锈剂应混合均匀，色泽一致，粉剂不应结块，片剂无破损。 4.3 在正常使用条件下，气相防锈剂应对人体无害。 5 试验方法 5.1 试片的制备：按JB4051.2中第1章的规定。 5.2 气相防锈甄别试验方法 5.2.1 本试验用于检查气相防锈剂在高温、高湿条件下对不同金属的不接触防护能力。 5.2.2 仪器和材料 - 电热恒温箱 - 锥形瓶（250mL） - 试片（50mm×25mm×3~5mm，45钢、H62黄铜各三块） - 橡皮塞（6～7号附带有不锈钢挂钩） - 脱脂纱布 5.2.3 试剂和溶液 - 蒸馏水 - 航空洗涤汽汕 - 无水乙醇（化学纯） 5.2.4 试验条件 - 温度：50±1℃ - 相对湿度：≥95% 5.2.5 试验操作：试验在250mL锥形瓶中进行，瓶口封好后放入烘箱中恒温2小时。试片挂入瓶中，并用移液管注入蒸馏水，试验每天加热8小时，停止加热16小时，计24小时为一周期。 5.3 湿热试验 5.3.1 本方法在模拟的高温、高湿条件下检查气相防锈剂与金属接触时的防锈能力。 5.3.2 仪器和材料 - 湿热试验箱（符合GB2361要求） - 聚乙烯薄膜袋（70mm×70mm，厚度0.05±0.01mm） - 尼龙丝或塑料丝 - 不锈钢丝钩（直径2mm） - 试片（50mm×50mm×3~5mm，45钢、H62黄铜、Ly12铝各三块） 5.3.3 试剂和溶液 - 蒸馏水 - 航空洗涤汽汕 - 无水乙醇（化学纯） 5.3.4 试验条件 - 温度：49±1℃ - 相对湿度：95%
