【机械行业标准(JB)】 磁粉探伤用标准试块

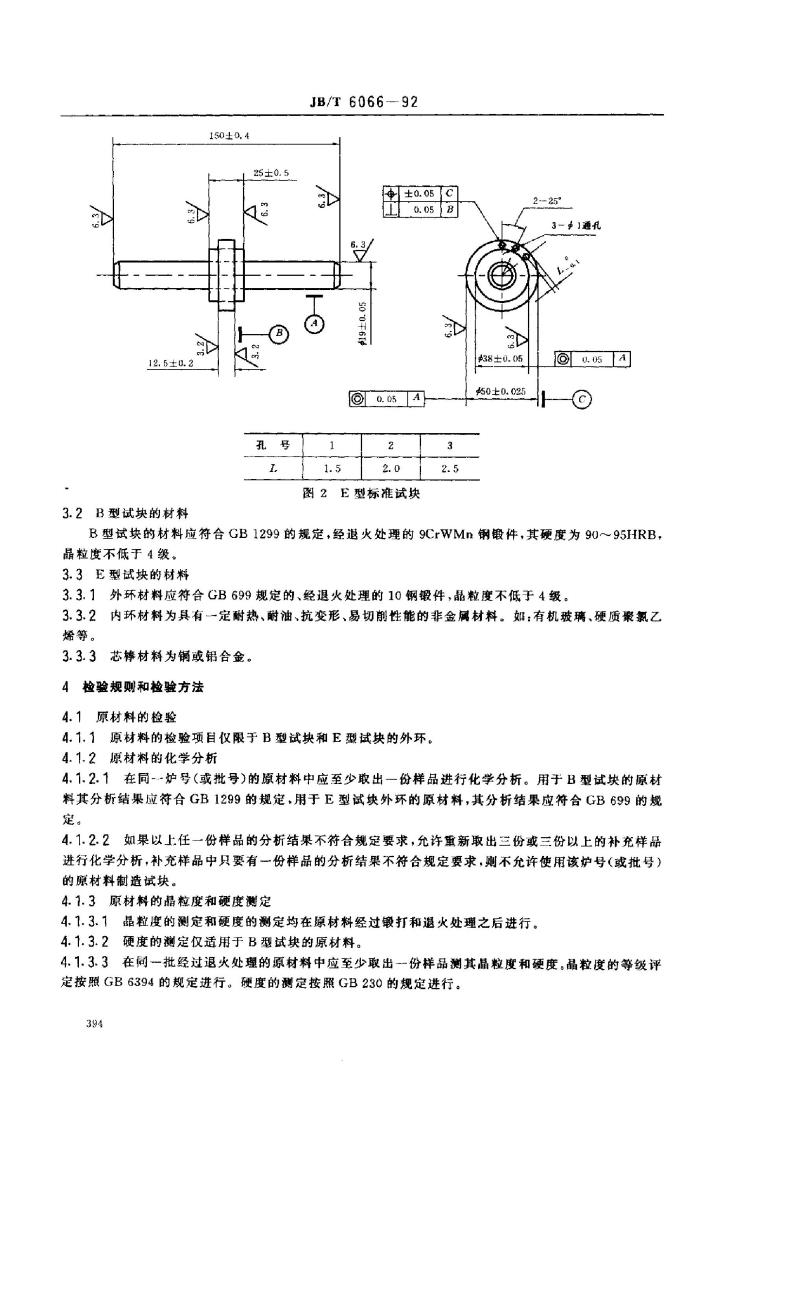

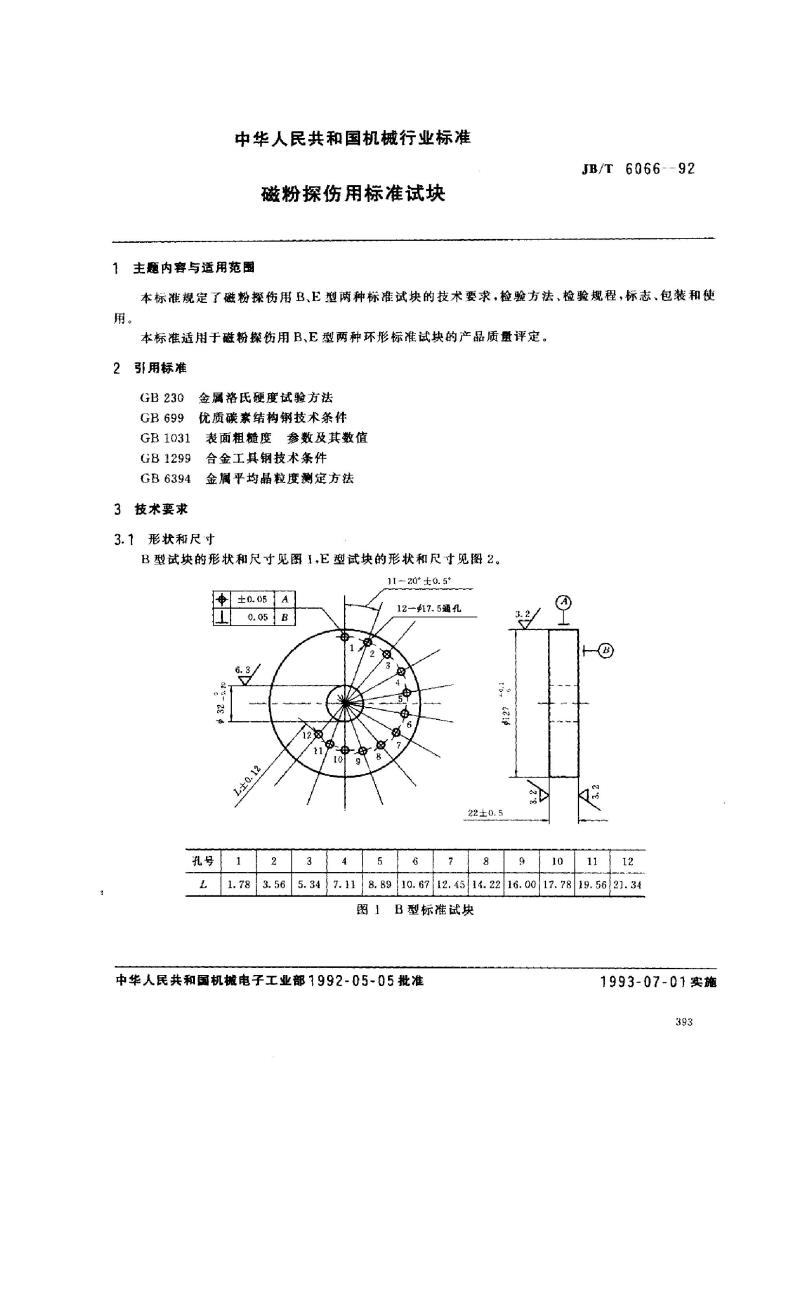

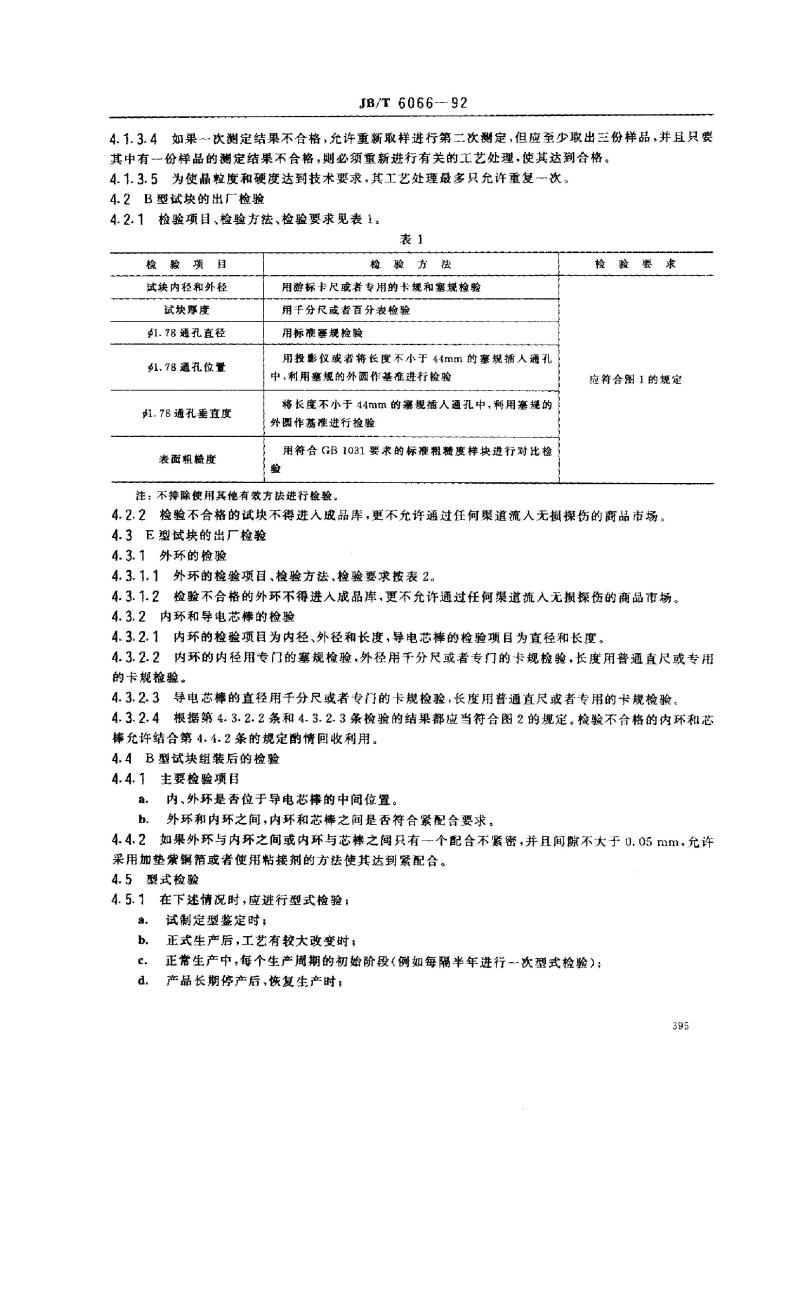

中华人民共和国机械行业标准 磁粉探伤用标准试块 JB/T 6066--92 本标准规定了磁粉探伤用B型和E型两种标准试块的技术要求、检验方法、检验规程、标志、包装和使用。适用于磁粉探伤用B型和E型两种环形标准试块的产品质量评定。 2 引用标准 GB230 金属格氏硬度试验方法 GB 699 优质碳素结构钢技术条件 GB 1031 表面粗糙度参数及其数值 GB 1299 合金工具钢技术条件 GB 6394 金属平均晶粒度测定方法 3 技术要求 3.1 形状和尺寸 B型试块的形状和尺寸见图1，E型试块的形状和尺寸见图2。 3.2 B型试块的材料 B型试块的材料应符合GB1299的规定，经退火处理的9CrWMn钢锻件，其硬度为90～95HRB，晶粒度不低于4级。 3.3 E型试块的材料 3.3.1 外环材料应符合GB699规定的、经退火处理的10钢锻件，晶粒度不低于4级。 3.3.2 内环材料为具有一定耐热、耐油、抗变形、易切削性能的非金属材料，如有机玻璃、硬质聚氧乙烯等。 3.3.3 芯棒材料为铝合金或其他合适材料。 4 检验规则和检验方法 4.1 原材料的检验 4.1.1 原材料的检验项目仅限于B型试块和E型试块的外环。 4.1.2 原材料的化学分析 4.1.2.1 在同一炉号（或批号）的原材料中应至少取出一份样品进行化学分析，B型试块的原材料分析结果应符合GB1299的规定，E型试块外环的原材料应符合GB699的规定。 4.1.2.2 如果以上样品分析结果不符合规定要求，允许重新取出三份或三份以上的补充样品进行分析，若其中任何一份不合格，则不允许使用该炉号（或批号）的原材料。 4.2 B型试块的出厂检验 4.2.1 检验项目包括试缺内径和外径、试块厚度、通孔直径等，检验方法使用游标卡尺或专用卡规和塞规，表面粗糙度可使用符合GB1031要求的标准粗糙度样块进行对比检验。 4.2.2 检验不合格的试块不得进入成品库，不得流入市场。 4.3 E型试块的出厂检验 4.3.1 外环的检验项目和方法按表格规定进行，检验不合格的外环不得进入成品库。 4.3.2 内环和导电芯棒的检验，包括内径、外径、长度等项目，检验方法使用塞规、卡规、千分尺等工具。
