【机械行业标准(JB)】 磁粉探伤用标准试片

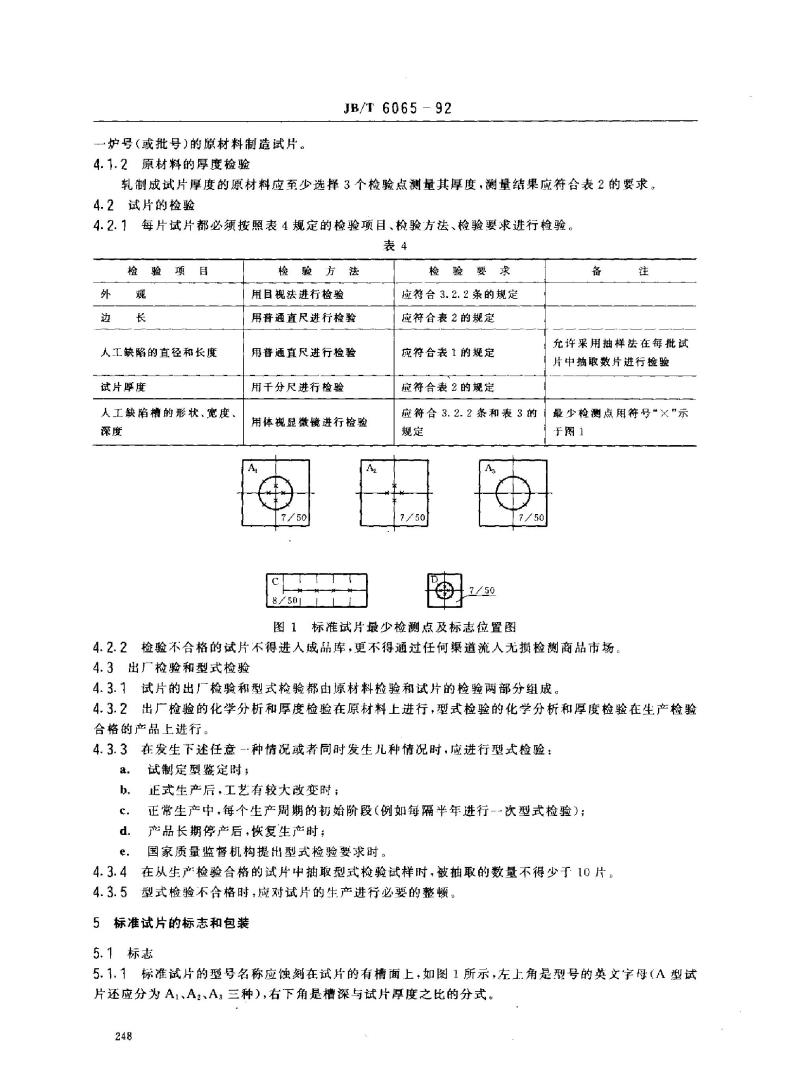

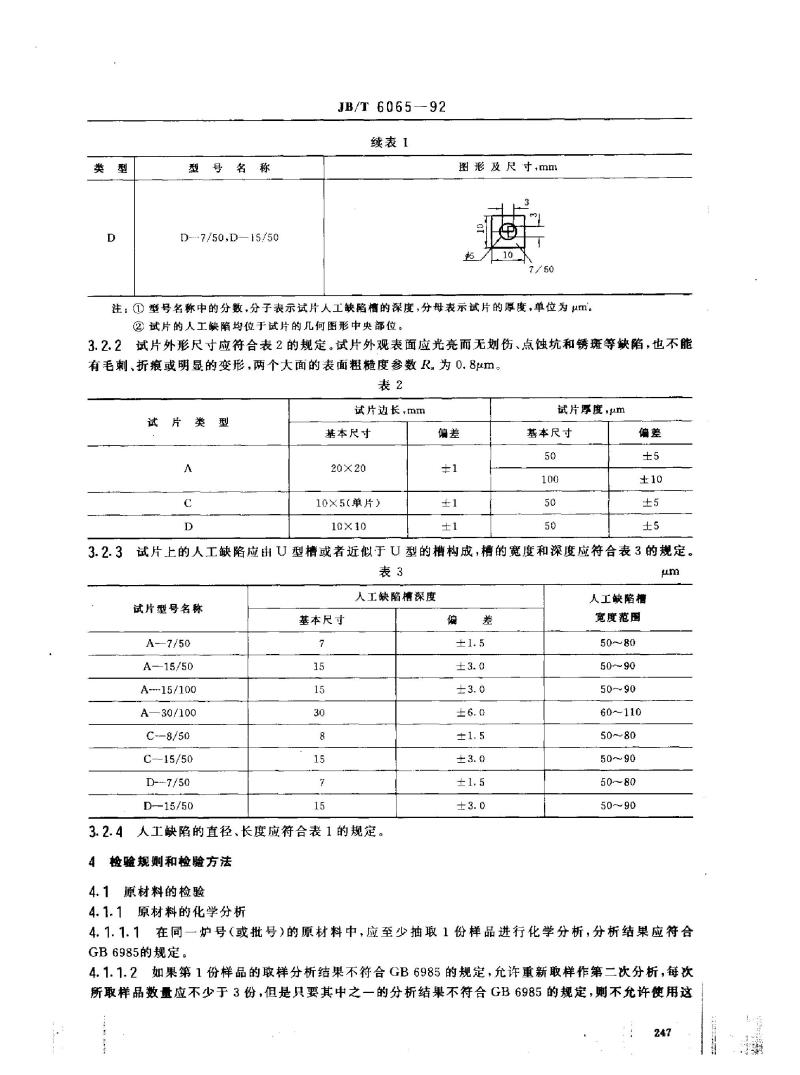

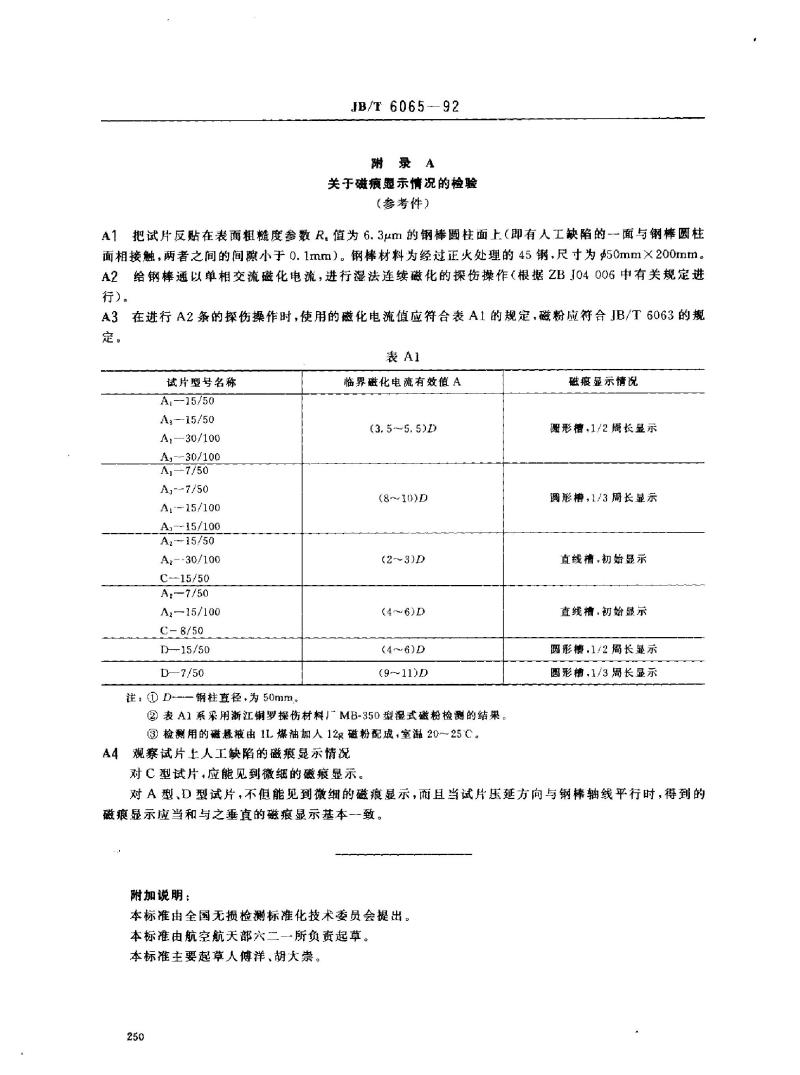

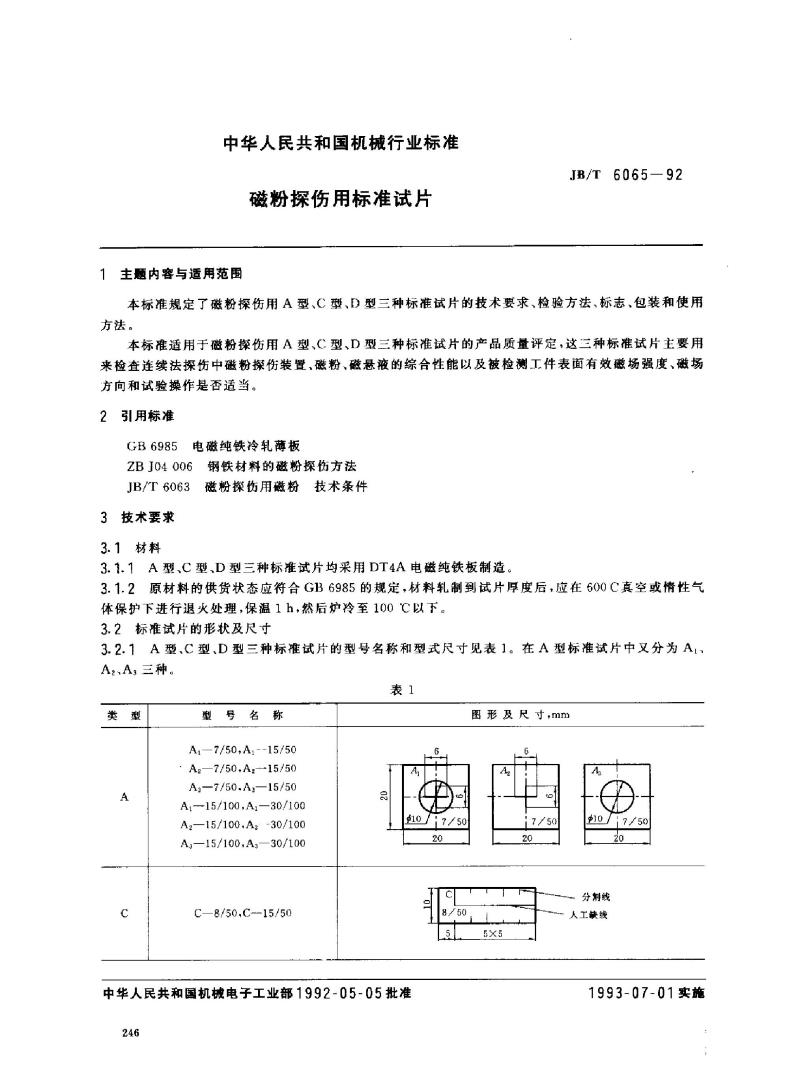

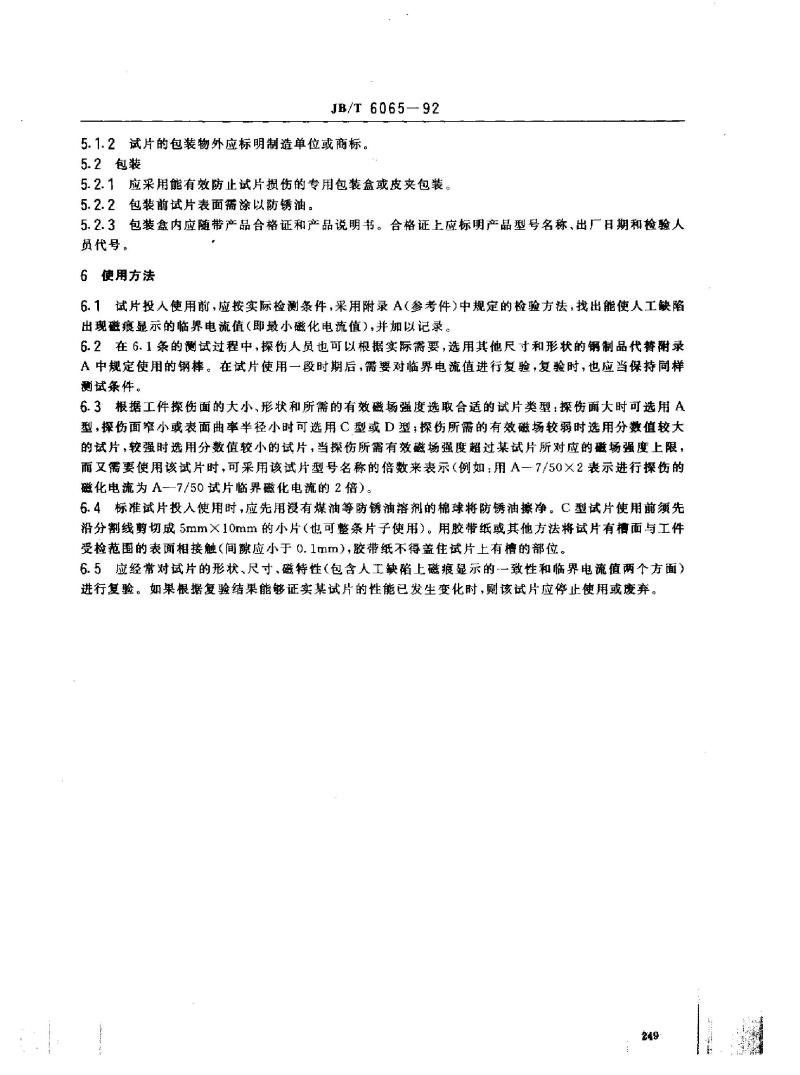

中华人民共和国机械行业标准 磁粉探伤用标准试片技术条件 1. 主题内容与适用范围 本标准规定了磁粉探伤用A型、C型、D型三种标准试片的技术要求、检验方法、标志、包装和使用方法。适用于磁粉探伤用A型、C型、D型三种标准试片的产品质量评定。这三种试片主要用于检查连续法探伤中磁粉探伤装置、磁粉、磁悬液的综合性能，以及被检测工件表面有效磁场强度、磁场方向和试验操作是否适当。 2. 引用标准 - GB6985 电磁纯铁冷轧薄板 - ZBJ04006 钢铁材料的磁粉探伤方法 - JB/T 6063 磁粉探伤用磁粉技术条件 3. 技术要求 3.1 材料 3.1.1 A型、C型、D型三种标准试片均采用DT4A电磁纯铁板制造。 3.1.2 原材料的供货状态应符合GB6985的规定，材料轧制到试片厚度后，应在600°C真空或惰性气体保护下进行退火处理，保温1小时，然后炉冷至100°C以下。 3.2 标准试片的形状及尺寸 3.2.1 A型、C型、D型三种标准试片的型号名称和型式尺寸见表1。A型标准试片又分为A1、A2、A3三种。 表1 各类型试片的型号及尺寸 | 类型 | A | C | D | |------|----|---|---| | 型号名称 | A1—7/50, A1—15/50 | C—8/50, C—15/50 | D—7/50, D—15/50 | | 尺寸（mm） | 7/50, 15/50, 7/100, 15/100 | 8/50, 15/50 | 7/50, 15/50 | 注：试片的人工缺陷槽位于几何图形中央，槽深和槽宽需符合表3的规定。 3.2.2 试片外形尺寸应符合表2的规定，表面应光亮，无划伤、点蚀、锈斑等缺陷，不得有毛刺、折痕或明显的变形，两个大面的表面粗糙度为0.8μm。 表2 试片的外形尺寸要求 | 类型 | A | C | D | |------|---|---|---| | 边长（mm） | 20×20 | 10×5 | 10×10 | | 厚度（μm） | 50 | 100 | 50 | | 偏差（mm） | ±1 | ±1 | ±1 | 3.2.3 试片上的人工缺陷槽应由U型槽或近似于U型的槽构成，槽的宽度和深度应符合表3的规定。 表3 人工缺陷槽深度与宽度要求 | 型号名称 | A—7/50 | A—15/50 | A—15/100 | A—30/100 | C—8/50 | C—15/50 | D—7/50 | D—15/50 | |----------|--------|---------|----------|----------|--------|---------|--------|---------| | 槽深（μm） | 50-80 | 50-90 | 50-90 | 60-110 | 50-80 | 50-90 | 50-80 | 50-90 | 4. 检验方法 4.1 原材料的检验 4.1.1 原材料的化学分析 在同一炉号（或批号）内的原材料，应至少抽取1份样品进行化学分析，分析结果应符合GB6985的规定。如分析结果不符合要求，允许重新取样分析。 4.1.2 原材料的厚度检验 轧制成试片厚度的原材料应至少选择3个检验点测量，测量结果应符合表2的要求。 4.2 试片的检验 每片试片都必须按表4规定的项目进行检验。 表4 试片检验项目与方法 | 检验项目 | 检验方法 | 检验要求 | |----------|----------|----------| | 外观 | 目视检查 | 符合3.2.2条规定 | | 试片厚度 | 千分尺检查 | 符合表2的规定 | | 人工缺陷 | 显微镜检查 | 符合表3的要求 | 注：检验时可采用抽样法，每批试片中抽取若干片进行检验。 本标准由机械电子工业部提出并归口，由航空航天工业部第六二一研究所负责起草。
