GB/T21505—2008
5.6毫米运动手枪
5.6mmSportpistol
2008-03-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码热伤
2008-05-01实施
本标准由中国兵器装备集团公司提出，前言
本标准由中国吴器工业标准化研究所归口。本标准起草单位：重庆长风机器有限任公司本标准主要起草人：王明君，周宗林、王家勇、罗浩然，邱年生、款光诚。GB/T21505—2Q08
1范围
5.6毫米运动手枪
GB/T21505—2008
本标准规定了5.6毫米运动手枪的分类与分级、要求、试验方法、检验规则、标志、包装、运输，贮存等内容，
本标准适用于5.6毫米标准手枪和慢射手枪的制造与验收。2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括励误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，eqv1SO780：1997）WJ/Z204兵器气相防锈包装指南
WJ298包装标志用宇型及符号
WJ1270枪炮产品打印记和字型
3术语和定义
下列术语和定义适用于本标难。3.1
5.6毫米标准手枪5.6mmstandardpistol使用5.6毫米运动长弹，枪械结构限制较多采用自动装填方式，符合国际射击联合会（ISSF)竞赛规则要求的射击竞赛用手枪。
5.6毫米慢射手枪5.6mmfreepistol使用5.6毫米运动长弹枪械结构限制较少、采用手动单发装填方式，符合国际射击联合会（ISSF）竞赛规则要求的射击竞赛用手枪。3.3
远弹abnormaloffsetpointofimpact以10发弹为一组进行射击密集度试验时，一发弹的弹着点与其他九发弹的平均弹着点距离大于其他九发弹的敏布圆直径（弹孔距高和散布圆直径以弹孔中心计算)的弹。4分类与分级
4.1分类
5.6毫米运动手枪按用途分为：
a)5.6毫米标准手枪：
6）5.6毫米慢射手枪。
4.2分缎
5.6毫米运动手枪接射击密巢度分为a）特级1
b）比赛级。
GB/T21505—2008
5要求
5.1尺寸
5.1.1全艳尺寸
标准手枪（长×高×宽）：应不大于300mm×150mm×50mm。5.1.2零（部）件及装配尺寸
零（部）件尺寸，装配尺寸均应特合产品图样的规定5.2质最
标准手枪（包括附件，配重和一个空弹厘）：不大手1.4kg。5.3外观质量
5.3.1金属件
金属件的外表面质量应符合以下要求：a）零件的表面粗糙度应符合产品图样及标准样件的要求b）外表面处理层应牢固，色择均匀，不应有花班，擦伤，划痕及锈迹等缺陷：零件的外表面不应有裂纹、夹层，毛刺、锈独、矫正压痕、气孔、虚焊、烧穿及超出标准样件的擦伤、碰伤等缺陷：
d）焊接体应牢固，焊接体的焊接部位不应有裂纹、气孔漏焊及烧穿等缺陷：e）接件应牢固，锦接部位的铆钉头应完整，不应有飞边，零件不应有损伤。5.3.2木质件
本质件的外观质量应符合以下要求：a）表面不应有死节、婴较，划伤、压伤、木屑等：b）表面涂层应附若牢固、厚度均勾、色译一致，不应有漏漆，堆积，起皱，起皮、脱落和明显流痕。5.4枪管
5.4.1抢管口径为5.6mm，
5.4.2标准手枪枪管长度不大于153mm，不应在枪管上开孔.5.4.3弹、线腹同轴度公差不大于40.05mm，弹、线膛表面粗髓度R最大允许值分别为0.2μm和0.4μm。5.4.4抢管口部，尾端面，配合面不应有毛刺及碰痕。5.5标准手枪弹厘
5.5.1托弹板在弹厘中运动时，不应卡滞。5.5.2每个弹厘应只能装人五发枪弹，装满五发弹后应有适当的下沉量。5.6机引力
5.6.1板机引力应可调整，调整范围为：a）标推手枪为9.8N~14.7N
b）慢射手枪为0.049N~1.96N。
5.6.2标准手枪的一道火与二道火应有明显的感觉，一道火及二道火行程应可调整。5.7瞄准机构
5.7.1标准手枪瞄准基线长应不大于220mm。5.7.2瞄准机构应能进行高低、方向的微调，动作应灵活、定位应准确，可靠，调整时应能发出可听见的响声，调整紧定后应半固，射击过程中不应松动。5.7.3照门缺口宽度和难星宽度应有分组并能调整，且在射击过程中不应松动。5.8握把

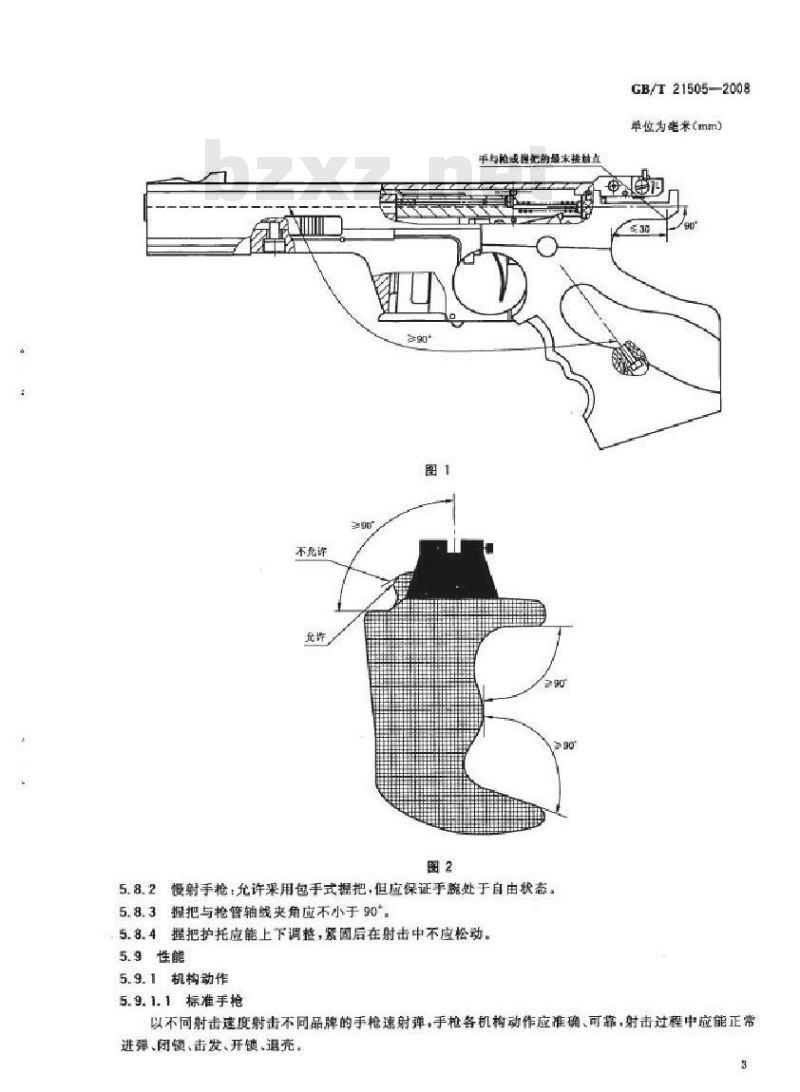

5.8.1标准手枪：握持手枪时大拇指与食指之间的最高部位不应超过枪管中心线，虎口深度不应大于30mm。各项尺寸要求见图1.图2所示。2
不免许
手与抢感递记的最末接敏点
5.8.2慢射手枪：允许采用包手式握把，但应保证手腕处于自由状态。5.8.3握把与枪管轴线夹角应不小于905.8.4握把护托应能上下调整，紧固后在射击中不应松动。5.9性能
5.9.1机构动作
5.9.1.1标准手枪
GB/T215052008
单位为毫米（mm）
以不同射击速度射击不同品牌的手枪速射弹，手枪各机构动作应准确，可靠，射击过程中应能正常进弹、闭锁、击发、开锁.退壳。GB/T21505—2008
5.9.1.2慢射手枪
手枪各机构动作应准确、可靠，射击过程中应能正常进弹、闭锁，击发、开锁、退壳。5.9.2射击密集度
5.9.2.1标准手枪射距为25m，使用比赛级5.6mm手枪速射弹（D≤2.5），射击密集度D应符合表1的规定，
表1射击密集度
射告密集度
三肥平均散布直轻Dine
单靶最大胶布直径D
手艳等级
单位为障米
比妻毁
5.9.2.2馒射手枪射距为50m+使用特级5.6mm运动长弹（Dlg0≤1.0），射击密集度Dc应待合表2的规定。
表2射击密集度
射击密集度
三舰平均政布直径D1o
单艳最大脑车直径D
5.9.3射击准确度
手枪等级
单位为厘米
比赛级
标准手枪射距为25m，慢射手枪射距为50m，平均弹着点至瞄难环中心的距离应不大于1.5cm同时髓准机构在高低和方向上均应有不小于1.5mm的调整余量。5.10可靠性
5.10.1标准手抢实弹射击4000发和2000次空抢击发，不应出现破损零件，故障率不应超过2%，试验后，扳机引力、瞄准机构、射击密集度和难确度应分别符合5.6.5.7、5.9.2和5.9.3的规定。5.10.2侵射手枪实弹射击2000发和2000次空枪击发，不应出现被损零件，故障率不应超过2%。试验后.扳机引力、瞄准机构、射击密集度和难确度应分别符合5.6、5.7.5.9.2和5.9.3的规定，5.11安全性
射击过程中闭锁支排面不应有期块、竭陷和裂较等缺陷，其他零件不应变形、损伤，弹壳上不应有凸出和出现深圈痕。
6试验方法
6.1尺寸
全枪及零、部件尺寸及装配尺寸，用专用量具、通用量具等进行检查。6.2质量
使用规定的计量器具测量。
6.3外观质量
全枪及零、部件外观用目视的方法检查。6.4枪管
用专用量具检查口径，长度用通用量具检查，其余目视检查。6.5标准手枪弹回
以手压托弹板检查其运动灵活性，并将教练弹装人弹厘检查装弹数，检查装弹量。4
6.6扳机引力
GB/T21505—2008
6.6.1用测量精度为生0.01N的专用计量器具进行检测。6.6.2检测时枪管应垂直，测量点应在扳机拇指扣动圈弧面的中点，施加与枪轴线平行的力，此力逐渐增大，直至击发，此瞬闻的力为扳机引力。6.6.3用手触法检查标准手枪扳机一，二道火的性能。6.7瞄准机构
用通用量具检测醋准基线长度，以手动、耳听的方法检查各调整机构的灵活性及可靠性。6.8握把
采用目测，手触量具测量等方法进行检验。6.9机构动作
6.9.1标准手枪
使用不少于两个品牌的手枪速时弹各射击20发普通弹，且每个品牌弹的一半弹数按每4秒5发的射击速度进行射击，检查手枪的机构动作，6.9.2慢射手枪
用30发普通枪弹进行射击，检查手枪的机构动作。6.10射击密集度
6.10.1将手枪夹持在固定枪架上，标准手枪射距25m士0.1m，慢射手枪射距为50m士0.1m。6.10.2正式射击前预射10发枪弹温检。6.10.3标准手枪、侵射手枪分别使用手枪速射弹（比赛级），运动长弹（特级）连续射击三靶，每靶10发，射击速度为每分钟10发～15发。6.10.4以弹孔中心计算散布直径，包容10发弹孔的最小直径即为散布圆直径，记录单靶散布圈直径，并计算三靶平均散布图直径。6.10.5当出现远弹时该靶不计，应复试一靶。6.11射击准确度
6.11.1手枪夹持在固定枪架上，标准手枪射距25m土0.1m+慢射手枪射距为50m士0.1m6.11.2调整瞄难机构后，标准手枪、慢射手枪分别使用手枪速射弹（比赛级）、运动长弹（特级）瞄难射击10发。
6.11.3测量10发弹散布圆直径及平均弹着至瞄准环中心的距离。6.12可靠性
6.12.1标准手枪
6.12.1.1射击时应使用配各的需个弹厘交叉进行射击，6.12.1.2试验分40个循环，每个循环射击100发弹。前20个循环按每分钟10发~15发的射击速度进行射击，每个循环后应空枪击发（应塞人弹避保护寒）100次；后20个循环按每4秒5发的射击速度进行射击。
6.12.1.3每个试验循环实弹射击100发枪弹后，应空冷至室温，擦扰枪管内障及枪机弹底窝面，每五个带环完成后进行分解、清洗、撤拭、涂油，并以月视检查零件有无破摄和交形，每天每支枪不应超过2000次击发
6.12.1.4累计射弹4000发，空枪击发2000次后，按6.6.6.7.5.10和6.11分别检查板机引力、准机构、射击密集度、射击准确度。6.12.2慢射手枪
6.12.2.1射击速度为每分钟10发~15发。6.12.2.2试验分20个循环，每个循环先实弹射击100发，然后空枪击发（应将弹壳装人弹瞳）100次。6.12.2.3每个试验循环射击100发枪弹后，应空冷至室温，换拭枪管内腔及枪机弹底窝面每五个循GB/T21505—2008
环完成后进行分解，清洗、换拭，涂油，并以目视检查零件有无破损和变形。每天每支枪不应超过2000次击发，
6.12.2.4累计射弹2000发、空枪击发2000次后，按6.6.6.7.6.10和6.11分别检查机引力、瞄准机构、射击密集度、射击准确度。6.12.3试验记录
试验结束后记录，零件破损，变形情况，以及试验终了时手枪的扳机引力，瞄准机构状况，射击密集度、射击准确度。
6.13安全性
特慢射手枪固定在枪架上，射击两爱强装药弹，目视检查手枪零件和弹壳。检验规则
7.1检验分类
本标准规定的检验分类如下，
a)鉴定检验：
b)质量一致性检验。
7.2鉴定检验
7.2.1检验时机
当出现下列情况之一时，应进行鉴定检验：新产品定型或老产品转产时：
b）产品停产一年以上，重新恢复生产时：c)产品结构，材料或工艺有重大改变，可能引起产品性能改变时：d）质量一致性检验结果与上次相比有较大差异时：合同有规定时：
国家质量监督机构提出进行鉴定检验时。7.2.2检验项目
鉴定检验项目见表3。
表3检验项目
控验目
外观质量
手检标志
标准手枪弹
扳机引力
醋难机构
机构动作
射击密集度
射击难确康
可赢性
安全性
警定检验
注：零必检项目，一
不检项目，
质量一致性检验
要求章务号
8,1,8,3
检验方法章条号wwW.bzxz.Net
7.2.3检验顺序
检验顺序按表3所列顺序。
7.2.4样本量及合格判据
样本量及合格判据按鉴定试验大纲的规定。7.3质量一致性检验
7.3.1检验项目
质量一致性检验项目见表3。
7.3.2检验顺序
检验顺序按表3所列顺序。
7.3.3检验数量
手枪的检验应100%进行，
7.3.4合格判据
所有检验结巢符合第5章要求，则判定手枪合格。8标志
8.1手枪标志
8.1.1标志的基本内容应包括：
a）型号：
b）编号，
c）制造厂标记，
8.1.2手枪标志部位应符合产品图样要求。8.1.3标志用字型应符合W1270的规定，8.2包装标志
GB/T21505—2008
8.2.1包装箱上应有产品名称、型号、枪号、数量，制造厂名和厂址，生产日期等标志。8.2.2包装箱上的字型应符合WJ298的规定。8.2.3包装箱上应按GB/T191的规定，标明“拍湿”“小心轻放”等包装储运图示标志。8.3标志要求
标志应正确清晰、完整、附着牢固。8.4标志检验方法
用目视方法进行检查，
9包装、运翰、贮存
9.1包装
9.1.1防护包装
9.1.1.1手枪在包装前应换执干净，并进行防腐处理。9.1.1.2手枪采用油封包装，外加塑料薄膜密封·并符合WJ/Z204的要求9.1.1.3防护包装用目视方法进行检查。9.1.2装箱
9.1.2.1手枪应单支包装，在包装箱内应定位可靠，不应松动。9.1.2.2装箱的产品应附有合格证（含靶样）、使用说明书及装箱清单。9.1.2.3装箱用目视方法进行检查，GB/T21505—2008
9.2包装检验
9.2.1检验项目
包装检验项目按表4的规定。
9.2.2检验数量
包装检验应100%进行
9.2.3合格判据
控验项目
包装标志
防护包装
表4包装检验项目
要求章聚号
9.1. 1.1.9.1.1, 2
9.1.2.1.9.1. 2.2
所有检验结果符合要求，则判定包装检验合格。9.3运输
9.3.1手枪在运输过程中应小心轻放，不应疆撞和摔跌。9.3.2手抢在运输过程中应有防雨，防潮，防母晒等措施。9.4赠存
9.4.1手抢应贮存在干燥、通风的室内库房，且应保持室内相对稳定的温度和湿度。9.4.2手枪在贮存过程中应防潮、防需、防晒，不应与酸、破等腐蚀性物品混放9.4.3手枪在此存中应定期进行检查。检验方法章条号
