GB/T21504—2008
5.6毫米运动步枪
5.6mmSporting rifle
2008-03-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
酸致防价
2008-05-01实施
本标准由中国兵器装备集团公司提出。前言
本标准由中国兵器工业标准化研究所归口。本标准起草单位：建设工业（集团）有限责任公司本标准主要起草人：龚建、缪东林，邓平、龚小平，尹智武，刘佳、刘远秋。GB/T21504—2008

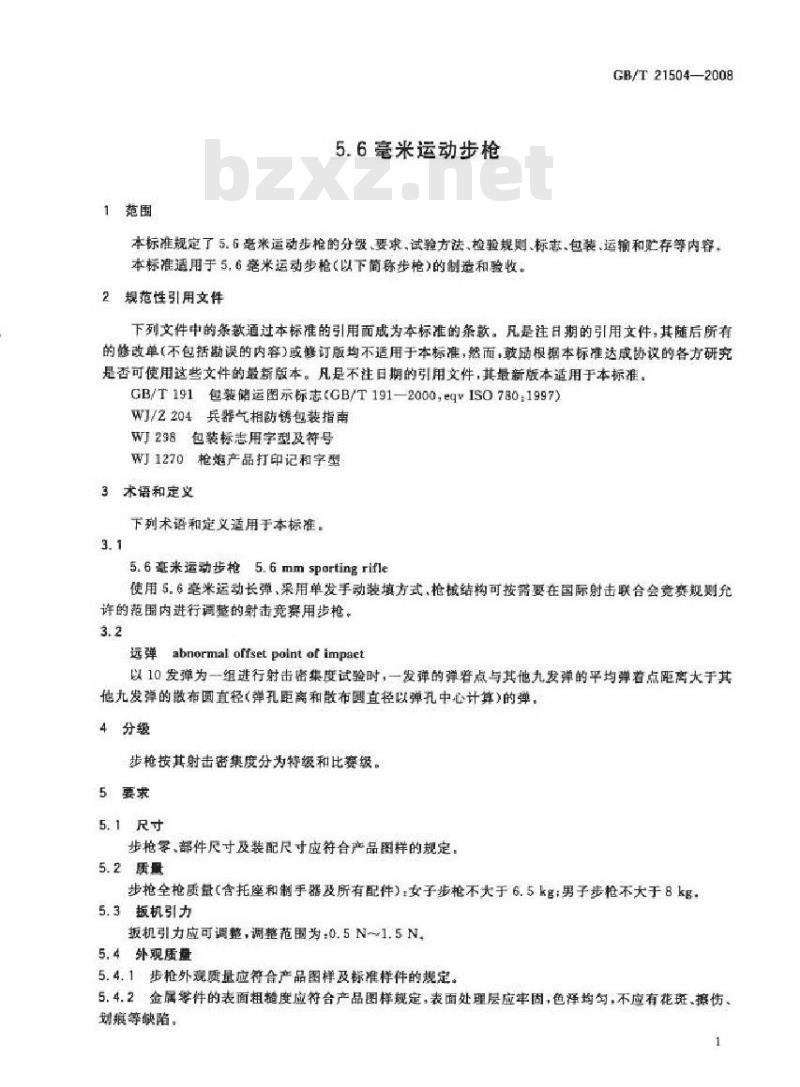

1范围
5.6毫米运动步枪
GB/T21504—2008
本标准规定了5.6毫来运动步枪的分级、要求、试验方法、检验规则、标志、包装、运输和贮存等内容，本标准适用于5.6毫米运动步枪（以下简称步枪）的制造和验收。2规范性引用文件
下列文件中的条款通过本标准的引用而感为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，eqVISO780：1997)WJ/2204兵器气相防锈包装指南
WJ298包装标志用字型及符号
WJ1270枪施产品打印记和字型
3术语和定义
下列术语和定义适用于本标准。3.1
5.6毫米运动步枪
5.6mmsportingrifle
使用5.6毫米运动长弹、采用单发手动装填方式，枪核结构可按带要在国际射击联合会竞赛规则允许的范围内进行调整的射击竞赛用步枪，3.2
远弹abnormal offset point of impact以10发弹为一组进行射击密集度试验时，一发弹的弹若点与其他九发弹的平均弹着点距离大于其他九发弹的散布圆直径（弹孔距离和散布圆直径以弹孔中心计算）的弹。4分级
步检按其射击密集度分为特级和比级。5要求
5.1尺寸
步枪零、部件尺寸及装配尺寸应符合产品图样的规定，5.2质量
步枪全枪质量（含托座和制手器及所有配件）：女子步枪不大于6.5kg：男子步枪不大于8kg：5.3扳机引力
扳机引力应可调整，调整范围为：0.5N~1.5N5.4外观质量
5.4.1步枪外观质量应符合产品图样及标难样件的规定。5.4.2金属零件的表面粗趋度应符合产品图样规定，表面处理层应牢固，色泽均勾，不应有花班、擦伤、划痕等缺陷。
GB/T21504—2008
5.4.3金属零件表面不应有裂纹、爽层，毛刺，锈蚀，深刀痕、矫正压痕及超出标准样件的擦伤、碰伤等缺陷。5.4.4木质件表面不应有死节、裂纹，膝伤和碰伤，木质纹理方向应与枪托轴向基本一致5.4.5木质件、胶合板的速层和色虚均勾，不应有流痕，斑点，起泡、底及夹杂物等缺陷。5.5枪管
5.5.1枪管口径为5.6mm不应在抢管和加长的导管上打孔，安装任何改变弹道性能的装置，5.5.2弹摩直径与线壁直径同轴度公差不大于t0.05mm，枪管线脱，弹膜表面租橙度（Ra）最大允许值为0.2μm。
5.5.3枪管口部，尾端面不应有毛刺及痕。5.6击发机
击发机调整应灵活，稳定，一，二道火行程应有明显感觉，5.7瞄准具

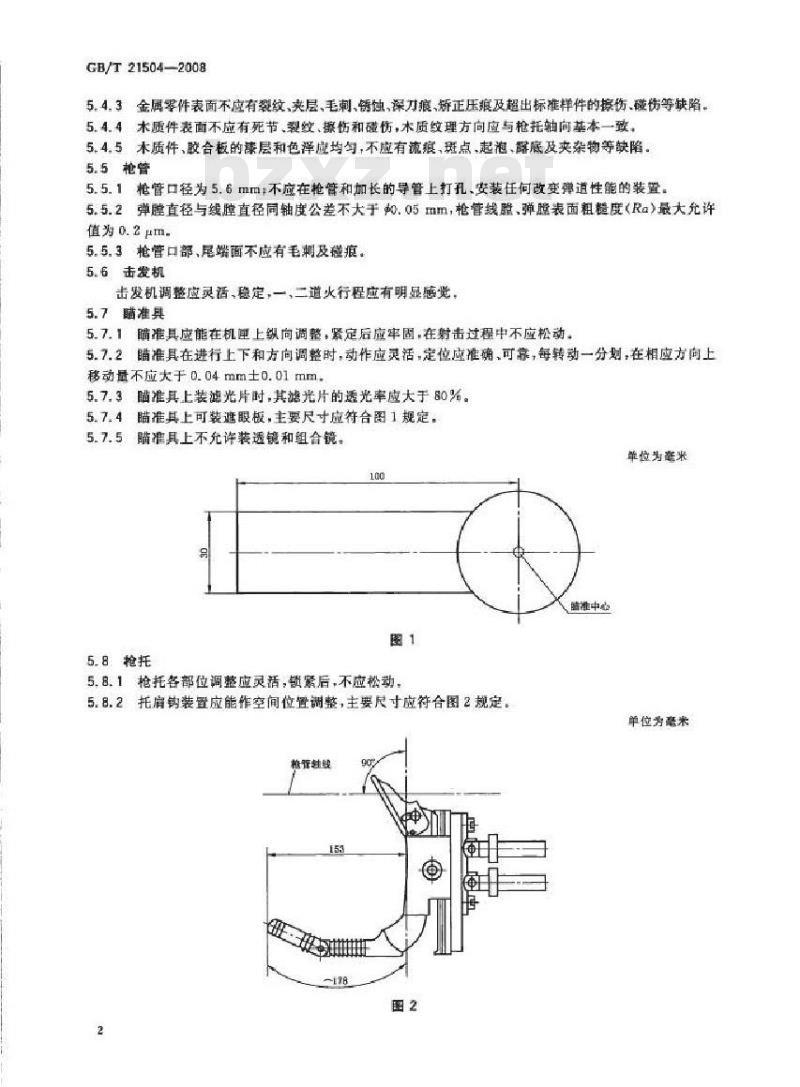

5.7.1瞄准具应能在机座上纵向调整，紧定后应牢固，在射击过程中不应松动。5.7.2瞄准具在进行上下和方向调整时，动作应灵活，定位应准确，可靠，每转动一分划，在相应方向上移动量不应大于0.04mm士0.01mm5.7.3瞄准其上装滤光片时，其滤光片的透光率应大于80%。5.7.4瞄准具上可装遮眼板，主要尺寸应符合图1规定，5.7.5瞄准具上不充许装透镜和组合镜。单位为毫来
畸准中心
5.8抢托
5.8.1枪托各部位调整应灵括，锁紧后，不应松动，5.8.2托肩钩装置应能作空间位置调整，主要尺寸应符合图2规定。单位为毫米
格蛋轴战
5.8.3贴肥板应能作空间位置调整，5.9枪皮带
抢皮带应美观，牢固，宽度不应超过40mm，5.10托座
托座在标尺内运动应灵错，固定后不应松动：在枪管轴线下不应超过200mm。5.11性能
5.11.1机构动作
GB/T215042008
步枪各机构动作应准确、可靠，射击过程中应能正常进弹、闭锁、击发、开锁和退壳。5.11.2射击密集度

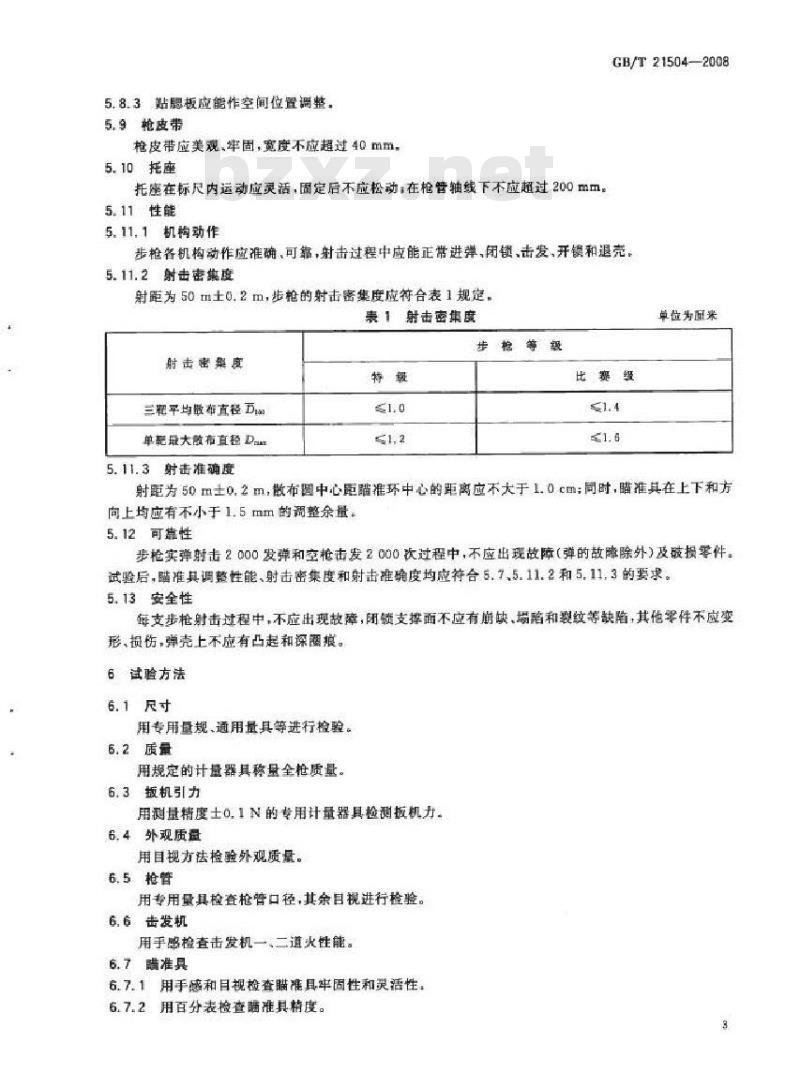

射距为50m土0.2m，步枪的射击密集度应符合表1规定。表射击密集度
步枪等级Www.bzxZ.net
射击集度
三平均散布直径Ds
单肥最大散布直径Da
5.11.3射击准确度
比赛级
单位为厘米
射距为50m土0.2m，散布國中心距瞄准环中心的距离应不大于1.0cm：同时，瞄准具在上下和方向上均应有不小于1.5mm的调整余量，5.12可靠性
步枪实弹射击2000发弹和空枪击发2000次过程中，不应出现故障（弹的故障除外）及破损零件。试验后，瞄准具调整性能、射击密集度和射击准确度均应特合5.7.5.11.2和5.11.3的要求。5.13安全性
每支步枪射击过程中，不应出现故摩，闭锁支摔面不应有崩缺场陷和裂纹等缺陷，其他零件不应变形，损伤，弹壳上不应有凸起和深菌痕。6试验方法
6.1尺寸
用专用量规、通用量具等进行检验。6.2质量
用规定的计量器具称量全枪质量。6.3扳机引力
用测量精度士0.1N的专用计量器具检测扳机力。6,4外观质量
用目视方法检验外观质量。
6.5检管
用专用量具检查枪管口径，其余目视进行检验。6.6击发机
用手感检查击发机一、二道火性能。6.7蹦准具
6.7.1用手感和目视检查瞄难具牢固性和灵活性，6.7.2用百分表检查醋准具精度。3
GB/T21504—2008
6.7.3用卡尺检查遮眼板尺寸，
6.7.4用专用设备检查滤光片的透光率，6.7.5用目视方法检查透镜和组合镜，6.8枪托
6.8.1用手感检查枪托各部件调整灵活性。6.8.2用卡尺和卷尺检查枪托尾部尺寸，6.9枪皮带
用卡尺检查抢皮带尺寸。
6.10托座
用卡尺检查托座尺寸，
6.11机构动作
用30发普通弹进行射击试验，检查机构动作，6.12射击密集度
射击密策度试验使用特级枪弹，6.12.1射距为50m士0.20m，将步枪（或枪身）固定在枪架上。6.12.2正式射击前，先预射10发枪弹温抢。6.12.3连续射击三靶，每靶10发，射击速度为每分钟10发~15发。6.12.4以弹孔中心计算弹着点散布国直径，包容10发弹孔的最小圆的直径即为散布回直径，记录单靶散布圈直径和三靶平均散布画直径。6.12.5当出现远弹时，该靶不计，充许复试一靶，6.13射击准确度
6.13.1射击准确度试验使用特级枪弹。6.13.2射距为50m士0.20㎡，将步枪（或枪身）固定在枪架上，6.13.3用环形准量瞄准环靶射击，并调整瞄准具·然后连续射击10发，射击速度为每分钟10发～15发，
6.13.4记录10发弹散布直径及散布团中心到环靶中心的距离。6.13.5检查瞄准具的调整余量
6.14可靠性
6.14.1可靠性试验分10个循环，每个循环实弹射击200发，空枪击发200次。6.14.2实弹射击与空枪击发交替进行，射击速度为每分钟10发~15发，每个循环后应擦拭枪膛及枪机。
6.14.3累计实弹射击2000发，空枪击发2000次后，按6.7,6.12和6.13分别检查瞄准具，射击密集度和射击准确度，
6.14.4记录试验开始和试验结束后瞄准具、射击集度和射击准确度数据。6.15安全性
将步枪固定在枪架上，射击两发强装药弹，用目视检查零件和弹壳。7检验规则
7.1检验分类
本标准规定的检验分类如下：
a）鉴定检验；
6）质量一致性检验。
7.2监定检验
7.2.1检验时机
当出现下列情况之一时，应进行鉴定检验：a)
新产品定型或老产品转产时：
产品停产一年以上，重新复生产时产品结构，材料或工艺等有重大改变，可能引起产品性能改变时：e
质量一致性检验结果与上次相比有较大差异时：合同有规定时：
国家质量监督机构提出进行鉴定检验时检验项目
鉴定检验的检验项目和检验顺序按表2规定。7.2.3样本量及合格判据
检验样品量及合格判据按鉴定试验大纲进行，7.3质量一致性检验
7.3.1检验项目
质量一致性检验项目和检验顺序按表2规定。表2检验项目
检验项目
扳机引力
步枪标志
击发机
蹦准具
穆皮带
机构动作
射击密集度
射击准酮度
可靠性
安全性
鉴定检险
注：●必检项日，一不检项日，7.3.2
检验数量
步枪的检验均应100%进行。
7.3.3合格判据
质健一致性检验
所有检验结果应符合第5章要求，则判定产品合格。要求章集号
GB/T21504-2008
检差方法章条号
GB/T21504—2008
8标志
8.1步抢标志
8.1.1步枪应按产品图样规定刻制产品代号，编号。8.1.2标志用字型应符合WJ1270的规定。8.2包装标志
8.2.1包装箱上应有产品名称，型号，枪号，数量、制造厂名和厂址、生产日期等。8.2.2包装箱上的字型应符合WJ298的规定。8.2.3包装箱上应按GB/T191的规定，标明\怕湿”\小心轻放”等包装储运图示标志。8.3标志要求
标志应正确、清晰、完整、附着牢固。8.4标患检验方法
用目规方法检查标志。
9包装、运输和贮存
9.1包装
9.1.1防护包装
9.1.1.1步枪在包装前应清除火药残造，并进行防腐处理。步枪采用油封包装，外加塑料游膜密封，并应符合WJ/Z204的要求。9.11.2
包装箱按产品包装箱图样制造和验收。按照订购方要求，步抢世可采用其他包装方式，9.1.1.4
防护包装用目现方法检查。
9.1.2装箱
9. 1.2. 1
装箱的产品应有合格证及装箱单。步抢应单支包装，在包装箱内应定位可靠，不应松动9. 1.2.2
9.1.2.3装箱用目视方法检查。
9.1.3包装检验规则
9.1.3.1检验项目
包装检验项目技表3的规定。
表3包装检验项目
9.1. 3.2检验数量
检验项目
包装标志
防护包装
包装检验应100%进行。
9.1.3.3合格判据
要求章永号
9.1.1. 1.9.1.1.2.9,1.1.3.9,1.1.49.1.2.1.9.1.2.2
所有检验结果应符合要求，则判定包装检验合格。9.2运输
9.2.1步枪在运输过程中应小心轻放，不应撞和摔跌。9.2.2步抢在运输过程中应有防潮、防雨、防腰晒等措施。6
检验方法章条号
9.3览存
9.3.1步枪应贮存在千燥，通风的室内：保持室内相对稳定的温度和湿度9.3.2步枪在比存中应防潮、防雨、防晒，不应与酸、减、腐蚀性物品混放。9.3.3步枪在贮存中应定期进行检查。GB/T21504—-2008
