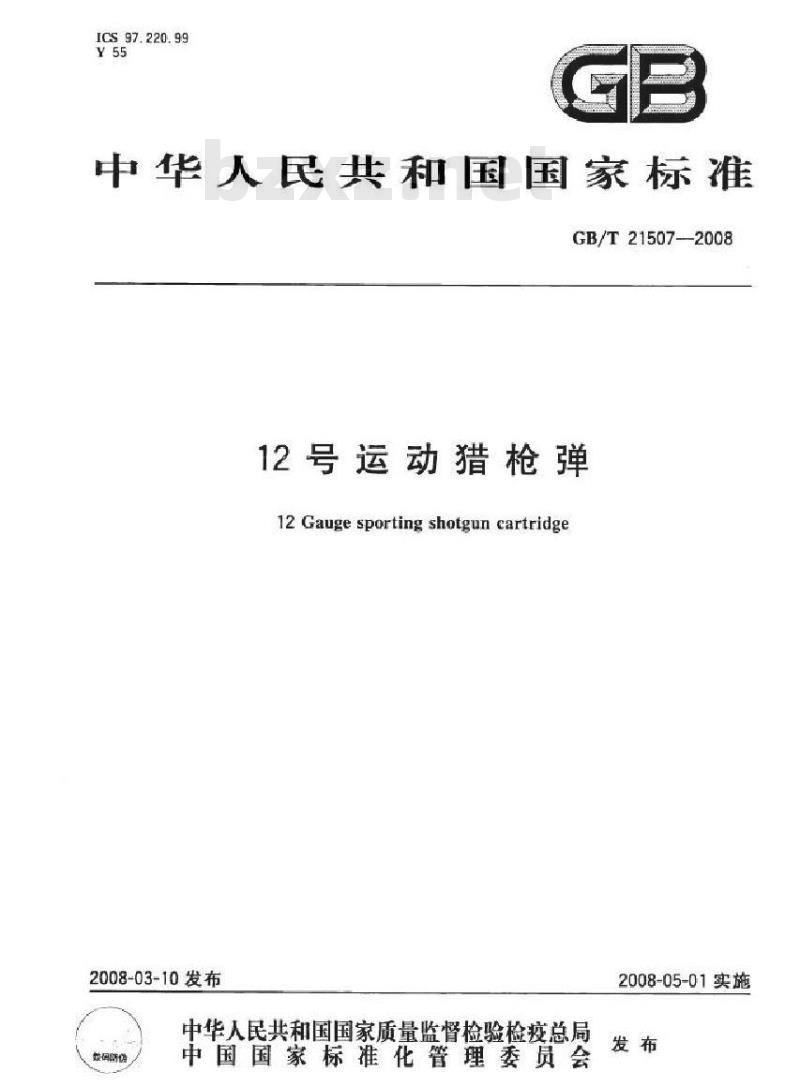

【国家标准(GB)】 12号运动猎枪弹

ICS 97. 220.99
中华人民共和国国家标准
GB/T21507-—2008
12号运动猎枪弹
12 Gauge sporting shotgun cartridge2008-03-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码解您
2008-05-01实施

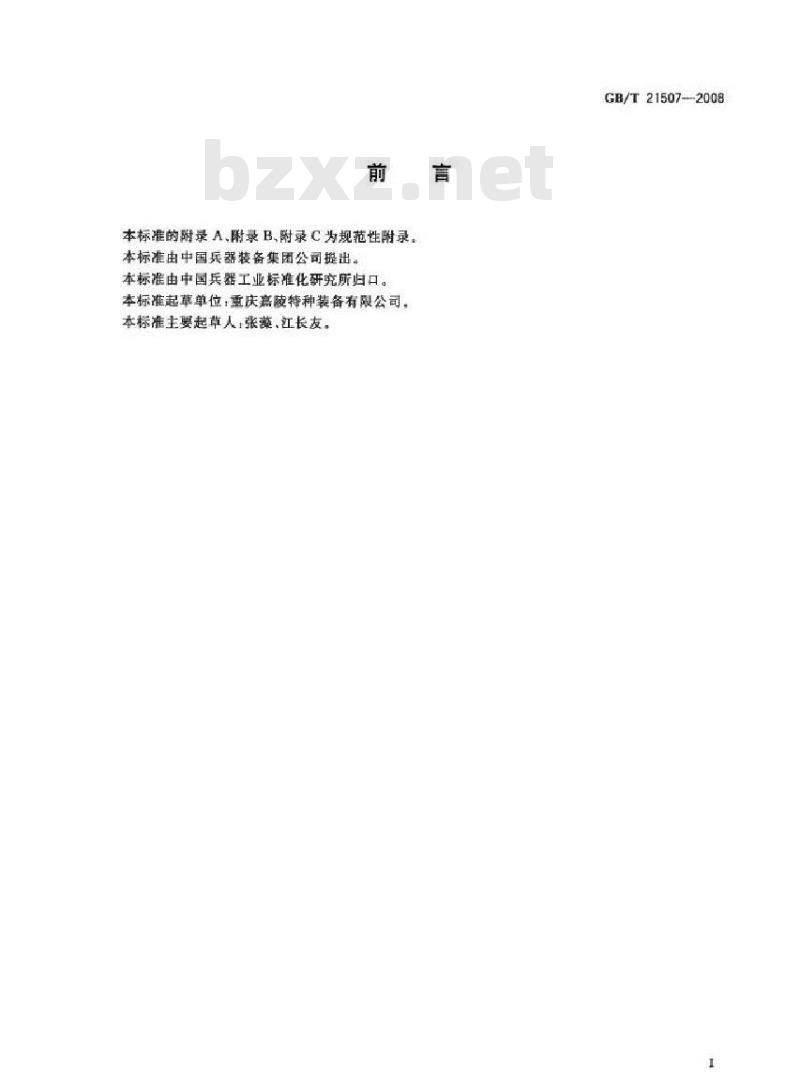

本标准的附录A.附录B、附录C为规范性附录。本标准由中国兵器装备集团公司提出。本标准由中国兵器工业标准化研充所归口。本标准起草单位：重庆嘉胶特种装备有限公司。本标准主要起草人·张藻江长友。GB/T21507--2008

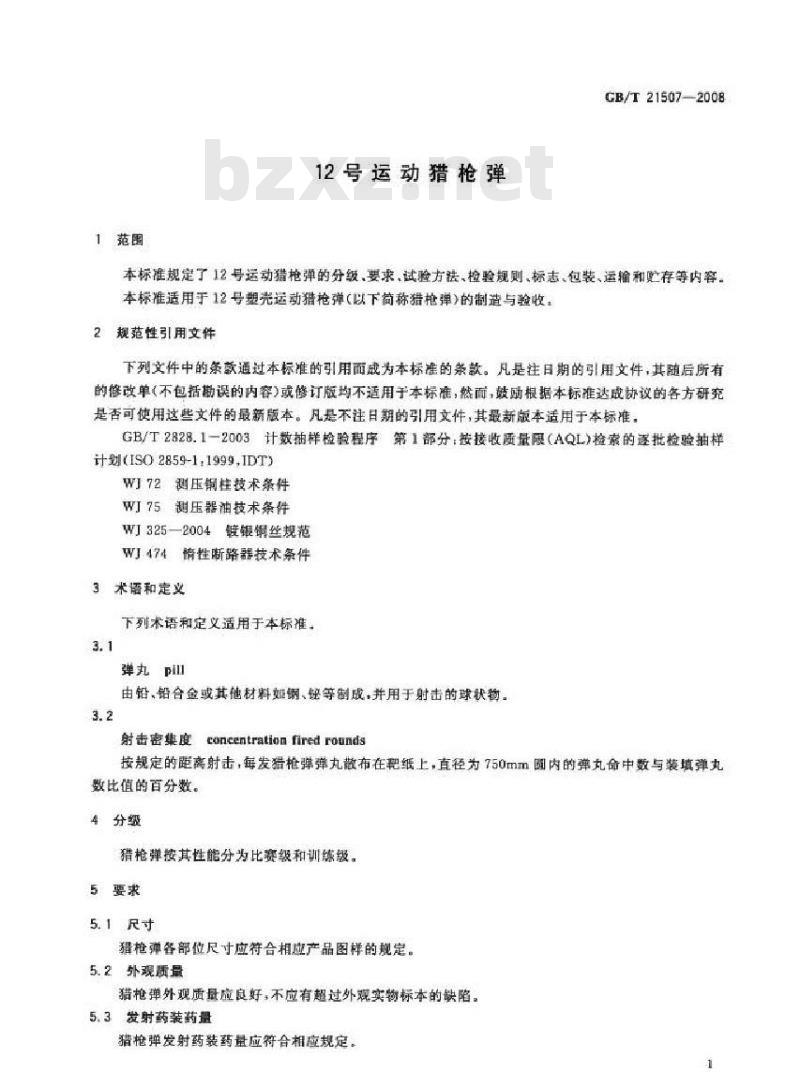

1范围
12号运动猎枪弹
GB/T215072008
本标准规定了12号运动猎枪弹的分级要求，试验方法、检验规则、标志、包装、运输和贮存等内容。本标准适用于12号塑壳运动猎抢弹（以下简称猎枪弹）的制造与验收：2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研充是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB/T2828.1一2003计数描样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(ISO2859-1.1999,IDT)
WJ72测压铜柱技术条件
WJ75测压器油技术条件
WJI325—2004镀银钢丝规范
WI.474情性断路器技术条件
3术语和定义
下列术语和定义适用于本标准。3. 1
弹丸pill
由铅，铅合金或其他材料如霸、铋等制成，并用于射击的球状物。3.2
射击密集度concentrationfired rounds按规定的距离射击，每发猎抢弹弹丸散布在靶纸上，直径为750mm圆内的弹丸命中数与装填弹丸数比值的百分数。
4分级
猎枪弹按其性能分为比赛级和训练级。5要求
5.1尺寸
猎枪弹各部位尺寸应符合相应产品图样的规定。5.2外观质量
猎枪弹外观质量应良好，不应有超过外观实物标本的缺陷。5.3发射药装药量
猎枪弹发射药装药量应符合相应规定。1
GB/T21507—2008

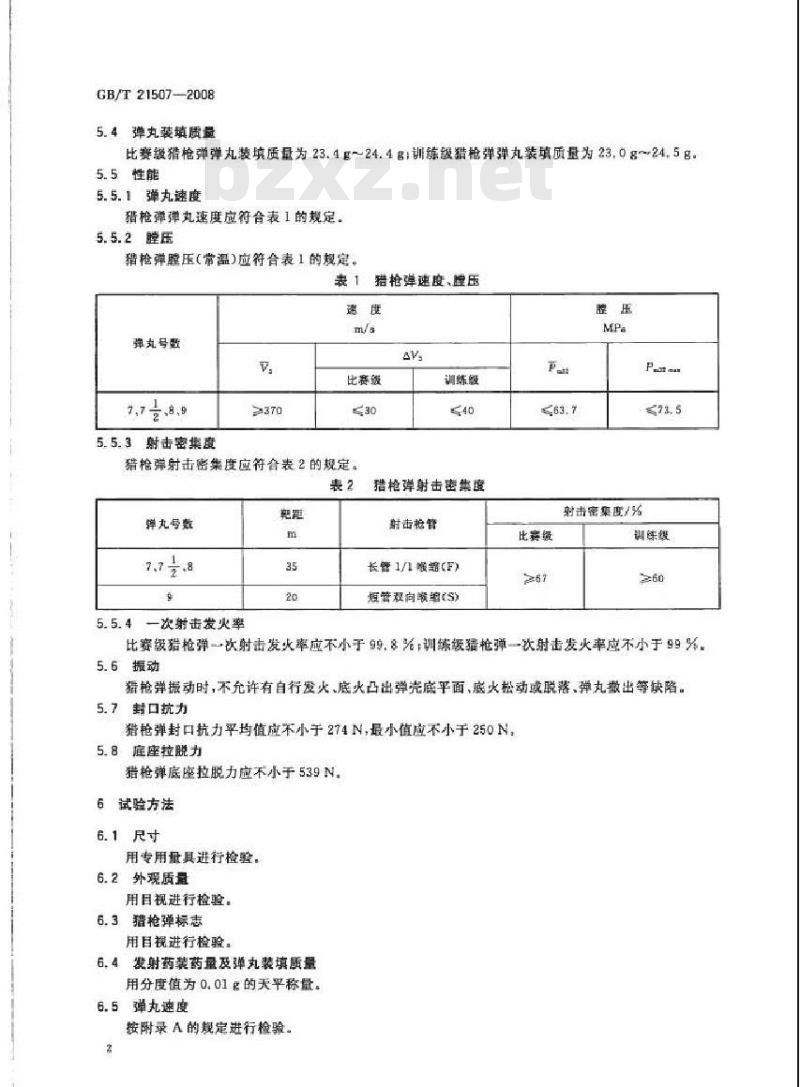

5.4弹丸装填质量
比赛级猎枪弹弹丸装填质量为23.4g~-24.4g：训练级猎枪弹弹丸装填质量为23.0g~24.5g5.5性能
5.5.1弹丸速度
猎枪弹弹丸速度应符合表1的规定。5.5.2腔压
猎枪弹髓压（常温)应符合表1的规定。表1
猎枪弹速度、隍压
弹丸号数
7,7+8,9
5.5.3射击密集度
比赛级
猎枪弹射击密集度应符合表2的规定。表2
弹丸号数
5.5.4一次射击发火率
调练毁
猎枪弹射击密集度
射击艳管
长链1/1吸缩（F）
短管双向吸单（S)
Paat on
射击密集霞/%
翡练毁
比赛级猎抢弹一次射击发火率应不小于998%：训练级猎抢弹一次射击发火率应不小于99%5.6振动
猎枪弹振动时，不允许有自行发火，底火口出弹壳底平面、底火松动或脱落，弹丸敬出等缺陷。5.7封口抗力
猎枪弹封口抗力平均值应不小于274N，最小值应不小于250N。5.8底座拉脱力
猎枪弹底座拉脱力应不小于539N.6试验方法
6.1尺寸
用专用量具进行检验。
6.2外观质置
用目视进行检验。
6.3猎枪弹标志
用目视进行检验。
6.4发射药装药量及弹丸装填质量用分度值为0.01g的天平称量。
6.5弹丸速度
按附录A的规定进行检验。

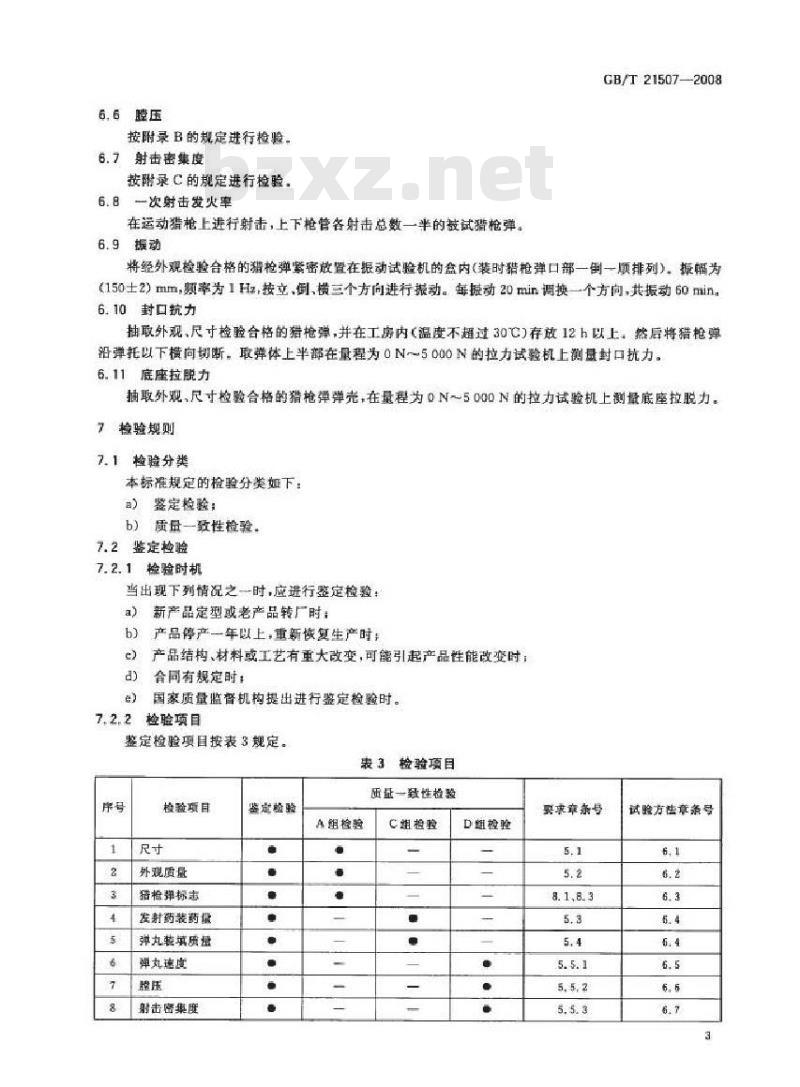

6.6瞪压
按附录B的规定进行检验，
6.7射击密集度
按附录C的规定进行检验。
6.8次射击发火率
在运动猎枪上进行射击，上下枪管各射击总数一半的鼓试猎枪弹。6.9振动
GB/T21507-2008
将经外观检验合格的猎抢弹紧密放置在振动试验机的盒内（装时猎枪弹口部一倒一顺排列）。振幅为（150士2）mm，题率为1Hz，按立，例、横三个方向进行报动。每摄动20min调换一个方向，共报动60min，6.10封口抗力
抽取外观、尺寸检验合格的猎枪弹，并在工房内（温度不超过30℃)存放12h以上。然后将猎枪算沿弹托以下横向切断，取弹体上半部在量程为0N～5000N的拉力试验机上测量封口抗力。6.11底座拉脱力
插取外观，尺寸检验合格的猎枪弹弹壳，在量程为0N～5000N的拉力试验机上测量底座拉脱力。7检验规则
7.1检验分类
本标准规定的检验分类如下：
）鉴定检验：
b）质量一致性检验。
7.2鉴定检验
7.2.1检验时机
当出现下列情况之一时，应进行鉴定检验：a)新产品定型或老产品转厂时：6）产品停产一年以上，重新恢复生产时！产品结构、材料或工艺有重大改变，可能引起产品性能改变时，e2
合同有规定时：
国家质量监督机构提出进行鉴定检验时。检验项目
鉴定检验项目按表3规定。
表3检验项目
检验项目
外观质量
猎抢弹标志
发射药装药量
弹九装筑质量
弹丸速度
身击密集
鉴定检验
A组检验
质量一致性检验
要求章条号
C组检验
D组检验
试验方法章条号
GB/T215072008
检验项目
一次射击发火率
封口抗力
底座拉脱力
签定检验
注，每必检项目：一不检现目。A组检验
7.2.3检验样品数、检验序及合格判据表3（续）
质盘一致性检验
C组检验
D组检粒
鉴定检验的样品数，检验顺序，合格判据按鉴定试验大钢的规定执行。7.3质量一数性检验
7.3.1检验分组
质量一致性检验按表3分为A，C,D三组。7.3.2检验项目
质量一致性检验项目按表3规定。7.3.3检验顺序
要求章条号
猎枪弹经过A,C组检验项目检验合格后，才能进行D组检验项目的检验。7.3.4组批规则
试验方法章条号
7.3.4.1猎格弹应按规定数量组批，每100000发编为一个批（订货方同意时，批量可适当增减）。7.3.4.2每批猎枪弹应装同一型号同一批号的底火，同一号数和质量的弹丸，同一型号和同一批号的发射药。当发射药换药批时，充许装配有两个批号的发射药，但应分开存放。此时，各项检验可任选个药批的猎枪弹进行。
7.3.5抽样方案
7.3.5.1A组检验按GB/T2828.1一2003中规定的二次抽样方案，其检验水平为一般检验水平I接收质量限(AQL)A类不合格为1.0,B类不合格为4.0。7.3.5.2C组检验接GB/T2828.1一2003中规定的二次抽样方案，其检验水平为特殊检验水平S-3，接收质量限(AQL)A类不合格为1.5,B类不合格为4.0。7.3.5.3D组检验样本量及检验周期按表4规定，当弹丸速度障压射击感集度、次射击发火试验中出现表7规定的A类不合格项时，则补试100发（不测量具体值）；出现B类不合格项时，则补试50发(不测量具体值)，此时，不应再出现同类不合格项。表4D组检验样本量及检验周期
检验项目
弹丸速度
射击密华度
一次射击发火率
封口抗力
底座控脱力
样本盘/发
检验周期
每换一批发射药的第一批
a）当弹丸建度、脆压、射击密集度任一物试不合格时，购加借样本量20发复验：b）当度压复试不合格，期以后每批抽试直至五批连续合格时，才能恢复正君试验周期。当一次射击发火率不合格时，技允许百分享避行补试，
当封口抗力不合格时，重抽五发检验。当底座控脱力不合格时，重抽五发检验，7.3.6不合格分类
7.3.6.1A组检验不合格分类按表5规定。表5A组检验不合格分类
不台格分奠
底火高出弹壳底平面
底火倒装
无鹿火
火帽破裂
鹿火松动
弹壳有穿孔（折口部除外）
弹壳有婴（折口部除外）
体扭曲（按标本）
底座织裂，长度不大于2mm
不合格頭
底座口部缺损，保度不大于1.5mm，弦长不大于3mm底库铍层脱落（按标本）
猎枪弹长度超过规定
火帽装人深臣超过规定
庭缘直径超过规定
既续厚度超过规定
在49N静载荷下，疆枪弹不能符合全形观封口折些中心编至（装标本）
封口处弹丸馨露（按标本）
体部弹丸室起载（按标本）
底座水滑、陷资，开额、锈连（均摄标本）潜枪辉标志不清晰或标志脱落
C组检验不合格分类按表6规定。73.62
表6C组检验不合格分类
不合格分类
传火孔璐墨
无弹托
无发射药
无弹丸
不合指项
发射药装药盘偏整超过±0.02g，但不照过±0.04g弹丸装算重量超出规定值，但不超过0.5gD组检验不合格分类按表7规定。7.3.6.3
7.3.7合格判据
GB/T21507—2008
受检样品各检验项目的合格品数满足质量一致性检验规定的数量要求时，判该批质量一致性检验合格。否则，判该批质量一致性检验不合格。5
GB/T21507—2008
不合格分类
8标志
8.1猎枪弹标志
早发火
遇发火
表7D组检验不合格分类
不合格域
弹壳口部断裂且部分或全部留在抢睦内从庭座上边缘处断婴或体部横断底座与塑料管位移超过1.6mm或底座脱落底缘炸裂或能胀变形，不能正幸退壳塑料督织裂，其总长度达到塑料管的全长弹壳口都部分断裂，但未留在抢腔内塑料管织裂，其总长度未钮过全长的三分之一塑料管横裂或烧穿来超过塑料替四周长的三分之一底座斯翠，其总长既来趣过全长的二分之一底火击穿（需压不计）
底火脱落，但无气体溢出闭惯机构底火周围翻烟，其总长度未超过医周长的二分之一，且无气体从闭锁机构溢出猎枪弹弹体上应有弹丸号弹丸直径标志底部应有口径号、制造厂标志。8.2包装标志
8.2.1包装纸盒上应有制造厂名和厂址、商标弹丸导、弹丸直径、包装数量、口径号、生产日期、批号、比赛级和训练级标志。
8.2.2包装纸箱上应有制造厂名和厂址，产品名称商标弹丸号、包装数量和质量“怕湿”和“小心轻放”、生产日期、批号、比赛级和训练级标患8.3标志要求
标志应完整、正确、满晰、附着牢固。9包装、运软和贮存
9.1包装
9.1.1包装要求
猎枪弹内包装采用纸盒，每盒装25发，外包装采用纸箱，每10个或20个纸盒装人一个纸箱内。9.1.2检验方法
9.1.2.1包装标志
用目视进行检验。
9.1.2.2包装数量
用人工计数检验。
9.1.3包装检验
9.1.3.1检验项目按表8规定。
9.1.3.2包装检验按GB/T2828.1—2003中规定的二次抽样方案，其检验水平为特殊检验水平S-3，接收质量限CAQL)A类不合格为1.5,B类不合格为4.0.6
梭验项目
包获标惠
包装败递
表8检验项目
要求幸条号
包装检验不合格分类按表9规定
表9包装检验不合格分类
不合格分类
9.2运输
包装标志错读
包装娠盒、纸箱内枪弹数盘不足包装标志不清晰或避漏
9.2.1运输猎枪弹的车辆应符食有关规定。不合项
GB/T21507—2008
试验方法章条号
9.2.2猎抢弹在运输过程中应小心轻放，不应碰撞，同时应注意防火，防潮、防再、防晒，9.3贮存
9.3.1猎抢弹应按批号整齐堆放在清洁，干燥，通风良好的库房内，库房温度以15C～25C为宜，相对湿度以65%为宜。
猎枪弹在贮存中应注意防火、防潮、防廣蚀、防虫蛀。GB/T21507-2008
A.1试验设备、仪器或装置及其要求附最A
（规范性附录）
弹丸速度试验方法
A.1.1试验用枪：为专用测速弹道枪，且应符合相应技术文件规定。A1.2专用枪架：应具有足够的刚座固可靠、位置可调、操作方便，A.1.3电子测时仪：应符合有关技术文件规定。A.1.4钢板靶：尺寸为500mm×600mmX×（8~10）mm。A。1.5保温箱：应具有良好的保温功能，控温分辨力不应低于1℃。A.1.6情性断路器，应符合WI474的规定，镀银铜丝应符合WJ325—2004的规定。A.1.7
A.2试样
A.2.1经外观、尺寸检验合格的猎枪弹。A.2.2数量为10发。
A,3试验条件
A.3.1射击室温度为（20±2)℃。A.3.2猎枪弹保湿温度为（20士1)℃，保温时间不少于4h，A3.3第一靶为直径0.2mm敏银铜丝，距枪口端面为C5士1）mm；第二靶为装有情性断路器的钢板。两靶距离为（10士0.005）m
A.4试验程序
A.4.1将试验用测速弹道枪紧固在专用抢架上，A4.2试验前先用一发猎枪弹进行温枪射击，每射击完10发（不含温抢弹）后，应冷却擦净枪管，冷枪的同时检查钢板靶。
A.5试验结果的表述
A,5.1速度接公式(A.1)计算：
式中：
V一两靶中点速度的数值，单位为米每秒（m/s）：S靶距的数值，单位为米（m）：一弹丸通过两靶时间的数值，单位为秒s）.....(A..1)
A.5.2计算出一组（10发>速度平均值V和速度极差值AV，，并应进行弹温燃正，其值精确至整数位。8
B.1试验设备、仪器或装置及其要求附录B
（规范性附录）
膛压试验方法
B1.1试验用枪：为专用测压弹道枪，且应符合相应技术文件规定。B，1.2专用枪架：应具有足够的刚度，爽固可靠，位置可调、操作方便，B.1.3测压铜柱：应符合WJ72的规定。B.1.4测压器油：应符合WJ75的规定。B.1.5保温箱：应具有良好的保温功能，控温分辨力不应低于1℃。B1.6千分尺：分度值为0.01mm下载标准就来标准下载网
B.2试样
路.2.1经外观，尺寸检验合格的猎枪弹。B.2.2数量为10发，
B.3试验条件
B.3,1射击室温度为（20士2)℃
GB/T21507—2008
B.3.2猎枪弹保温温度为(20士1)C，保温时间不少于4h测压器选用活寒断面积为0.2mm的枪用旋人式测压器，测压程维面与测压孔锥面应密食。B.3.3
B.3.4测压钢柱选用（5×8.1）mm锥形钢柱，铜柱预压值为19.6MPa29.4MPa。B.4试验程序
B.4.1将试验用测压弹道枪紧剧在专用抢架上，B.4.2试验前先用一发猎枪弹进行温抢射击，B.4.3辑射击一发后，用干布擦净枪瞳，并取出被发射药气体冲脱的塑料壳片后，才能进行下一发射击，每射击完10发（不含温枪弹）后，应冷却擦净枪管。B.5试验结果的表迷
B.5.1铜柱特性修正量按公式（B.1)计算。AP-P-P
式中，
铜柱特性修正量，单位为兆帕拍CMPa）：一射前铜柱公称高度压力值，单位为兆帕（MPa）；P
射前铜柱实测度压力值，单位为兆帕（MPa)。B.5.2腹压值按公式CB.2)计算。Past=P+AP
武中·
单发猎枪弹压值，单位为兆帕(MPa)：单发猎枪弹射击后的铜柱高度压力值，单位为兆帕（MPa）：AP.一铜柱特性修正量，单位为兆拍(MPa)。...CB1
B.5.3计算出一组(10爱）的腔压平均值P和膛压最大值Pamx。并应进行弹溢修正，其值精确至0.1MPa.
GB/T21507—2008
C.1试验设备、仪器或装置及其要求附录C
（规范性附录）
射击密集度试验方法
C.1.1试验用猎枪：应特合相应技术文件规定，C、1.2专用枪架，应具有足够的刷度，夹固可靠、位置可调、操作方使。C,1.3木质靶架：应符合相应规定。C.1.4圆规：应符合相应规定。
C.2试样
C.2.1经外观、尺寸检验合格的猎枪弹。C.2.2数量为10发，
C.3试验条件
C.3.1试验靶距为35m或20m。
C.3.2试验应在能防风、防雨的靶道内进行，在靶距终点处垂直安装木质靶架，其上贴靶纸。C.4试验程序
C.4.1特试验用猎枪紧固在专用枪架上，C.4.2每10发为一组进行单发装填射击，射速每分钟不超过两发。C.4.3每射击完10发（不含温抢弹）后，应冷却擦净抢管。C.5试验结果的表述
C.5.1每射击一发后，取下靶纸，以散布中心为国心，750mm为直径画回，然后清点遇内弹丸命中数，弹丸孔中心在圆内计数。
C.5.2每发猎枪弹的射击密集度按公式(C.1)计算，2×100
A(%）
式中：
A一一射击密集度的数值，以（%)表示：n靶纸上直径为750mm圆内的弹丸命中数，单位为粒；N—猎枪弹装填弹丸数，单位为粒，C.5.3计算出一组(10发)猎枪弹的射击密集度平均值，其值精确至0.1%。10
