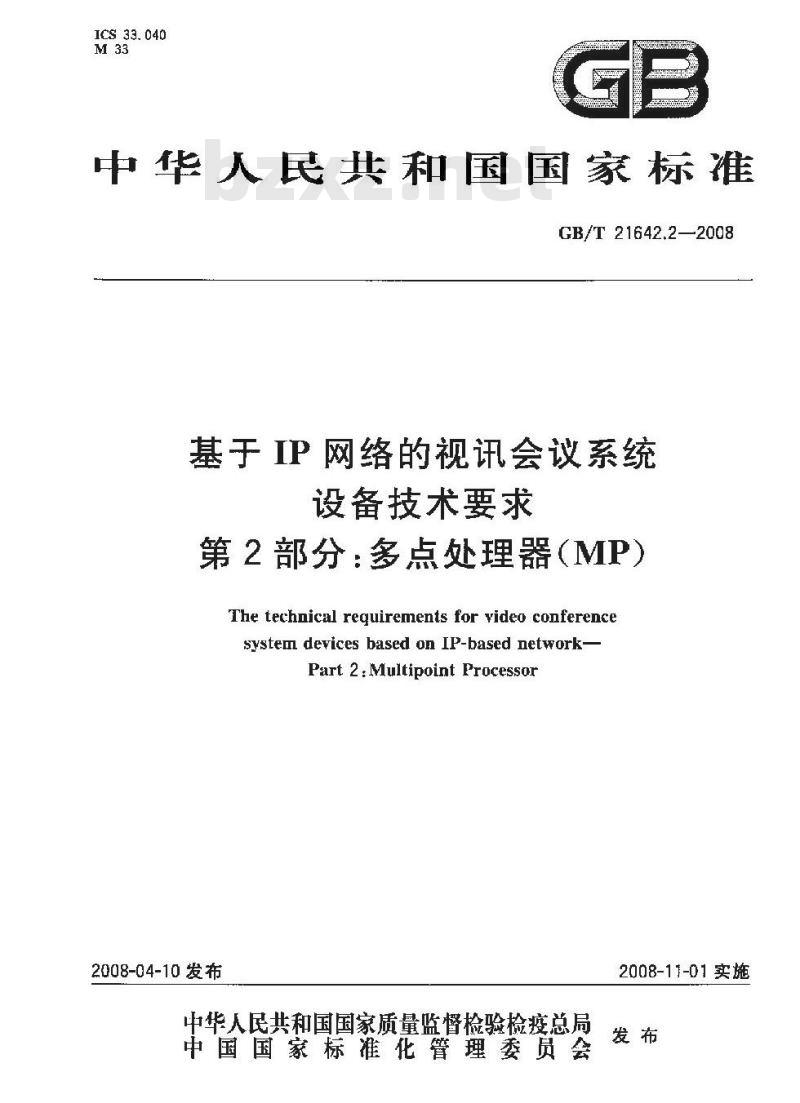

中华人民共和国国家标准
GB/T21642.2—2008
基于IP网络的视讯会议系统
设备技术要求
第2部分：多点处理器（MP）
The technical requirements for yideo conferencesystem devices based on IP-based network-Part 2: Multipoint Processor2008-04-10 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-11-01实施

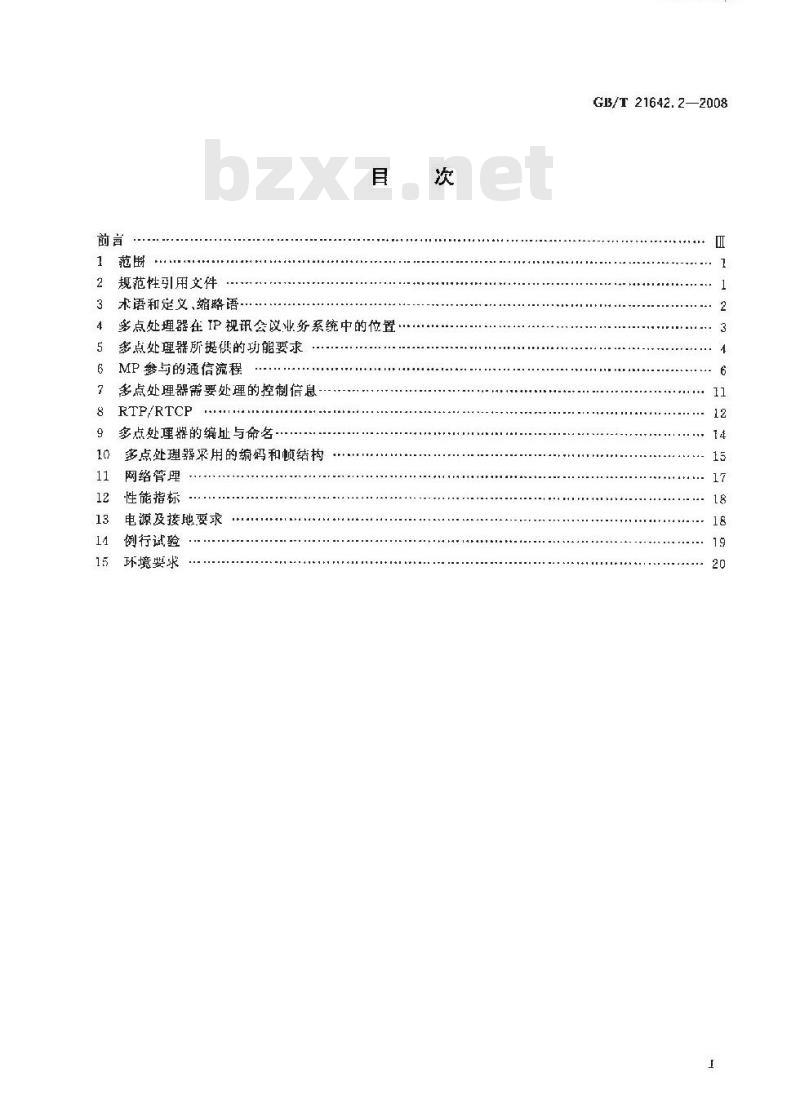

规范性引用文件
术语和定义、缩略语
多点处理器在IP视讯会议业务系统中的位置.多点处理器所提供的功能要求
MP参与的通信流程
多点处理器需要处理的控制信息RTP/RTCP
多点处理器的编址与命名
多点处理器采用的编码和顿结构网络管理
性能指标
电源及接要求
例行试验
环境要求
-rKAoNrKAca
GB/T 21642.2—2008

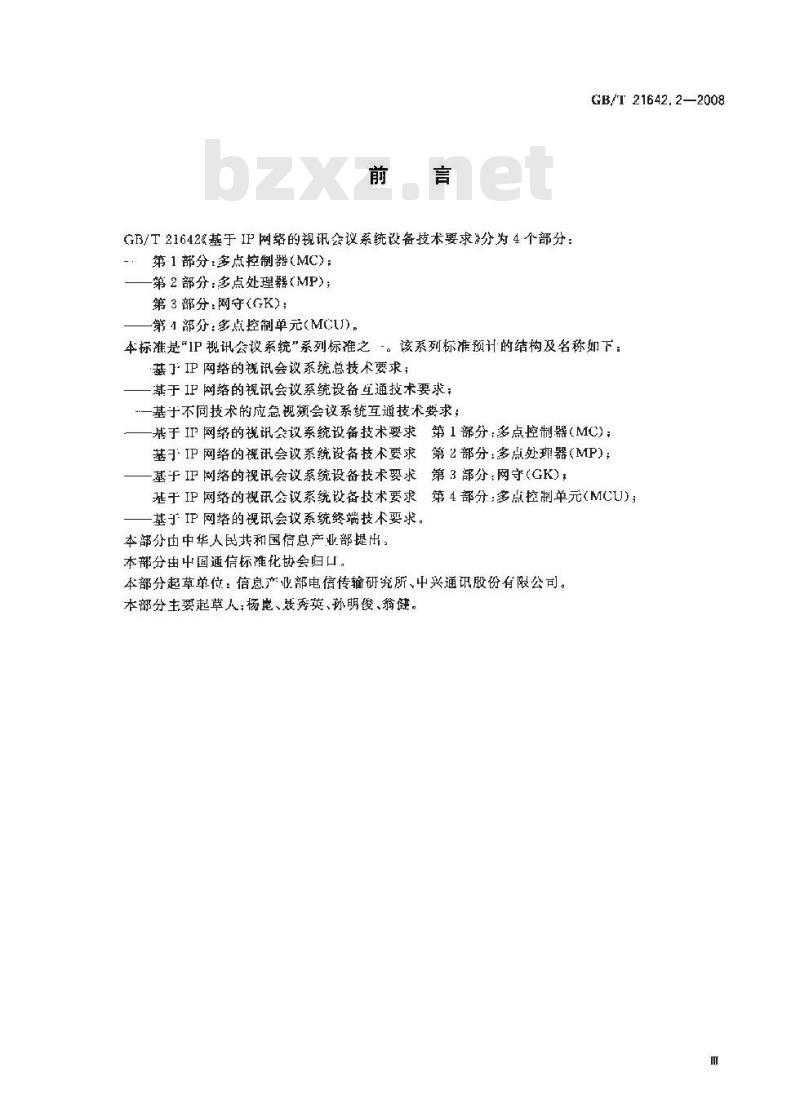

GB/T21642&基于IP网络的视讯会议系统设备技术要求分为4个部分：第1部分：多点控制器(MC)：
一第2部分：多点处理器（MP)；第3部分：网守(GK)：
第4部分：多点控制单元(MCU)。GB/T 21642.2—2008
本标准是\1P视讯会议系统\系列标准之。该系列标准预计的结构及名称如下：基丁IP网络的视讯会议系统总技术要求；一基于IP网络的视讯会议系统设备互通技术要求；一基于不同技术的应急视频会议系统互通技术要求；基于IP网络的视讯会议系统设备技术要求第1部分：多点控制器（MC)：基于IP网络的视讯会议系统设备技术要求第2部分：多点处现器（MP)：基于IF网络的视讯会议系统设备技术要求第3部分：网守（GK)；
基于IP网络的视讯会议系统设备技术要求第4部分：多点控制单元（MCU)：基于IP网络的视讯会议系统终端技术要求。本部分由中华人民共和国信息产业部提出，本部分由中国通信标准化协会归口，本部分起草单位：信息产业部电信传输研究所、中兴通讯股份有限公司。本部分主要起草人：杨尾、豉秀英、孙明俊、翁链。m
1范围
基于IP 网络的视讯会议系统
设备技术要求
第2部分：多点处理器（MP）
TiKAONiKAca
CB/T21642.2—200B

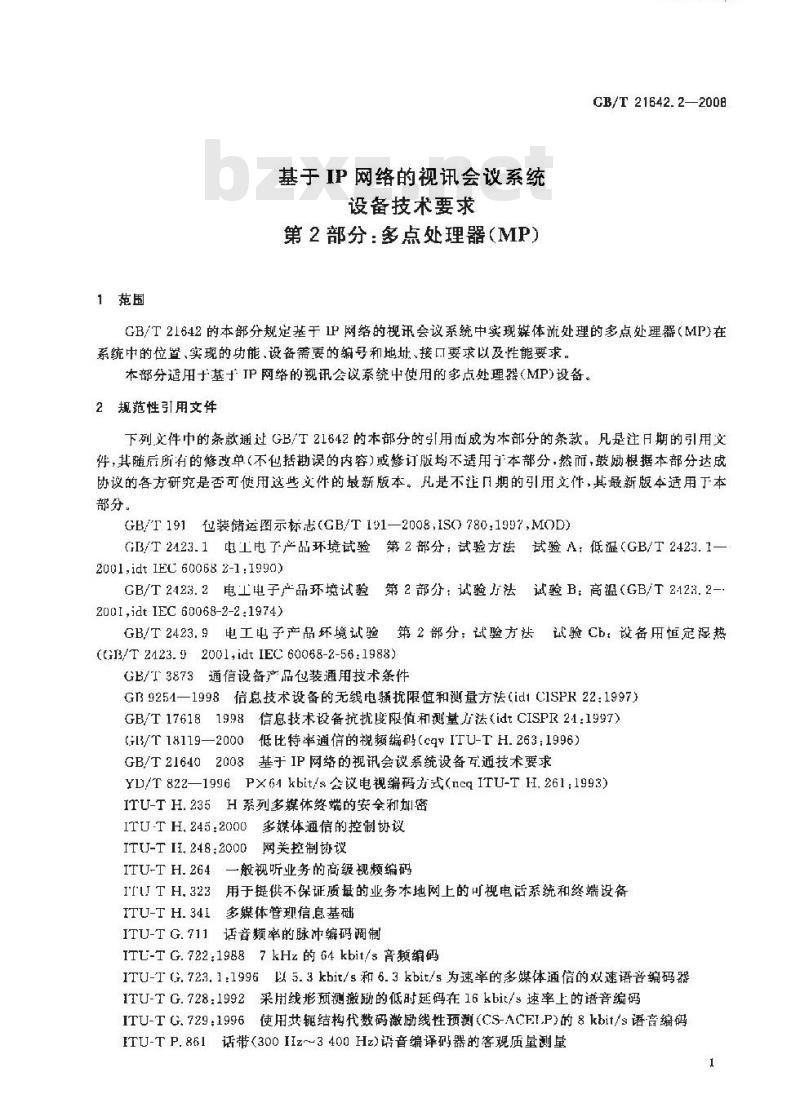

GB/T21642的本部分规定基于P网络的视讯会议系统中实现媒体流处理的多点处理器(MP)在系统中的位置、实现的功能、设备需要的编号和地址、接口要求以及性能要求。本部分适用于基于TP网络的视讯会议统中使用的多点处理器(MP)设备。2规范性引用文件
下列义件中的条款通过GB/T21642的本部分的引用而成为本部分的条款。凡是注月期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。比是不证门期的引用文件，其最新版本适用于本部分。
GB/T191包装储运图示标志(CB/T191—2008,IS(780:1997,MOD)GI3/T2423.1电工电了产品环境试验第2部分；武验方法武验A：低温（GB/T 2423.1一2001,idt IEC 60068 2-1:1990)GB/T2423.2电工电子产品环境试验第2部分：诚验方法试验B：高温（GB/T2123.2-200I,idt IEC 60068-2-2:1974)GB/T2423.9电工电子产品坏境试验第2部分：试验方法试验Cb，设备用恒定湿热(G3/T 2423. 92001+idt IEC 60068-2-56:1988)GB/T3873通信设备产品包装通用技术条件G序9254—1998信息技术设备的无线电乐扰限值和测量方法（id1C1SPR22：1997）GB/T176181998信息技术设备抗扰度限值和测量方祛(idtCISFR21:1997）(13/T18119—2000低比特率通信的视频编码cqVITU-TH.263:1996)GB/T 216402008基于IP网络的视讯会议系统设备瓦通技术要求YD/T 822—1996P×64 kbit/s会议电视编码方式(ncq ITU-T H.261:1993)ITU-T H.235H 系列多媒体终端的安全和加密ITU-TH.245：2000多媒体通信的控制协设ITU-TI.248:2000网关控制协议
ITU-TH.264一般视听业务的高级规频编码ITLITH.323用于提供不保证质最的业务本地网上的可规电话系统和终端设备ITU-TH.34I多媒体管现信息基础ITU-T G.711话音频率的脉冲编码调制ITL-T G.722:19887 kHz 的 64 kbit/s 膏赖编码ITU-T G.723,1:1996以 5.3 kbit/s和 6.3 kbit/s为速率的多媒体通信的双速语音编码器ITU-TG.728:1992采用线形预测撤励的低时延码在16kbit/速率上的语音编码ITU-TG.729：1996使用共躯结构代数码激励线性预测（CS-ACFIP)的8kbit/s语音编码ITU-T P.861话带(300 IIz～3 400 Hz)语音编译码器的客观质量测量1
GB/T 21642.2—2008
IECIEEE802.3以太网标准
TFC IFEE802.3u快速以太网标准IECIEEE802.3x全双工标准
3术语和定义、缩略语

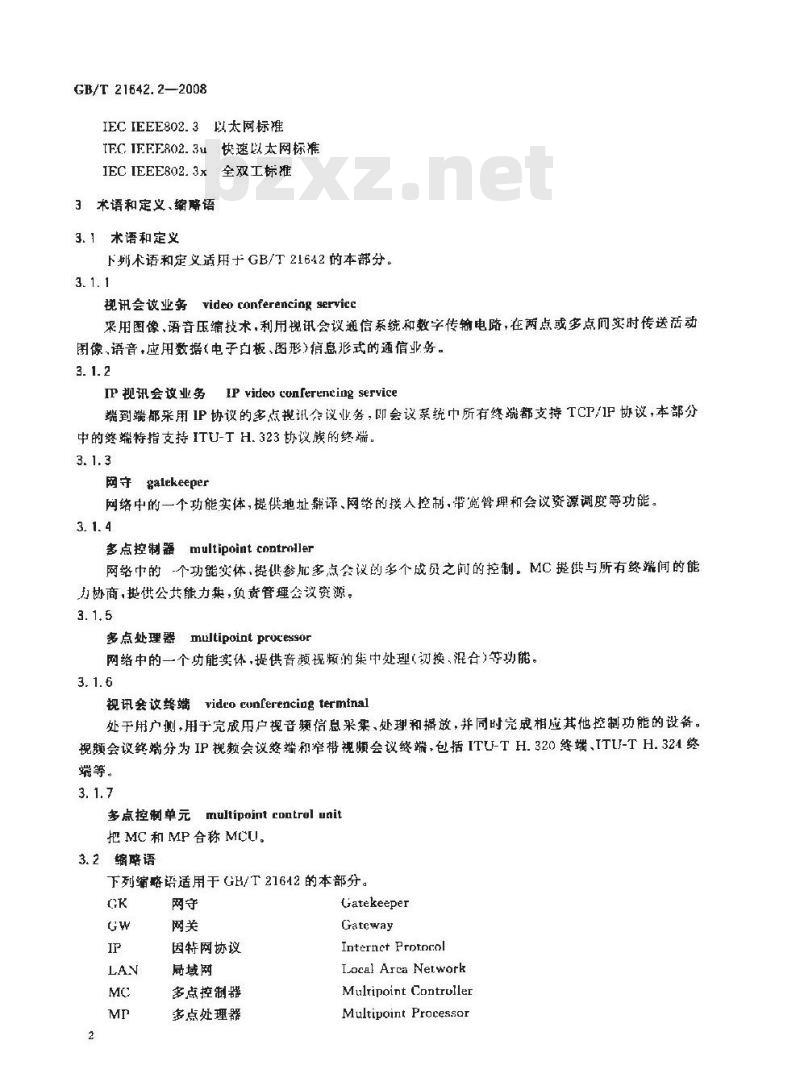

3.1术语和定义
下术语和定义适用于GB/T21642的本部分。3.1.1
video conferencing service
规讯会议业务
采用图像、语音压缩技术，利用规讯会议通信系统和数字传输电路，在两点或多点间实时传送活动图像，语音.应用数据（电子白板、图形）信感形式的通信业务。3. 1.2
IP vide confereneing serviceIP视讯会设业务
端到端部采用IP协议的多点视讯会议业务，即会议系统中所有终端都支持TCP/1P协议，本部分中的整端特指支持ITU-TH.323协议族的终端3.1.3
网守galekeeper
网络中的一个功能实体，提供地证薪译、网络的接人控制，带览管理和会议资源调度等功能。3.1.4
multipoint contnniler
多点控制器
网络中的一个功能实体，提供参多点会议的多个成员之间的控制。MC提供与所有终端间的能力协商，提供公共能力集，负责管理会议资源。3.1.5
多点处理器
multipoint processor
网络中的一个功能实体，提供音频现频的集中处理（切换、混合)等功能。3.1.6
视讯会设终端video cunferencing terminal处于用广侧，用于完成用户视音频信息采果、处理和播放，并同时完成相应其他控制功能的设备。视频会议终端分为IP视赖会议终端和窄带视频会议终端，包括ITU-TH.320终端、ITU-TH.324终端等。
多点控制单元multipointcontrolunit把 MC 和 MP 合称 MCUI。
3.2缩略语
下列缩略语适用于GH/T21612的本部分。GK
因特网协议
局域网
多点控制器
多点处理器
Gatekeeper
Gateway
Internet Protorol
Local Arca Network
Mulripoint Contruller
Multipoint Processor
4多点处理器在现规讯会议业务系统中的位置4.1多点处理器在系统中所处的位置rikAoNrKAca
GB/T21642.2—2008
多点处理器在典型IP视讯会议业务系统中的位置如图1所示，多点处班器是IP视讯会议系统中用于将终端或其他多点处埋器送来的媒体流集中处理的重要改备。在视讯会议系统中，有两类MP，：种用来处理实时的音频和视频流，称为实时MP;另一种用来处理数据没其他的信息，称为数据MP;对数据 MP的详细流程规定有待进一步研究。在实际使用4,当 MP处于IP网和异质网边界处,用于两种不同电信网络上会议电视业务的互通时,将其称为关口MP;关口MP在实际使用中可以是个单独的物理设备，也可以是其他物理设备中的功能模块。其主要功能是用于实现不同电信网媒体流格式的转换。顶级GK
中间GK
中间GKbzxZ.net
接人GK
接人CK
图1多点处理器在典型 IP规讯会议系统中的位置4.2多点处理器与系统中其他设备之间的参考点在I会议系统的组成中，主要单元包括网守，多点控制器、多点处理器、终端、计费1心和结算中心,在其参考模型中和多点处理器相关的参考点包含A、C和N。参考点A“一终端与多点处理器间的参考点,使用RTP/RTCP协议，主要用丁传送参会终端用户的语音流和图像流，可以采用ITU-TG.711、ITU-TG.723、ITU-TG.722、ITU-TG.728，ITU-TC.72!等语音编码协议和 ITU-T H.261,ITU-T H.263,ITU-T H.264 等图像编码协议。参考点一多点处理器和多点控制器之间的参考点，用于传送会议控制信息，完成终端和多点处现器之间的媒体通道的建立,释放等功能。采用ITL-T H,248协议。参考点N—多点处理器之间的接口，使用RTP/RTCP协议,用于传送各自接入的用户终端所发送的语音和视频媒体流,可以采用 ITU-T G. 711、ITU-T G. 723、ITU-T G,722,ITU-T G. 728、ITU-TG.729 等语音编码协议和 ITU T HI.261,ITU-T H.263,ITU-T H.264等图像编码协议。3
GB/T 21642.2—2008
多点控制器
密点处理器
5多点处理器所提供的功能要求
上级网守
参考模型
结算中心
认证/计费
变理中心
在多点会议中，多点处理器具有相应的用广侧和网络侧通信接口；接收来自终端或其他MP的音赖，视频和/或数流，处这些媒体流并把它们送回到相应的终端或其他MP；MP还能接受个或多个MC的制，能够根据MC下达的相关呼叫控制命令进行动作，如建立与相应终端之间的媒体通道、动态调整语音编解码算法等;MP能对媒体流进行动态的QOS管理MP 能将相应的信息上报网管设备。
5.1MP接口功能
以太网接口是多点处理器接人IP网的主要接口方式，多点处理器应提供10M或100M以太网接口，根据需求也i以设置1000 M以太网接口（叫选），当多点处厘器要求用户侧应提供10/100 MBase-T 以太网接口，多点处理器网络侧至少成有个10/100MBasc-T以太网接口，多点处理器网络侧可以提供100M单模或多模光接(可选）。10Base-T以太网接口应符合IECIEEE802.3，100BaseT以太网接应符IECIEEE802.3u。5.2协议功能
多点处理器应支持ITU-TI.248协议，LAN通信协议（包括IECIEEE802.3以太网标准，IECIEEE802.3u 快速以太网标准,IEC IEEE802.3x全双工标准)、TCP/1P 协议簇、RTP、RTCP 协议;Telnet和 SNMP：视音频编解码协议。相关协议栈如图3所示。土层应册
ITL T H. 248 协议
TCP/UDP
链路层
物理层
讲音/图像编协议
RTP/RTCP
图3与MP相关的协设栈
5.3媒体处理功能
iiKAoNrKAca
GB/T21642.2—2008
实时MP接收来自终端或其他MP的音频和视频流，处理这些媒体流并把它们送回到端点或其他MP，负责：
MP之间或MP与终端之间建立或拆除媒体通道。将整端或MP送来的视癫流分解/合成，并提供视频切换，视频复合等功能。将终端或MP送来的音频流分解/合成，通过操作从M路音频输人中得到N路音频输出。应具有视频信号的缩解码功能，应支持ITU-T H.261,ITU-T H.263，可选支持ITU-IH. 263→,ITU-T H,263 f→ ,ITU-T H,264 等编码算法。应具有语音信号的编解码功能，应支持ITUTG.711、11U-IG.722、1TU-TG.728，可选支持 ITU-T G.723,ITU T G,729 等编码算法。在可能出现回声对通话质量产生影响的情况下，多点处理器设备应具有回声抑制功能（可选），由于在IP网中存在路山的不对称性以及分组在各个节点的处理时间的可能不间,将会造成分组的时延抖动，为保证一定的通话质虚，多点处理器必须设有输人缓外，以尽可能地消除时延抖动对通适质虚的影响。
一一多点处现器应能在MC控制下实现语音编码的动态转换，指多点处理器在较高速率的音编和较低速率的语音编码之问的转换，当网络拥塞时可以由高码速转换到低码速，当网络条件较好时，可以由低码速转换到高码速以提高语音质量。语音编码的动态转换是多点处理器在QuS管理方面的一个重要功能，
“多点处现器应支持速率匹配.
提供音癫算法转换，视频算法和格式变换，充许终端以不同的SCM参与会议。\一支持 ITU-T H.248 协议在会议中接受 个或多个 MC 的控制。支持ITU-TH.323、RTP/RTCP协议。数据MP提供如下功能：
接收来自终端或其他MP的数据，处理这些数据并把它们送回到端点或其他MP，5. 4 QS 管理
MP应实时监视QoS指标的变化，并向多点控制器或网守报告相应的资源和状态信息，当监测到QS指标下降时，MP应首先中请更多的宽资源，当带宽和负荷确定的情况下，来取相应的拥塞处理措施保证定的服务质量。
5.4,1状态报告
状态报告是指多点处理器应能向多点控制器报告媒体通道的状态信息，如通断情况、语音编码、视频编码类型和带觉等。多点处理器能按照多点控制器发出的相应控制命令或事先定义好的统计方式进行媒体流相关信息的统让，并向多点控制器回送统计结果报告。5.4.2资源报告
资源报告是指多点处理器应能向网守江报其当前的呼叫处理能力，网守可以根据资源报告决定是否接纳新的媒体通道建立请求或给多点处理器增加带觉，5.4.3链路的动态检测
链路的动态检测是指多点处现器利用RTCP的收，发报文监挖统计包丢失率，网络时延抖动等网络性能参数。链路动态检测是多点处理器进行QaS管理的重要依据，它将直接影响语音编码和视频编码的动态转换，输人缓冲的动态调等工作。5.4.4带宽管理与申请
带宽的管理与申请危指当多点处现器发现现有的带宽不足或现有的带宽资源过多而向网守发出请求增加或减少带觉的请求。
GB/T 21642.2—2008
5.4.5收端输入缓冲的动态调整
在网络中，为减少时延抖动对通信质量的影响，要求多点处理器能根据网络的负裁情况动态调整输人缓冲，以使网络的端到端时延在网络的当前条件下是最小的5.4.6拥塞处理
拥塞处理是指当网辫出现拥塞时，多点处理器为保持已接通的媒休通道或准备接通的媒体通道的一定服务质量而采取的措施。应按照一定顺序侬依次减低各种媒体的质量，使得在给定的带宽和负荷案件下仍然能向用广提供可接受的服务。首先考惠降低质鼠的是视频信号，然后依次是数据，音频和控制信号。多点处理器可以采取动态编码转换从较高的编码速率转间较低的编码速率，以降低网络的负荷；多点处理器可以通过控制接通的媒体通道数最或改变通信速率米保证已接通媒体通道的服务质量，如当检测到网络拥塞时使不再检测新的媒体通道请求或设置域值，当接通的媒体通道数达到该域值时便不再建文新的媒体通道；在网络发牛拥塞时，多点处理器也可以根据定的机制，中断某些媒体通道，以保证部分特殊用户的服务质量：5.5可靠性和完余备份
多点处现器应具有一定的北余备份和容错技术，利用双备份、多级分散控制、多通道，互助支系统重组等方法实现最人限度的系统可靠性。当多点处理器出现放障时，应能在尽可能短的时间内得以维护而恢复功能。
5.6维护管理
维护节理包括管理和维护，多点处理器运行所需的各和数据、话务统计等，是保证多点处理器的正常运行，降低运营成本，提高通信服务质量的重要手段和疗法，维护管理的主要内容包括：--般业务处包括处理容量改变，配合测量台测试和调查，定期通信量统计分析，设备运行记录填报与分析等；
常规和系统维护，包括设备请洁、定期测试、例行测试等；告警及故障分析、诊断和排除、电路板更换等：一嫩据维护，包括系统配置数据、中间数据及程序的备份，排错和补丁等：随者组网结构,本局条件的变化而需要护容、新升路出、升位等：开发设备的潜能和高层软件，增值业务提供，软硬件版本升级等，实现设备的优化管理：5.7启动和注册要求
多点处理器应能够问MC上报启动和重启动信息，多点处理器应能在启动后向MC报告其配置状况。
多点处理器在注册MC失败店，在有备份MC的情况下，多点处理器要求有序地间MC进行注册，点到注册成功
多点处理器应能彩及时地向MC报告由丁再启、故障，改备恢复或维扩管理而造成自身状态的改变。
多点处理器应能白动通过 ITU-T H. 248 协议将状态变化报告给 MC。多点处理器设备应能够及时的根据MC的命令进行终结点或者整体的退出，进人服务以及进行多点处理器重注册。
6MP参与的通信流程
本章规定在挑讯会议业务中多点处理器所参与的通信流程。6.1注册流程
多点处理器需要向网守和多点控制器注册。6. 1. 1MP 向 MC 的注册流程
6.1.1.1MP向同--网守域内的MC的注册当 MP与 MC在同一个网守下时,MP向MC的注册流程如图4所示，6
流程说明：
ScrviceChangt()
Reply (2)
AuditCapability (a)
Rcply(6)
RR2(3)
REF(4)
KAI(7)
RAC(a)
图4MC为MP向网守注册的流程
-rikAoNrKAca
GB/T 21642.2—2008
1）MP向MC发送Servicchange进行注册，ScrviccChange中的Terminationld设置为RootMethod设为Restart
2）Mc回送证实的Reply消息；
3)～5）MC在向网守发送MP信息的消息并得到国应后用 MP发AudiCapability情求MP发送能力集；
6）MP用Rcply送出能力集；
7)～8）MC再向其注册的地网守报告MP的能力信息并完成整个注册流程。6.1.1.2MP向其他网守域的MC注册马 MP 与 MC 不在同一个网守下时,MP 向 MC 的痒册流程如图 5 所示。MP1
ServiceChanke (5)
Keply (8)
sc1(1)
SCR (2)
两守1
SeryixChanget)
Replyka)
网守2
图5MP向其他域MC注册流程
str(3)
SCR(4)
GB/T 21642.2—2008
流程说明，
1）GK1根据预约请求，在会议时间到后，向MC1发出SCI消息，请求MC1通知MP1使用该次预约能力向 MC2注册，包括MC2地址，会议接人端口等消息；2)
MC1 回 SCR 确认：
GK2根据预约请求，在会议时间到后，向MC2发出SCI消息，请求MC2接受MPI注册，包括3）
MP1 地址,会议接入端口等消息;MC2回SCR确认！
5）MC1 向 MPl发送 ServiceChange 消息，使用扩展项携带MC2地址,及会议能力等信息；MPl回 Rcply确认;
7）MP1使用虚报设备号向MC2发送ServiceChange消息注册，Methad为Restarti8）MP1 回 Reply确以。
MP注册失败
6. 1. 1. 3
流程说明：
ServiceChange ()
Reply (a)
Ser vteChange (5)
Keply (6)）
R3O(3)
RRJ (4)
图 6MP向网守注册失败
1) MP间 MC 发送 ServiceChange 进行往册， ServiceChange 中的 TerminationId 设置为 Root,Method设置为Restart：
2）MC回送证实的Rcply消息；
3）～5）MC在向网守发送带MP信息的消息，如果末通过，MC向MP发送ServiceChange指令，表示要终结点退出服务
6）MP向MC发送Reply消息表示接受。6. 2会设召集流程
会议召集由终端用户初始，在会议召集过程中需要MF参与并进行一些操作。本部分仅描述了在会议集过程中MP涉及的通信流程，其余通信流程均参见GB/T21640-2008。8
6.2.1同一网守下的会收召集流程T1
ARQ(1)
ARQ(5)
seup(7)
alening(13)
airunzul(14)
Access
Requesta)
Response (3)
seturke>
alerting(1)
H.245过程
RTP/RILP
TRR(24)
LACE25)
Add(15)
Reply(16)
AkQ(B)
ACF(19)
sctup(17)
alering(20)
caanect(21
Rephyca)
H.245 过程
KTP/HICP
图 7 会议召集流程
-TTKAoNTKAca
GB/T 21642. 2—2008
RTP/RTEP
