【国家标准(GB)】 自动交换光网络(ASON)技术要求 第1部分: 体系结构与总体要求

JCS 33. 040. 40

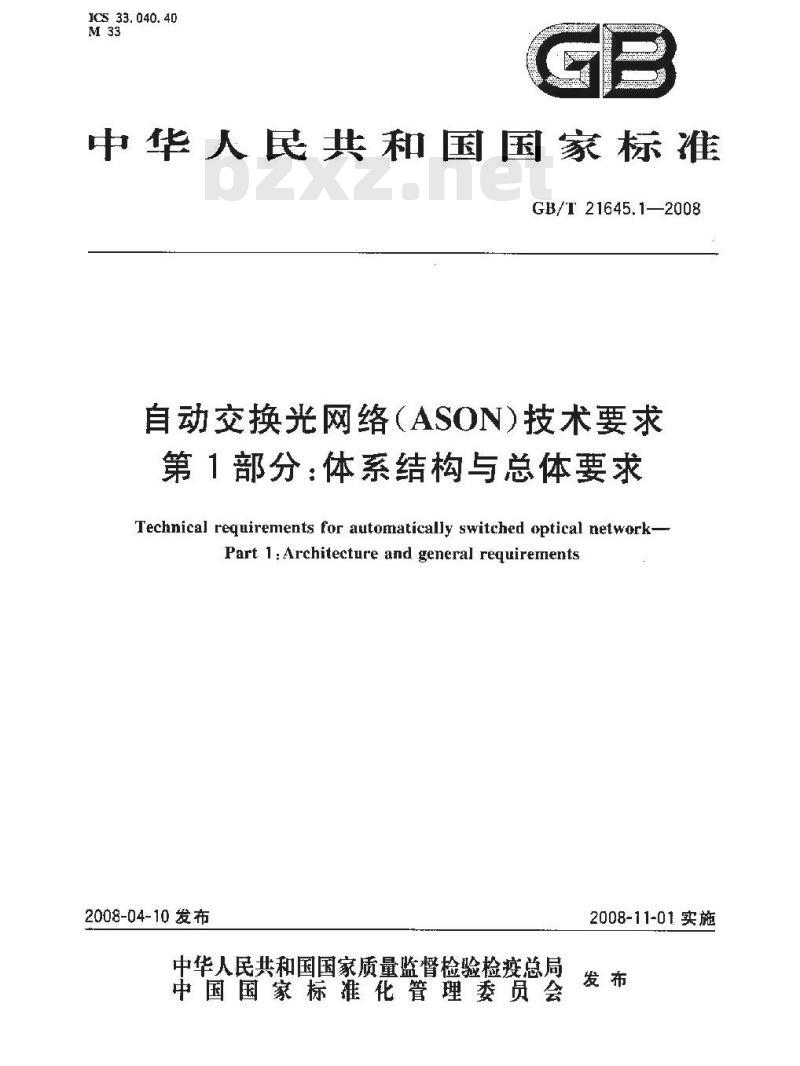

中华人民共和国国家标准
GB/T21645.1—2008
自动交换光网络（ASON)技术要求第1部分：体系结构与总体要求
Technical requirements for automatically switched optical network-Part 1 : Architecture and general requirements2008-04-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-11-01实施
规范性引用文件
3术语和定义、缩略语
3.1术语和定义
3.2缩略语
自动交换光网络的基本结构
白动交换光网络的功能结构
控制、传送和管理面的交五
5ASONV控制域、参考点和网络模型5.1ASON挖制域
参考点与逻辑接口
用户结构和多归属
网络分层与分级
ASON网络参考模型
传送资源及组织结构
传送实体·
路雨区
拓扑和发现
多层次方面
6.6层间客户支村
AS(>N控制平面结构
概述·
描述符号
策略和联邦
结构元件·
8呼叫和连接控制要求
呼叫和连接的分离．
连接类型
呼叫和连接控制功能
竞争处理要求
异常处埋要求·
信令协议功能和协议选择
路由要求..
ASON路由结构
路由模式
路由功能要求
TTKAONrKAca-
GB/T21645.1—2008
CB/T 21645.1-2008
路由协议要求
10自动发现要求
自动发现概述
发现进程
自动发现的基本要求
白动发现的协议要求
链路资源管理功能要求
地址和名称
标识符空间
传送平面名称
控制平面地址
对地址和名称的要求
13ASON 的管理平面要求
ASON网络管理分层结构
ASON管理平面一股要求
ASON管理平面功能需求
管理平面的可靠性
ASON数据通信网要求
DCN总体要求·…
管理通信网（MCN)要求..
信令通信网（SCN)要求
ASON网络的保护和恢复要求
保护和恢复的定义…·
保护和恢复的基本要求
基于传送平面的保护
基于控制平面的保护
网络恢复
保护和恢复结合（可选）
多域的保护恢复
......
多层玖的保护恢复
控制平面生存性要求
控制平面生存性
16.2控制平面生存性的保证机制17可扩腰性要求
17.1网络可扩展性
控制域的分割和合并
路由协议的扩展性
信令协议可扩展性
18安全性要求
ASON的安全性
18.2安全机制
19ASON 业务要求
业务和连接类型
19.2业务调用方式
19.3业务接入方式
业务访间控制
19.5服务级别协议(SLA)
19.6ASON业务模型...
附录A（资料性附录）ASON与传统网络的互通A.1ASOV 与传统网络的互通的实现方式A,2ASOV与传统网络之间的业务应用附录 B(资料性附录）ASON 业务模型举例B.1按需带宽分配业务(HoD).
B.2光虚拟专网业务（OVPN)
B.3指配带宽业务（PBS)
附录C(资料性附录）分层呼叫控制举例+
图1ASON体系结构各组成部分之间的关系图2曾理和传送平面与传送资源的交互图3
图·21
ASON控制域和参考点
自动交换光网络的逻辑接口（参考点）信息流穿过的参考点序列
ITU-T G,805 网络分层模型
网络分级结构示例
多运营商 ASON 网络参考模型示例单运营商 ASON 网络参考模型示例传送平面、管理平面和控制平面中结构实体之间的关系多种适配功能举例(STM-1 路径支持 3X VC-3 或 1× VC-4)VPN资源之间的链路资源分配
路由区,子网、SNP和 SNPP之间的关系路由区等级结构和SNPP链路关系SNPP链路与子网的关系
SNPP 链路与路由区的关系
路由范围
本地和接口 id 之间的关系
域.协议控制器和参考点的关系
域、协议控制器和接口的关系
控制平面各元件的交互关系·
个元件的表示
与策略控制相关的系统边界
关联联邦模型
合作联邦模型
滬合联邦模型
连接控制器元件
路由控制器件
SNPP链路情况
TTKAoNrKAca-
GB/T 21645.1—2008
GB/T 21645.1--2008
图4？
图 54bzxZ.net
链踏资源管理A元件
链路资源管理7. 元件
主叫力/被叫方呼叫控制器元件
网络呼叫控制器元件
对于交换注接的主叫方被叫方呼叫控制器的交互作用：示例！对于交换连按的主叫方/被叫方呼叫控制器的交万作用：乐例？对于软水久连接的呼叫挖制器的交百作用呼州元许控制策略交互作用举例发现代理元件
终端和适配执行器元件
协议控制器
协议控制器应用举例·
逆立端到端水久连接示意图
建立端到端交换连接示意图.
建端到端软永久连接示意图
路由功能兀件美系图…
多路山域中 RDB 与 RC 的关系
RA、RP、R和R)之间的关系
路山域等级结构示例
分级路由模式
分级路由的操作过程
源路由和逐跳路出校式
源路山的操作过程，
逐跳路由的操作过程
传送平而的链路连接([C)发现
控制平面的链路连接发现
发现于进程的交作用
层邻接发现示例
传送实体能力交换示例
标识符空间的关系
多个SNPP名陈空闻和路由层饮
ASOV网络管理逻辑分层结构.
DCN应用
DI\N互连实倒
恢复路径的建立过程
预置重路出恢复
共享网状网恢复
域间链路故障
域间网关网元故障
图 A,2
两个传统网络域之间通过ASON域互通两个ASON控制域通过传统网络万通两个转统网络域通过 ASON域互通阅个AS()N控制域通过传统网络域的交.而互通36
图A.5传统网络和AS)N网络之间的单节点互通示例传统网络和ASON网络之间的双节点互通示例图A.6
VC3承载以太网实例
通用接口描述（1）
通用接口描述(2）
连接控制器元件接口（1）
连接控制器元件接口（2）
路串控制器接山(1)
路由控制能接口（2）：
LRMA元件接口（1）
LRMA件接口<2）
LRMZ元件接口（1）
1.RMZ元件接口（2）
主叫/被叫方呼叫控制器元件接口（1）主叫方/被叫方呼叫控制器元件接口（2）网络呼叫控制器元件接口（1）
网络呼叫控制器元件接口（2）
发现代理(DA)元件接口（I）·
发现代埋（DA)元件接口（2）..SNP绑定状态·
终端和适配执行器（TAP)元件按口(1)终端和适配执行器（TAP)元接口（2）TTKAoNrKAca-
GB/T 21645.1—2008
自动交换光网络（ASON)技术要求》部分标准的结构及名称如下：自动交换光网络（ASON)技术要求第1部分：体系结构与总体要求自动交换光网络（ASON)技术要求第2部分，术语和定义自动交换光网络（ASON)技术要求第3部分：数据通信网(DCN)技术要求自动交换光网络（ASOV)技术要求第4部分：信令技术要求GB/T 21645.1—2008
自动交换光网络（AS(N)技术要求第5部分：用-网络接口（LNI)技术要求白动交换光网络（ASON)技术要求第6部分：管理平面技术要求白动交换光网络（AS(IN)技术要求第7部分：自动发现技术要求本部分是《白动交换光网络（ASC)N)技术要求》的第1部分。本部分对应了以下ITU-T建议：
—TTUI-TG,8080%自动交换光网络体系结构英文版）：ITU-TG.807白动交换传送网的要求》英文版）；—ITUJ-T（.7712数据通信网结构和现范英.文版）：ITU-TG.7713分布式呼叫和连接管理\《英文版）；—JTUTG.7714传送实体通用自动发现\（英文版）：.---ITU-TG.7715A.SON路由结构和要求（英文版）：-ITUTG.7718&ASON管理框架（英文版）。本部分与以上ITU-T建议的--致拦程度为非等效。本部分在技内穿工与下列的T亡-T建设内容协调一致：第4章对应ITU-TG.807第5章和第7.1节，1TU-TG.8080第5.2节和第8章，并增加了网络模型等内容：
一第6章对应ITU-TG.8080第6章；第 7 章对应ITU-T G. 8080 第 7 章;-第8章对应ITTJ-TG.807第6.2.6.3节,ITL-TG.8080第5.1节,ITUTG.7713第6.2节，并增加了信令协议要求；
第9章对应ITUTG,7715第5、i7章,ITLI-TG.8080第7.5节.并增加了路由协议要求：第10章对应ITU-TG.7714第6.7.8、9.10章，第12章对应ITU-TG.8980第10章，ITL-TG.7718第9章；第18章对应11U-1 G.7718第8章：第14章对应ITU-TG.7712第6章；--第15章对应IT-TG.8080第1I章，并增加了保护恢复类型和倒换准则等要求；第16章对应ITLT（，8080第12章。此外，本部分还参考了U1F，IETF等国际标准化组织有关白动交换光网络的建议和草案：本部分的附录A、附录B、附录C为资料纠附录。本部分出中华人民共和国信息产业部提出。本部分由中国通信标滩化协会归口。本部分起草单位：信息产业部电信研究院、中国电信集团公司。本部分主要起草人：张国颖，张海懿，荆瑞泉，李芳，李允博.王郁.徐云斌，霍晓莉，正健全。1范围
自动交换光网络（ASON)技术要求第1部分：体系结构与总体要求
TTKAoNrKAca-
GB/T 21645.1—2008
本部分规定了自动交换光网络体系结构、控制平面参考结构和基本结构元件、呼叫和连接控制、路由，自动发现和资源管理要求.管理平而和数据通信网要求，命名和地址、保护和恢复.网络可靠性和安全性，以及业务要求等。本部分规定的自动交换光网络要求与其承载的客户层和具体实现投术无关，传送网络的具体技术细节不在本部分范围内，本部分适用于ITU-TG.803定义的SDH传送网络和ITUT《.872定义的光传送网络（OTN）2规范性引用文件
下列文件中的条款通过本部分的川而成为在部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而、敦励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件：其最新版适用于本部分。YD/T1078—2010SDH传送网技术要求网络保护结构的互通YT)/T1289.2同出数字体系（ST)H>传送网网络管理技术要求第2部分：网元管理系统（EMS）功能
Y1N099—1998光同步传送网技术体制ITU-TG.7712数据通信网的体系结构与规范ITU-TG.了713分布式呼叫利连接管理ITUT G.7713,1采用PNNT的LICM信令ITU-T G.7713.2采用GMPLS RSVP-IE的ICM信令ITL-TG.7713.3采用GMPLSCR-LDP的DCM信令I'rJ-T G. 7715
ASON路由结构和要求
ITU-T G.7715.1
链路状态路由协议需求
ITL-T G.781
ITU-T G. 803
SDH管理
基下同步数字系列(SI)H)的传送网体系结构传送网通用体系结构
ITU-T G, 805
ITU-T G.8080
自动交换光网络体系结构
ITt:-T G. 872
2光传送网络的体系结构
ITU-TG.873.1光传送网()TV)--—线性保护ITU-T G. 873. 2
光传送网（()TN)—环保护
ITL T G. 874
光传送网光的管理方面
IIU-T M, o
电信管理网（TMN）总则
ITU T M.3100
通用网络信息模型
ITU-T Y.1313
3·层虚拟专用网业务和网络结构OIF-UNI-Q1.0
用产-网络接口1.0信令规范
(OIF-ENNI-SIG-O1.O运营商内部E-NNI信令规范IETFRFC4204GMPLS链路管理协议GB/T 21645.1—2008
IFTFRFC4207GMPLSLMP的SDH扩展IETFRFC4209GMPILSLMP的WDM光线路系统扩展3术语和定义.缩略语
3.1术语和定义
下列术语和定义适用于本部分，3. 1. 1
代理agent
捕述代表一个资源的特定性和行为的实体。代理允许在各种资源和管理以及控制功能之间的交互。一个资源可以有多个代理。3.1.2
管理域administrativedomain
管理域表示属于同一个网络层次内部的某一个区域内部的资源.如网络运营者、服务提供商、终端用户等。
自动交换传送网ASTN
ASTN足个由控制平面来执行连接控制、完成配置和连接管理的传送网络。3.1.4
自动交换光网络
ASON是自动交换传送网在面间连接的电路交换网络（ITU-TG.805规范）.上.的应用，例如ITU-T.803规范的ST)H传送网、IT-TG.872规范的光传送网(OTN)等。3. 1. 5
呼叫call
两个或者多个用户和一个或者多个域之间的关联，支持通过一个或者多个域的业务实例。在域内部，此关联由包含呼叫状态的网络实体所支持。在用户和网络呼叫控制实体之间以及在网络呼叫控制实体之间，存在多个呼叫段。一条呼叫由多个呼叫段级联而成。3. 1. 6
呼叫允许控制callAC
呼叫允许控制是一个策略功能，网络中的呼叫发起方调用，同时可能需要呼叫终结方的参与。3. 1.7
呼叫控制call control
是·个或者多个用户应用之问的信令关系，用于在网络中建立、释放、调整和维护一组连接。3.1.8
cal controller
呼叫控制器
呼叫由呼叫控制器进行控制，有两种类型的呼叫控制器元件，即主叫方呼叫控制器和被叫方呼叫控制器。
呼叫段call segment
两个呼叫控制实体（如呼叫控制器）之间的关联。每一个呼叫段可以关联0个或者多个连接。网络呼叫控制器实体之间的呼叫段可以关联0个或者多个支撑它的服务层呼叫。3.1.10
连接控制器接口CCI
挖制平面和传送平面之间的接口。3. 1. 11
客户一服务者client-serven
TiKAONiKAca-
GB/T 21645.1-2008
两个属于不同网络层的实体之叫的关系，通过适配功能实现，如客户层网络的链路连接可以由服务层网络的路径支持，
封闭用户组closed nsergroup
封闭用户组是进行呼叫时所使用的种可选用户功能，此用户功能可以使得用终端设备属于个或者多个封闭用户组。封闭用户组功能允许属丁同·组内的用户终端设备相丘之创进行通信，但是禁止同其他组的用广终端设备进行通信，3.1.13
元件 companent
元件是功能实体的抽象桶述.用于解释AS(N体系结构的操作过程。在本部分中，元件不代表具体程作代码的实例。
连接connertion
连接是链路连接和子网连接的串联，可允许在个子网的输人和输出点之间传送用户信息。3. 1. 15
connectlon admission contrnl连接充许控制
连接允许控制用于确定是否有足够的资源米接纳一个连接（或者在呼叫过程中重新协商资源），3. 1. 16
连接控制器
connetion controller
连接控制器是ASON控制平面中的儿件。连接挖制器负责协调链路资源管理器、路由控制器以及对等和从属的连接控制器.以管理和监测连按的建立、释放和参数调整等操作。3. 1. 17
控制域control demain
控制域是·种或者多种用于分布式应用的特殊元件的集合·并且封装和隐藏了这些应用的细节。控制域中的实体是控制平面中的元件的集合，3. 1. 18
控制平面controiplane
控制平面完成呼叫控制和连接控制功能，通过信令来建立和释放连接，Ⅱ企放障情况下参与完成连接的保扩恢复功能，控制平面还实现用于支撑呼叫和连接控制的其他功能，例如路由信息的发布。3. 1. 19
业务等级CuS
用于呼叫和连接的策略属性：CoS指定服务的类型，满足客的SIA需求，如可用性，中断周期、误码秒等。刘呼叫来说，CoS是端到端透明的，在不同的区域之间不会改变；对连接米说，CoS在间·个区域内部唯，在区域之间可以改变。CoS中可包恬服务类型的列表信息。3. 1.20
连接点CP
在本部分中，一个连接点代表一个适配功能的北向输人端口。3.1.21
回溯 crank-back
当连接建立请求术成功并从失败点返回建立失败的信息时，四溯机制允许发起新的连接建立请求，尝试重新建立连接以避免资源的附塞。间溯机制也可以用丁连接的恢复机制。3
GB/T 21645.1--2008
连接终端点CTP
一个连接终端点代表CP的信号状态。3. 1. 23
分集diversity
分集指在一对输人和输出端口之间.配置使用不同的网络资源（链路和节点）的多个并行连接。根链路、节点或管埋策略等因素，分集可以有不同的级别：若两个连接除了入口和出口节点外，不共享任何节点，称之为节点个相关分集：如果两个连接的通道不共享任何链路，称之为链路不相关分集。3. 1. 24
城domain
表示用于特定日的的一系列实休的集合。3.1.25
外部网络一网络接口E-NNI
在属于不同挤制城的控制平而元件之询的效向信令接口3. 1. 26
显式路由expltcitmoute
显式路由最初是为MPLS流工程功能定义的，通过基士约束的路由算法获得，在请求信息中表：示为经过路由上的一系列抽象节点的列表：显式路由义分为严格显式路由和松散显式路由两外。3.1.27
联邦federation
为广连接管理而形成的一些域的共同体，通过连接控制器之间的协作关系来表示。3.1.28
服务等级Gos
用于呼叫或连接的策略属性。（S是·些网络设计变量，川用下在指定条件下提供对一组资源的测量手段。对呼叫来说，S是端到端透明的，在不同的区域之间不会改变：对连接来说，S在同·一个区域内部唯一，在区域之间可以改变。（nS变量可以为路由分集信总，一系列网络控制器名称的列表等：
硬重路由hard rerouting
硬重路由服务提供了呼叫连接失效时的恢复机制，并能响应失效事件。对于一个已激活硬重路由的呼叫连接，源节点阻止呼叫释放，并试图在重路山域边界建立一个到宿节点的替代连接段·即重路由连接。在重路中域边界的节点同样阻止呼叫连接的释效，并等待重路由域边界的源节点建立一个重路由连接，
接口interfae
在本部分中，接口表示AS(N控制元件之川的逻辑关系并通过这些元件之间的信息流来定义，这种关系允许元作的各种分布，以支持不同的设备实现和网络结构。3. 1. 31
内部网络一网络接口I-N
在属于一个或多个有信任关系的域的控制平而元件之问的双尚信令接口，3.1.32
层网络layernetwork
层网络是一种拓扑元件，包括传送实体和传送处理功能，光成特征信息的产生，传送和终站。4
链路Hnk
KAoNrKAca-
CB/T 21645.1—2008
链路是一种拓扑元件.捕述了子网和接人组同其他的了网或者接人组之间的关系。3.1.34
链路聚合linkaggregation
可以把一些路由日的相同的链路连接聚合成一些逻辑链路，这种聚合以基于链路代价、时延，链路质量或多样性等参数，聚合后的逻辑链路可以隐藏链路连接的细节·这些细节对一些网络层功能（如路径选择)是不必要的。
链路捆束linkbundle
网络中多个属性相同的链路可以捆绑在一起.作为一个链路组，在链路维护和广播时这·组链路可以通过单个链路状态广播消息公布出去、从而显著减少网络中的播信息。3.1.36
链路连接link connection
在-一条链路的端口之间传送信息的传送实体。3.1.37
链路资源管理器linkresourcemanager链路资源管理器一种控制平面元件，负责管理SNPP链路，包括SNP链路连接的指配和士指配，提供拓扑和状态信息：链路资源管理器向路由控制器提供所有相关的SVPP钮路信息.同时将所控制的链路资源的任何状态改变通知璐由控制器，3.1.38
松散路由Haseroute
松散路由为系列松敬抽象节点的列表·在松散抽象节点之间的路径可以穿越其他的网络节点。3. 1. 39
管理平面management plane
管理半面执行传送平面、控制平面以及整个系统的管理功能.它同时提供这些平面之间的协同操作。管理平面执行的功能包括：性能管理、故障管理，配置管理、计费管理、安全管理3.1.40
多归属multi-homing
在个终端点和一个或多个传送网之闻的多条链路叫被用于过行负载均衡或采用不同路出的保护。
名称name
名称是一个与位置无关的宁符串，可以用于源端或者宿端的标识。如果宿端名称是一个字符串，当宿端的位置发牛变化时其名称成该保持不变。3. 1. 42
网络呼叫控制器network call controller网络呼叫控制器提供两种角色，·种支持主叫方实体一种支持被叫力实休，3,1.43
编号numbered
编号方式通过IP地址对端口进行标识.每一个链路止其终端的IP地址逆行标认：5
