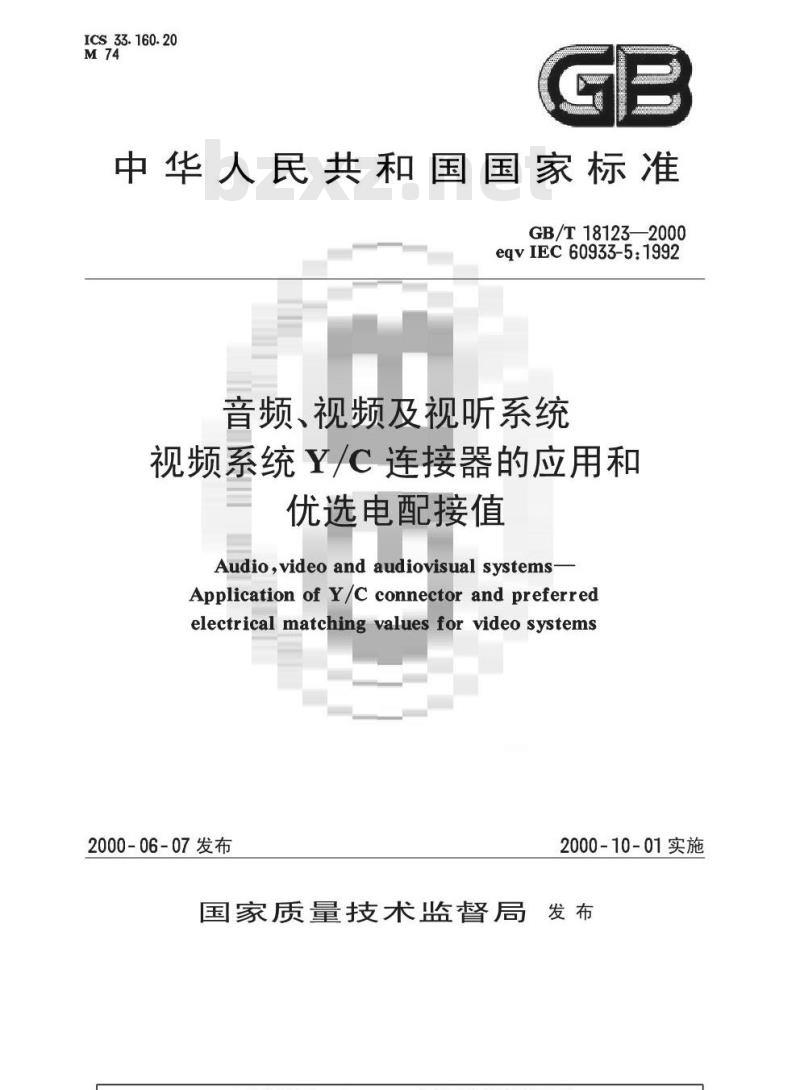

【国家标准(GB)】 音频、视频及视听系统 视频系统Y/C 连接器的应用和优选电配接值

ICS33.160.20
中华人民共和国国家标准　
GB/T18123—2000
eqvIEc60933-5：1992
音频、视频及视听系统
视频系统Y/C连接器的应用和
优选电配接值
Audio,video and audiovisual systemsApplicationof Y/Cconnectorandpreferredelectrical matching values for video systems2000-06-07发布
2000-10-01实施
国家质量技术监督局
GB/T18123—2000

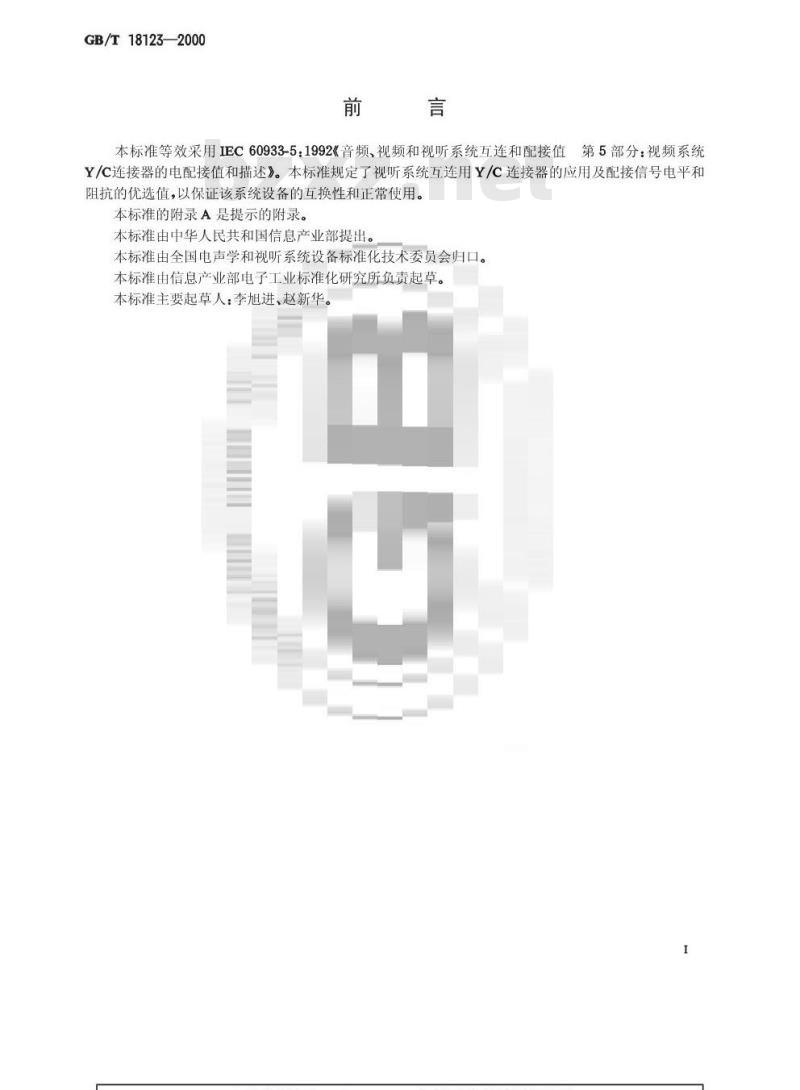

本标准等效采用IEC60933-5：1992《音频、视频和视听系统互连和配接值1第5部分：视频系统
Y/C连接器的电配接值和描述》。本标准规定了视听系统互连用Y/C连接器的应用及配接信号电平和阻抗的优选值，以保证该系统设备的互换性和正常使用。本标准的附录A是提示的附录。
本标准由中华人民共和国信息产业部提出。本标准由全国电声学和视听系统设备标准化技术委员会归口。本标准由信息产业部电子工业标准化研究所负责起草。本标准主要起草人：李旭进、赵新华。I
GB/T18123—2000

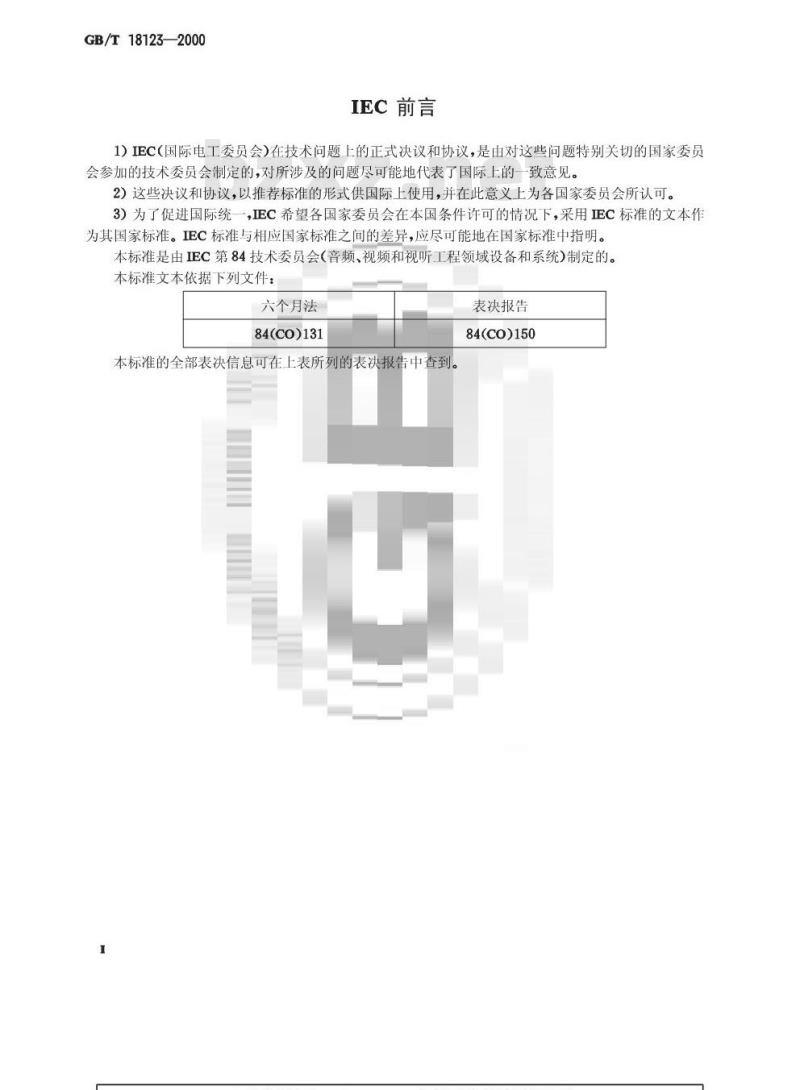

IEC前言
1）IEC（国际电工委员会）在技术问题上的正式决议和协议，是由对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的一致意见。2）这些决议和协议，以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所认可。3）为了促进国际统一，EC希望各国家委员会在本国条件许可的情况下，采用IEC标准的文本作为其国家标准。IEC标准与相应国家标准之间的差异，应尽可能地在国家标准中指明。本标准是由IEC第84技术委员会（音频、视频和视听工程领域设备和系统）制定的。本标准文本依据下列文件：
六个月法
84(co)131
本标准的全部表决信息可在上表所列的表决报告中查到。表决报告
84(CO)150

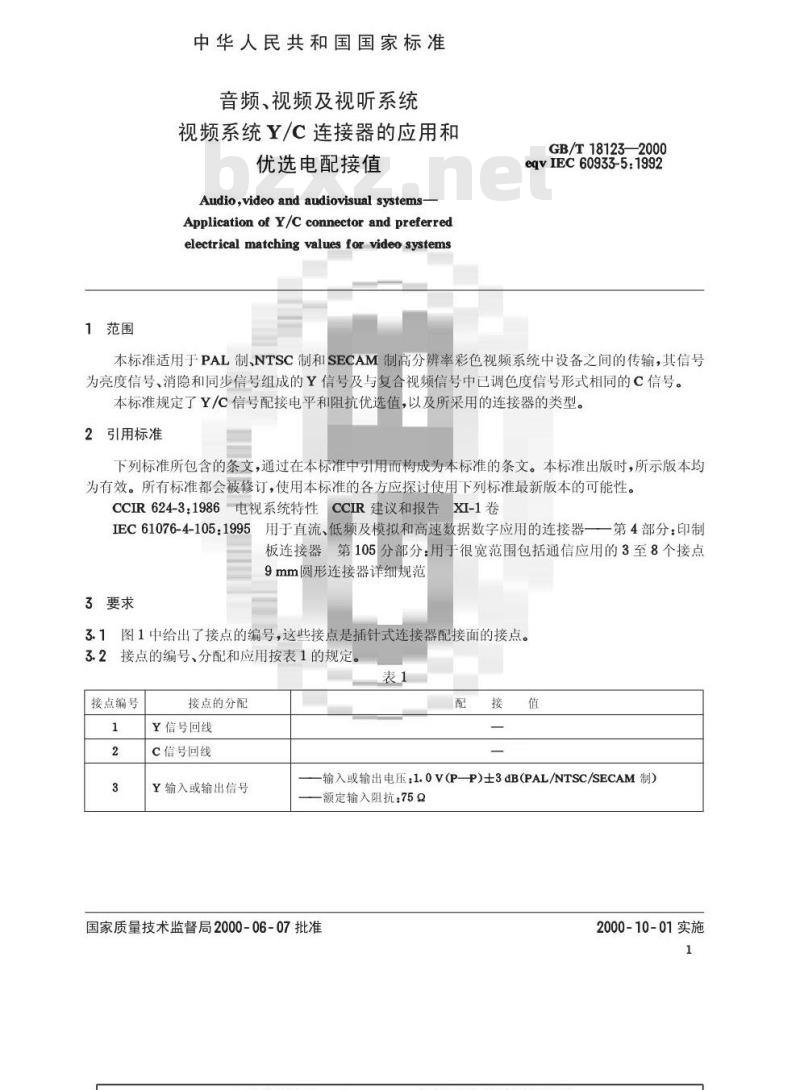

1范围
中华人民共和国国家标准
音频、视频及视听系统
视频系统Y/C连接器的应用和
优选电配接值
Audio,video and audiovisual systems-Application ofY/C connectorand preferredelectrical matching values for video systemsGB/T18123—2000
eqvIEC60933-5：1992
本标准适用于PAL制、NTSC制和SECAM制高分辨率彩色视频系统中设备之间的传输，其信号为亮度信号、消隐和同步信号组成的Y信号及与复合视频信号中已调色度信号形式相同的C信号。本标准规定了Y/C信号配接电平和阻抗优选值，以及所采用的连接器的类型。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。CCIR624-3:1986电视系统特性CCIR建议和报告XI-1卷IEC61076-4-105：1995
3要求
用于直流、低频及模拟和高速数据数字应用的连接器一一第4部分：印制板连接器第105分部分：用于很宽范围包括通信应用的3至8个接点9mm圆形连接器详细规范
图1中给出了接点的编号，这些接点是插针式连接器配接面的接点。3.2
接点的编号、分配和应用按表1的规定。表1
接点编号
接点的分配
Y信号回线
C信号回线
Y输入或输出信号
输入或输出电压：1.0V(P-P)士3dB(PAL/NTSC/SECAM制）一额定输入阻抗：75Q
国家质量技术监督局2000-06-07批准2000-10-01实施
接点编号
接点的分配
C输入信号
C输出信号免费标准bzxz.net
插针式连接器的屏蔽层
插孔式连接器的屏蔽层
1同步极性应为负极性。
2对于PAL制：
GB/T18123—2000

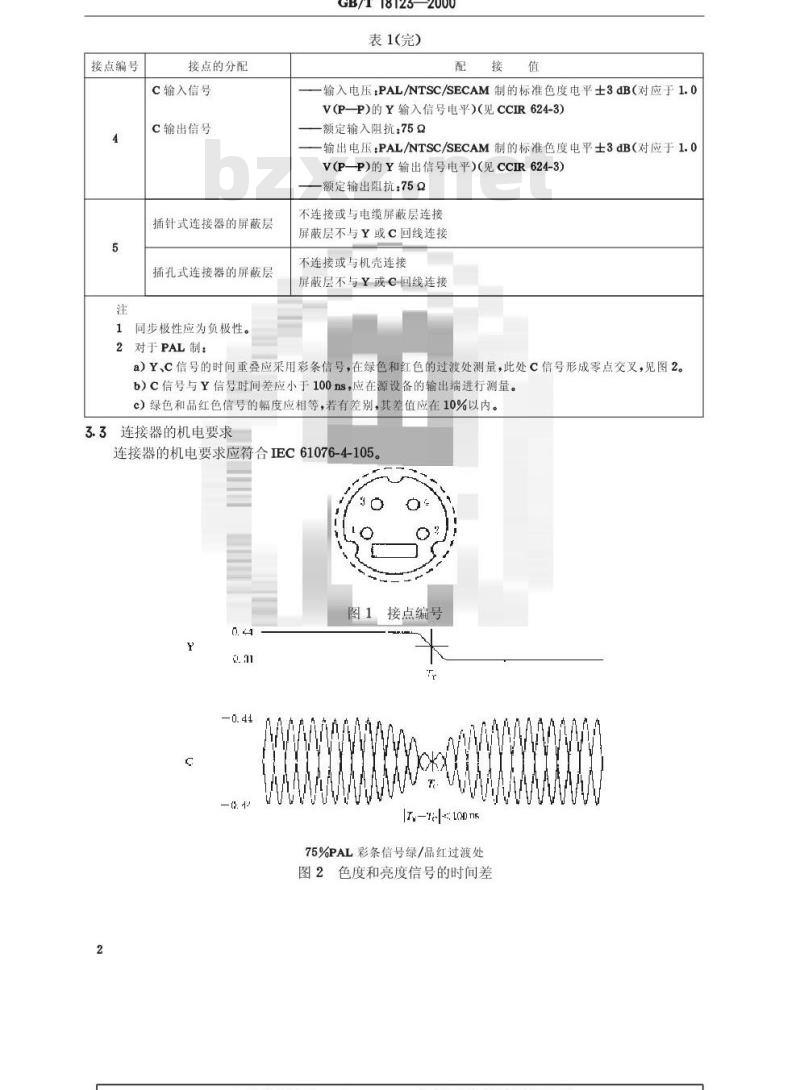

表1(完)
配接值
输入电压：PAL/NTSC/SECAM制的标准色度电平士3dB（对应于1.0V(P—P）的Y输入信号电平）（见CCIR624-3)一额定输入阻抗：75Q
一输出电压：PAL/NTSC/SECAM制的标准色度电平士3dB（对应于1.0V(P—P)的Y输出信号电平)（见CCIR624-3)一额定输出阻抗：75Q
不连接或与电缆屏蔽层连接
屏蔽层不与Y或C回线连接
不连接或与机壳连接
屏蔽层不与Y或C回线连接
a）Y、C信号的时间重叠应采用彩条信号，在绿色和红色的过渡处测量，此处信号形成零点交叉，见图2。b）C信号与Y信号时间差应小于100ns，应在源设备的输出端进行测量。c）绿色和品红色信号的幅度应相等，若有差别，其差值应在10%以内。3.3连接器的机电要求
连接器的机电要求应符合IEC61076-4-105。图
接点编号
—--: 10) n5
75%PAL彩条信号绿/品红过渡处
图2色度和亮度信号的时间差
GB/T18123—2000
附录A
（提示的附录）
连接器型式
本连接器为四接点的圆形连接器。插针式连接器和插孔式连接器分别见图A1、图A2。插孔式连接器安装在设备上，插针式连接器连接在电缆的两端。O
000000
单位业
图A2插孔式连接器
