中华人民共和国国家标准
金属管状远红外辐射加热器
Metal tube far infrared heaterUDC621.385
: 585 -15
GB 8623—88
本标准适用在其衣面上涂敷（或烧结）远红外辐射涂层的金属管为基体，辐射面温度为200~550亡，电一热辐射转换效率大于50%的电热式远红外辐射加热器（以下简称辐射器）。1型式、规格及基本参数
1.1型式结构

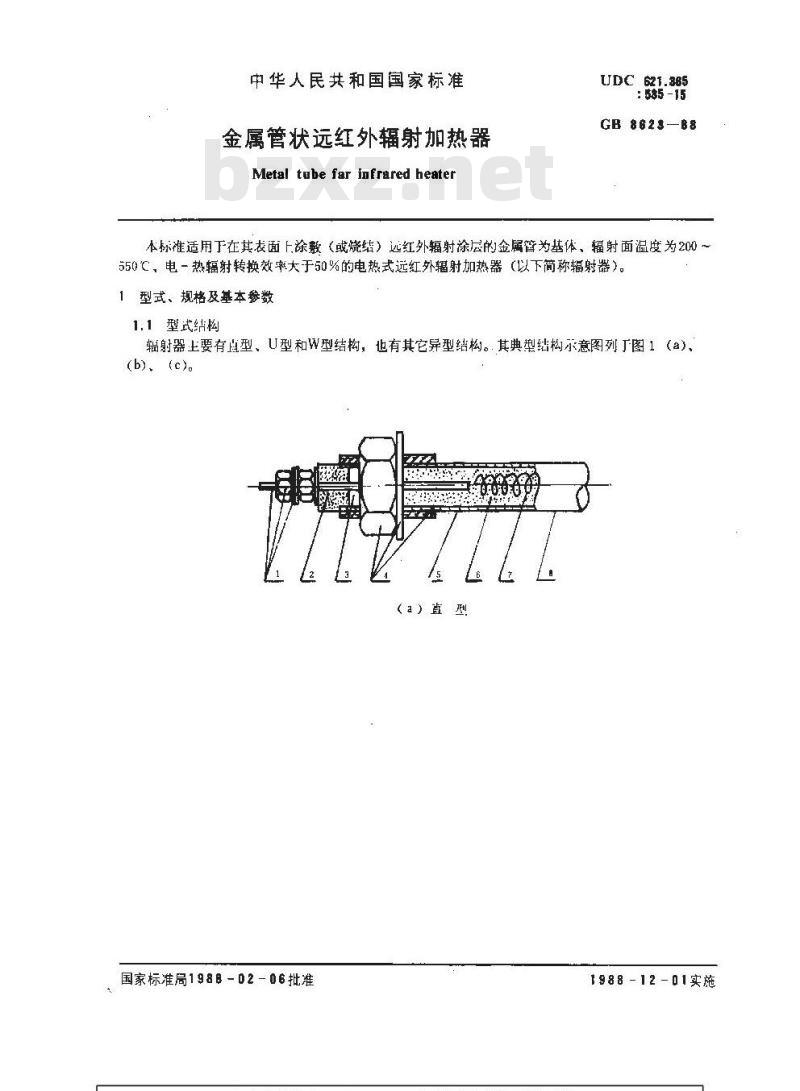

辐射器土要有直型、U型和W型结构，也有其它异型结构。其典型结构示意图列丁图1（a)、(b)、(c)。
(a）直型
国家标准局198B-02-06批准
1988-12-01实施
(h）U型www.bzxz.net
GB8623-B8

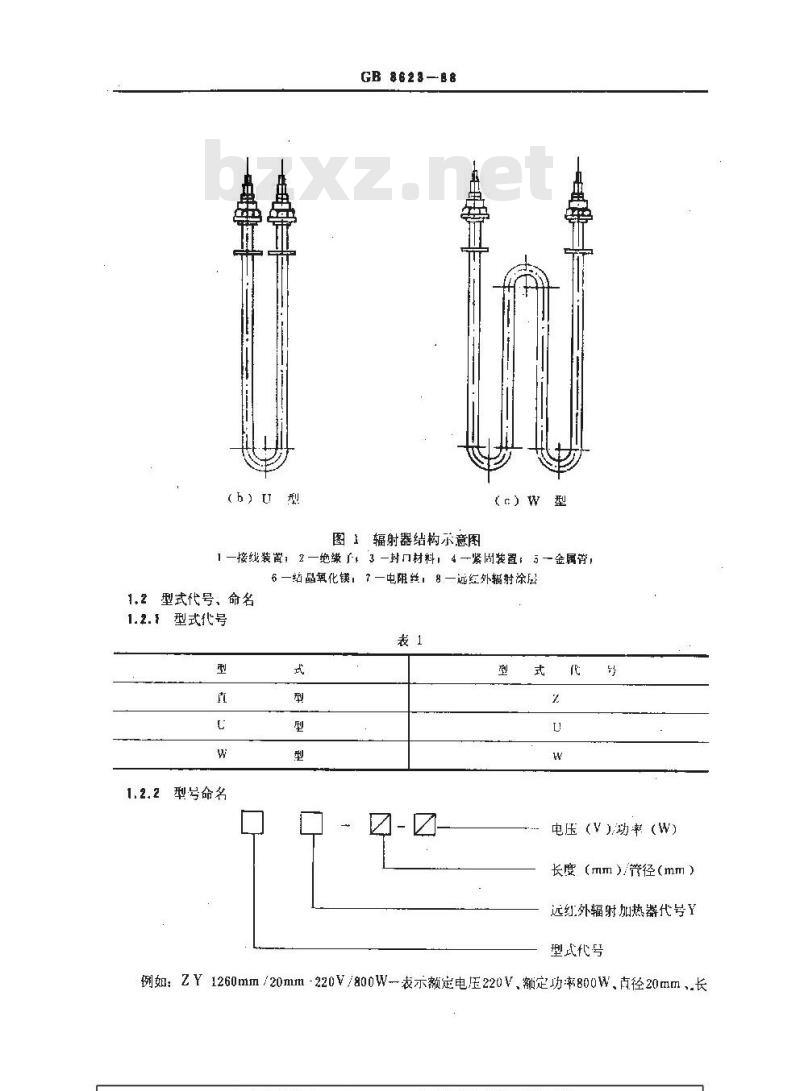

图1辐射器结构示意图
c）w型
1一接线装置；2—绝缴，3-封门材料，4—紧固装置：5一金属背，6一结品氧化镁，？一电阻丝，8一选红外辐射涂层1.2型式代号、命名
1.2.1型式代号
1.2.2型号命名
电压(V）动(w)
长度（mm）/管径（mm）
远红外辐射加热器代号Y
型武代号
例如：zY1260mm/20mm-220V/800W-表示额定电压220V、额定功率800W、直径20mm..长GB 8623-B8
度1260mm直型金属管状远红外辐射加热器。：1.3规格
直型、U型和W型辐射器基体通用规格为：2、Φ14、单16、Φ18、20mm。1.4.额定参数
额定电压
辐射面电功率密度
辐射面温度
200~550
1.5本标准未规定的型式，规格的辐射器，亦应参照本标准制订的技术要求进行生产和验收。2技术要求
2.1辐射器应符合本标准的要求，并按经规定程序批准的图样与文件制造。2.2辐射器应能在下列条件下正常 T.作：2.2. 1T,作环境相对湿度不大十95%。2.2.2工.作环境不应有腐蚀金属和破坏绝缘性能的气体和尘埃。2.2.$工作电压允许变化范围为10%。2.3外形尺寸
2.3.1真型管状辐射器的基体轴线直线度应不超过下列规定误差1000mm以下为总长的±0.5%
1000mm以上为总长的±1%。
U型和W型辐射器的直型段应符合上述规定。2.3.2辐射器的管壁厚度应该购匀，端面或横截面的圆度最大误差不得超过土0.05D（D为金属管外径，mm)。
2.4外观
2.4.1辐射器的选红外辐射涂层应均匀光洁，不得有起泡、剥落或局部堆积现象。2.1,2辐射器的基体表面应光明显缺陷，且不得开裂，接线柱不得松动、脱落。2.4.3U型和W型辐射器的弯曲处不得有皱折、凹凸现象。2.5耐冷热交变性
辐射器经冷热交变试验后，涂层表面应光粉化，尤鼓泡，无裂纹，无剥落现象；基体无裂缝，不变形。
2.6全法向发射en
辐射器的全法向发射率，不低于0.83。2.7电-热辐射转换效率n
辐射器的电热辐射转换效率\应大于50%。2.8升温时间
从室温通电加热至最高温度90%的时间应不超过15min。2.9辐射面温度均匀程度
辐射器的辐射表面温度分布的不均均度应不超过平均温度的土10%。2.10功率偏差
在额定1作电压下，辐射器实测电功率的允许误差不超过额定功率的+5%，-10%。2.11冷态绝缘电阻
CB 8623—8B

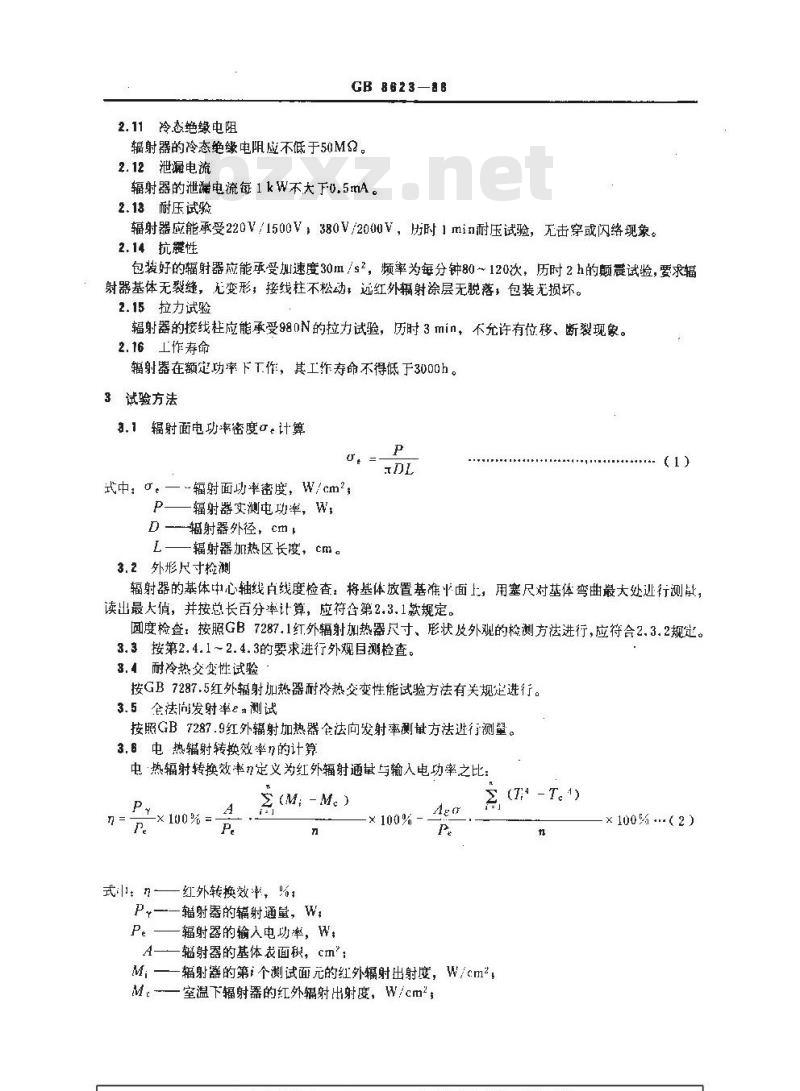

辐射器的冷态绝缘电阻应不低于50MS。2. 12泄漏电流
辐射器的泄漏电流每1 k W不大下o,5mA。2.18耐压试验
辐射器应能承受220V/1500V，380V/2000V，虏时】min耐压试验，无击穿或闪络现象。2. 14 抗展性
包装好的辐射器应能承受加速度30m/sz，频率为每分钟80~120次，历时2h的颠震试验，要求辐射器基体无裂缝，无变形；按线柱不松动，远红外辐射涂层无脱落，包装无损坏。2.15拉力试验
辐射器的接线柱应能承受980N的拉力试验，历时3min，不允许有位移、断裂现象。2.16　工作寿命
辐射器在额定功率下T作，其工作寿命不得低于3000h。3试验方法
辐射面电功率密度q。计算
式中{。一辐射面功率密度，W/cm2；P辐射器实测屯功率，W;
D一—辐射器外径，cm,
一辐射器加热区长度，cm。
3.2外形尺寸捡测
辐射器的基体中心轴线直线度检查，将基体放置基准面上，用塞尺对基体弯曲最大处逊行测量，读出最大值，并按总长百分率计算，应符合第2.3.1款规定。圆度检查：按照GB7287.1红外辐射加热器尺寸、形状及外观的检测方法进行，应符合2.3.2规定。3.3按第2.4.1~2.4.3的要求进行外观目测检查。3. 4 耐冷热交变性试验
按GB7287.5红外辐射加热器耐冷热交变性能试验方法有关规定进行。3.5全法尚发射率e测试
按照GB 7287.9红外辐射加热器全法向发射率测量方法进行测。3.6电热辐射转换效率n的计算
中热辐射转换效率n定义为红外辐射通量与输入电功率之比：p
x100路
(M - Mo)
红外转换效率，%，
P——辐射器的辐射通量，W，
一辐射器的输人电功率，W，
辐射器的基体表面积，cn\：
×100%
一辐射器的第i个測试面元的红外辐射出射度，W/cm\，Me
一室温下辐射器的红外辐射出射度，W/cm2；(TA -T1)
×100%.(2)

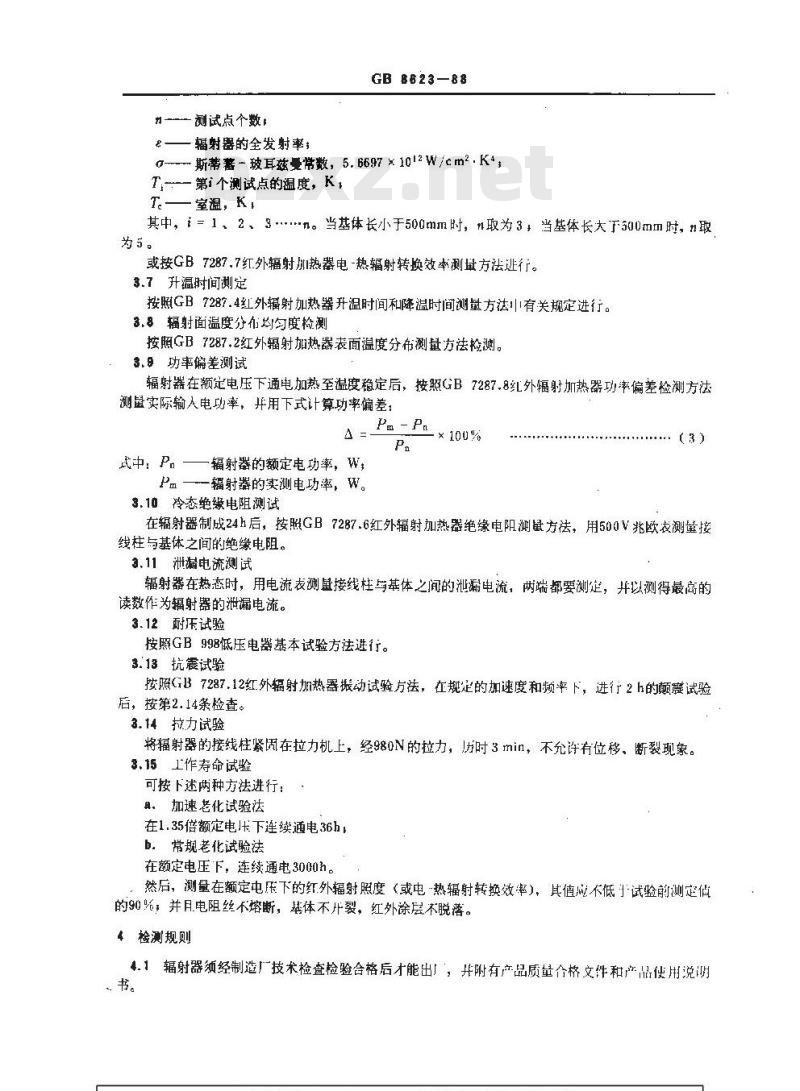

——测试点个数
GB 8623—88
一辐射器的全发射率；
a斯蒂蕃～玻耳兹曼常数，5.6697×1012W/cm2.K*；T-—第i个测试点的温度，K
T.—室温，Ki
其中，i=1、2、3n。当基体长小于500mm时，n取为3，当基体长大下500mm时，n取为5。
或按GB7287.7红外辐射加热器电-热辐射转换效率测量方法进行。3.7升温时间测定
按照GB7287.4红外辐射加热器升温时间和降温时间测量方法1有关规定进行。3.8辐射面温度分布均匀度检测
按照GB7287.2红外辐射加热器表面温度分布測量方法检测。3.9功率偏差测试
辐射器在额定电压下通电加热至温度稳定后，按照GB7287.8红外辐射加热器功率偏差检测方法测量实际输入电功率，并用下式计算功率偏差：Pm-P.
式中：P。辐射器的额定电功率，W，Pm
-辐射器的实测电功率，W。
× 10心%
3.10冷态绝缘电阻测试
在辐射器制成24h后，按照GB7287.6红外辐射加热器绝缘电阳测鼠方法，用500V兆欧衣测量接线柱与基体之间的绝缘电阻。
3.11泄漏电流测试
辐射器在热态时，用电流表测量接线柱与基体之间的泄漏电流，两端都要测定，并以测得最离的读数作为辐射器的泄漏电流。
3.12耐乐试验
按照GB998低压电器基本试验方法进行。3.13抗震试验
按照GB7287.12红外辐射加热器报动试验方法，在规定的加速度和频率下，进行2h的颠震试验后，按第2.14条检查。
3.14拉力试验
将辐射器的接线柱紧固在拉力机上，经980N的拉力，历时3min，不允许有位移、断裂现象。3.15工作寿命试验
可按下述两种方法进行：
具。加速老化试验法
在1.35倍额定电/卡下连续通电36h，b.常规老化试验法
在额定电压下，连续通电3000h。然后，测量在额定电压下的红外辐射照度（或电热辐射转换效率），其值成不低试验前测定值的90%，并日电阻丝不熔断，基体不片裂，红外涂层本脱落。4检测规则
4.1辐射器须经制造厂技术检查检验合格后才能出厂，并附有产品质量合格文件和产品使用说明书。
GB 8623-88
4.2辐射器的试验方法分出厂试验和型式试验。4.2.1出厂试验
辐射器出厂试验分二组进行。
a辐射器应按本标准第2.3、第2.4条的技术要求，进行逐件检查。b.按本标准第2.5，第2.8～2.13条的技术要求进行出厂抽样检查。抽样率为总数的3%。4.2.2 型式试验
凡属下列情况，须进行型式试验，并应符合本标准的全部技术要求。a，新产品试制完成时：
正常产品连续生产两年后：
当设计、I艺或材料有所改变时：d．停产半年以上而恢复生产时。本试验每次抽样数量应不少于3件。4.3型式试验时抽样产品中，若其中有一件不符合规定的任何一项指标时，则应在同一批产品中再抽取双倍数量的产品进行试验，若仍有一件不符合要求，则该批产品定为不合格。5
标志、包装、贮存
5.1标志
在辐射器外壳上应贴上标牌，并标志出：期，
辐射器型号、规格、名称，
经按规定程序批准的注册商标，检验员姓名或【.号；
制造广名及出广日期。
5.2包装
辐射器的包装箱，应能保证产品在运输过程中不致损坏。5.2.1
产品使用说明书、出厂合格证应与辐射器--起装入箱内。包装箱外面应填明制遵厂名、「址，
型号、规格、名称，
包装日期：
收货单位地址、名称。
5.2.3包装箱外应注明“小心轻放”，“防雨防潮”等明显且不易襟掉的字样。5.3贮存
辐射器贮存处应通风良好，无魔蚀性气体，相对湿度不大十85%。严防重压，严禁露天堆放。附加说明：
本标准出中华人民共和国黑龙江省标准计量局提出。本标准由黑龙江省电了技术研究所、黑龙江省红外产品质量监督检验站负责起草。
