【机械行业标准(JB)】 旋转搂草机

ICS65.060.50
备案号：24528-：2008

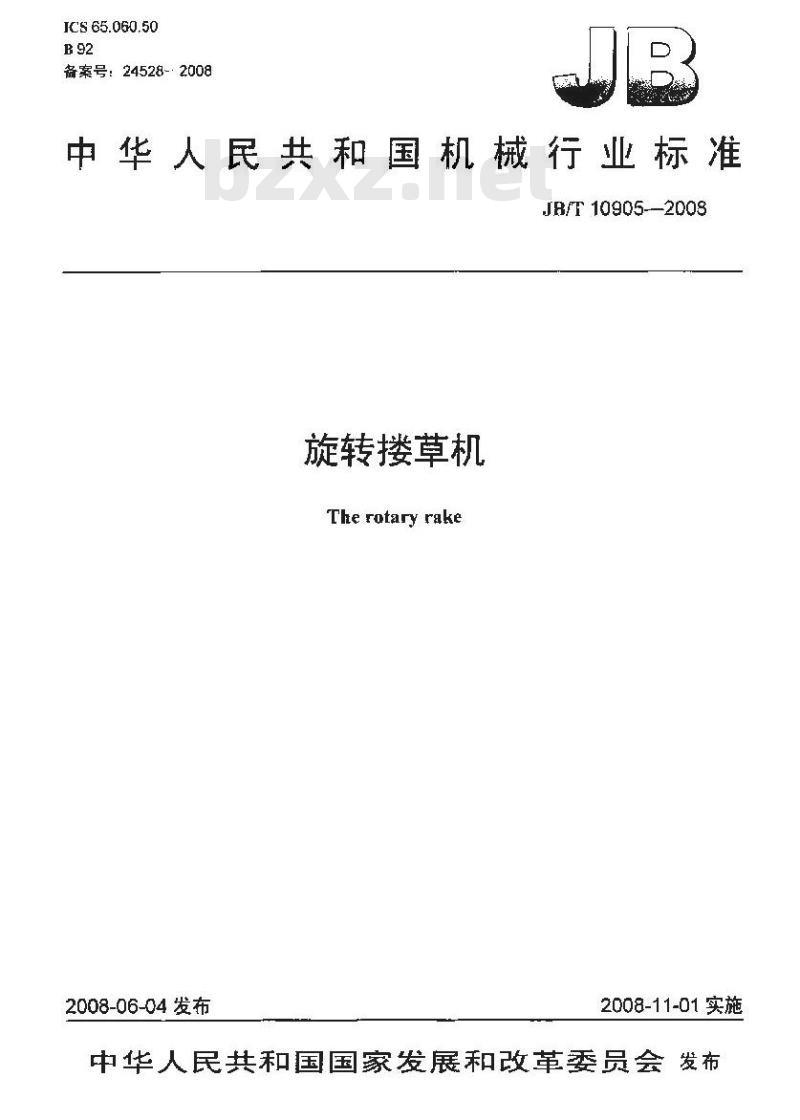

中华人民共和国机械行业标准
JB/T10905--2008
旋转楼草机
The rotary rake
2008-06-04发布
2008-11-01实施

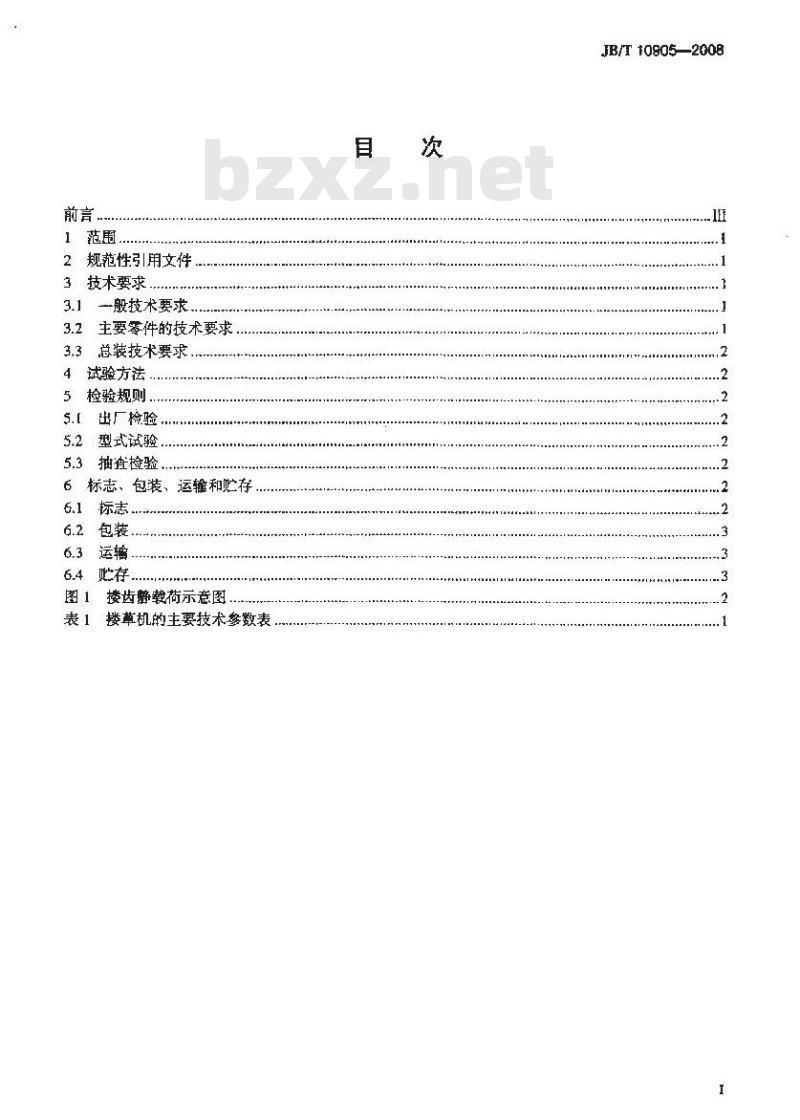

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
3技术要求
3.1一般技术要求
3.2主要零件的技术要求
3.3总装技术要求
试验方法
检验规则
出厂检验，
5.2型式试验，
抽查检验
6标志、包装、运输和贮存
6.1标志
6.2包装
楼齿静载荷示意图Www.bzxZ.net
楼草机的主要技术参数表
JB/T10905—2008

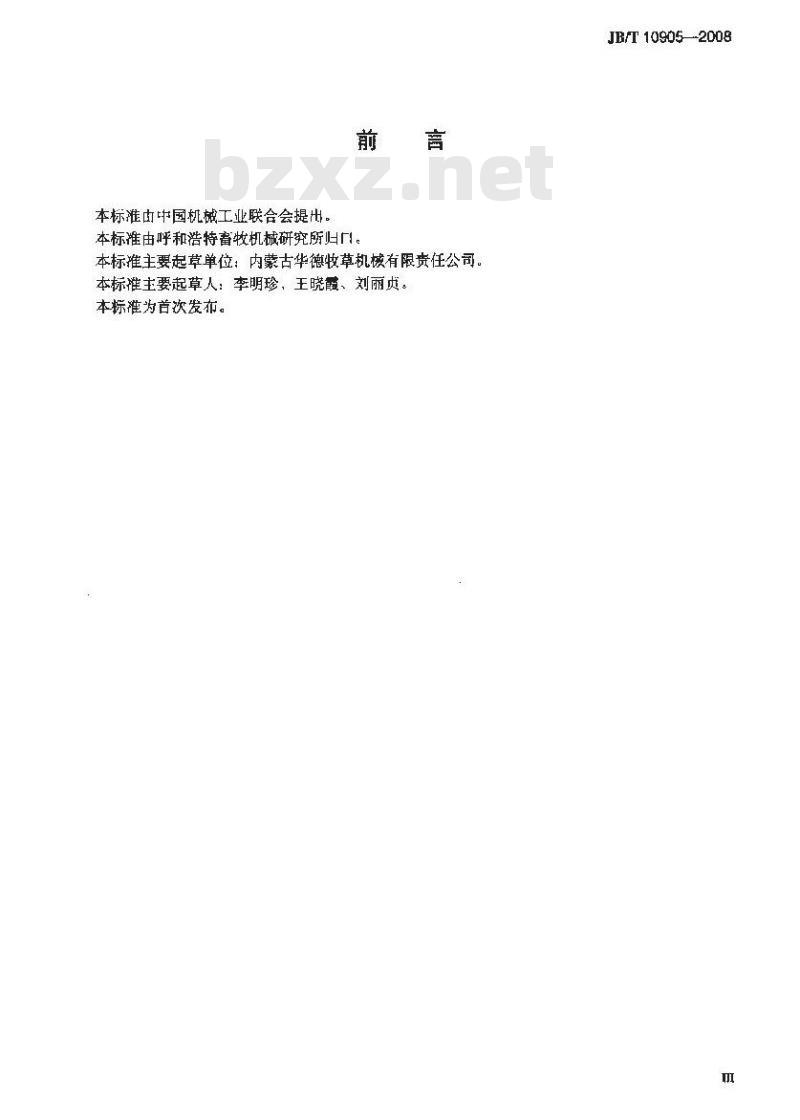

本标准内中国机械工业联合会提出。前
本标准由呼和浩特畜牧机械研究所归！。本标准主要起草单位：内蒙古华德收草机核有限责任公司。本标推主要起草人：李明珍，王晓、刘丽贞本标准为首次发布。
JB/T10905—-2008

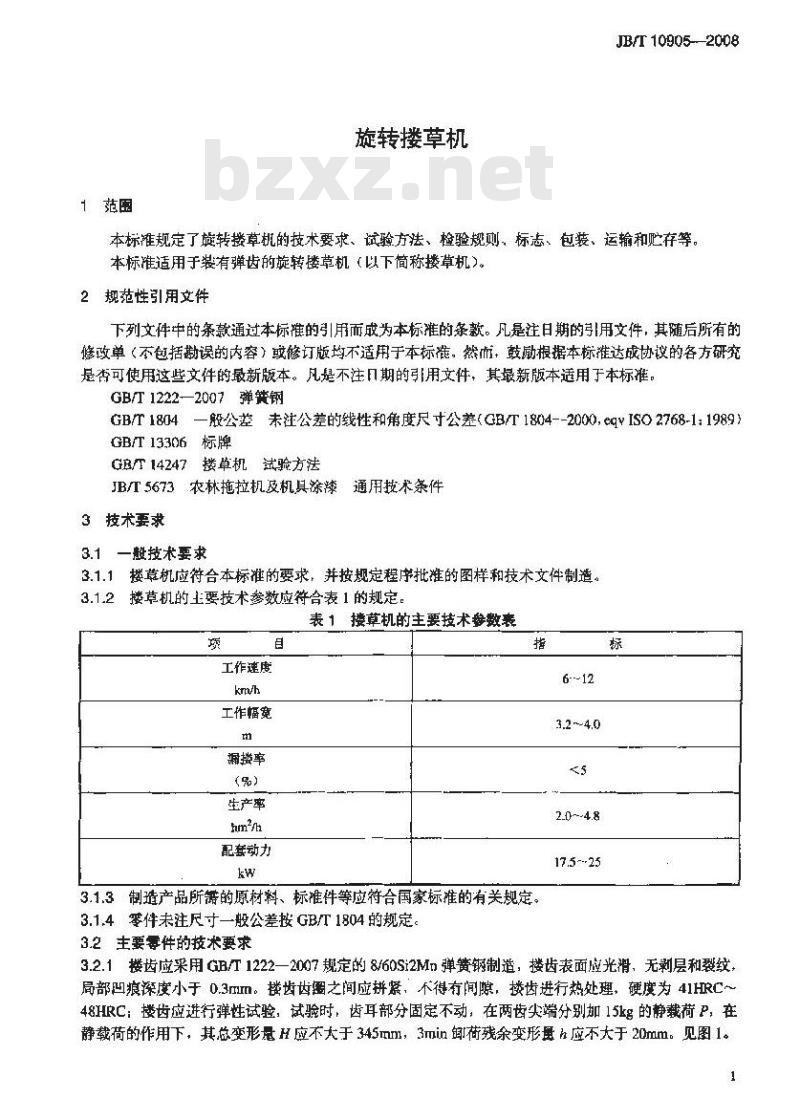

1范围
旋转楼草机
JB/T 10905-2008
本标推规定了尴转楼草机的技术要求、试验方法、检验规则，标志、包装、运输和贮存等。本标准适用于装有弹齿的旋转楼草机（以下简称接章机）。2规范性引用文件
下列文件牛的条款通过本标谁的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修政单（不包括勘误的内容）或修订版均不适用于本标谁。然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本标准。GB/T 1222—2007弹簧钢
GB/T1804—般公差未注公差的线性和角度尺寸公差（GB/T1804--2000,eq?ISO2768-1:1989）GB/T 13306标牌
GB/T14247楼草机试验方法
JB/T5673农林拖拉机及机具涂漆通用技术条件
3技术要求
3.1一般技术要求
楼草机应符合本标准的要求，并按规定程序批准的图样和技术文件制造。3.1.2
楼草机的主要技术参数应符合表1的规定。表 1接草机的主要技术参数表
工作速度
工作幅宽
生产率
配套动力
3.1.3制造产品所需的原材料、标准件等应符合国家标准的有关规定。3.1.4零件未注尺寸一般公差按GBT1804的规定，3.2主要零件的技术要求
17.5 --25
3.2.1楼齿应采用GB/T1222一2007规定的8/60Si2Mn弹簧钢制道：楼齿表面应光滑，无剥层和裂纹，局部凹痕深度小于0.3mm。楼齿齿圈之间应拼紧，不得有闻，楼齿进行热处理，硬度为41HRC～48HRC：楼齿应进行弹性试验，试验时，齿耳部分固定不动：在两齿尖端分别加15kg的静裁荷P，在静载荷的作用下，其总变形量H应不大于345mm，3min卸荷残余变形量应不大于20mm。见图1。1
JB/T 10905--2008

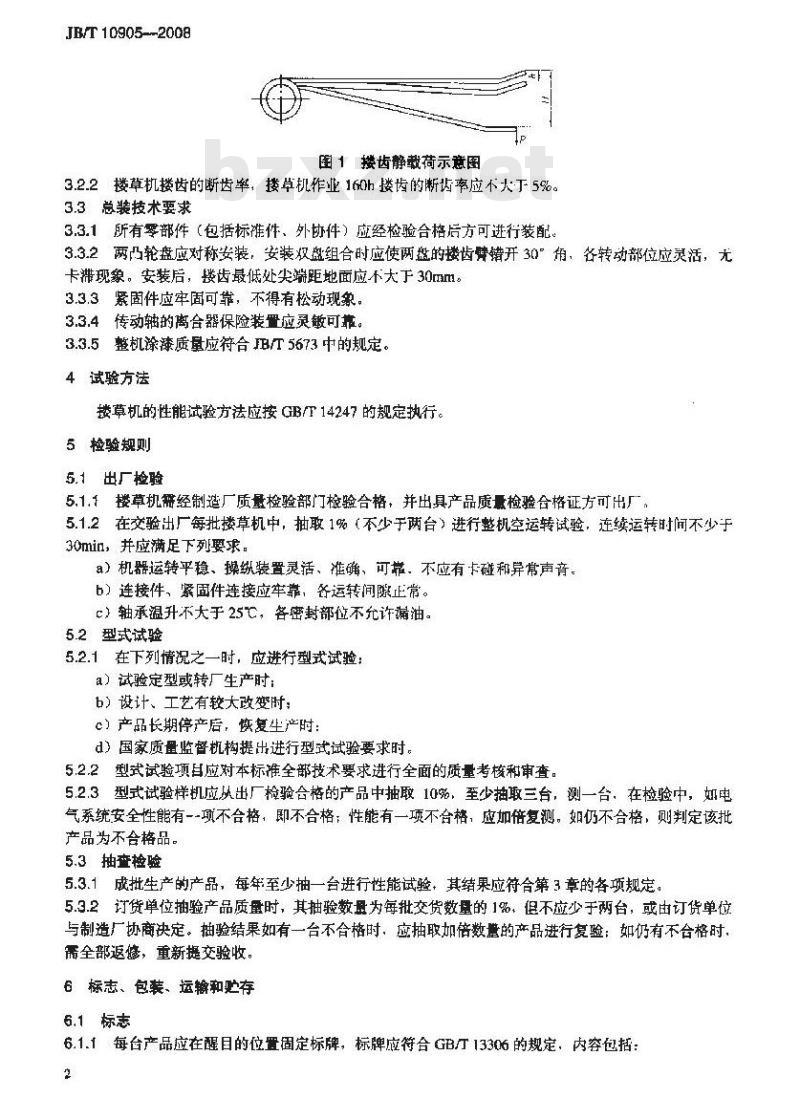

图1楼齿静教荷示意图
3.2.2楼草机楼齿的断齿率，楼草机作业160h楼齿的断齿率应不大于5%。3.3总装技术要求
3.3.1所有零部件（包括标准件、外协件）应经检验合格后方可进行装配。3.3.2两凸轮盘应对称安装，安装双盘组合时应使两盘的楼齿性错开30°角，各转动部位应灵活，无卡滞现象。安装后，楼齿最低处尖端距地面应不大于30mm。3.3.3紧固件应牢固可靠，不得有松动现象。3.3.4传动轴的离合器保险装量应灵敏可靠3.3.5整机涂漆质量应符合B/T5673中的规定。4试验方法
楼草机的性能试验方法应按GB/T14247的规定执行。5检验规则
5.1出厂检验
5.1.1楼草机需经制造厂质量检验部门检验合格，并出具产品质景检验合格证方可出厂。5.1.2在交验出厂每批楼草机中，抽取1%（不少于两台）进行整机空运转试验，连续运转时间不少于30min，并应满足下列要求。
a）机器运转平稳、操纵装置灵活、准确、可靠、不应有卡碰和异常声育。b）连接件、紧固件连接应牢靠，各运转间隙止常。c）轴承温升不大于25℃，各密封部位不允许漏油。5.2型式试验
5.2.1在下列情况之一时，应进行型式试验：a）试验定型或转厂生产时：
b）设计、工艺有轻大改变时
c）产品长期停产后，恢复生产时：d）国家质量监督机构提出进行型式试验要求时。5.2.2型式试验项目应对本标准全部技术要求进行全面的质量考核和审查。5.2.3型式试验样机应从出厂检验合格的产品中抽取10%，至少抽取三台，测一台：在检验中，如电气系统安全性能有--项不合格，即不合格；性能有一项不合格，应加倍复测。如仍不合格，则判定该批产品为不合格品。
5.3抽查检验
5.3.1成批生产的产品，每年至少抽一台进行性能试验，其结果应符合第3章的各项规定。5.3.2订贷单位抽验产品质量时，其抽验数量为每批交货数量的1%，但不应少于两台，或由订货单位与制造厂协商决定。抽验结果如有一台不合格时，应抽取加倍数鹭的产品进行复验：如仍有不合格时，需全部返修，重薪握交验收。
6标志、包装、运输和贮存
6.1标志
6.1.1每台产品应在醒目的位置固定标牌，标牌应符合GB厅13306的规定，内容包括：2
a）产品型号或标记：
b）产晶名称：
c）制造厂名称：
d）产品出厂编号及出厂日期：
e）主要技术参数。
JB/T10905—2008
6.1.2楼草机的润滑点、传动系统、调书部位以及安全注意事项等，应在醒国的位置进行标识6.2包装
6.2.1产品包装应选择适当材料和方法进行，保证在运输装卸时产品不受损伤，并符合交通运输管理部门的有关规定。
6.2.2随机文件、附件、备件等应齐全，随机文件包括）产品使用说明书：
b）产品质量合格证;
c）包装清单：
d）用户满意度调查表：
e）技术文件应有防雨、防潮措施。供出口的楼草机的随机文件：应符合外贸部门定货单的要求。6.3运输
在保证产品安全、不损坏和不丢失随机物品的情况下，可来取任何方式运输。6.4 存
楼草机应存放在干燥的仓库和遮概内，也可拆成若干部分存放，各滑动配合部位涂防锈油。3
