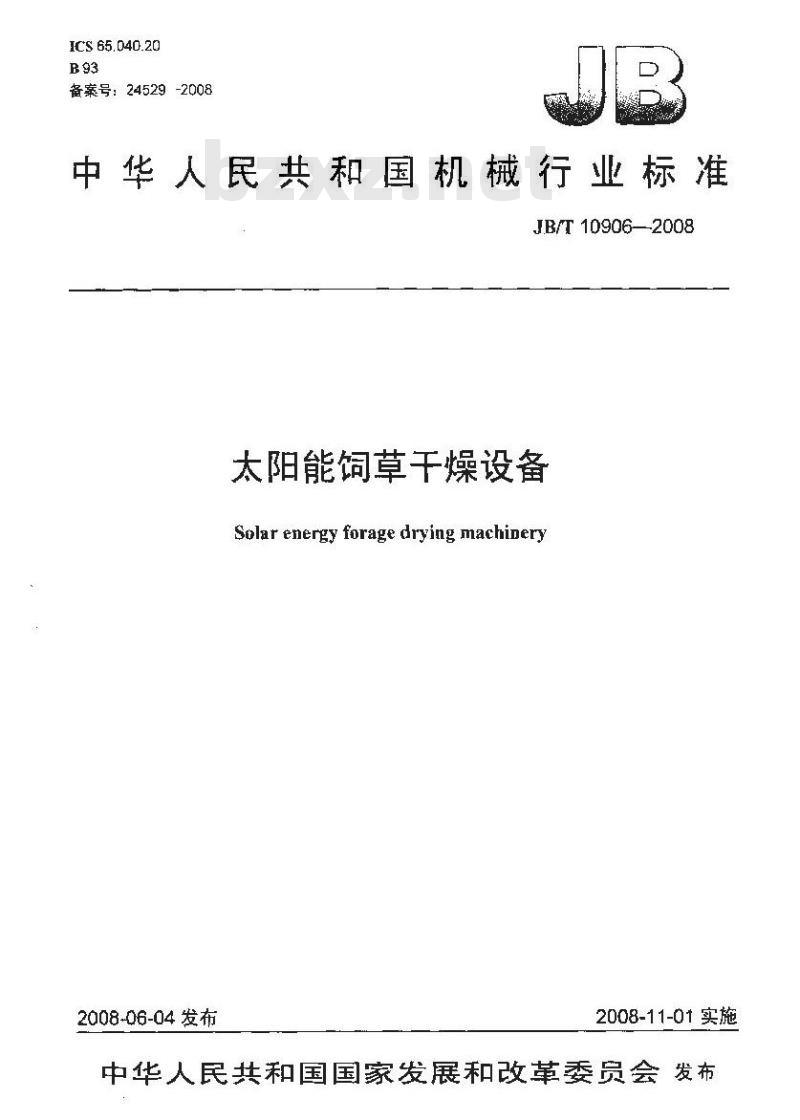

【机械行业标准(JB)】 太阳能饲草干燥设备

ICS65.040.20
备案号：24529-2008
中华人民共和国机械行业标准
JB/T 10906—2008
太阳能饲草干燥设备
Solarenergyforagedrying machinery2008-06-04发布
2008-11-01实施

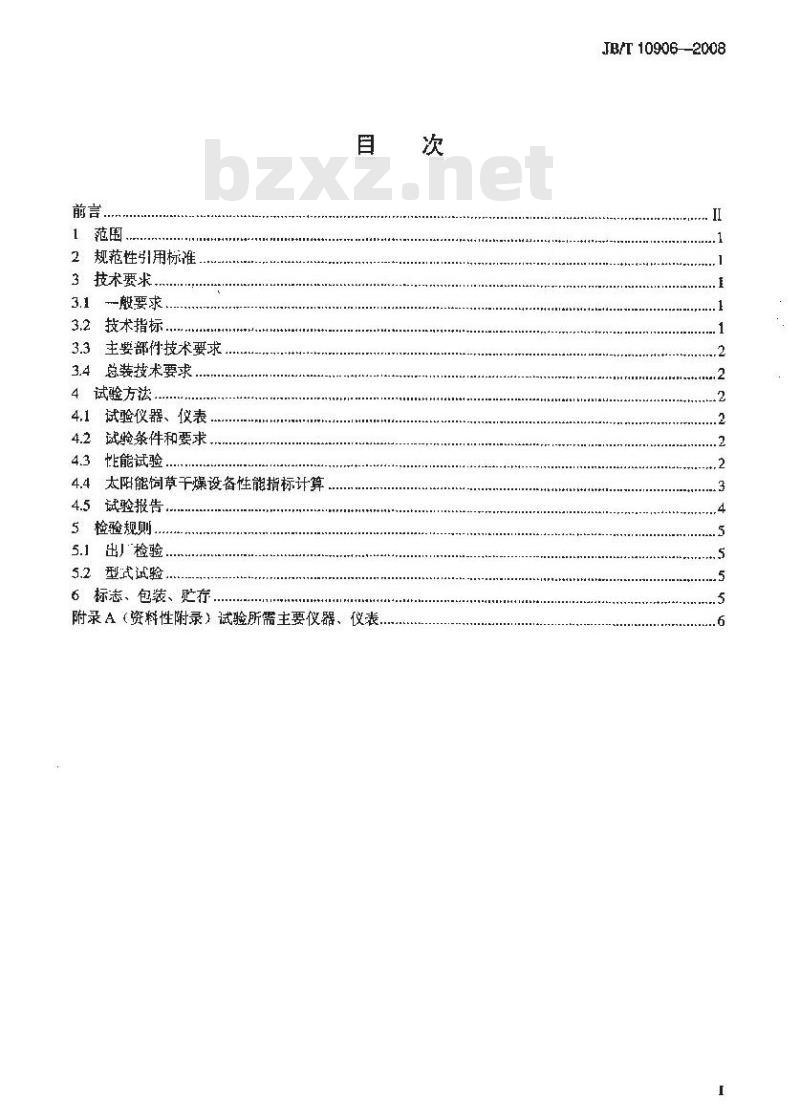

中华人民共和国国家发展和改革委员会发布前言
1范围，
2规范性引用标准
3技术要求、
3.1—般要求
3.2技术指标，
3.3主要部付技术要求
3.4总装技术要求
4试验方法
4.1试验仪器、仪表
试验条件和要求，
性能试验，
太阳能饲草干燥设备性能指标计算4.5试验报告
5检验规则.
出」检验
型式试验
6标志、包装、贮疗..
附录 A（资料性附录）试验所需主要仪器、仪表次
JB/T10906-2008
JB/T10906—2008

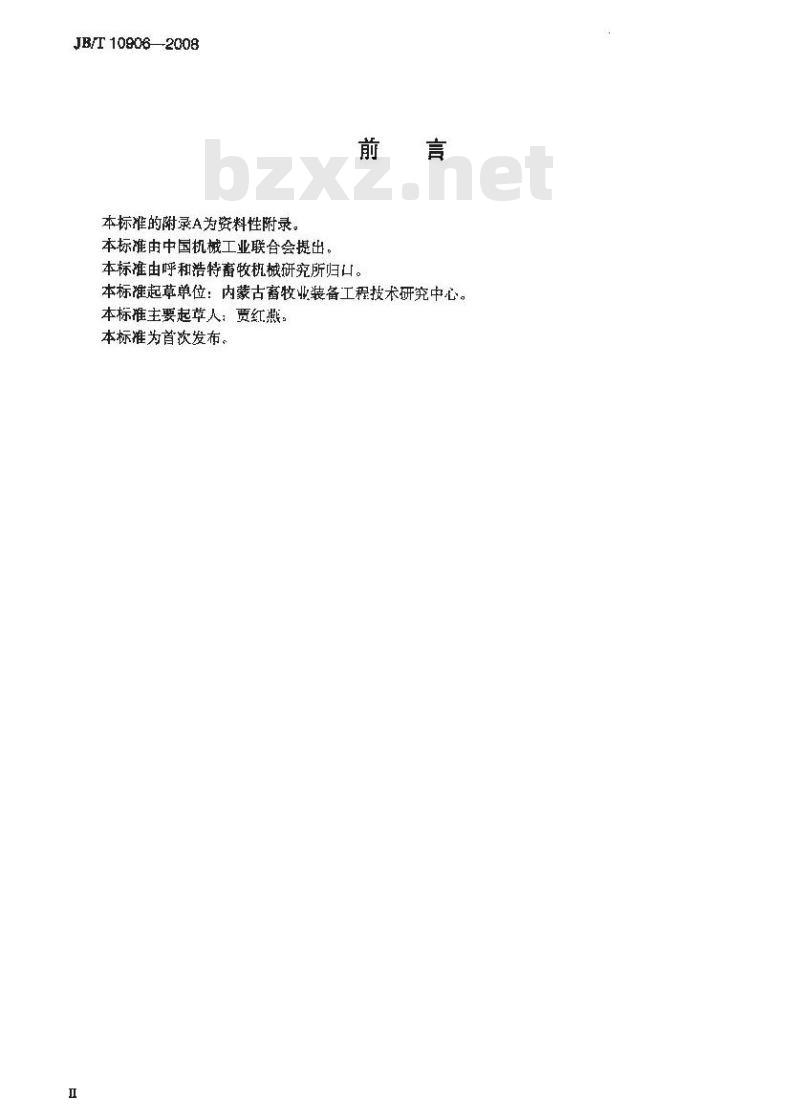

本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。前言
本标准由呼和浩特畜牧机械研究所归口。本标准起草单位：内蒙古畜牧业装备工程技术研究中心。本标准主要起草人：贾红藏：
本标准为首次发布。

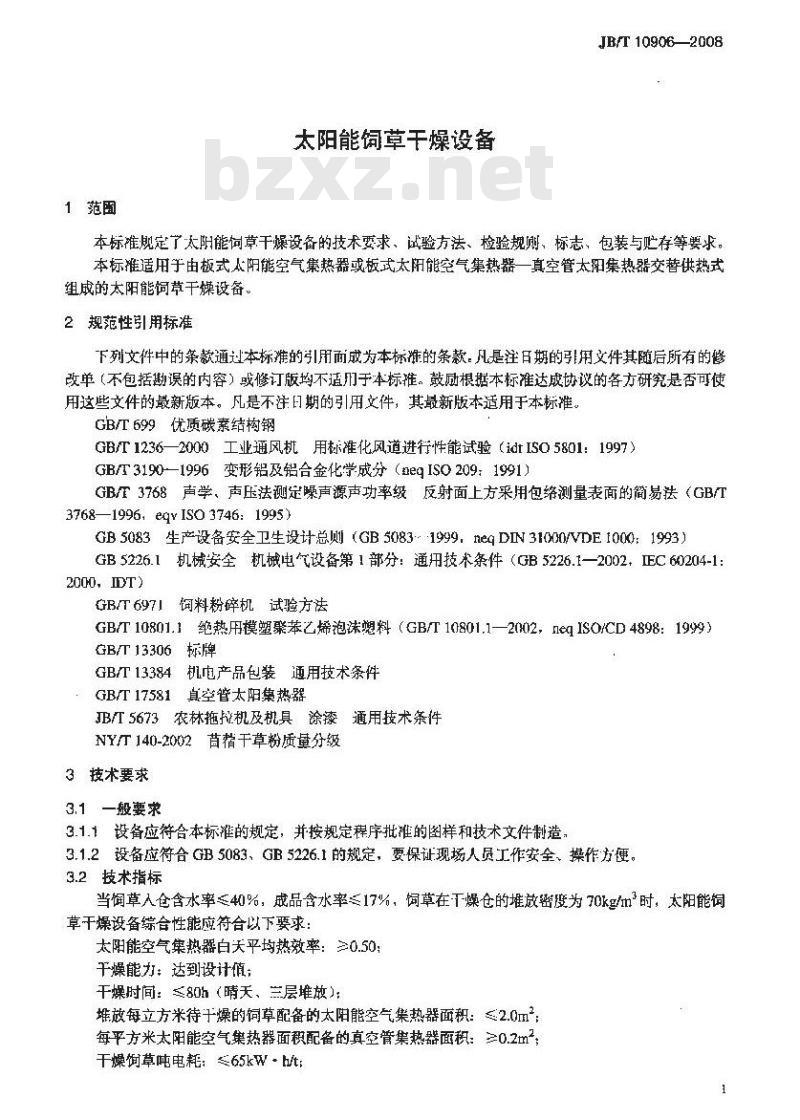

1范围
太阳能饲草干燥设备
JB/T10906—2008
本标准舰定了太阻能何草干燥设备的技术要求、试验方法、检验规卿、标志，包装与贮存等要求，本标推适用于由板式太阳能空气集热器或板式太阳能空气集热器一真空管太阳集热器交替供热式组的太阳能饲草干燥设备。
2规范性引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适门于本标推。鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T699优质碳紊结构钢
GB/T1236—2000工业通风机用标准化风道进行性能试验（idtISO5801：1997）GB/T3190—1996变形铝及铝合金化学成分（起e9ISO209：1991）GB/T3768声学、声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（GB/T37681996,eqISO3746:1995)
GB5083生产设备安全卫生设计总则（GB5083-1999，negDIN31000/VDE1000：1993）GB5226.1机械安全机械电气设备第1部分：通用技术条件（GB5226.1一2002，IEC60204-1:2000,IDT)
GB/T6971料粉碎机试验方法
GB/T10801.1绝热用模塑聚苯艺烯泡沫塑料（GB/T10801.1—2002，neqISO/CD4898：1999）GB/T13306标牌
GB/T13384机电产品包装通用技术条件GB/T17581真空管太阳集热器
JB/T5673农林拖找机及机具涂漆：通用技术条件NYT140-2002苗猪干草粉质分级
3技术要求
3.1一般要求
3.1.1设备应符合本标准的规定，并按规定程序批准的图样和技术文件制造，3.1.2设备应符合GB5083、GB5226.1的规定，要保证现场人员工作安全、操作方便，3.2技术指标
当饲草入仓含水率≤40%，成品含水率≤17%，饲草在干燥仓的堆放密度为70kg/m时，太阳能饲草干燥设备综合性能应符合以下要求：太阳能空气集热器白天平均热效率：≥0.50；千燥能力：送到设计值：
干燥肘时间：≤名h（晴天、兰层堆放）：堆放每立方米待于燥的饲草配备的太阳能空气集热器面积：≤2.0m：每平方米太阳能空气集热器面积配备的真空管集热器面积：三0.2m2；干燥饲草吨电耗：≤65kW·h/t；JB/T10906—2008

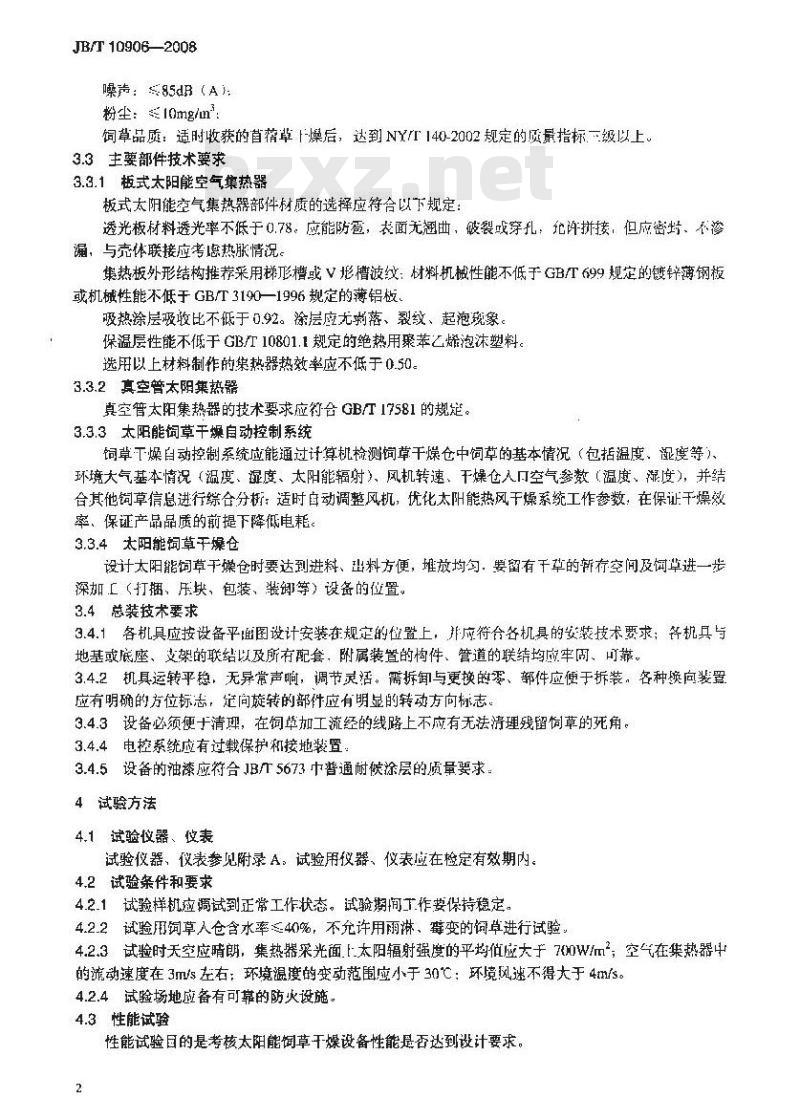

噪声：$85dB（A
粉尘：10mg/m：
饲草品质：适时收获的首稽草F燥后，达到NY/T140-2002规定的质量指标一级以上。3.3主要部件技术要求
3.3.1板式太阳能空气集热器
板式太阴能空气集热器部件材质的选择应符合以下规定：透光板材料透光率不低于0.78。应能防，面无翘曲，破裂或穿孔：允许拼接，但应密封、不漏，与壳体联接应考虑热胀情况。集热板外形结构推荐采用梯形槽或V形槽波纹：材料机械性能不低于GBT699规定的镀锌薄钢板或机械性能不低于GB/T3190—1996规定的薄铝板，吸热涂层吸比不低于0.92。涂层应无剥落、裂纹、起泡现象。保温层性能不低于GB/T10801.1规定的绝热用聚苯乙烯泡沐塑料。选用以上材料制作的集热器热效率应不低于0.50。3.3.2真空管太阳集热器
真空管太阳集热器的技术要求应衍合GB/T17581的规定。3.3.3太阳能饲草干燥自动控制系统饲草燥自动控制系统应能通过计算机检测饲草干燥仓中饲草的基本情况（包括温度、显度等）环境大气基本情况（温度、度、太阳能辐射）、风机转速、干燥仓人空气参数（温度、度），并结合其他饲草信息进行综合分析：适时再动调整风机，优化太能热风干爆系统工作参数：在保证干燥效率、保证产品品质的前提下降低电耗。3.3.4太阳能饲草干燥仓
设计太阳能饲草干燥仓时要达到进料、出料方便，堆放均匀：要留有干草的渐存空间及饲草进一步深加工（打捆、乐块、包装，装等）设备的位置。3.4总装技术要求
3.4.1各机具应按设备平面图设计安装在规定的位置上，排应符合各机具的安装技术要求；各机具与地基或底座、支架的联结以及所有配套，附属装置的构件、管道的联结均应牢固、可靠。3.4.2机具运转平稳，无异常声响，调节灵活。需拆询与更换的零、部件应便于拆装。各种焕向装罩应有明确的方位标志，定向旋转的部件应有明显的转动方向标志。3.4.3设备必须便于清理，在饲草加工流经的线路上不应有无法清理残留饲草的死角。3.4.4电控系统应有过载保护和接地装置，3.4.5设备的油漆应符合IB/T5673中普通耐候涂层的质量要求。4试验方法
4.1试验仪器、表
试验仪器、仪表参见附录A，试验用议器、仪表应在检定有效期内。4.2试验条件和要求
4.21试验择机痛调试到正常工作优态。退验拍.作要保持稳定。4.2.2试验用饲草入仓含水率≤40%，不允许用丽淋、霉变的饲草进行试验4.2.3试验时天空应晴朗，集热器采光面F太阳辐射强度的平均值应大于700W/m，空气在集热器中的流动速度在3m/s左右：环境温度的变动范围应小于30℃：环境风速不得大于4mls。4.2.4，试验场地应备有可靠的防火设施4.3性能试验
性能试验国的是考核太阳能饲草干燥设备性能是否达到设计要求。2
4.8.1饲草相对含水率
JB/T109062008
随机取五个样本，做切碎处埋，其长度为15mm。每个样本质量不少丁-50g，烘下到质景不再减少为止，再称其质量按式（1）计算后取平均值，Gsc-Gg.×100%
式中：
H饲草相对含水率，免：
Gu—烘干前样本质量，单位为 g;G-…烘干后样本质量，单位为g。4.3.2处理量的测定
处理量是指在间草人仓含水率≤40%，成品含水率≤17%时，平均每小时处理量。按式（2）计算。GxI-Ha
式中：
一处理径，单位为 th;
G一人色牧草质量，单位为t：
T-处理量测定时间，单位为h。
4.3.3耗电盘的测定
用电度表或功率表测定一个批次的耗电量。4.3.4分样与取样
太阳能何草工燥设备分层（三层）加料，为了避免饲草于燥后取样茎叫分离造成的误差，在分层加料时用网袋随机装牧草六袋，每袋装草重量约1kg，其中三袋用于测量入仓前牧草品质，另外三袋衣堆放饲草时随机放在草仓，在出料时取出用于测量各草层于燥后妆草品质。4.3.5粉尘浓度的测定Www.bzxZ.net
粉尘浓度的测定按照GB/T6971规定的方法测定4.3.6噪声的测定
噪声的测定，按照GB/T3768标准进行。4.3.7风量、风压的测定
按照GB[236一2000的规定测定T燥设备实际T况下的风量和风压。4.3.8空气集热器效率的测定
以下各项，在每次性能试验中，采集数据包括如下内容：a）工作环境温度，扭对湿度和大气压力：b）空气集热器空气的流速：
）空气集热器进风温度、相对湿度：d）空气集热器出风温度、相对湿度：e）太阳能总辐射量。
4.3.9太阳能空气集热器面积、真空管集热器面积的测定a）太阳能空气集热器面积的测定，测量透光板的总面积b）真空管集热器面积的测定：根据真空集热管直径、长度和数量计算4.4太阳能饲草干燥设备性能指标计算4.4.1于爆能力
在一个批次内，单位时问排水最，按式（3）计算：E- (G-G2) H
JB/T109062008
式中：
E干燥能力，单位为t/h（湿草)：G——人仓饲草质量，单位为kg:G2———出仓饲草质量，单位为kg；H—干燥时间单位为h.
4.4.2空气集热器热效率的计算
太阳能空气集热器热效率按瞬时热效率计算，按式（4）计算Qu= 3600×2.8×10 *×mxC,(Tt-Tga)Acic
其中：mpxsxv
式中：
ne——瞬时效率：
Qu有用效益，单位为J;
集热器采光面积，单位为m2
太阳能辐射强度，单位为W/m2；单位采光面上的空气质量流率，单位为kg（m，s)；空气流速，单位为m/s:
空气密度，单位为kg/m
集热器空气流道的横截面积，单位为㎡出口蕴度，单位为℃；
Ti——进口温度，单位为\C;
一空气的定压比热容，单位为J/（kg·“C）4.4.3单位平均耗电量
从饲草中蒸发1kg水所消耗的电能，按式（5）计算：gr= DI (Gi-G2)
式中：
9——单位平均耗电量，单位为kW·h/kg;—总耗电量，单位为kw·h;
Gi——人仓饲草质量，单位为kg;一出仓饲草质量，单位为kg。
4.4.4每吨干草平均耗电量
每吨干章平均耗电最按公式（6）计算。式中：
ge=D/G2
每吨干草平均耗电量，单位为kW·h/t;D-总耗电量，单位为kW·h;
Gz—出仓饲草重量，单位为t。
4.5试验报告
试验结束后应将试验结果整理汇总，并经试验单位提出试验报告。其内容如下：8）试验依据：
b）试验目的、时间、地点及试验条件：4
e）试验样机的结简介和技术特征，d）试验结果和分析评价：
e）用户意见；
f）存在问题和改进意见：
g）结论。
5检验规则
5.1出厂检验
JB/T10906-2008
5.1.1每台设备均应经制造厂质量检验部门捡验合格，并出具产品合格证”方可出厂。5.1.2成套设备安装后，应空运转30min，达到3.4.1，3.4.2和3.4.4的要求。5.1.3在验收过程中如发现不合格品，则应退回进行检修，检修后再提交验收。如仍不合格，则判为不合格品。
5.1.4太阳能空气集热器面积、真空管集热器面积应达到技术指标要求。5.2型式试验
5.2.1在下列情况之一时，应进行型式试验；a）试验定魏或转厂生产时
b）设计、工艺有较大改变时：
）产品长期停产后，恢复生产时：）国家质量监督机构提出进行型式试验要求时。5.2.2型式试验项目应对本标准全部技术要求进行全面的质量考核和审查。5.2.3型式试验样机应从出厂检验合格的产品中抽取10%，至少抽取三台，测一台，在检验中，如电气系统安全性能有一项不合格，即不合格；性能有一项不合格，应加借复测。如仍不合格，则判定该批产品为不合格品。
6标志、包装、贮荐
6.1各设备应有标牌，并符合GB/T13306的规定，其内容如下：a）产品名称：
b）产品型号；
）主要技术参数;
d）出\编号：
e）生产日期；
f）制造厂名称。
6.2产品包装应符合GB/T13384的要求，6.3随机文件及附件、备件齐全。包括：a）使用说明书：
b）产品检验合格证：
c）装箱单；
d）附：
e）备件。
6.4安装前，设备应存放在防潮、防腐蚀的干燥地面上和无腐蚀的环境中，JB/T10906-2008
附录A
（资料性附凝）
试验所需主要仪器、仪表
器、仪丧名称
烘干箱
成套测功仪器
天平（感量0.1）
谢湿度测定仪
风速计
太阳能总辐射表
声级计
粉出浓度测定仪
点温计
环境温度测定仪
