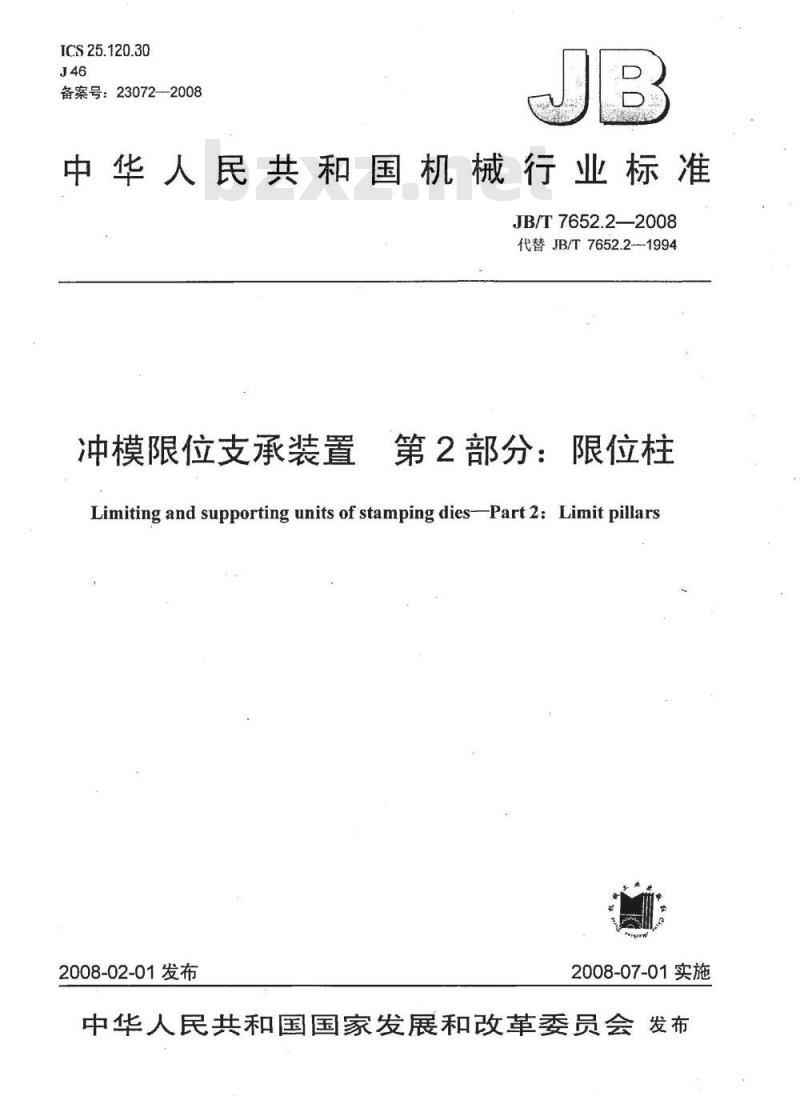

【机械行业标准(JB)】 冲模限位支承装置 第2部分：限位柱

ICS25.120.30
备案号：23072-2008
中华人民共和国机械行业标准
JB/T7652.2—2008
代替JB/T7652.2-1994
冲模限位支承装置
第2部分：限位柱
Limiting and supporting units of stamping dies-Part 2: Limit pillars2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

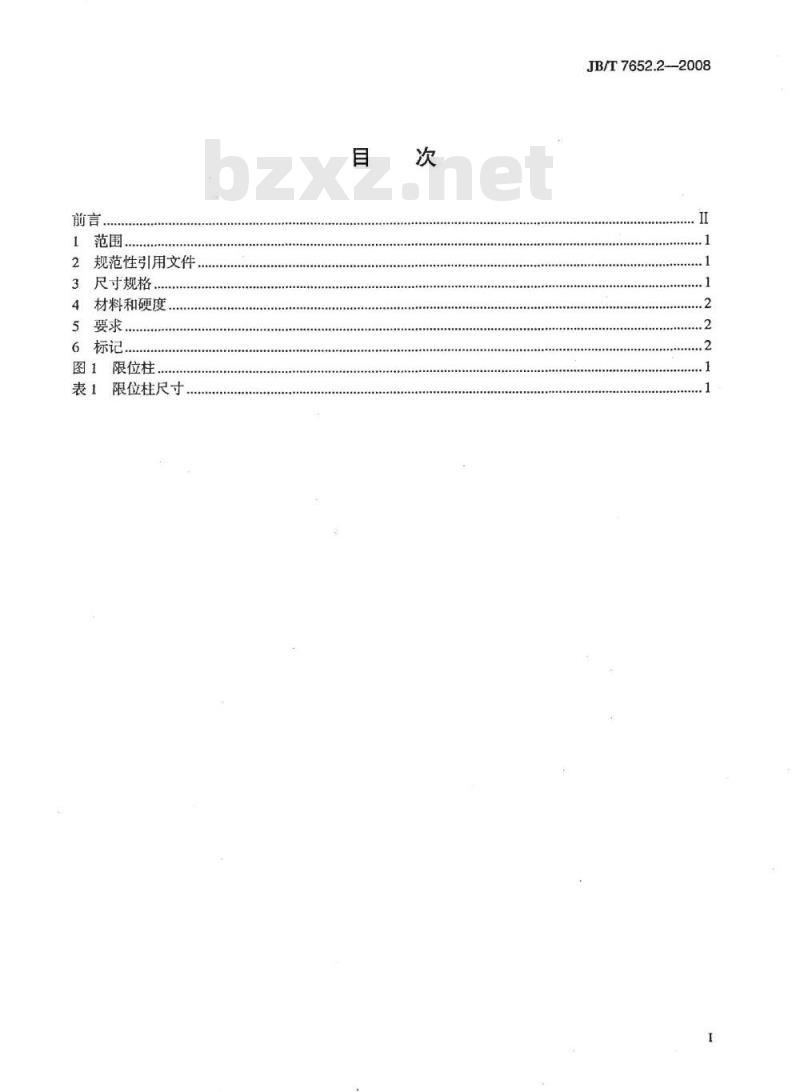

1范围
2规范性引用文件
3尺寸规格.
4材料和硬度
5要求...
6标记
图1限位柱
表1限位柱尺寸
JB/T7652.2-—2008
JB/T7652.2—2008

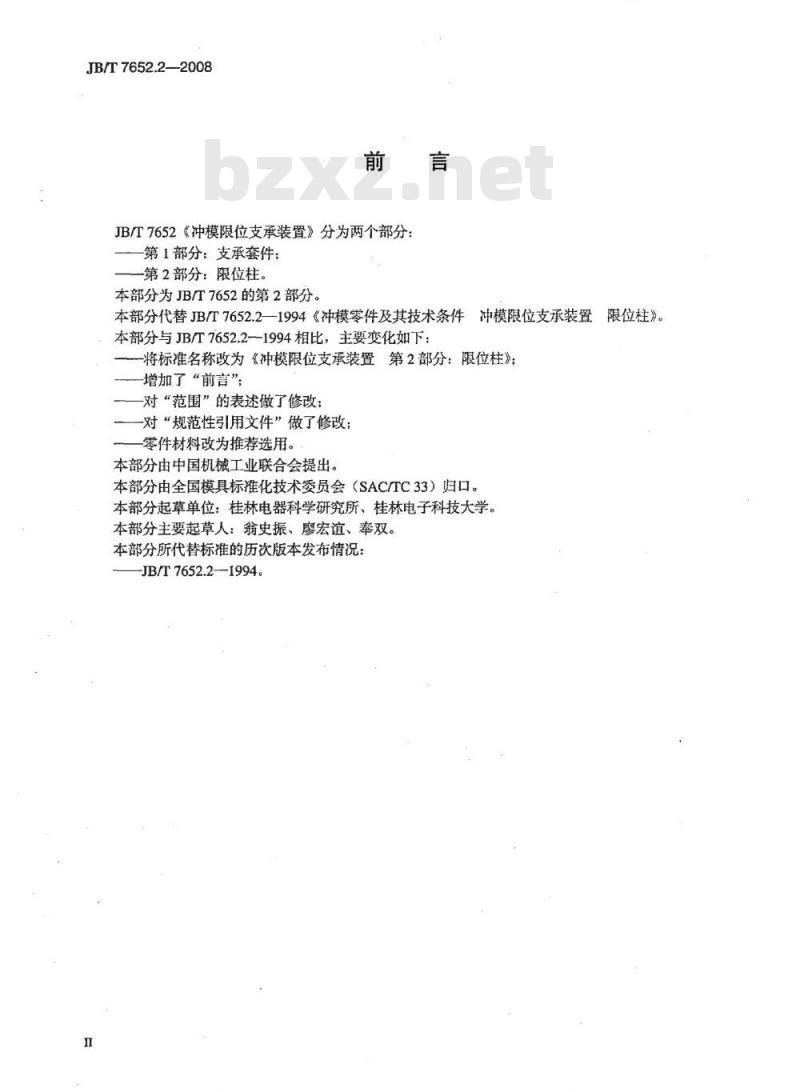

JB/T7652《冲模限位支承装置》分为两个部分：第1部分：支承套件；
第2部分：限位柱。
本部分为JB/T7652的第2部分。
本部分代替JB/T7652.2—1994《冲模零件及其技术条件冲模限位支承装置本部分与JB/T7652.2--1994相比，主要变化如下：-将标准名称改为《冲模限位支承装置第2部分：限位柱》；增加了“前言”；
对“范围”的表述做了修改；
一对“规范性引用文件”做了修改；-零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7652.2--1994
限位柱》。
1范围
冲模限位支承装置
第2部分：限位柱
JB/T7652的本部分规定了冲模限位柱尺寸规格和标记。本部分适用于冲模限位柱。
2规范性引用文件
JB/T7652.2—2008
下列文件中的条款通过JB/T7652的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件

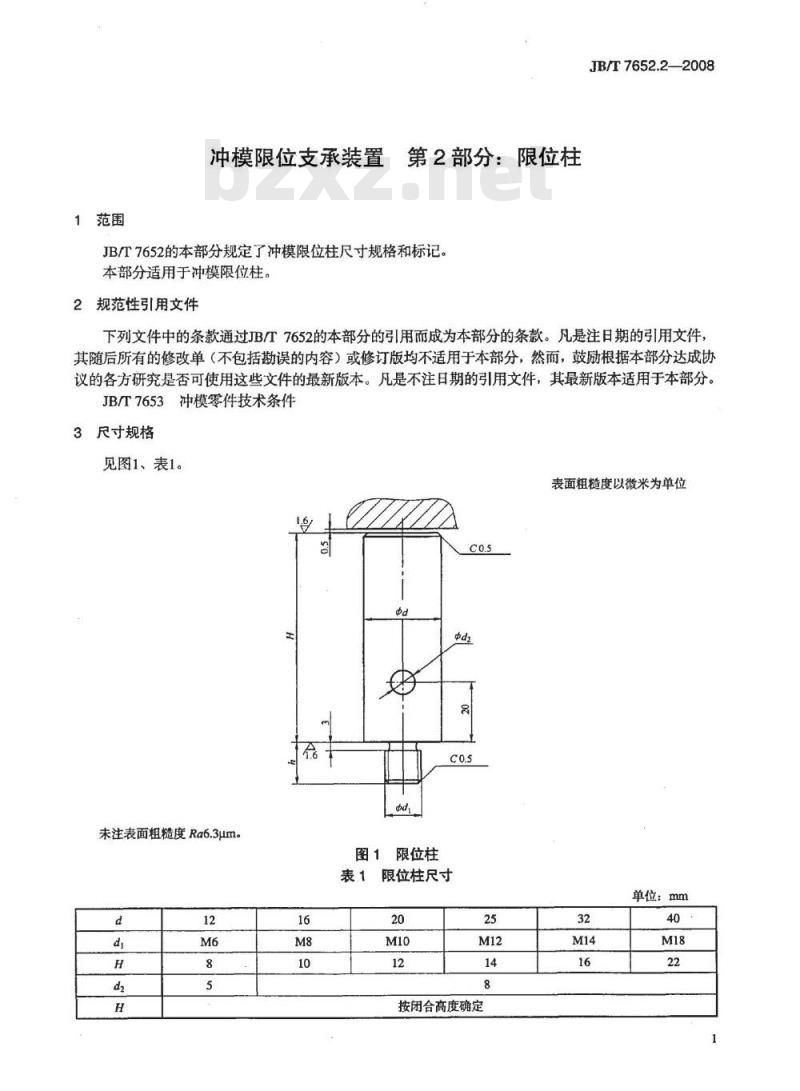

3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra6.3um。
图1限位柱
表1限位柱尺寸
单位：mm
按闭合高度确定
JB/T7652.2—2008

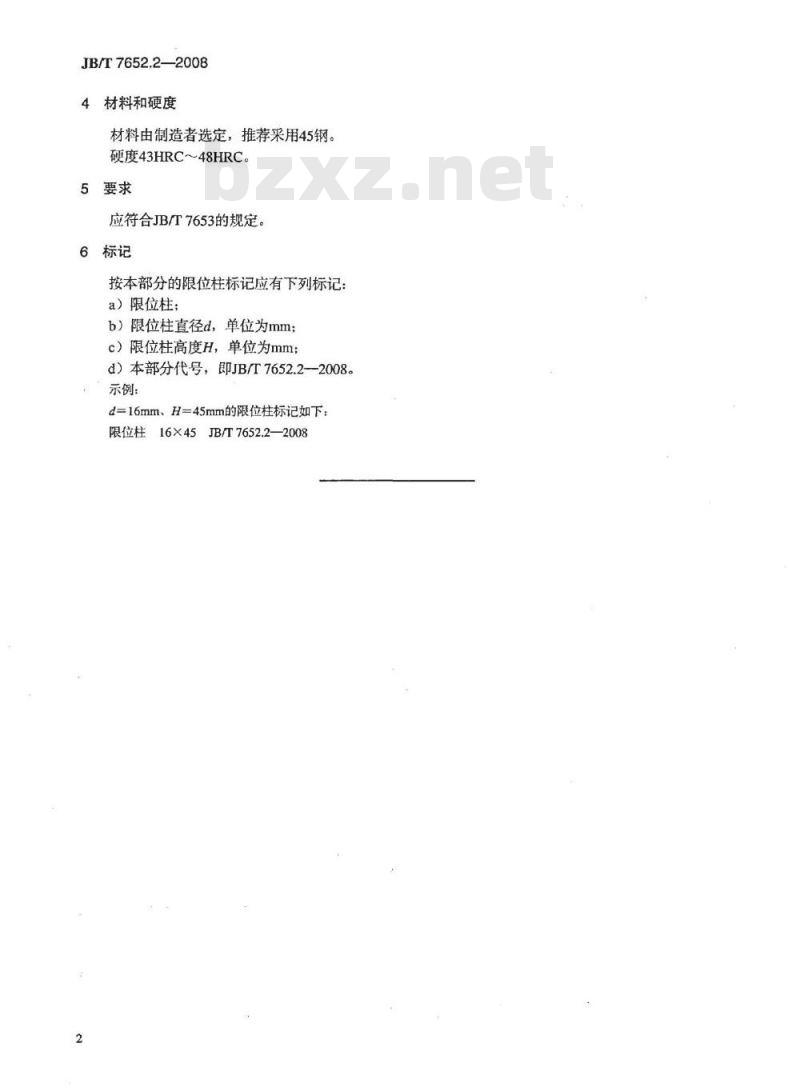

4材料和硬度
材料由制造者选定，推荐采用45钢。硬度43HRC～48HRC。
5要求
应符合JB/T7653的规定。
6标记
按本部分的限位柱标记应有下列标记：a）限位柱；
b）限位柱直径d，单位为mm；
c）限位柱高度H，单位为mm；
d）本部分代号，即JB/T7652.2-—2008。示例：
d=16mm、H=45mm的限位柱标记如下：限位柱16X45JB/T7652.2—2008
