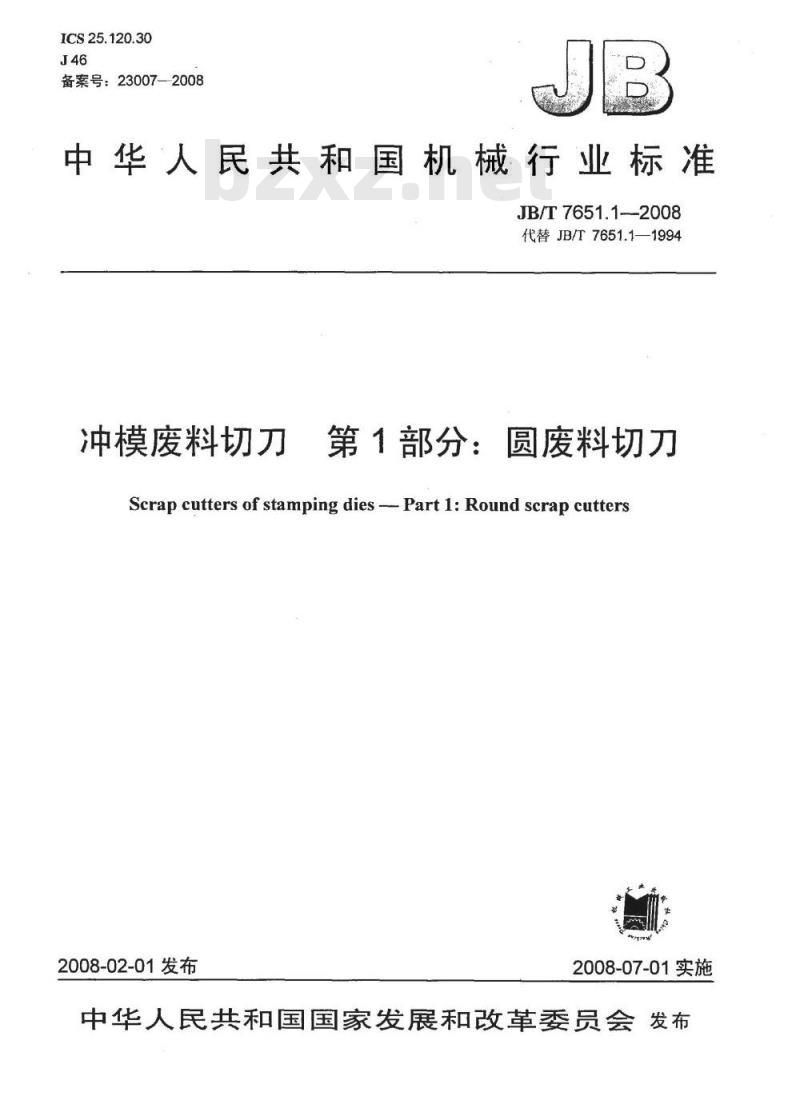

【机械行业标准(JB)】 冲模废料切刀 第1部分：圆废料切刀

ICS25.120.30
备案号：23007—2008
中华人民共和国机械行业标准
JB/T7651.12008
代替JB/T7651.1—1994
冲模废料切刀
第1部分：圆废料切刀
Scrap cutters of stamping dies -Part 1:Round scrap cutters2008-02-01发布
2008-07-01实施

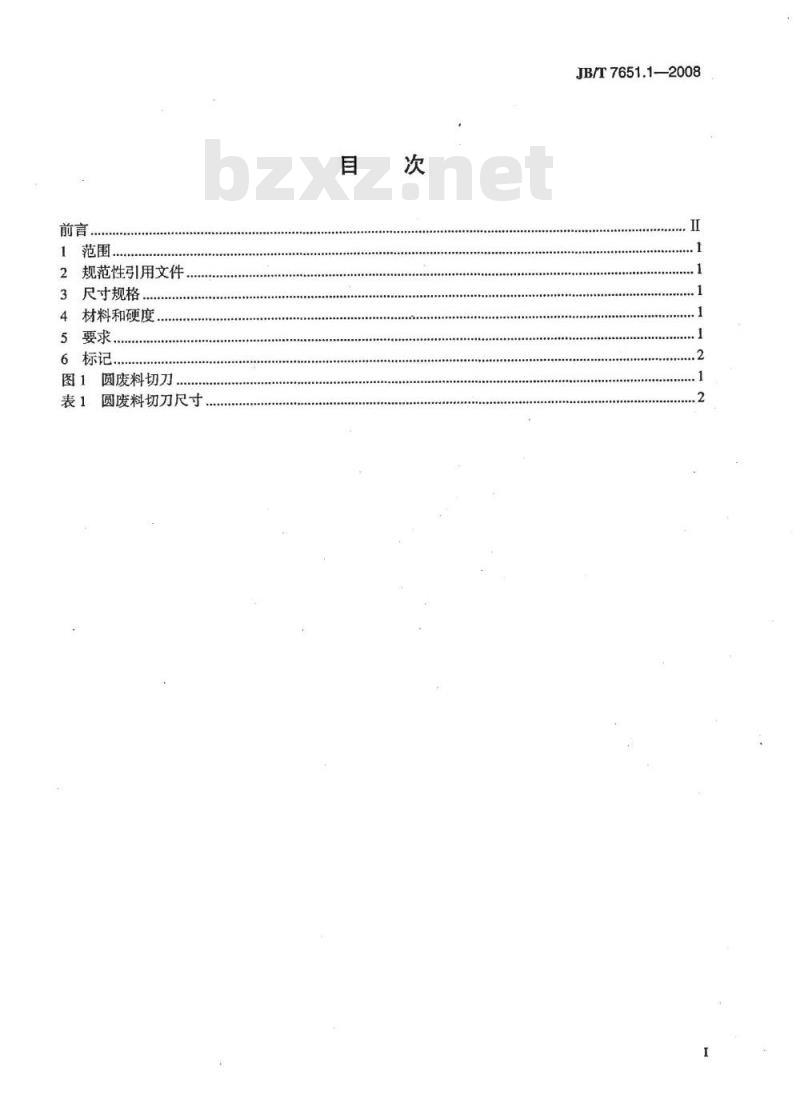

中华人民共和国国家发展和改革委员会发布前言：
1范围
规范性引用文件
3尺寸规格
4材料和硬度
5要求..
6标记
图1圆废料切刀
表1圆废料切刀尺寸
JB/T7651.1—2008
JB/T7651.1—2008

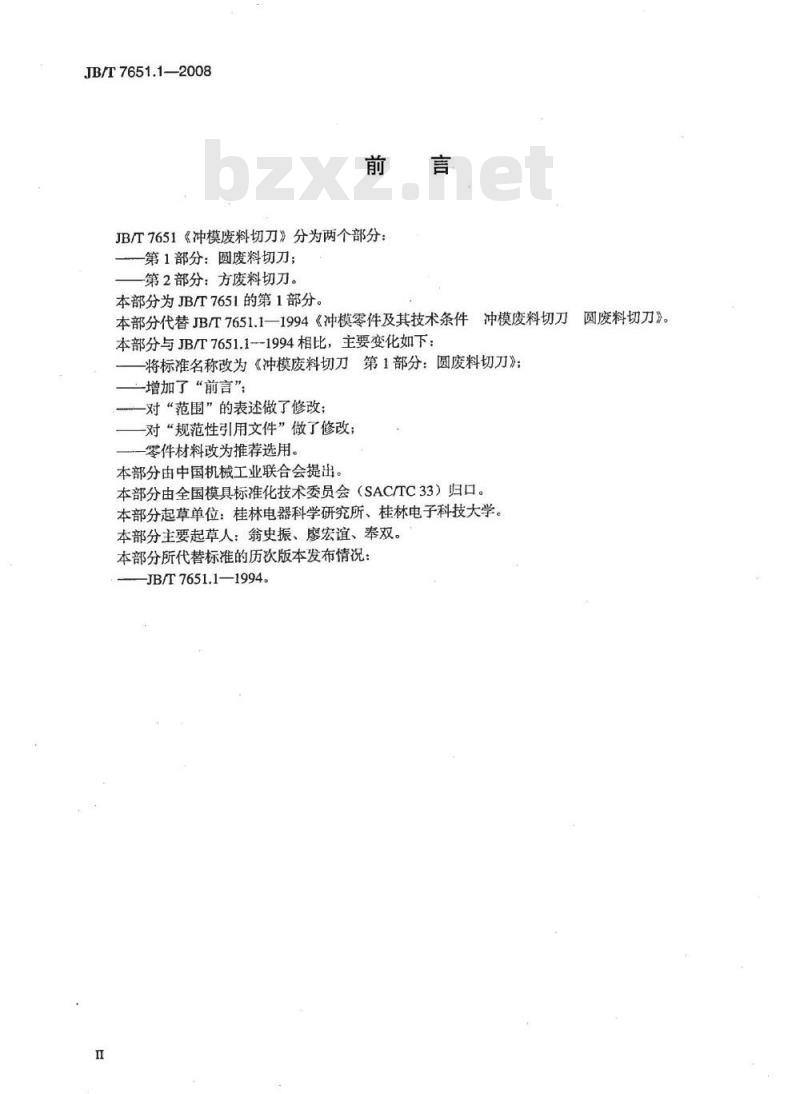

JB/T7651《冲模废料切刀》分为两个部分：第1部分：圆废料切刀；
第2部分：方废料切刀。
本部分为JB/T7651的第1部分。
本部分代替JB/T7651.1—1994《冲模零件及其技术条件冲模废料切刀圆废料切刀》。
本部分与JB/T7651.1--1994相比，主要变化如下：-将标准名称改为《冲模废料切刀第1部分：圆废料切刀》；一增加了“前言”：
-对“范围”的表述做了修改；
一对“规范性引用文件”做了修改零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：-JB/T7651.1—1994。
冲模废料切刀
第1部分：圆废料切刀
JB/T7651的本部分规定了冲模圆废料切刀尺寸规格和标记。本部分适用于冲模圆废料切刀。2规范性引用文件
JB/T7651.1—2008
下列文件中的条款通过JB/T7651的本部分的引用而成为本部分的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra6.3μm。
4材料和硬度
材料由制造者选定，推荐采用T10A。硬度56HRC～60HRC。
5要求
应符合JB/T7653的规定。

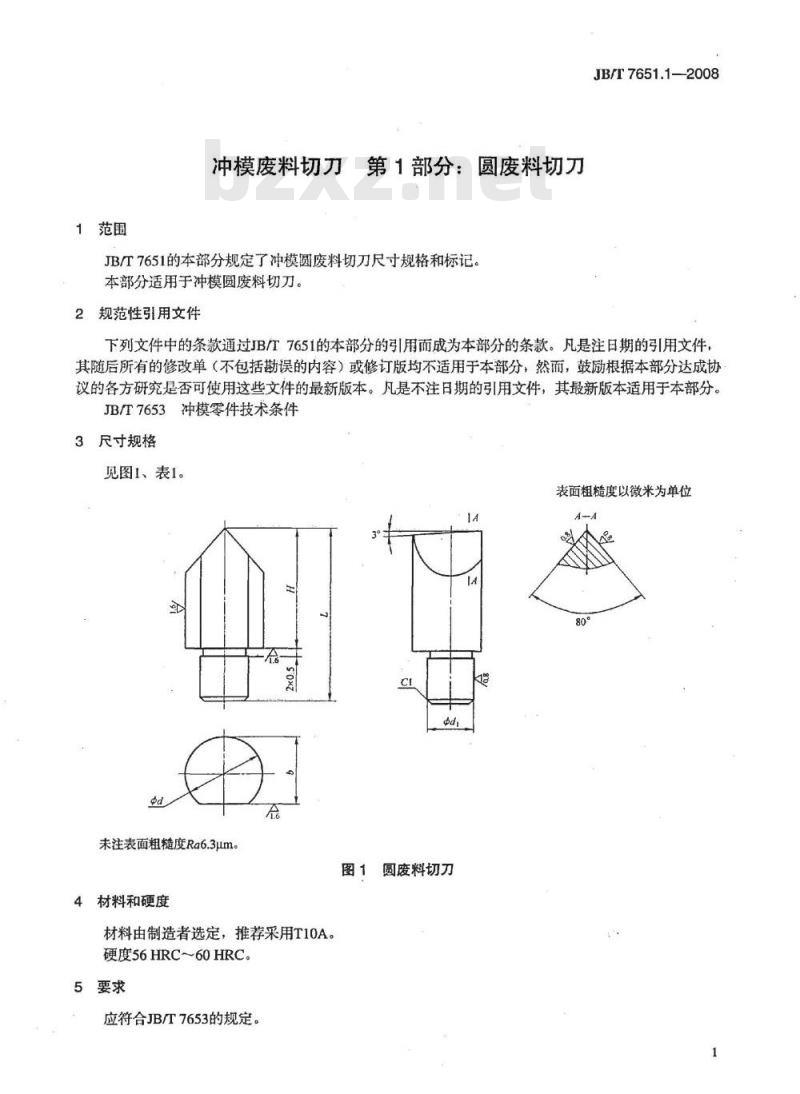

图1圆废料切刀
JB/T7651.1—2008

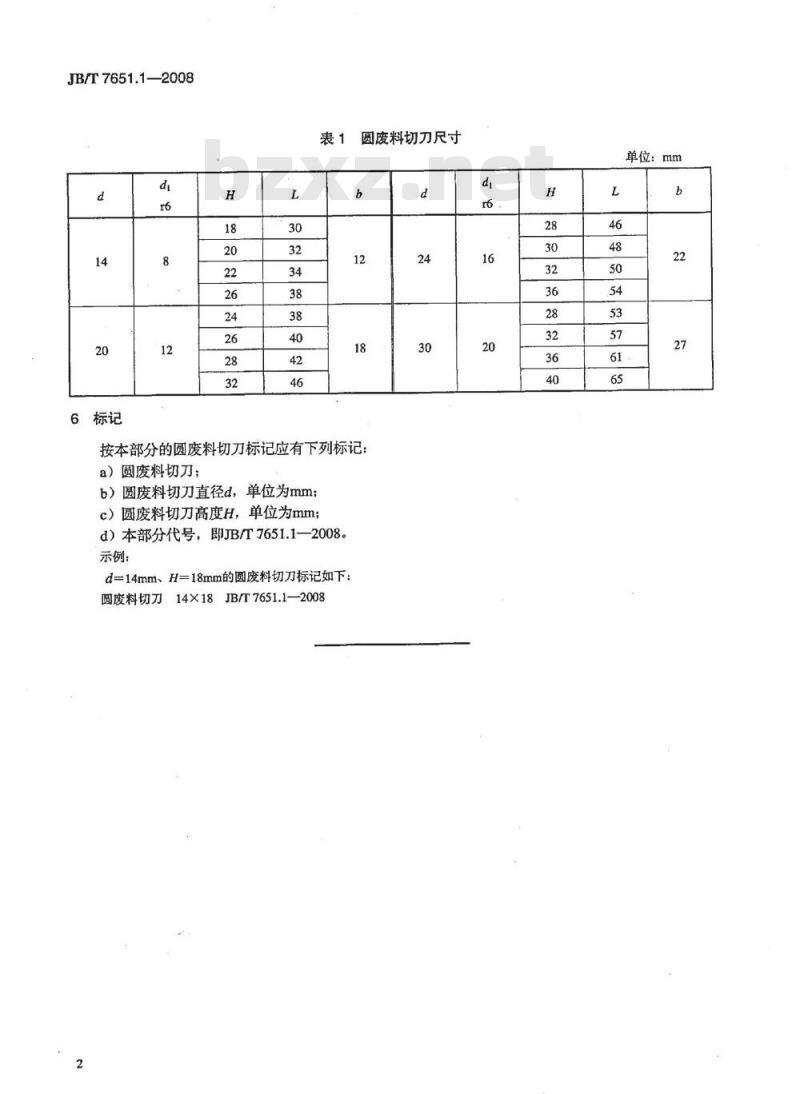

圆废料切刀尺寸
按本部分的圆废料切刀标记应有下列标记：a）圆废料切刀；
b）圆废料切刀直径d，单位为mm；c）圆废料切刀高度H，单位为mm；d）本部分代号，即JB/T7651.1—2008。示例：
d=14mm、H=18mm的圆废料切刀标记如下：圆废料切刀14×18JB/T7651.1—2008d
单位：mm
