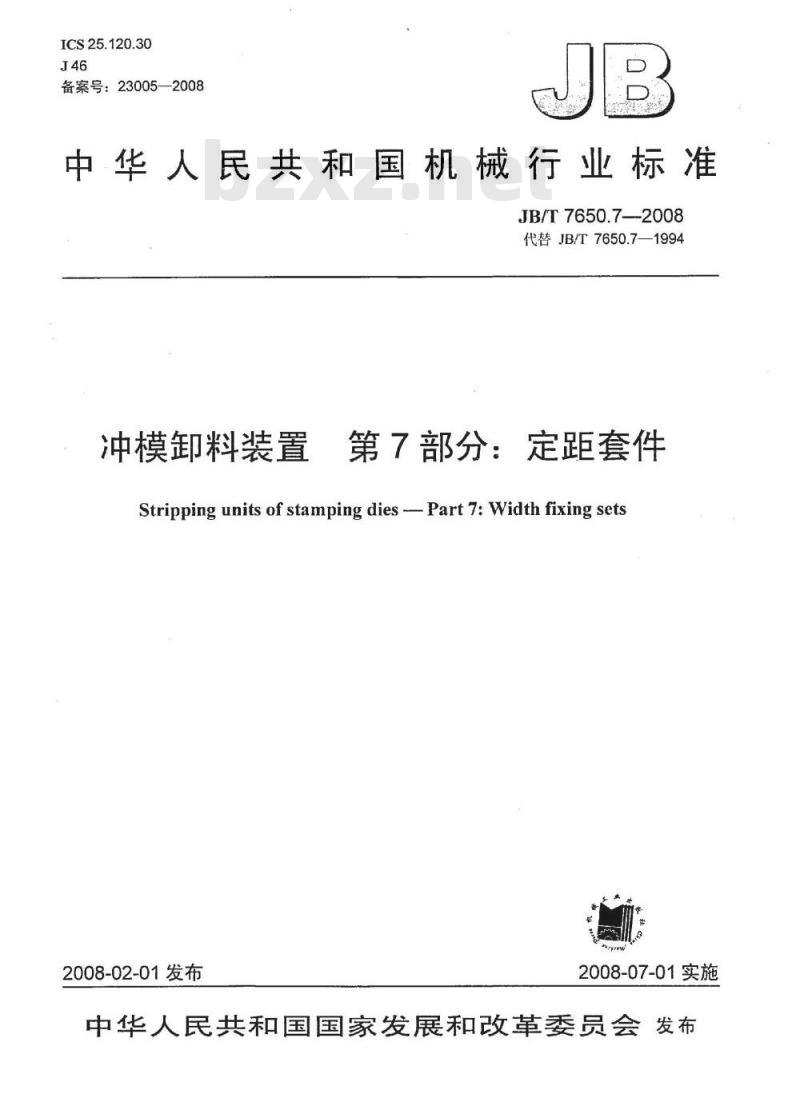

【机械行业标准(JB)】 冲模卸料装置 第7部分：定距套件

ICS25.120.30
备案号：23005—2008
中华人民共和国机械行业标准
JB/T7650.7-—2008
代替JB/T7650.7—1994
冲模卸料装置
第7部分：定距套件
Stripping units of stamping dies -Part 7: Width fixing sets2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言：

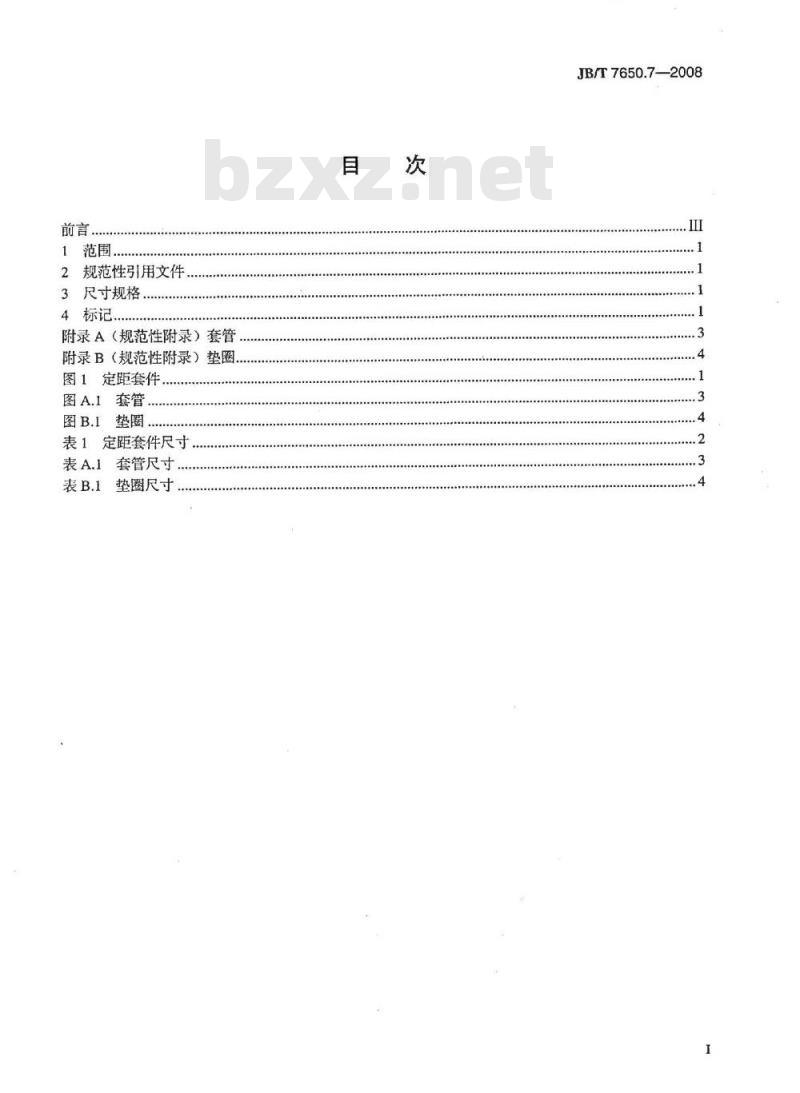

2规范性引用文件
3尺寸规格
附录A（规范性附录）套管
附录B（规范性附录）垫圈，
图1定距套件
图A.1套管..
图B.1垫圈..
表1定距套件尺寸
表A.1套管尺寸
表B.1垫圈尺寸
JB/T7650.7—2008

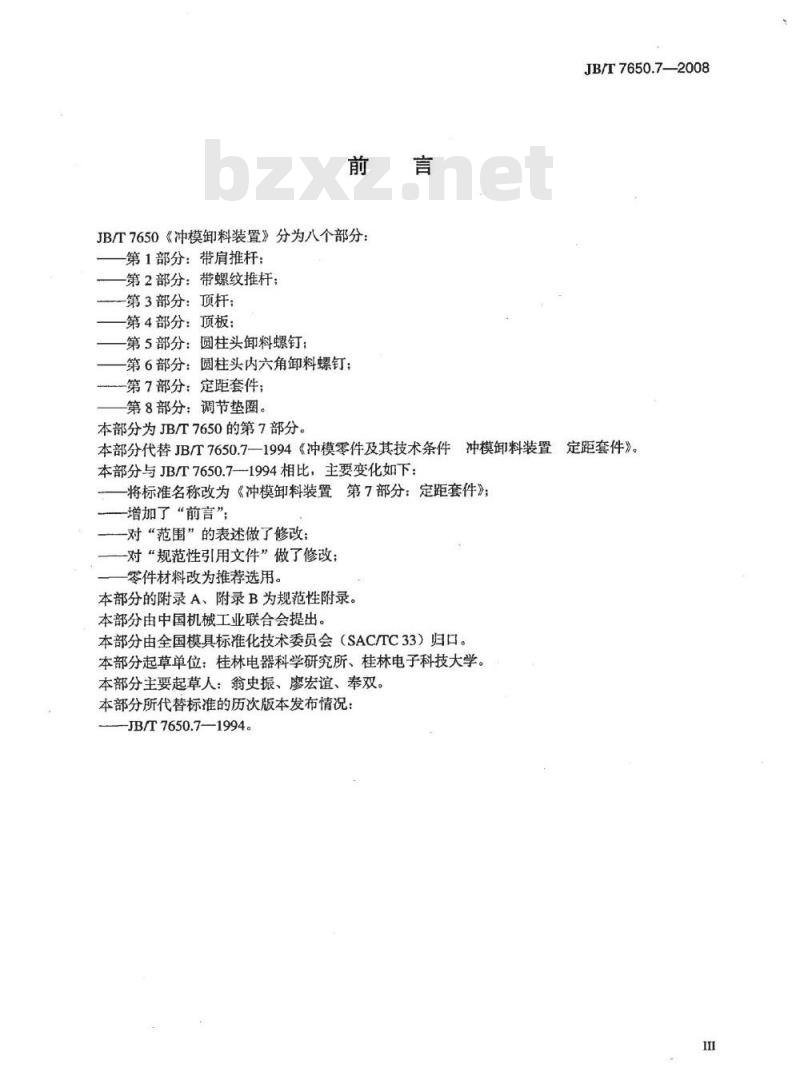

JB/T7650《冲模卸料装置》分为八个部分第1部分：带肩推杆；
第2部分：带螺纹推杆；
-第3部分：顶杆；
第4部分：项板：
第5部分：圆柱头卸料螺钉：
第6部分：圆柱头内六角卸料螺钉：-第7部分：定距套件；
第8部分：调节垫圈。
JB/T7650.7—2008
本部分为JB/T7650的第7部分。
本部分代替JB/T7650.7一1994《冲模零件及其技术条件冲模卸料装置定距套件》。本部分与JB/T7650.7-1994相比，主要变化如下：将标准名称改为《冲模卸料装置第7部分：定距套件》；增加了“前言”；
一对“范围”的表述做了修改；对“规范性引用文件”做了修改；零件材料改为推荐选用。
本部分的附录A、附录B为规范性附录。本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7650.7—1994。

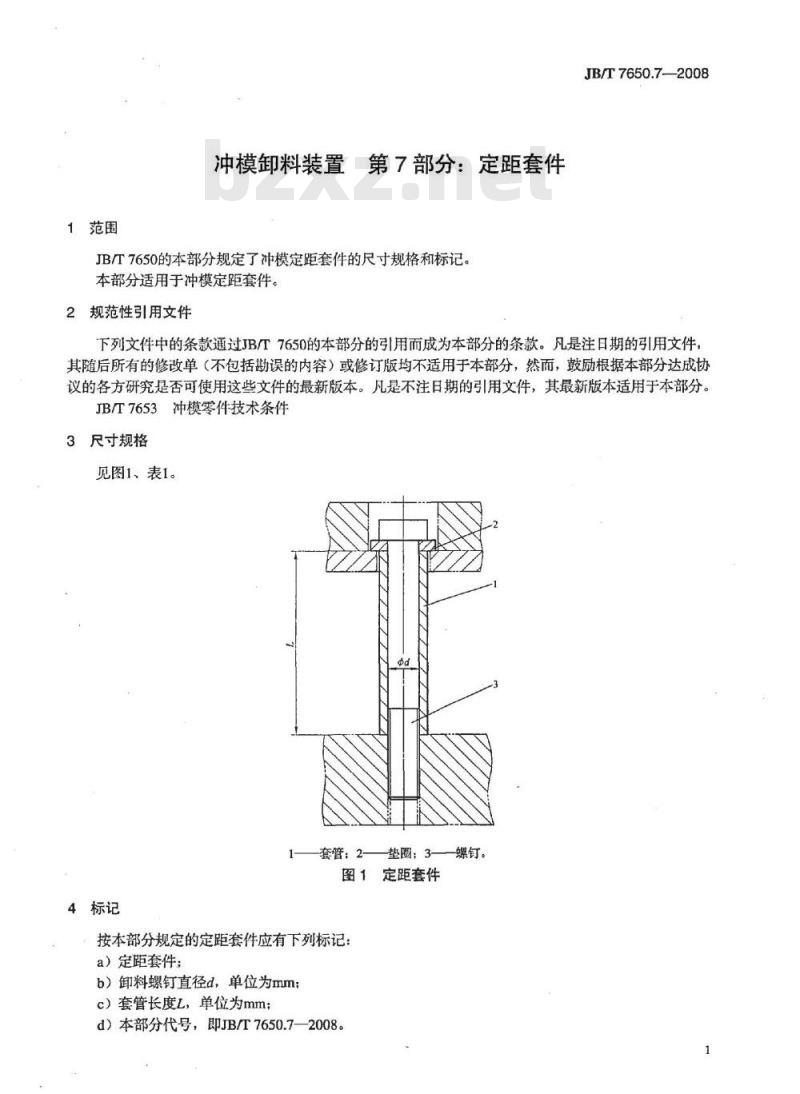

冲模卸料装置第7部分：定距套件JB/T7650的本部分规定了冲模定距套件的尺寸规格和标记。本部分适用于冲模定距套件。
2规范性引用文件
JB/T7650.7—2008
下列文件中的条款通过JBT7650的本部分的引用而成为本部分的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
套管：2-
垫圈：3-
图1定距套件
按本部分规定的定距套件应有下列标记：a）定距套件；
b）卸料螺钉直径d，单位为mm；c）套管长度L，单位为mm；
d）本部分代号，即JB/T7650.7—2008。螺钉。
JB/T7650.7-—2008
示例：

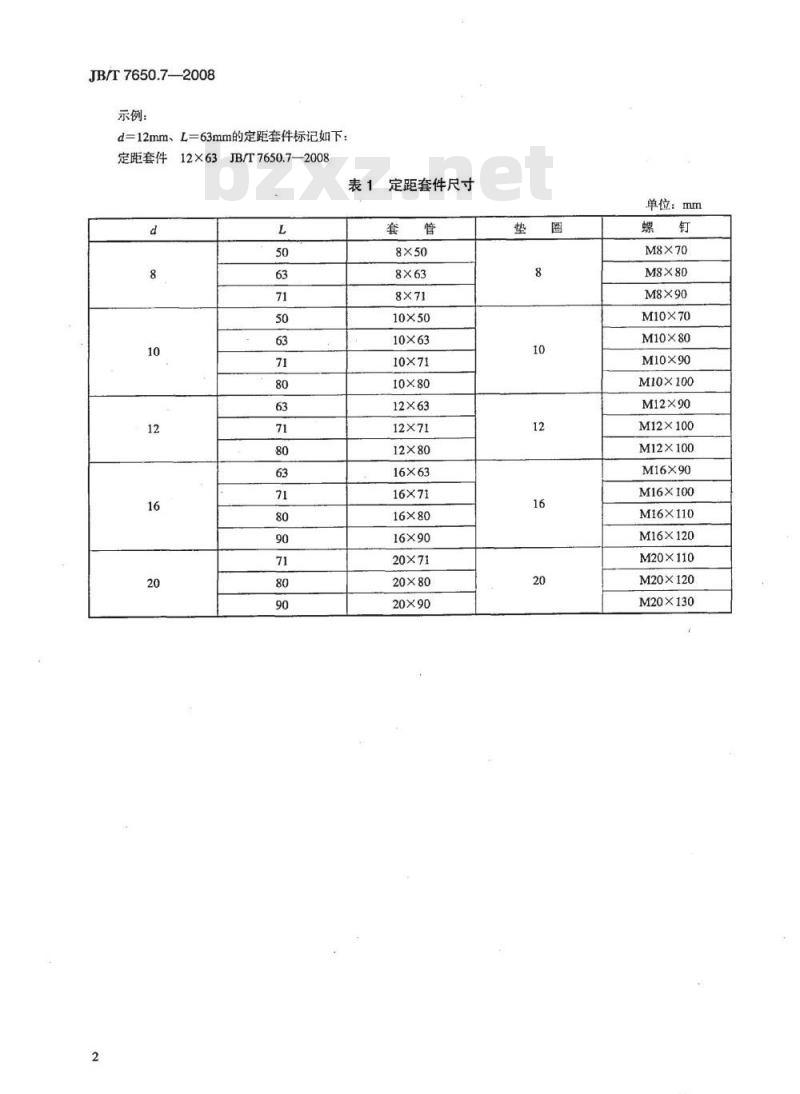

d=12mm、L=63mm的定距套件标记如下：定距套件，12×63JB/T7650.7—2008表1定距套件尺寸
10×50
10×63
10×71
10×80
12×63
12×71
12×80
16×63
16×71
16×80
16×90
20×71
20×80
20×90
单位：mmWww.bzxZ.net
M8×70
M8×80
M8×90
M10×70
M10×80
M10X90
M10×100
M12×90
M12×100
M12×100
M16X90
M16X100
M16X110
M16×120
M20×110
M20×120
M20×130
A.1材料：冷拔无缝钢管。
A.2技术条件应符合JB/T7653的规定。A.3尺寸规格见图A.1、表A.1。
未注表面粗糙度Ra6.3μm。
A.4按本部分的套管应有下列标记：a）套管；
b）套管直径d，单位为mm；
c）套管长度L，单位为mm；
附录A
（规范性附录）
图A.1套管
表A.1套管尺寸
d）本部分代号，即JB/T7650.7—2008。示例：
d=10mm、L=71mm的套管标记如下：套管10×71JB/T7650.7—2008
JB/T7650.7—2008
表面粗糙度以微米为单位
单位：mm
JB/T7650.7-2008
附录B
（规范性附录）
B.1材料由制造者选定，推荐采用T10A。硬度58HRC～62HRC。B.2技术条件应符合JB/T7653的规定。B.3尺寸规格见图B.1、表B.1。
未注表面粗糙度Ra6.3um。
B.4按本部分的垫圈应有下列标记：a）垫圈：
b）垫圈内径d，单位为mm；
c）本部分代号，即JB/T7650.7—2008。示例：
d=10mm的垫圈标记如下：
垫圈10JB/T7650.7—2008
垫圈尺寸
表面粗糙度以微米为单位
单位：mm
