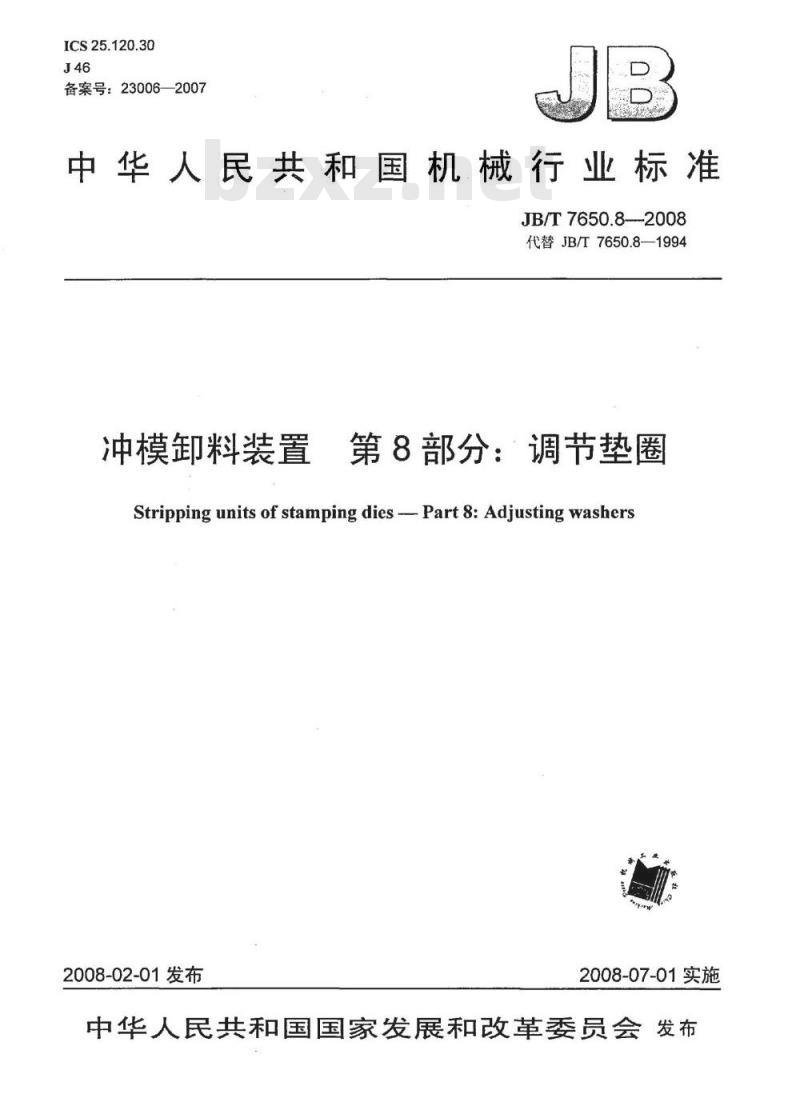

【机械行业标准(JB)】 冲模卸料装置 第8部分：调节垫圈

ICS25.120.30
备案号：23006—2007
中华人民共和国机械行业标准
JB/T7650.82008
代替JB/T7650.8—1994
冲模卸料装置第8部分：调节垫圈Stripping units of stamping dies - Part 8: Adjusting washers2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言
......

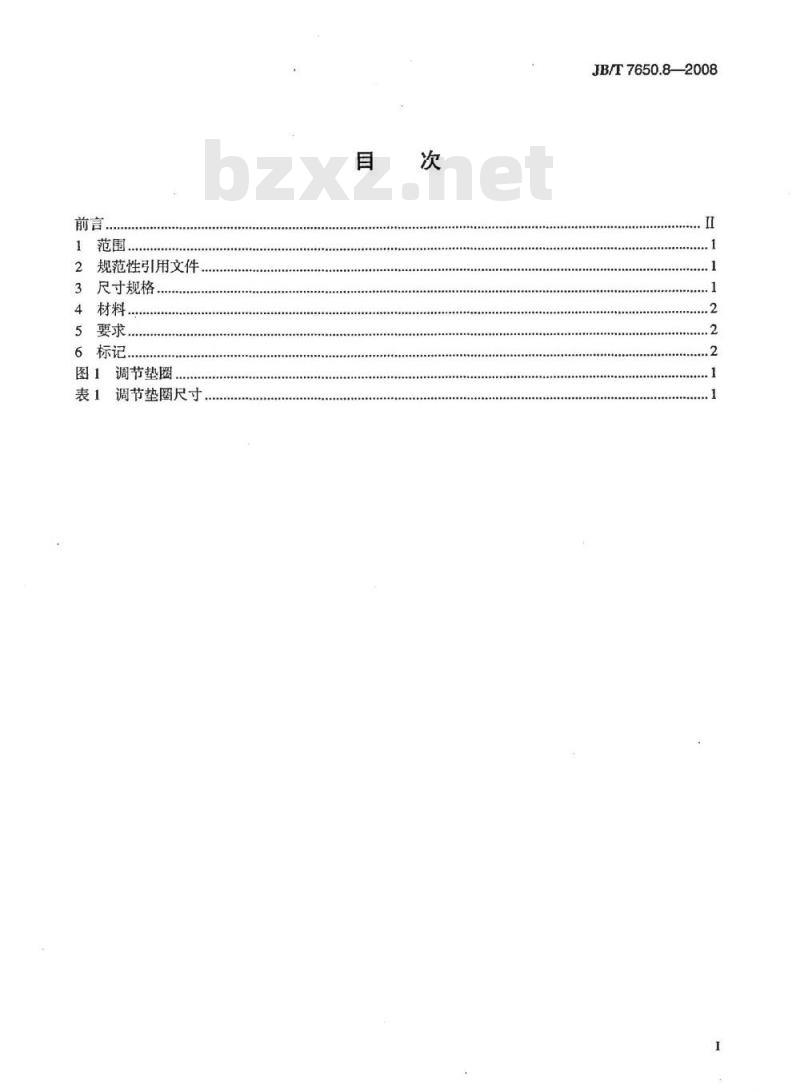

2规范性引用文件
3尺寸规格，
5要求..
图1调节垫圈，
调节垫圈尺寸
JB/T7650.8—2008
00000000400000555000000400
JB/T7650.8-2008

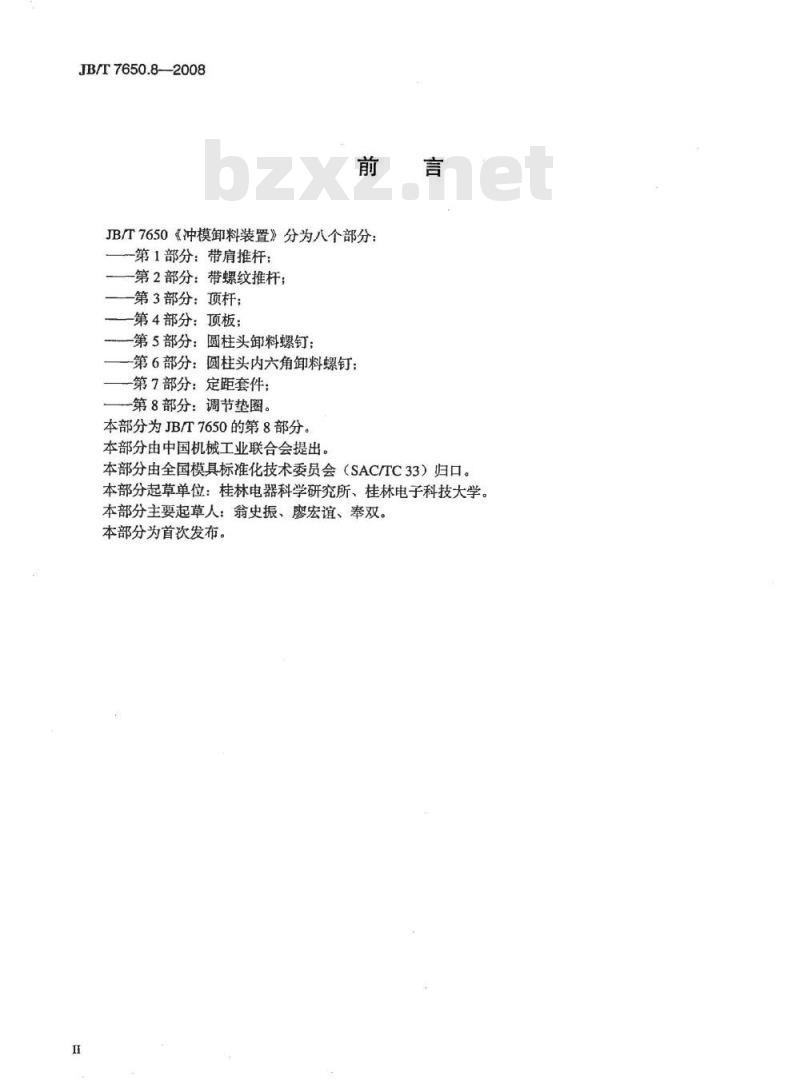

JBT7650《冲模卸料装置》分为八个部分：一第1部分：带肩推杆；
一第2部分：带螺纹推杆；
一第3部分：顶杆；
一第4部分：顶板；
一第5部分：圆柱头卸料螺钉；
一第6部分：圆柱头内六角卸料螺钉；一第7部分：定距套件；
-第8部分：调节垫圈。
本部分为JB/T7650的第8部分。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分为首次发布。
1范围
第8部分：调节垫圈
冲模卸料装置
JB/T7650的本部分规定了冲模调节垫圈的尺寸规格和标记。本部分适用于冲模调节垫圈。
2规范性引用文件
JB/T7650.8—2008
下列文件中的条款通过JB/T7650的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件

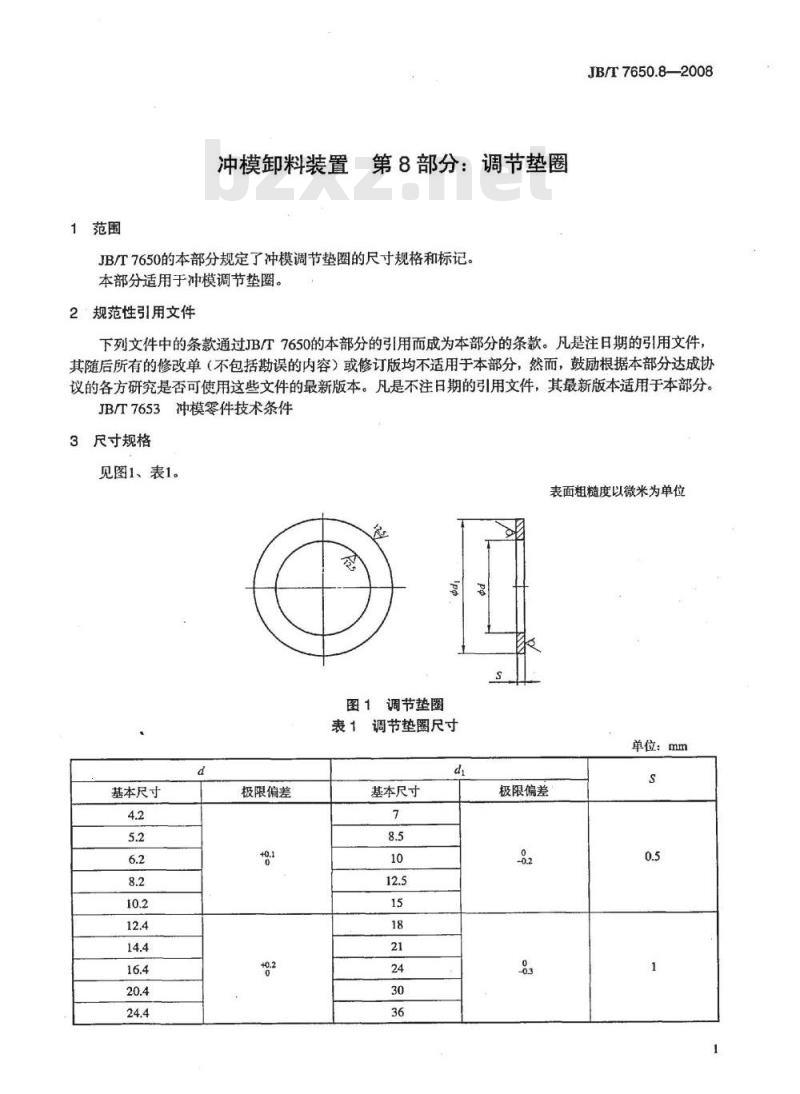

3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
图1调节垫圈
表1调节垫圈尺寸www.bzxz.net
基本尺寸
极限偏差
基本尺寸
极限偏差
单位：mm
JB/T7650.8—2008

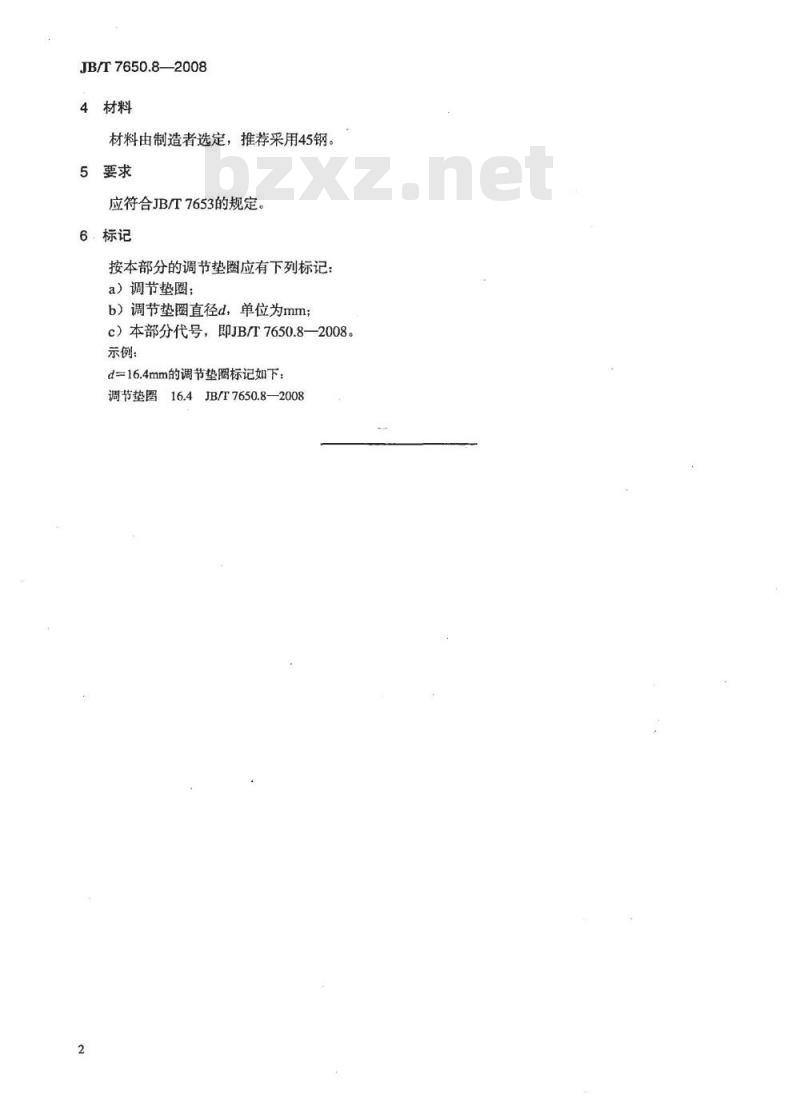

4材料
材料由制造者选定，推荐采用45钢。要求
应符合JB/T7653的规定。
6：标记
按本部分的调节垫圈应有下列标记：a）调节垫圈；
b）调节垫圈直径d，单位为mm；c）本部分代号，即JB/T7650.8—2008。示例：
d=16.4mm的调节垫圈标记如下：调节垫圈16.4JB/T7650.8—20082
