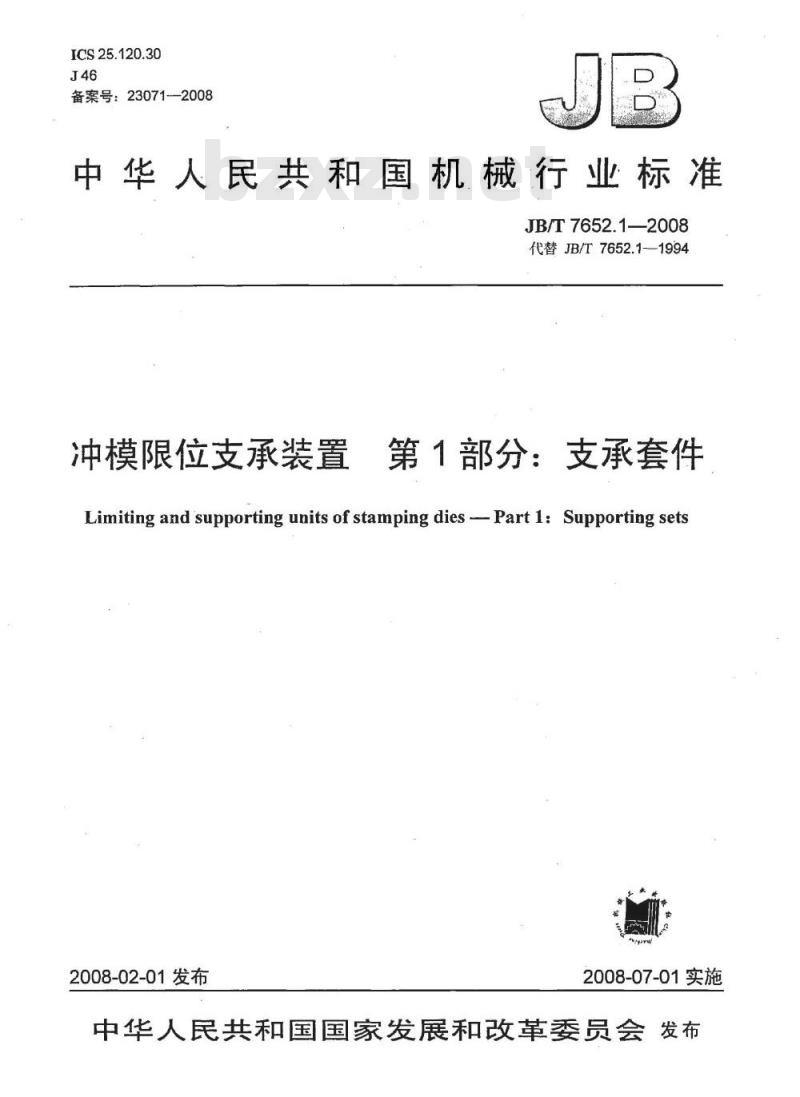

【机械行业标准(JB)】 冲模限位支承装置 第1部分：支承套件

ICS25.120.30
备案号：23071-—2008
中华人民共和国机械行业标准
JB/T7652.1—2008
代替JB/T7652.1—1994
冲模限位支承装置
第1部分：支承套件
Limiting and supporting units of stamping dies --Part 1: Supporting sets2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

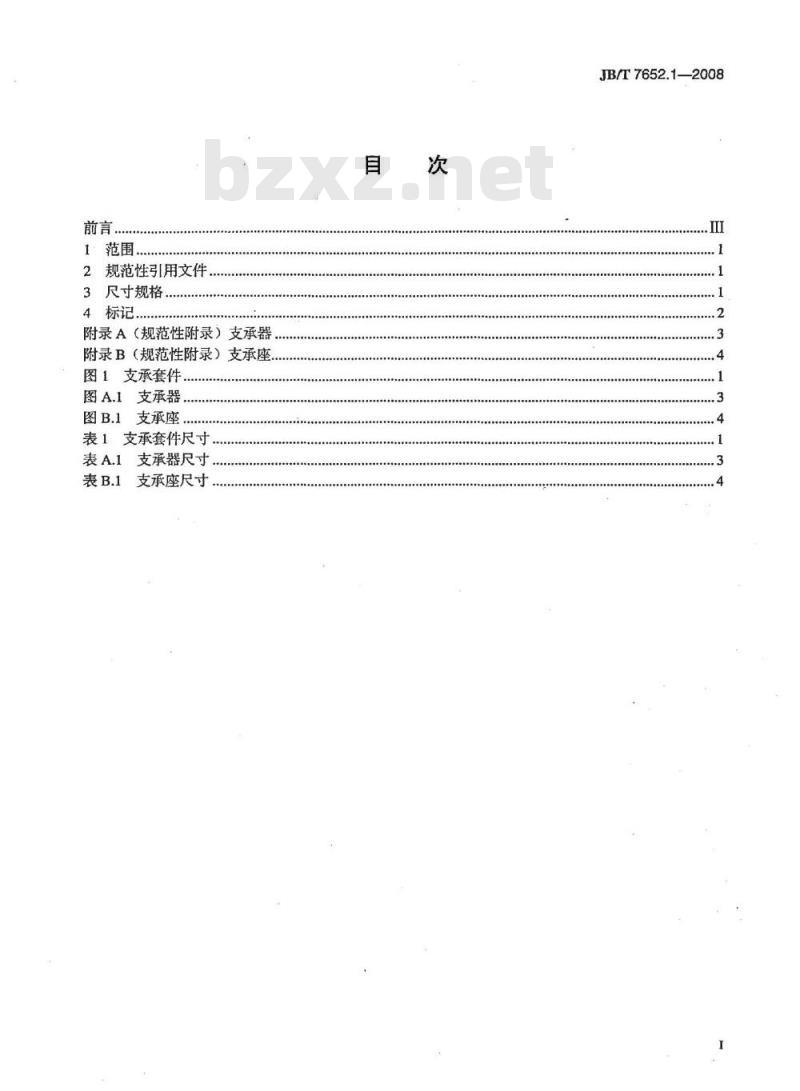

1范围
2规范性引用文件
3尺寸规格
附录A（规范性附录）支承器
附录B（规范性附录）支承座.
图1支承套件
图A.1支承器..
图B.1支承座.
表1支承套件尺寸
表A.1支承器尺寸.
支承座尺寸
JB/T7652.1—2008

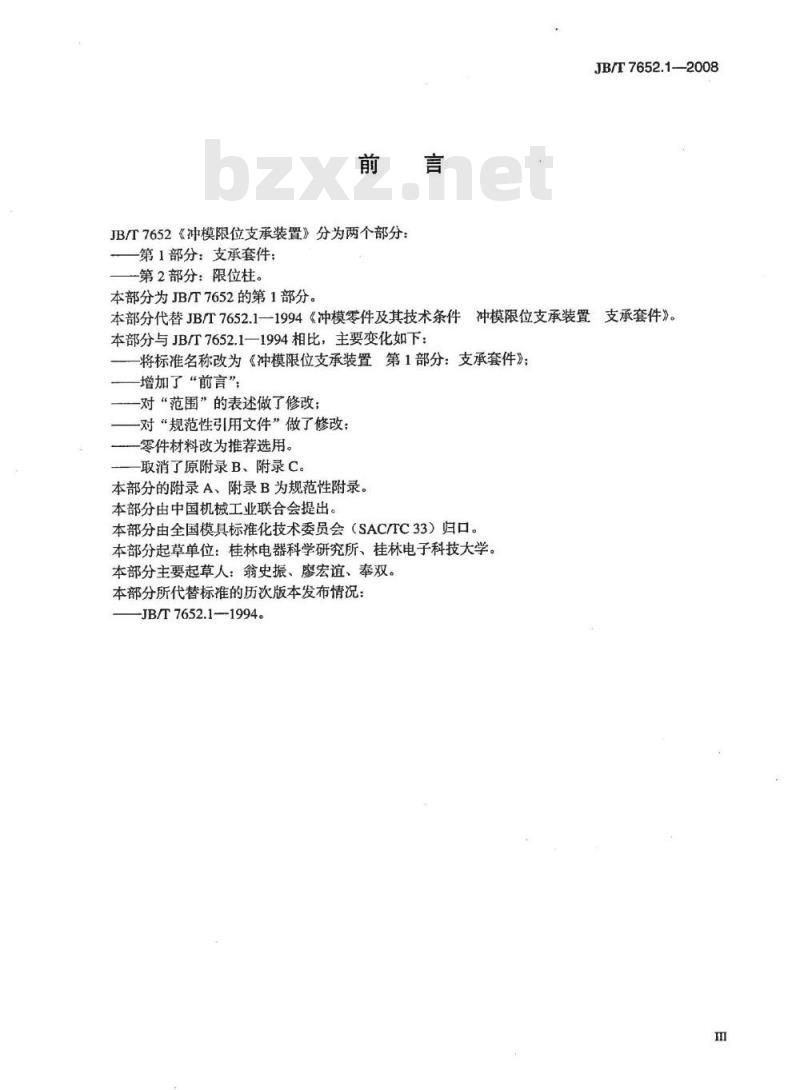

JB/T7652《冲模限位支承装置》分为两个部分-第1部分：支承套件；
第2部分：限位柱。
JB/T7652.1—2008
本部分为JB/T7652的第1部分。
本部分代替JB/T7652.1—1994《冲模零件及其技术条件冲模限位支承装置支承套件》。本部分与JB/T7652.1—1994相比，主要变化如下：将标准名称改为《冲模限位支承装置第1部分：支承套件》；增加了“前言”；
一对“范围”的表述做了修改；一对“规范性引用文件”做了修改；零件材料改为推荐选用。
取消了原附录B、附录C。
本部分的附录A、附录B为规范性附录。本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：-JB/T7652.1—-1994。

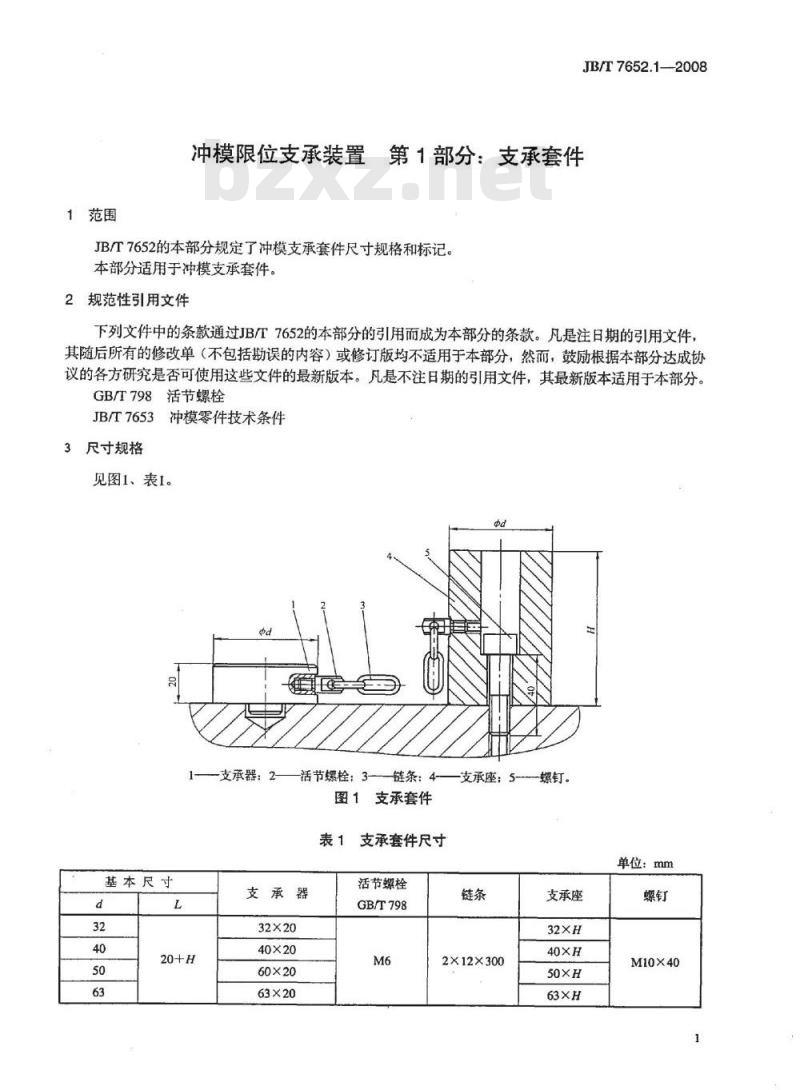

1范围
JB/T7652.1—2008
冲模限位支承装置第1部分：支承套件JB/T7652的本部分规定了冲模支承套件尺寸规格和标记。本部分适用于冲模支承套件。
2规范性引用文件
下列文件中的条款通过JBT7652的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T798活节螺栓
JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
支承器：2-
基本尺寸
活节螺栓：3—链条：4支承座：5—螺钉。图1支承套件
表1支承套件尺寸
单位：mm
支承器
32×20
40×20
60×20
63×20
活节螺栓
GBT798
2×12×300
支承座
M10X40bzxz.net
JB/T7652.1—2008

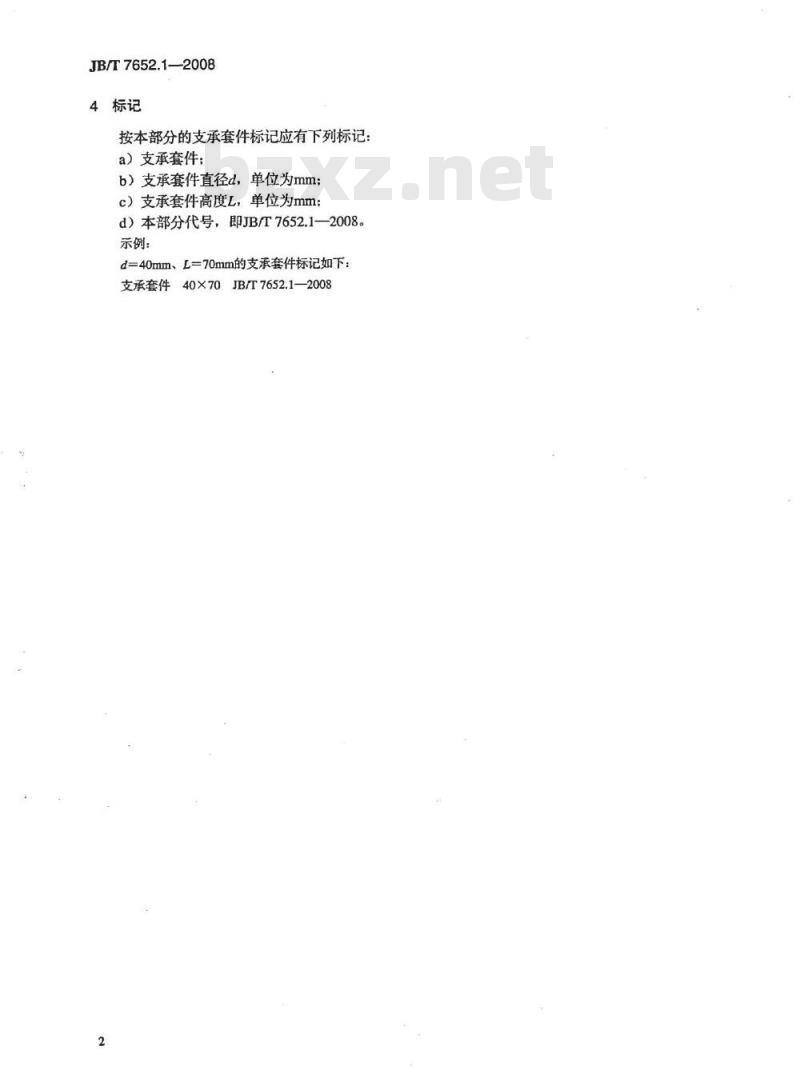

按本部分的支承套件标记应有下列标记：a）支承套件；
b）支承套件直径d，单位为mm；c）支承套件高度L，单位为mm；d）本部分代号，即JB/T7652.1—2008。示例：
d=40mm、L=70mm的支承套件标记如下：支承套件40×70JB/T7652.1—20082
附录A
（规范性附录）
支承器
A.1材料由制造者选定，推荐采用45钢。表面发黑处理。A.2技术条件应符合JB/T7653的规定。A.3尺寸规格见图A.1、表A.1。
未注表面粗糙度Ra12.5um。
图A.1支承器
支承器尺寸
A.4按本部分的支承器标记应有下列标记：a）支承器：
b）支承套件直径d，单位为mm；c）本部分代号，即JB/T7652.1—2008。示例：
d=40mm的支承器标记如下：
支承器40JB/T7652.1-2008
JB/T7652.1--2008
表面粗糙度以微米为单位
单位：mm
JB/T7652.1-2008
附录B
（规范性附录）
支承座
B.1材料由制造者选定，推荐采用45钢。表面发黑处理。B.2技术条件应符合JB/T7653的规定。B.3尺寸规格见图B.1、表B.1。
未注表面粗糙度Ra12.5um。
图B.1支承座
表B.1支承座尺寸
B.4按本部分的支承座标记应有下列标记：a）支承座；
b）支承座直径d，单位为mm：
c）支承座高度H，单位为mm；
d）本部分代号，即JB/T7652.1—2008。示例：
d=40mm、H=50mm的支承座标记如下：支承座40×50JB/T7652.1--20084
表面粗糙度以微米为单位
单位：mm
按闭合高度确定
