【机械行业标准(JB)】 冲模挡料和弹顶装置 第3部分：弹簧侧压装置

ICS25.120.30
备案号：23063—2008

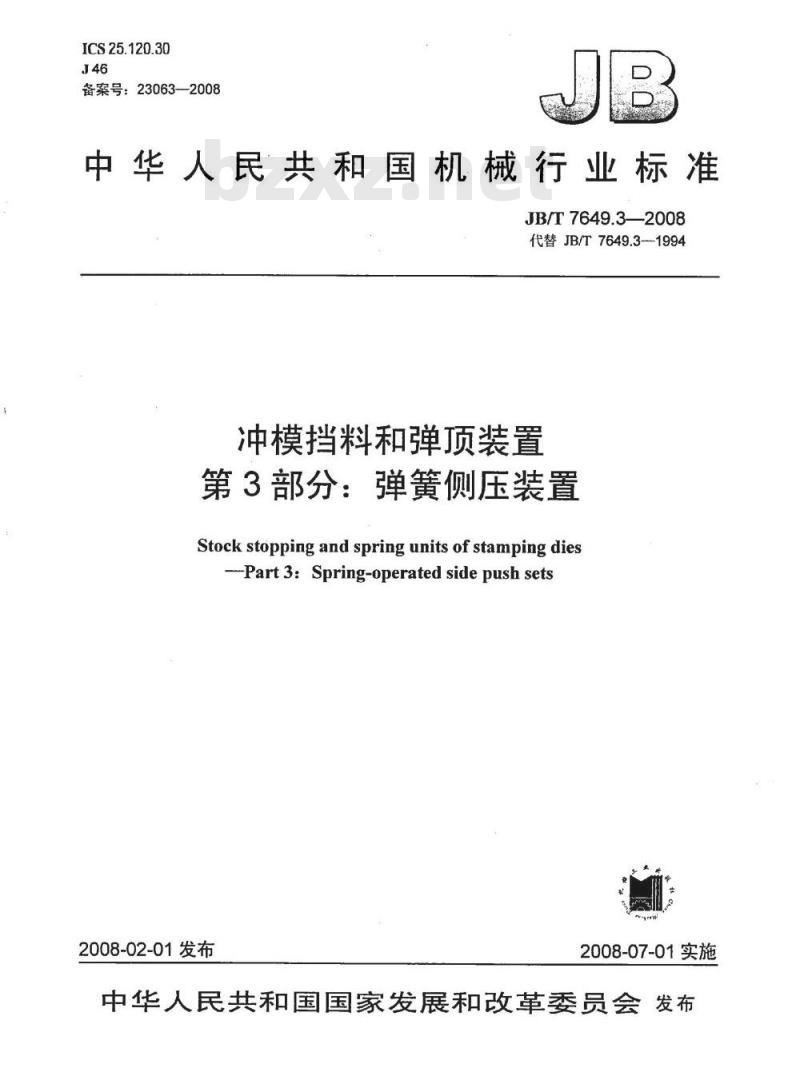

中华人民共和国机械行业标准
JB/T7649.3—2008
代替JB/T7649.3--1994
冲模挡料和弹顶装置
第3部分：弹簧侧压装置
Stock stopping and spring units of stamping dies-Part3:Spring-operated sidepushsets2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言，

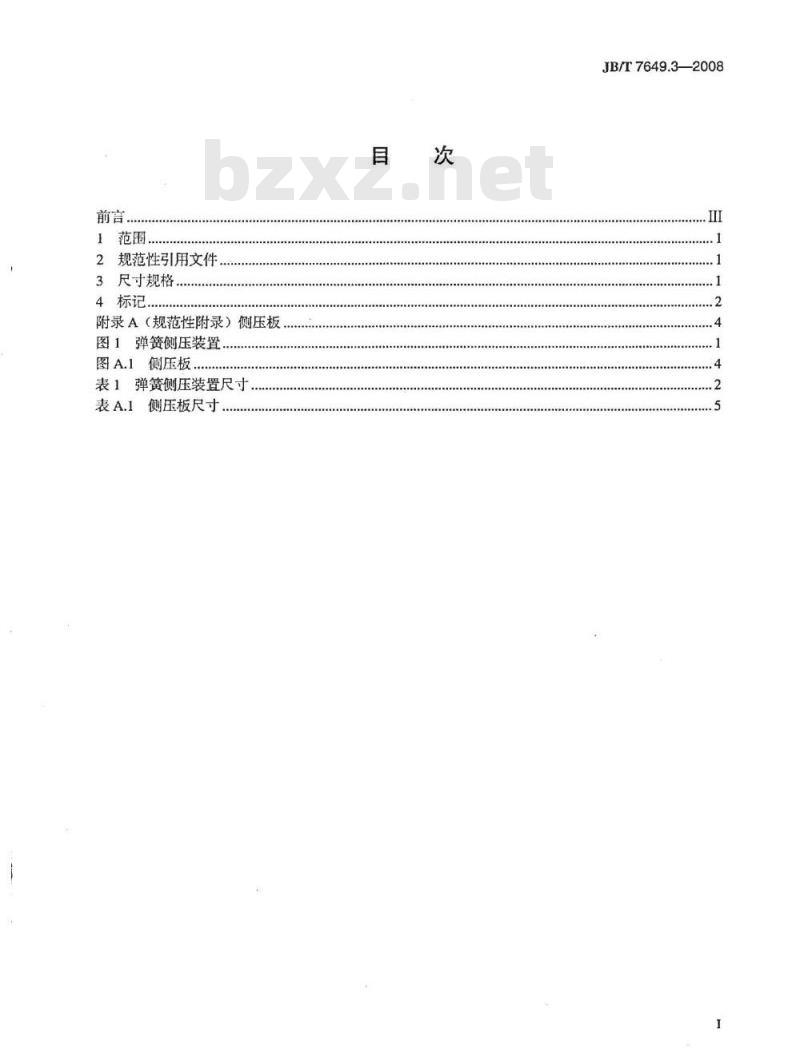

2规范性引用文件.
3尺寸规格.
附录A（规范性附录）侧压板
图1弹簧侧压装置
图A..1侧压板...
表1弹簧侧压装置尺寸
表A.1侧压板尺寸
JB/T7649.3—2008

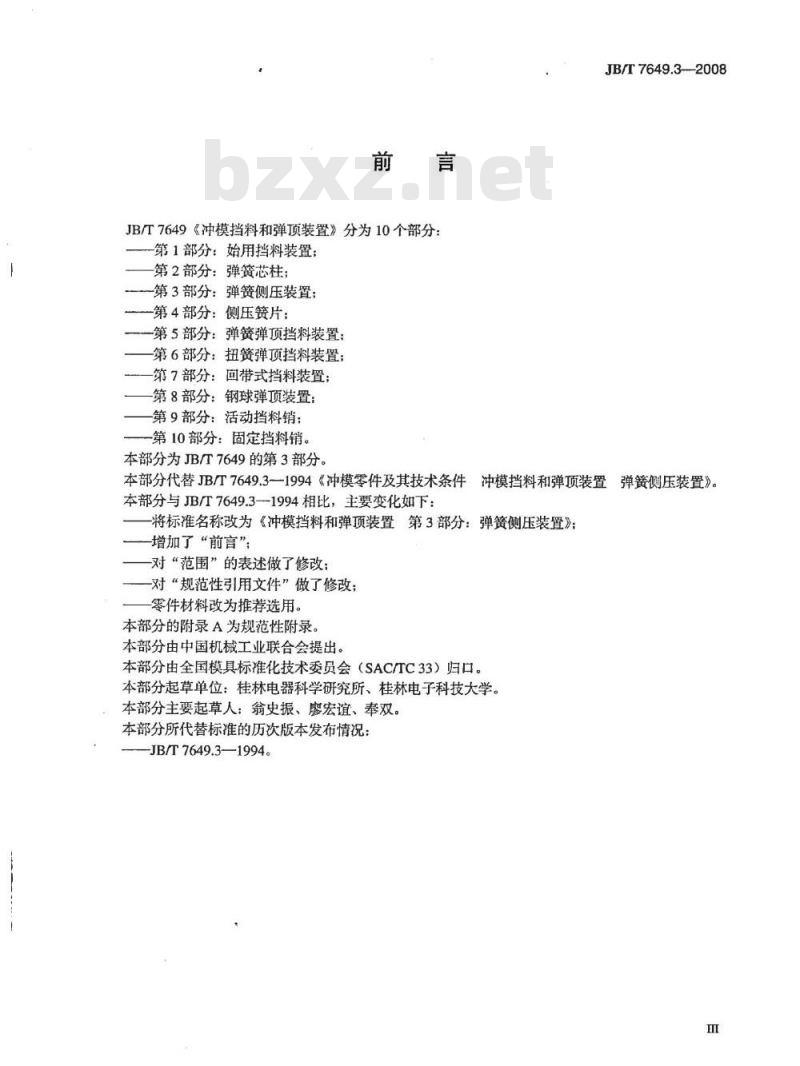

JB/T7649《冲模挡料和弹顶装置》分为10个部分：-第1部分：始用挡料装置：
第2部分：弹簧芯柱；
第3部分：弹簧侧压装置；
第4部分：侧压簧片：
一第5部分：弹簧弹顶挡料装置：第6部分：扭簧弹顶挡料装置；
第7部分：回带式挡料装置；
第8部分：钢球弹顶装置；
第9部分：活动挡料销：
第10部分：固定挡料销。
本部分为JB/T7649的第3部分。
JB/T7649.3-2008
本部分代替JBT7649.3-1994《冲模零件及其技术条件冲模挡料和弹顶装置弹簧侧压装置》。本部分与JB/T7649.3--1994相比，主要变化如下：将标准名称改为《冲模挡料和弹顶装置第3部分：弹簧侧压装置》：增加了“前言”；
-对“范围”的表述做了修改；
对“规范性引用文件”做了修改；零件材料改为推荐选用。
本部分的附录A为规范性附录
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：-JB/T7649.3—1994。
1范围
JB/T7649.3—2008
冲模挡料和弹顶装置第3部分：弹簧侧压装置JB/T7649的本部分规定了冲模弹簧侧压装置的尺寸规格和标记。本部分适用于冲模弹簧侧压装置。2规范性引用文件
下列文件中的条款通过JB/T7649的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T97.1平垫圈A级（GB/T97.1—2002，eqvISO7089：2000）GB/T2089
JB/T7653
3尺寸规格
圆柱螺旋压缩弹贫（两端圈并紧磨平或锻平型）尺寸及参数冲模零件技术条件

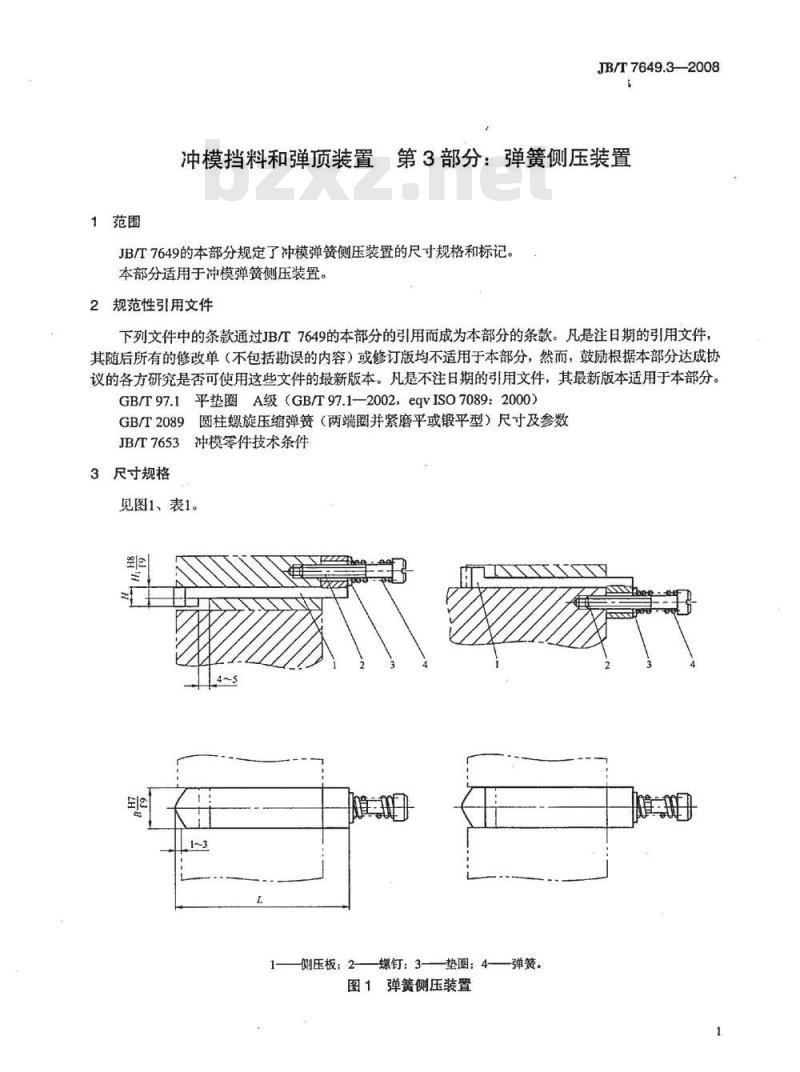

见图1、表1。
侧压板：2-
螺钉：3-
垫圈：4-
图1弹簧侧压装置
弹簧。
JB/T7649.3--2008
基本尺寸

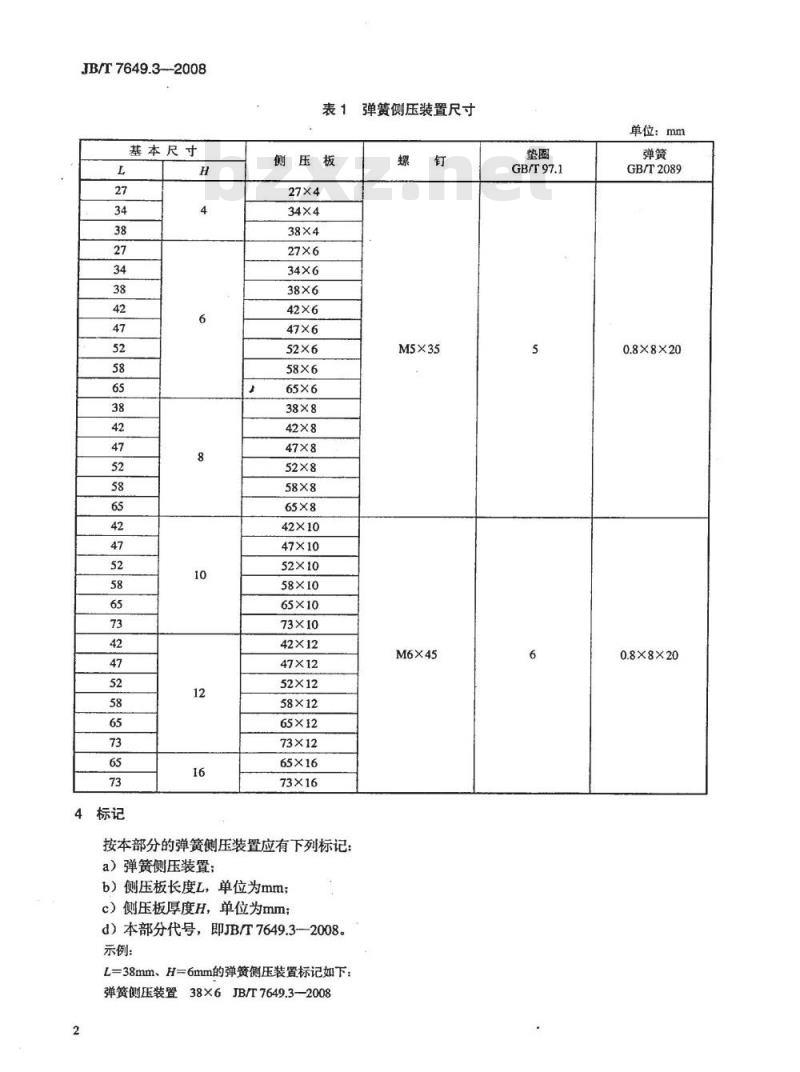

弹簧侧压装置尺寸
侧压板
42×10
47×10
52×10
58×10
65×10
73×10
42×12
47×12
52×12免费标准bzxz.net
58×12
65×12
73×12
65×16
73×16
按本部分的弹簧侧压装置应有下列标记：a）弹簧侧压装置；
b）侧压板长度L，单位为mm；
c）侧压板厚度H，单位为mm；
d）本部分代号，即JBT7649.3—2008。示例：
L=38mm、H=6mm的弹簧侧压装置标记如下弹簧侧压装置38×6JB/T7649.3-20082
M5×35
单位：mm
GB/T2089
0.8×8×20
0.8×8×20
附录A
（规范性附录）
侧压板
A.1材料由制造者选定，推荐采用45钢。硬度43HRC～48HRC。A.2技术条件应符合JB/T7653的规定。A.3尺寸规格见图A.1、表A.1。
15(摔硬）
未注表面粗糙度Ra6.3μm。
A.4按本部分的侧压板应有下列标记：a）侧压板：
b）侧压板长度L，单位为mm；
c）侧压板厚度H，单位为mm；
d）本部分代号，即JB/T7649.3—2008。示例：
L=38mm、H=6mm的侧压板标记如下：侧压板38×6JBT7649.3—2008
侧压板
JB/T7649.3-2008
表面粗糙度以微米为单位
JB/T7649.3—2008
侧压板尺寸
单位：mm
