【机械行业标准(JB)】冲模侧刃和导料装置第7部分：A型抬料销

本网站发布时间： 2024-07-01 00:02:05

JB/T7648.7-2008
现行
　点击下载此标准

基本信息

标准号：
JB/T 7648.7-2008
标准名称：
冲模侧刃和导料装置第7部分：A型抬料销
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
2008-02-01
实施日期：
2008-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
109.24 KB

手机扫码下载更方便

标准分类号

标准ICS号：
机械制造>>无屑加工设备>>25.120.30模制设备和铸造设备
中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB/T 7648.7-1994

出版信息

出版社：
机械工业出版社
书号：
15111·8922
页数：
5页
标准价格：
8.0 元
出版日期：
2008-06-01

其他信息

起草人：
翁史振、廖宏谊、奉双
起草单位：
桂林电器科学研究所;桂林电子科技大学
提出单位：
中国机械工业联合会
发布部门：
中华人民共和国国家发展和改革委员会
相关标签：
冲模侧刃导料装置

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本部分规定了冲模A型抬料销的尺寸规格和标记。本部分适用于冲模A型抬料销。 JB/T 7648.7-2008 冲模侧刃和导料装置第7部分：A型抬料销 JB/T7648.7-2008

标准内容

部分标准内容：

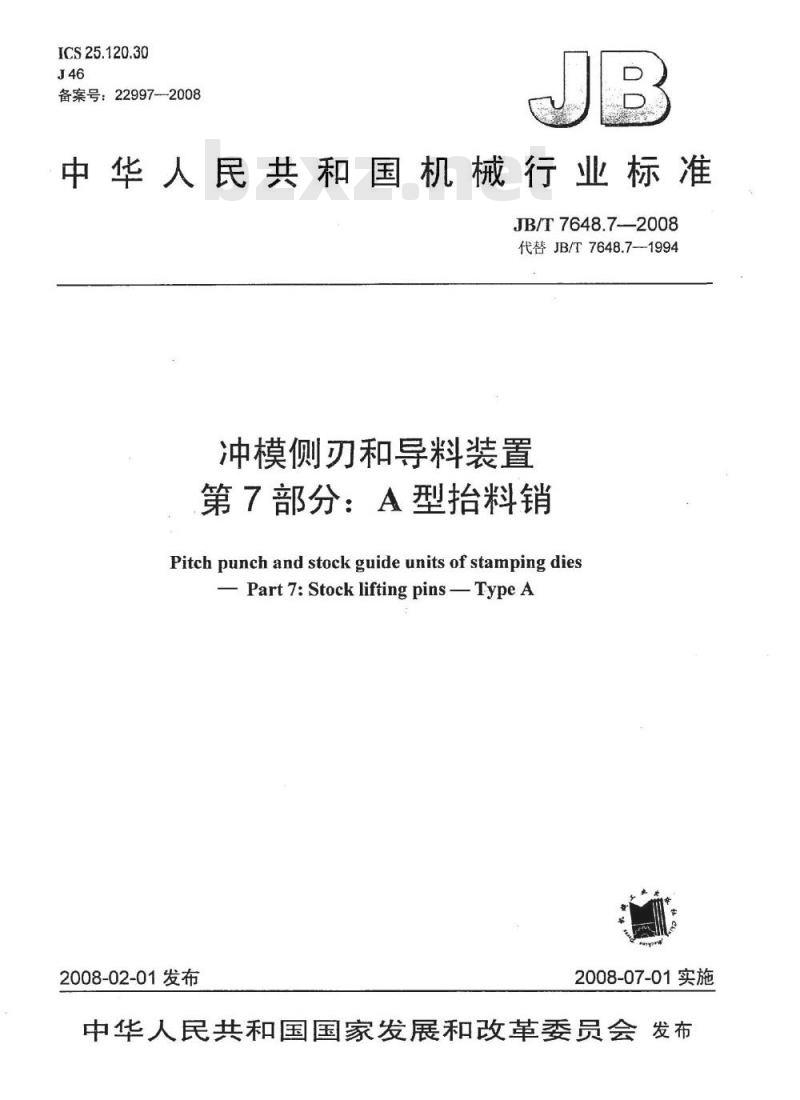

ICS25.120.30
备案号：22997-—2008
中华人民共和国机械行业标准
JB/T7648.7-2008
代替JB/T7648.7-1994
冲模侧刃和导料装置
第7部分：A型抬料销
Pitch punch and stock guide units of stamping diesPart7:StockliftingpinsTypeA
2008-02-01发布
2008-07-01实施

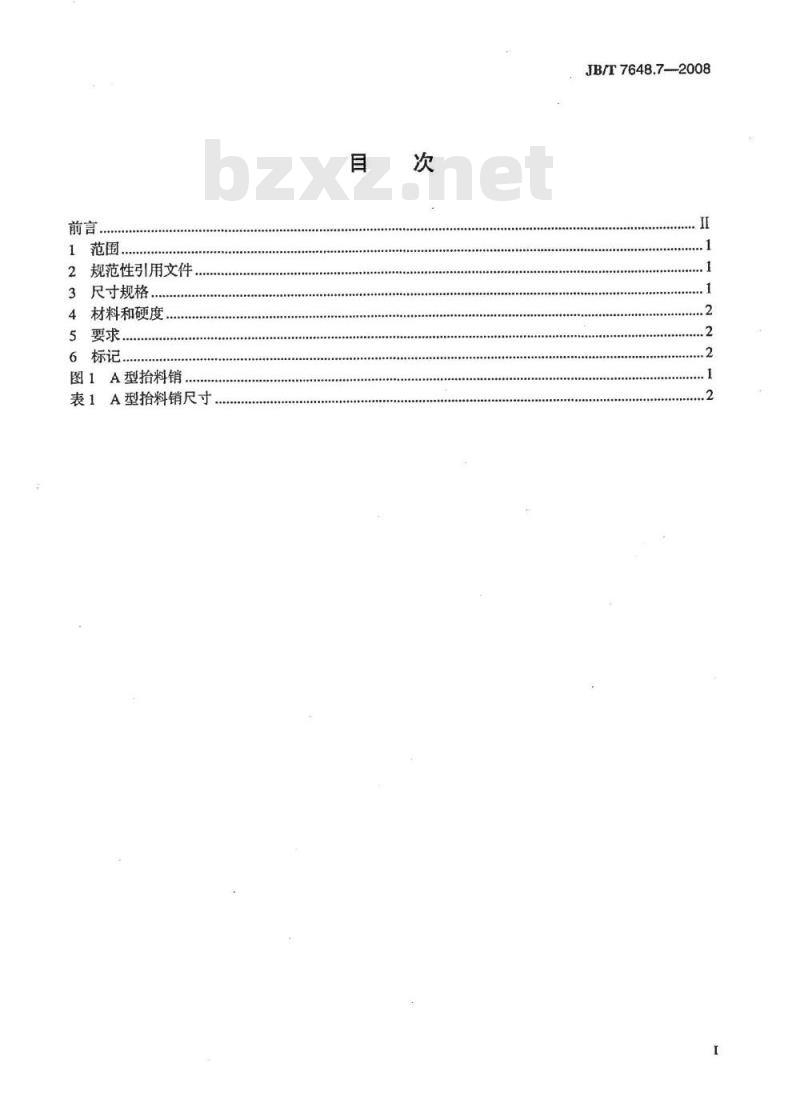

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
3尺寸规格
4材料和硬度，
5要求
图1A型抬料销
表1A型抬料销尺寸
JB/T7648.7-2008
JB/T7648.7—2008

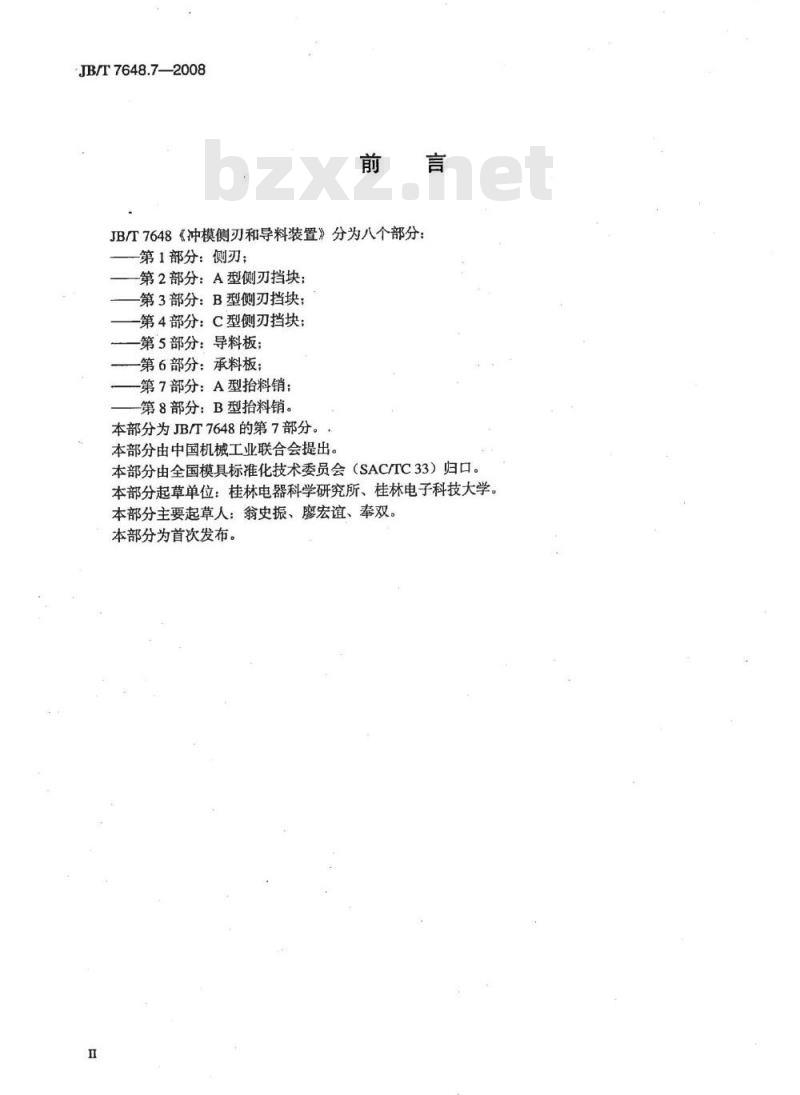

JB/T7648《冲模侧刃和导料装置》分为八个部分第1部分：侧刃；
第2部分：A型侧刃挡块；
第3部分：B型侧刃挡块；
-第4部分：C型侧刃挡块；
一第5部分：导料板；
一第6部分：承料板；
-第7部分：A型抬料销；
第8部分：B型抬料销。
本部分为JB/T7648的第7部分。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分为首次发布。

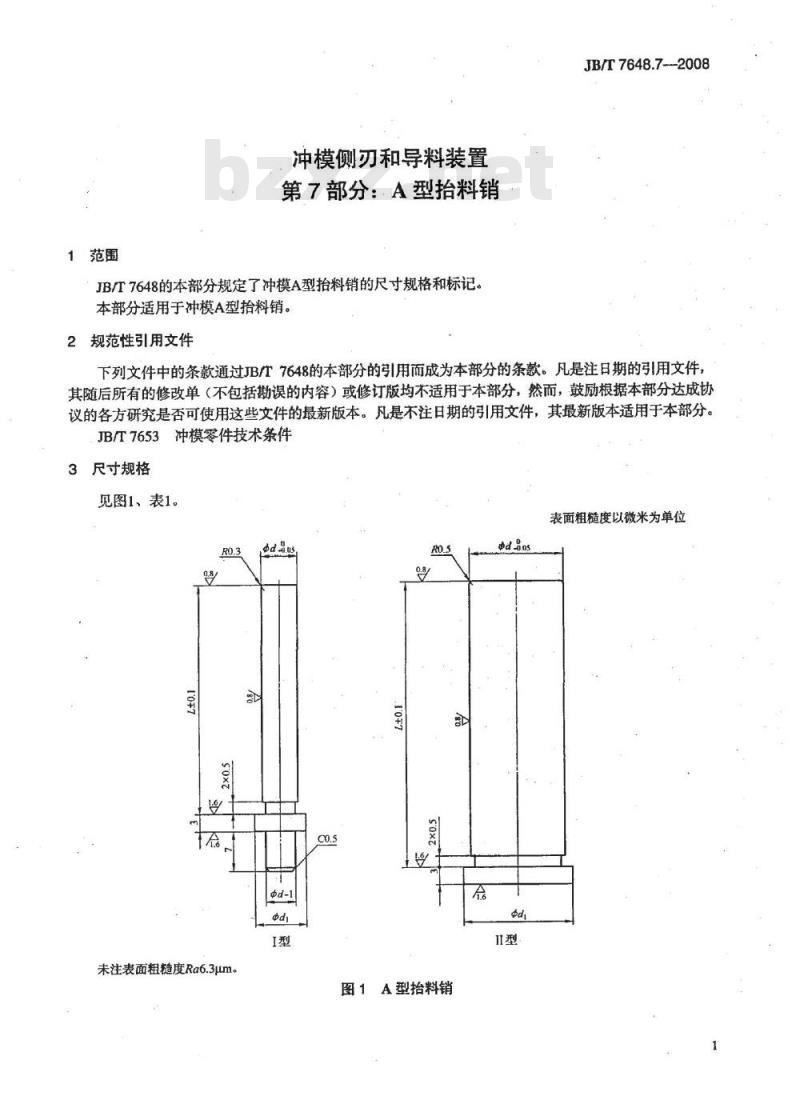

1范围
冲模侧刃和导料装置
第7部分：A型抬料销
JBT7648的本部分规定了冲模A型抬料销的尺寸规格和标记。本部分适用于冲模A型抬料销。
2规范性引用文件
JB/T7648.7---2008
下列文件中的条款通过JB/T7648的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
未注表面粗糙度Ra6.3um。
图1A型抬料销
表面粗糙度以微米为单位
JB/T7648.7—2008
基本尺寸下载标准就来标准下载网
极限偏差
4材料和硬度

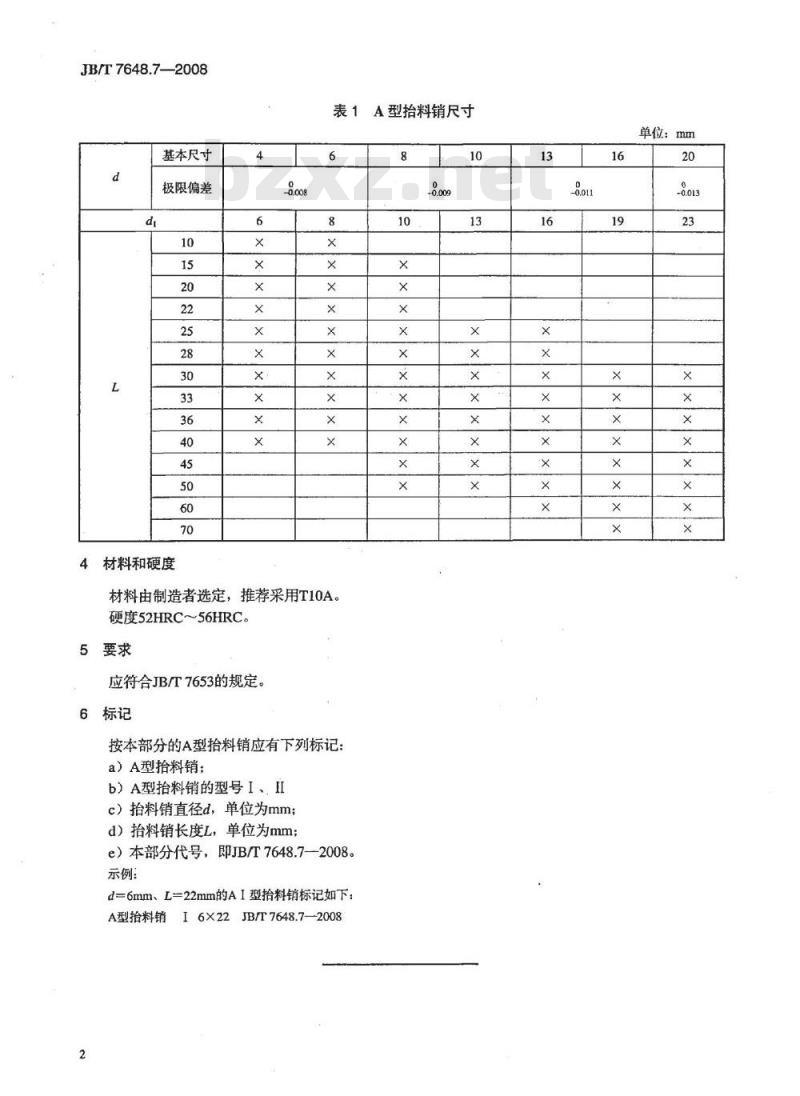

表1A型抬料销尺寸
材料由制造者选定，推荐采用T10A。硬度52HRC～56HRC。
5要求
应符合JB/T7653的规定。
6标记
按本部分的A型拾料销应有下列标记：a）A型抬料销；
b）A型抬料销的型号I、I
c）抬料销直径d，单位为mm；
d）抬料销长度L，单位为mm；
e）本部分代号，即JB/T7648.72008。示例：
d=6mm、L=22mm的AI型抬料销标记如下：A型抬料销16×22JB/T7648.7—20082
单位：mm
.0.013
中华人民共和国
机械行业标准
冲模侧刃和导料装置
第7部分：A型抬料销
JB/T7648.7-2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2008年6月第1版第1次印刷
书号：13111：822
网址：http://cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
