【机械行业标准(JB)】 冲模侧刃和导料装置 第2部分：A型侧刃挡块

ICS25.120.30
备案号：22992—2008

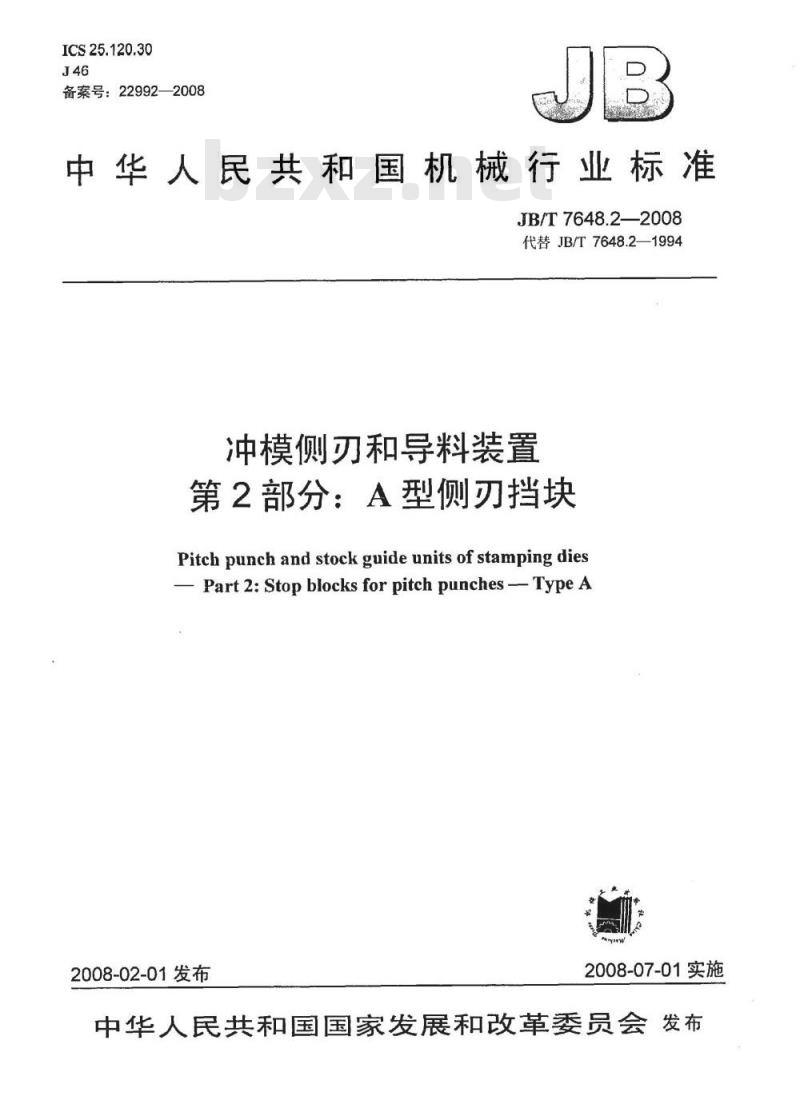

中华人民共和国机械行业标准
JB/T7648.2—2008
代替JB/T7648.2—1994
冲模侧刃和导料装置
第2部分：A型侧刃挡块
Pitch punch and stock guide units of stamping diesPart 2:Stop blocks forpitchpunches-TypeA2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言
1范围
2规范性引用文件，
3尺寸规格。
.4材料和硬度

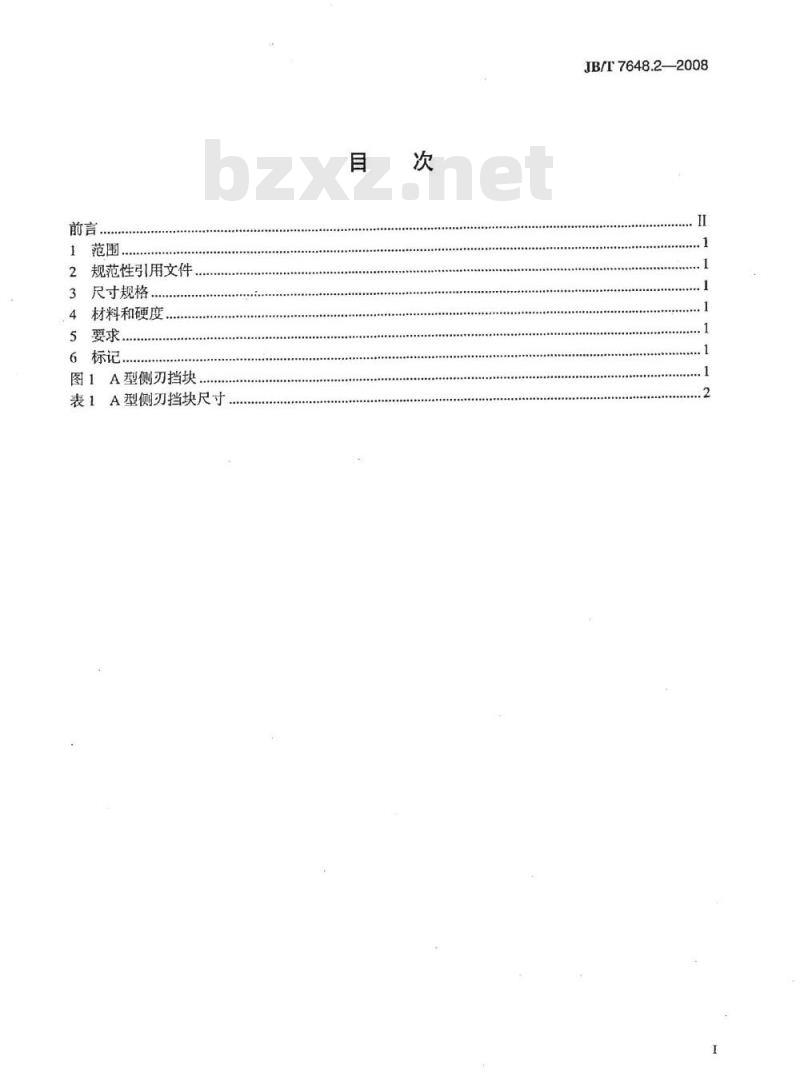

5要求..
图1A型侧刃挡块
表1A型侧刃挡块尺寸免费标准bzxz.net
JB/T7648.2—2008
JB/T7648.22008

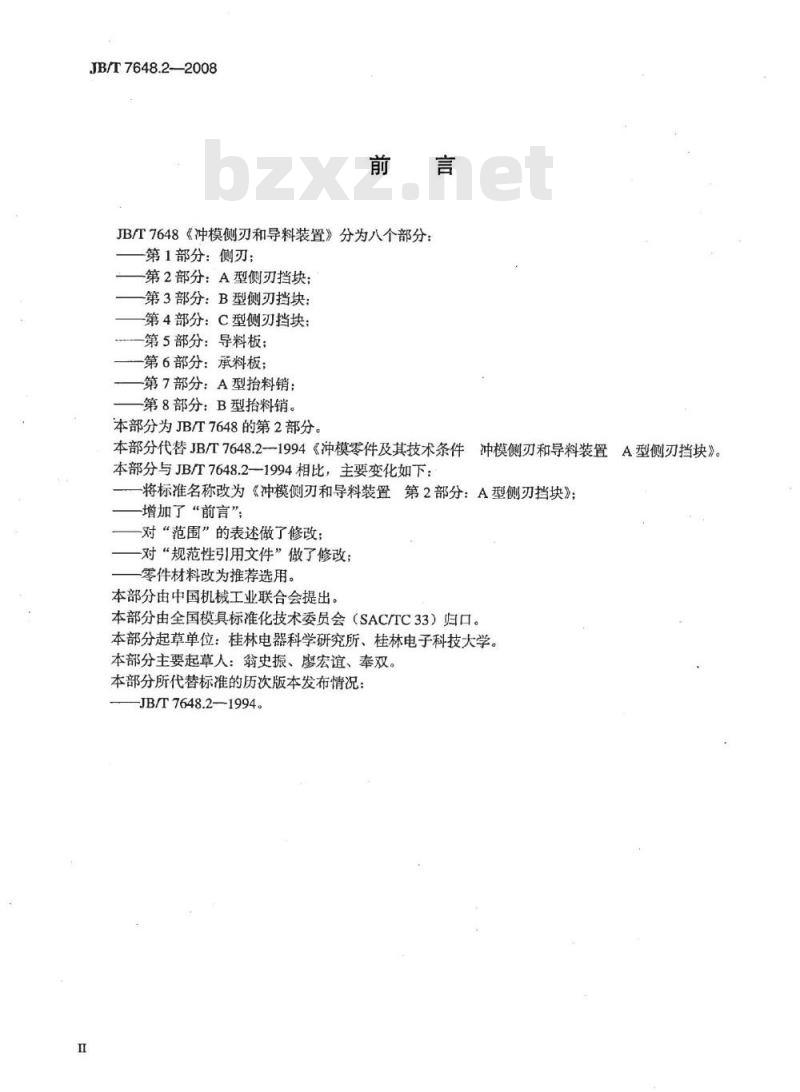

JB/T7648《冲模侧刃和导料装置》分为八个部分：第1部分：侧刃；
第2部分：A型侧刃挡块；
第3部分：B型侧刃挡块；
第4部分：C型侧刃挡块；
一第5部分：导料板；
第6部分：承料板；
第7部分：A型抬料销：
第8部分：B型抬料销。
本部分为JB/T7648的第2部分
本部分代替JB/T7648.2--1994《冲模零件及其技术条件冲模侧刃和导料装置
A型侧刃挡块》。
本部分与JB/T7648.2—1994相比，主要变化如下：将标准名称改为《冲模侧刃和导料装置第2部分：A型侧刃挡块》；增加了“前言”
对“范围”的表述做了修改；
对“规范性引用文件”做了修改；零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7648.2—1994。
1范围
冲模侧刃和导料装置
第2部分：A型侧刃挡块
JB/T7648的本部分规定了冲模A型侧刃挡块的尺寸规格和标记本部分适用于冲模A型侧刃挡块。2规范性引用文件
JB/T7648.2—2008
下列文件中的条款通过JB/T7648的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
未注表面粗糙度Ra6.3μm。

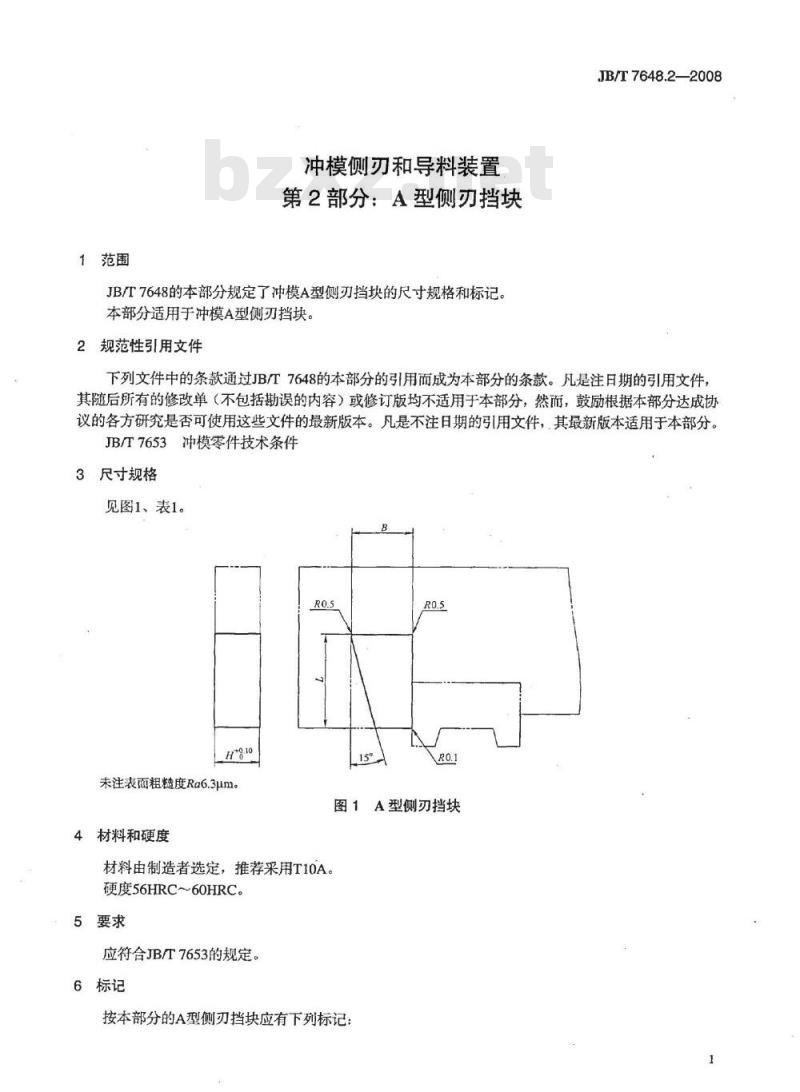

图1A型侧刃挡块
4材料和硬度
材料由制造者选定，推荐采用T10A。硬度56HRC～60HRC。
5要求
应符合JB/T7653的规定。
6标记
按本部分的A型侧刃挡块应有下列标记JB/T7648.2—2008
a）A型侧刃挡块；
b）侧刃挡块长度L，单位为mm；c）侧刃挡块厚度H，单位为mm；d）本部分代号，即JB/T7648.2—2008。示例：

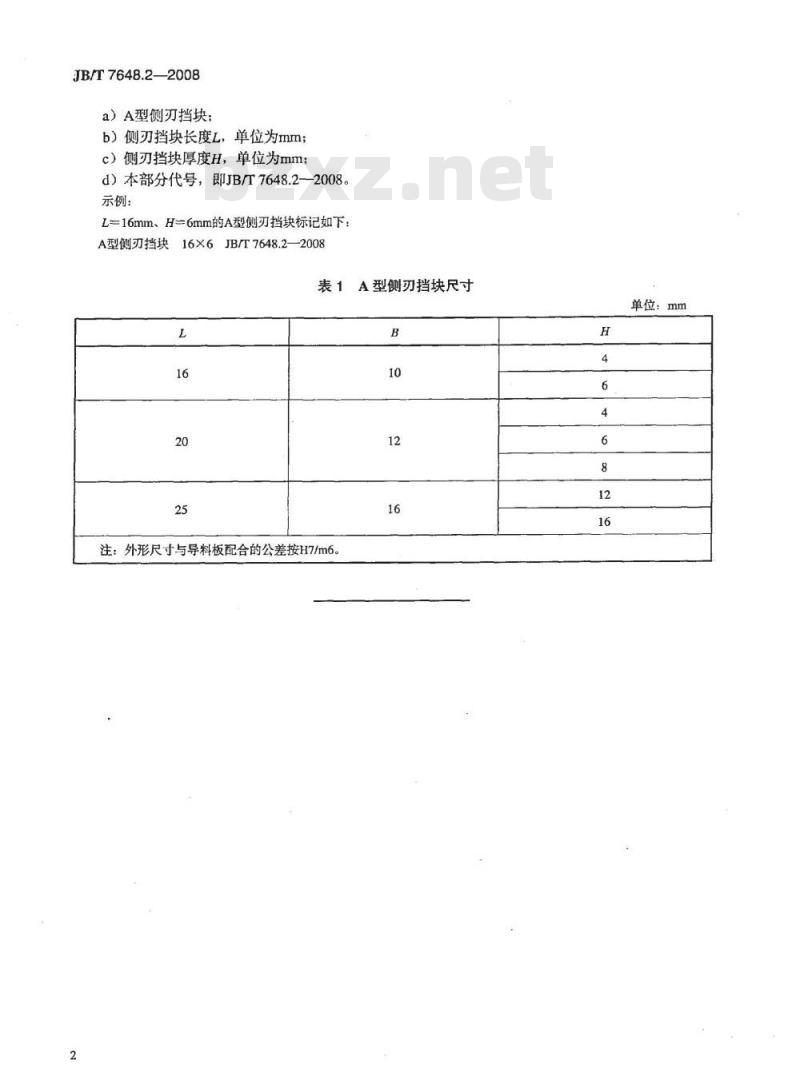

L=16mm、H=6mm的A型侧刃挡块标记如下：A型侧刃挡块16×6JB/T7648.2—2008表1A型侧刃挡块尺寸
注：外形尺寸与导料板配合的公差按H7/m6。2
单位：mm
中华人民共和
机械行业标准
冲模侧刃和导料装置
第2部分：A型侧刃挡块
JB/T7648.2—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·8千字2008年6月第1版第1次印刷
书号：15111·8917
网址：http://cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
