【机械行业标准(JB)】 冲模侧刃和导料装置 第1部分：侧刃

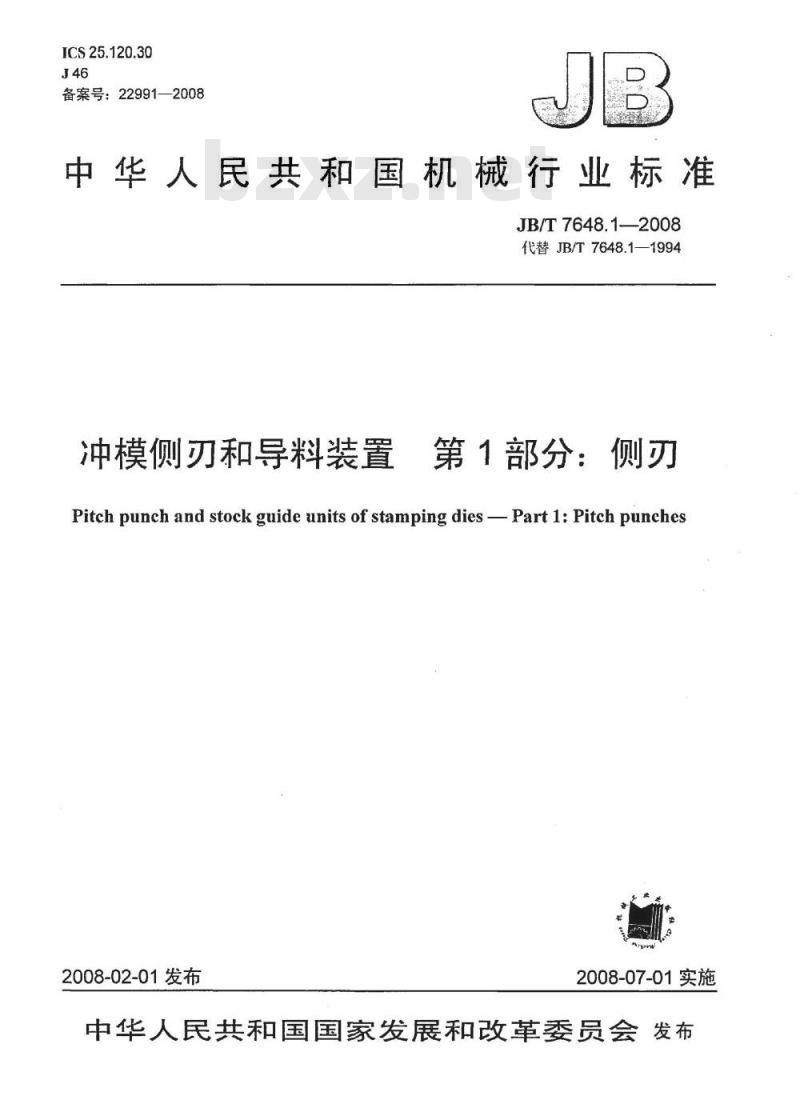

ICS25.120.30
备案号：22991—2008
中华人民共和国机械行业标准
JB/T7648.1—2008
代替JB/T7648.1—1994
冲模侧刃和导料装置
第1部分：侧刃
Pitch punchand stock guide units of stamping diesPart l:Pitch punches2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言，

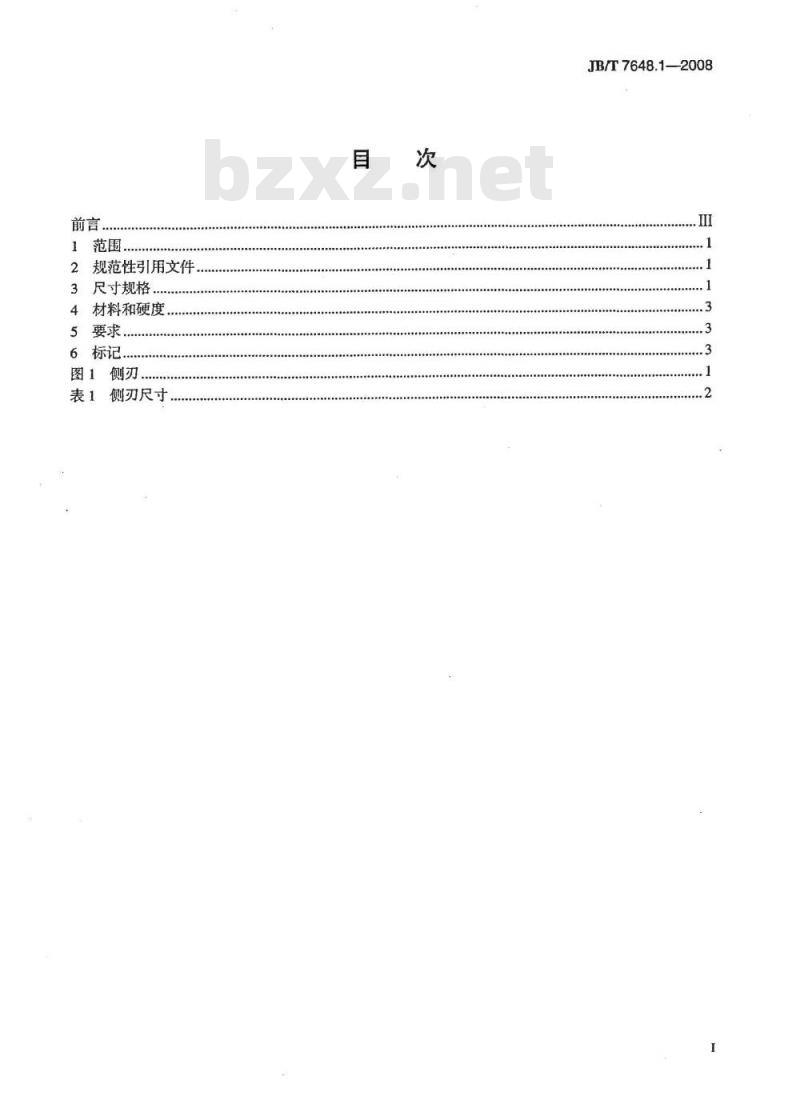

1范围
........
2规范性引用文件
3尺寸规格..
4材料和硬度
图1侧刃
表1侧刃尺寸
JB/T7648.1—2008

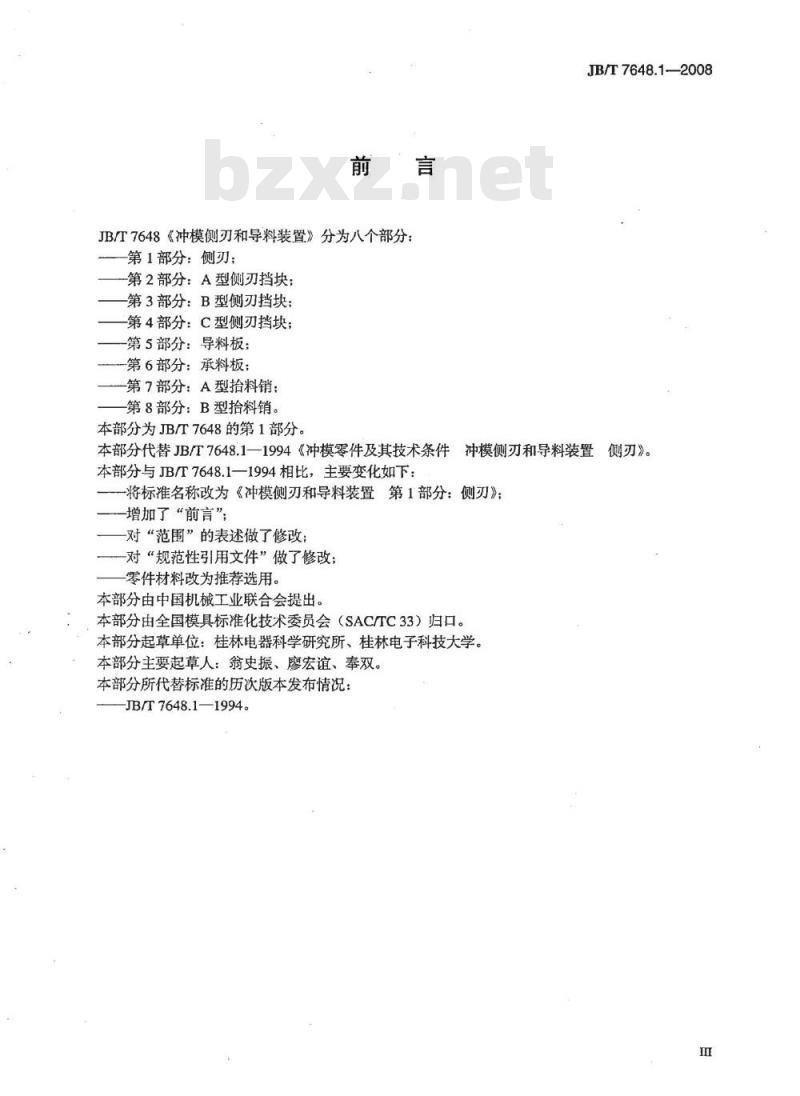

JB/T7648《冲模侧刃和导料装置》分为八个部分第1部分：侧刃；
第2部分：A型侧刃挡块：
第3部分：B型侧刃挡块：
-第4部分：C型侧刃挡块；
-第5部分：导料板：
-第6部分：承料板：
一第7部分：A型抬料销：
第8部分：B型拾料销。
本部分为JB/T7648的第1部分。
JB/T7648.1—2008
本部分代替JB/T7648.1—1994《冲模零件及其技术条件冲模侧刃和导料装置侧刃》。bZxz.net
本部分与JB/T7648.1一1994相比，主要变化如下：-将标准名称改为《冲模侧刃和导料装置第1部分：侧刃》；增加了“前言”；
一对“范围”的表述做了修改
一对“规范性引用文件”做了修改；零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7648.1—1994。
1范围
冲模侧刃和导料装置第1部分：侧刃JB/T7648的本部分规定了冲模侧刃的尺寸规格和标记本部分适用于冲模侧刃。
2规范性引用文件
JB/T7648.1--2008
下列文件中的条款通过JB/T7648的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件

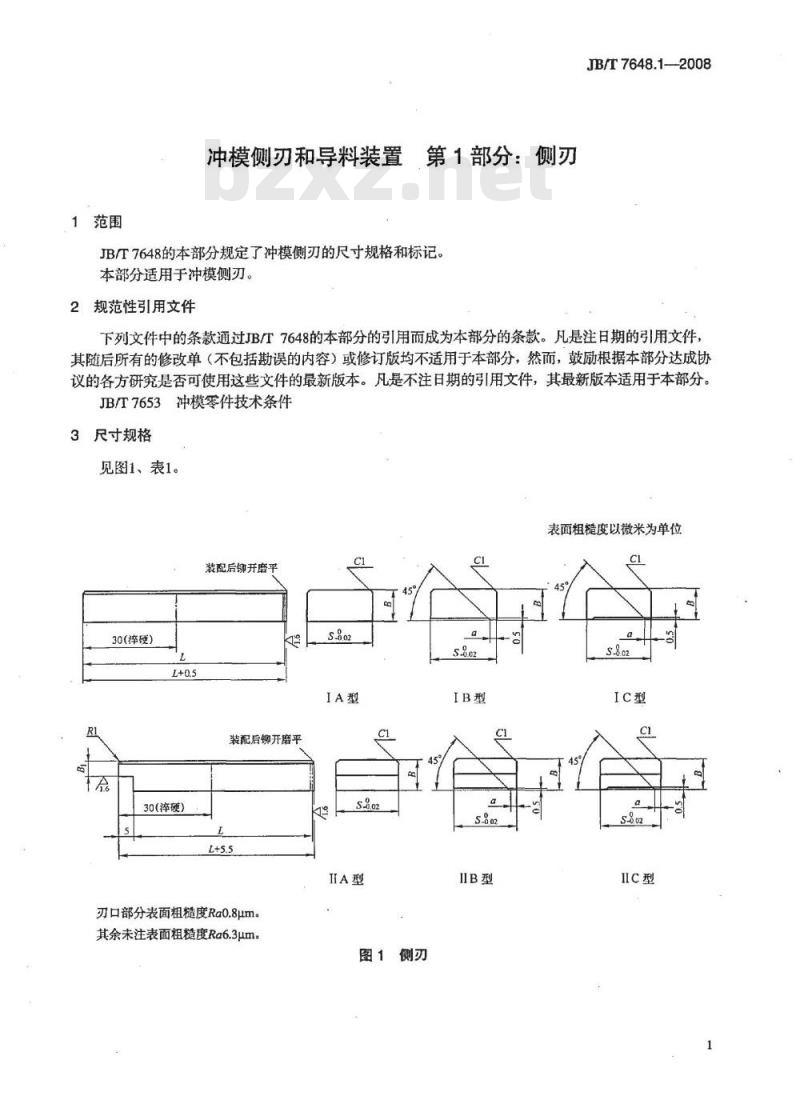

3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
装配后铆开磨平
30（摔硬）
30（淬硬）
装配后铆开磨平
刃口部分表面粗糙度Ra0.8μm。其余未注表面粗糙度Ra6.3μm。s.8.02
图1侧刃
IIB型
IIC型
JB/T7648.12008
注：S尺寸按使用要求修正。

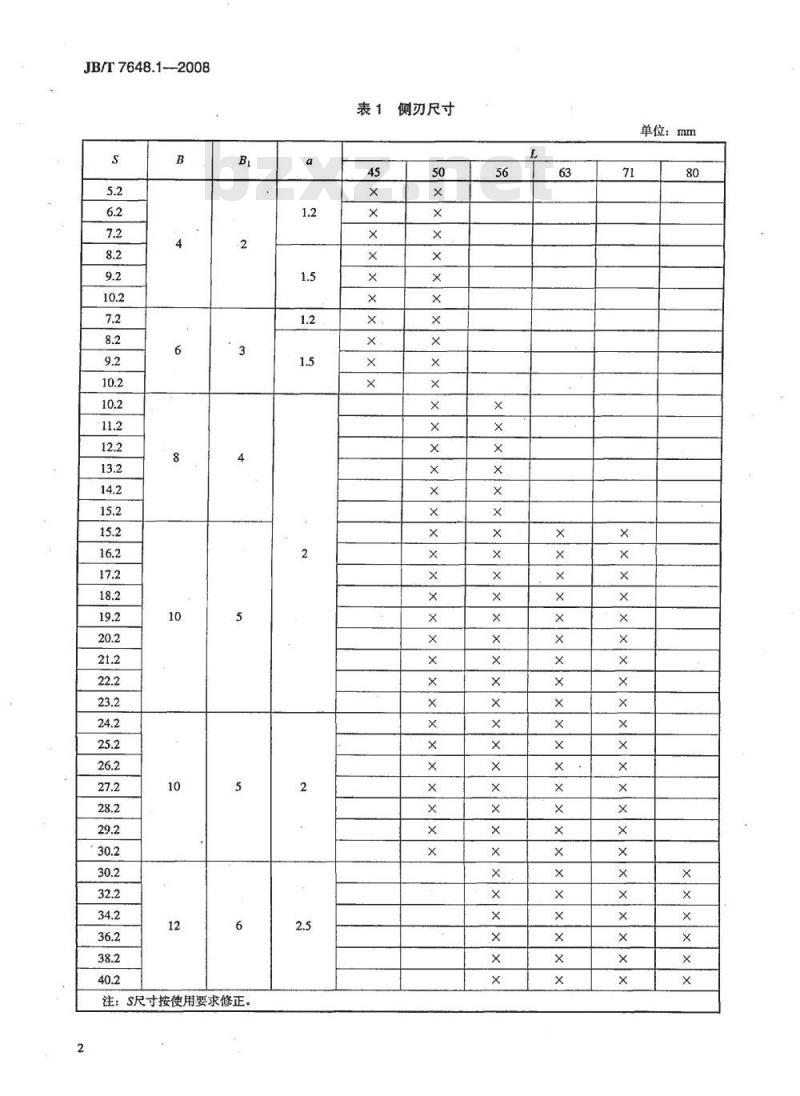

表1侧刃尺寸
单位：mm
4材料和硬度
材料由制造者选定，推荐采用T10A。硬度56HRC～60HRC。
5要求
应符合JB/T7653的规定
6标记
按本部分的侧刃应有下列标记：a）侧刃：
b）侧刃类型IA、IB、IC、IA、IIB、IC;c）侧刃步距S，单位为mm；
d）侧刃宽度B，单位为mm；
e）侧刃高度L，单位为mm；
f）本部分代号，即JB/T7648.1—2008。示例：
S=15.2mm、B=8mm、L=50mm的IIA型侧刃标记如下：侧刃IIA15.2×8×50JB/T7648.1—2008JB/T7648.1—2008
中华人民共和
机械行业标准
冲模侧刃和导料装置
第1部分：侧刃
JB/T7648.1-2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张·11千字2008年6月第1版第1次印刷
书号：11118916
网址：http://cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
