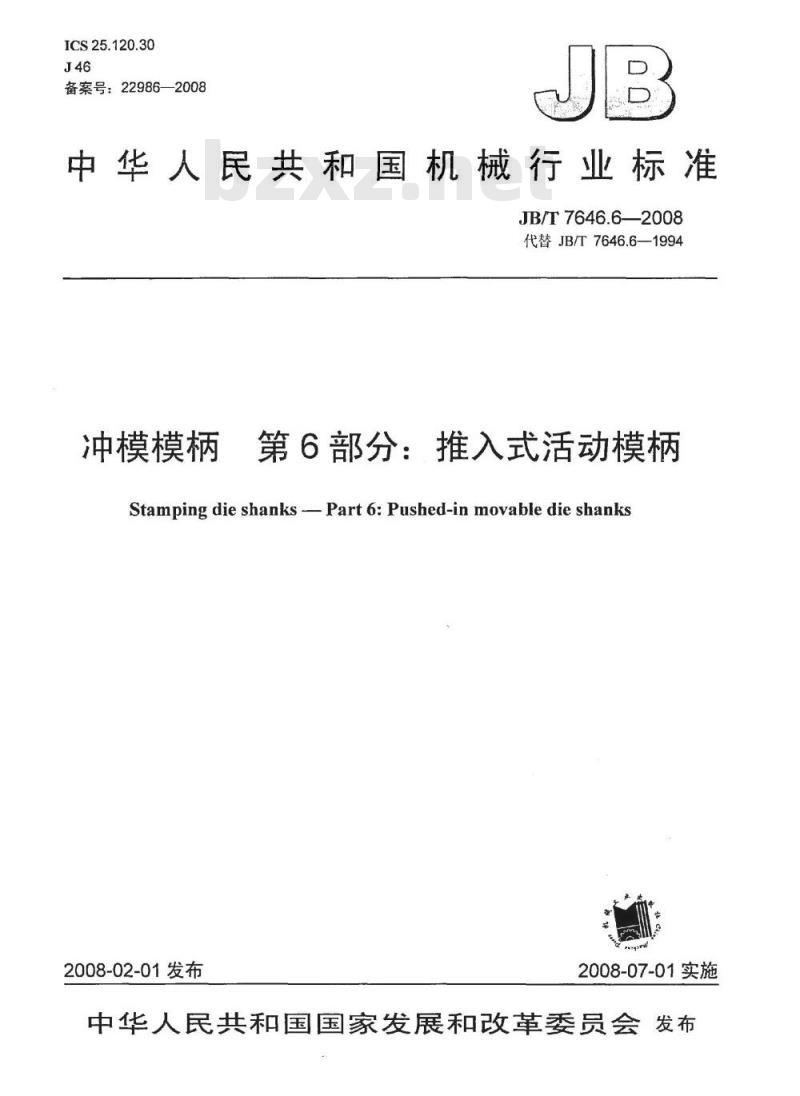

【机械行业标准(JB)】 冲模模柄 第6部分：推入式活动模柄

ICS25.120.30
备案号：22986—2008
中华人民共和国机械行业标准
JB/T7646.62008
代替JB/T7646.6—1994
冲模模柄
第6部分：推入式活动模柄
Stamping die shanks-Part 6:Pushed-in movable die shanks2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件...
3尺寸规格
4标记。

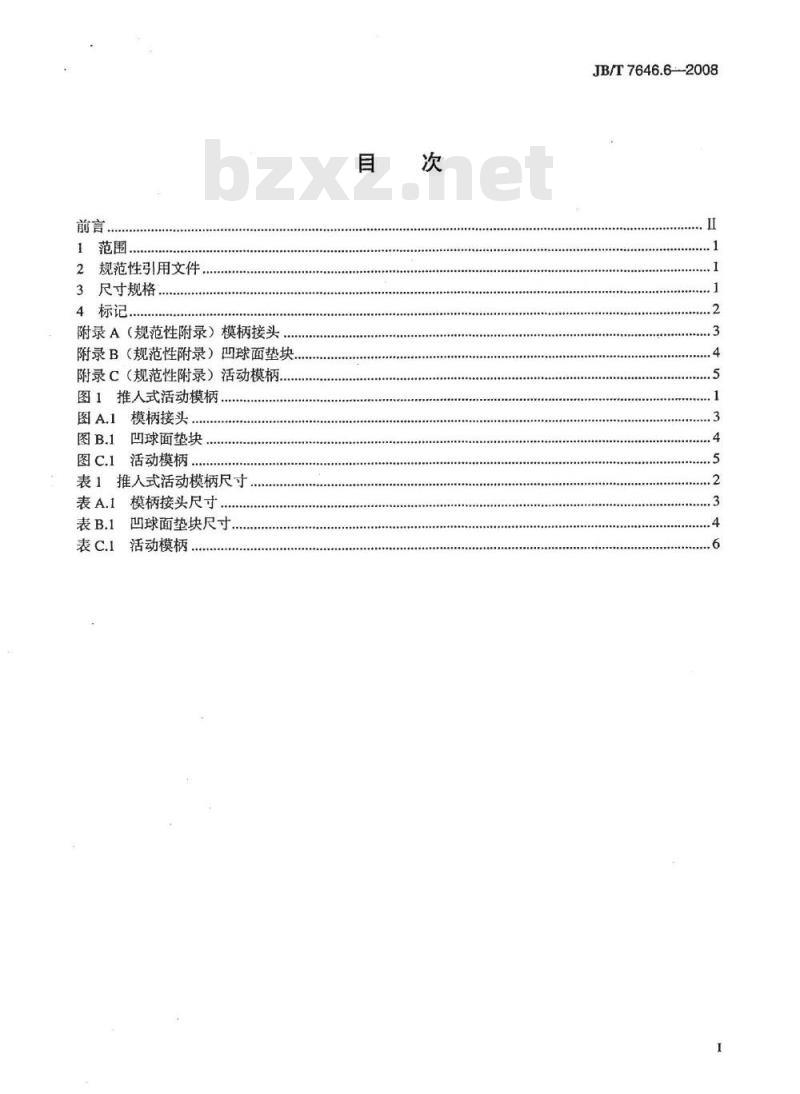

附录A（规范性附录）模柄接头：附录B（规范性附录）凹球面垫块附录C（规范性附录）活动模柄.图1推人式活动模柄
图A.1模柄接头
凹球面垫块
图c.1活动模柄
表1推入式活动模柄尺寸
模柄接头尺寸
凹球面垫块尺寸
活动模柄
JB/T7646.6--2008
JB/T7646.6--2008

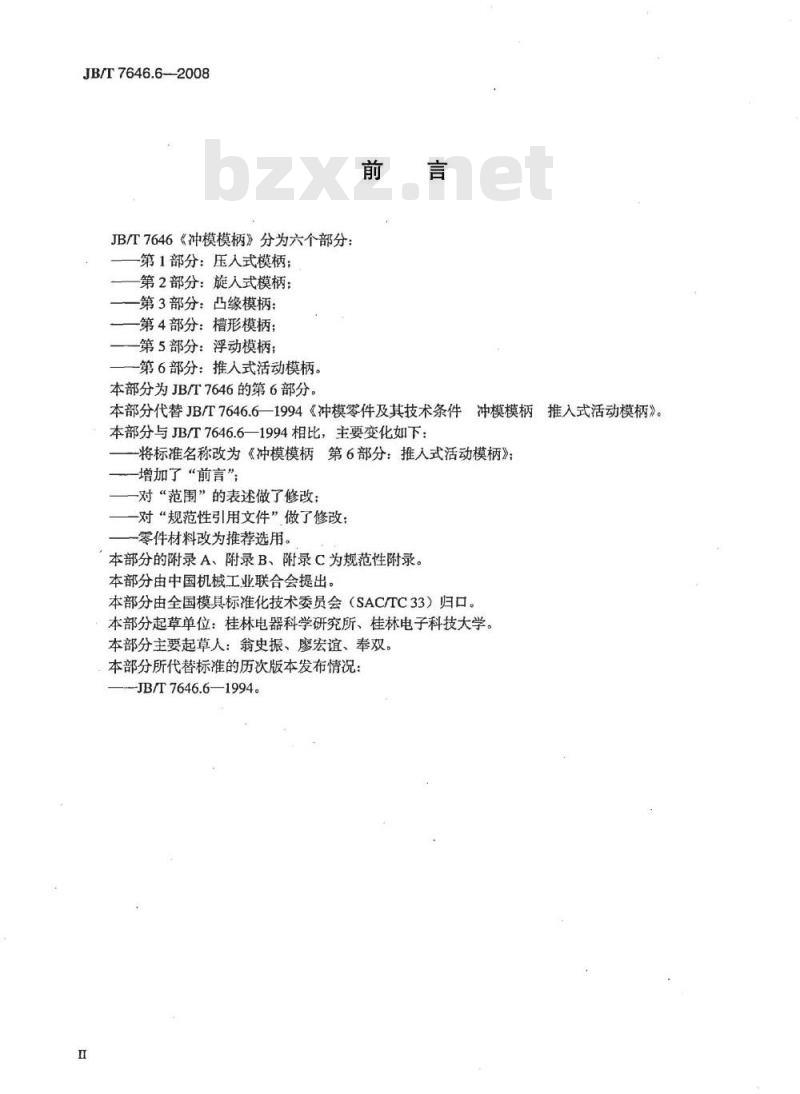

JB/T7646《冲模模柄》分为六个部分：第1部分：压入式模柄；
第2部分：旋入式模柄：
-第3部分：凸缘模柄：
第4部分：槽形模柄
一第5部分：浮动模柄；
-第6部分：推人式活动模柄。
本部分为JB/T7646的第6部分。
本部分代替JB/T7646.6一1994《冲模零件及其技术条件冲模模柄推入式活动模柄》。本部分与JB/T7646.6—1994相比，主要变化如下：将标准名称改为《冲模模柄第6部分：推人式活动模柄》增加了“前言”；
一对“范围”的表述做了修改；一对“规范性引用文件”做了修改；-零件材料改为推荐选用。
本部分的附录A、附录B、附录C为规范性附录。本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7646.6—1994。
1范围
冲模模柄第6部分：推入式活动模柄JB/T7646的本部分规定了冲模推人式活动模柄的尺寸规格和标记。本部分适用于冲模推人式活动模柄。2规范性引用文件
JB/T7646.6--2008
下列文件中的条款通过JB/T7646的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件

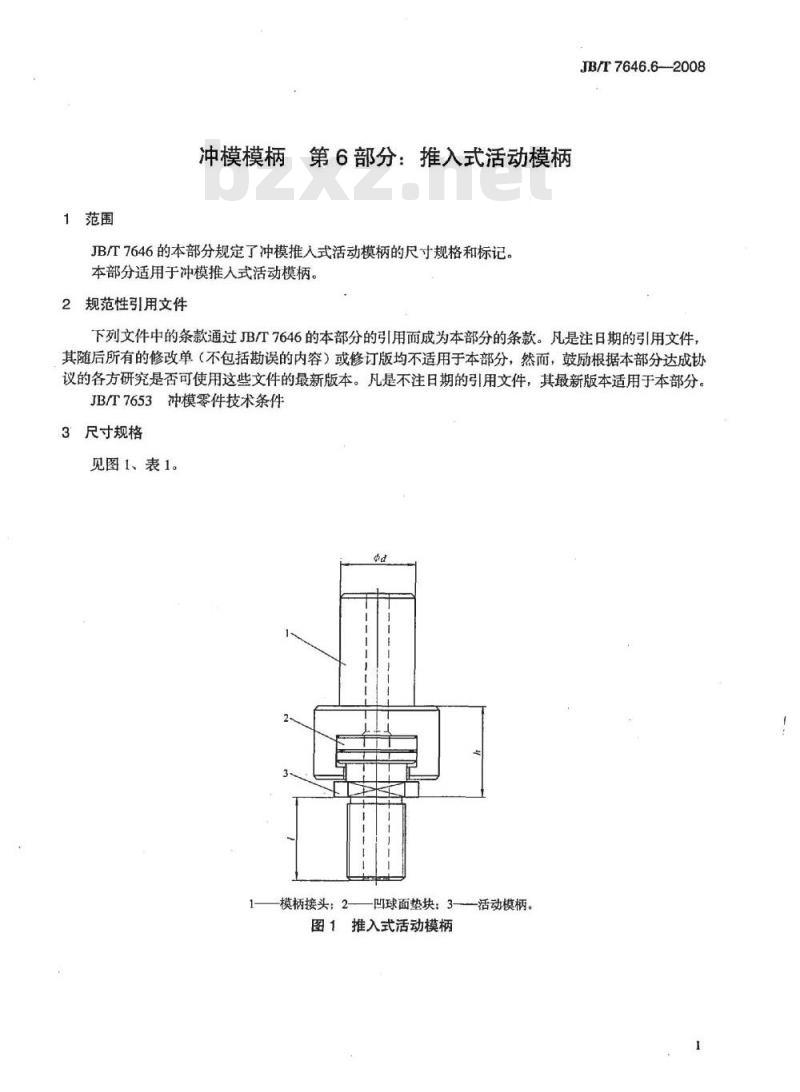

3尺寸规格
见图1、表1。
一模柄接头：2
凹球面垫块：3-
图1推入式活动模柄
一活动模柄。
JB/T7646.6--2008
基本尺寸
4标记
表1推入式活动模柄尺寸
模柄接头
按本部分的推人式活动模柄应有下列标记：a）推人式活动模柄；
b）模柄直径d，单位为mm；
c）长度1，单位为mm；
d）本部分代号，即JB/T7646.6—2008。示例：
d=25mm、[=30mm的推人式活动模柄标记如下：推人式活动模柄25×30JB/T7646.6—20082
凹球面垫块
单位：mm
活动模柄
20×37
20×42
20×47
20×38
20×43
20×48
25×41
25×46
25×51
25×56
25×61
32×52
32×57
32×62
32×67
32×72
32×77
A.1材料由制造者选定，推荐采用Q235。A.2技术条件应符合JB/T7653的规定。A.3尺寸规格见图A.1、表A.1。
附录A
（规范性附录）
模柄接头
未注表面粗糙度Ra6.3um。
模柄接头
模柄接头尺寸
A.4按本部分的模柄接头应有下列标记：a）模柄接头；
b）模柄接头直径d，单位为mm：d2
c）本部分代号，即JB/T7646.6—2008。示例：
d=25mm的模柄接头标记如下：
模柄接头25JB/T7646.6—2008
JB/T7646.6—-2008
表面粗糙度以微米为单位
单位：mm
JB/T7646.6-2008
附录B
（规范性附录）
凹球面垫块bzxZ.net
B.1材料由制造者选定，推荐采用45钢。硬度：43HRC～48HRC。B.2技术条件应符合JB/T7653的规定。B.3尺寸规格见图B.1、表B.1。
未注表面粗糙度Ra6.3μm。
凹球面垫块
凹球面垫块尺寸
注：SR与活动模柄在摇摆旋转时吻合接触面不小于80%。B.4按本部分的凹球面垫块应有下列标记：a）凹球面垫块；
b）凹球面垫块直径d，单位为mm；c）凹球面垫块高度H，单位为mm；d）本部分代号，即JB/T7646.6—2008示例：
d=35mm、H=8mm的凹球面垫块标记如下：凹球面垫块35×8JB/T7646.6—2008SR
表面粗糙度以微米为单位
单位：mm
附录C
（规范性附录）
活动模柄
C.1材料由制造者选定，推荐采用45钢。硬度：43HRC~48HRC。C.2技术条件应符合JB/T7653的规定。C.3尺寸规格见图C.1、表C.1。
未注表面粗糙度Ra6.3μm。
图C.1活动模柄
JB/T7646.6—2008
表面粗糙度以微米为单位
JB/T7646.6—2008
活动模柄
注：SR与与凹球面垫块在摇摆旋转时吻合接触面不小于80%。C.4按本部分的活动模柄应有下列标记：a）活动模柄：
b）活动模柄直径d，单位为mm；c）长度L，单位为mm；
d）本部分代号，即JB/T7646.6—2008。示例：
d=25mm、L=51mm的活动模柄标记如下：活动模柄25×51JB/T7646.6-2008SR
单位：
中华人民共和
机械行业标准
冲模模柄
第6部分：推入式活动模柄
JB/T7646.62008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张·17千字2008年6月第1版第1次印刷
书号：15111·8911
网址：http://cmpbook.com（010）88379778
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
