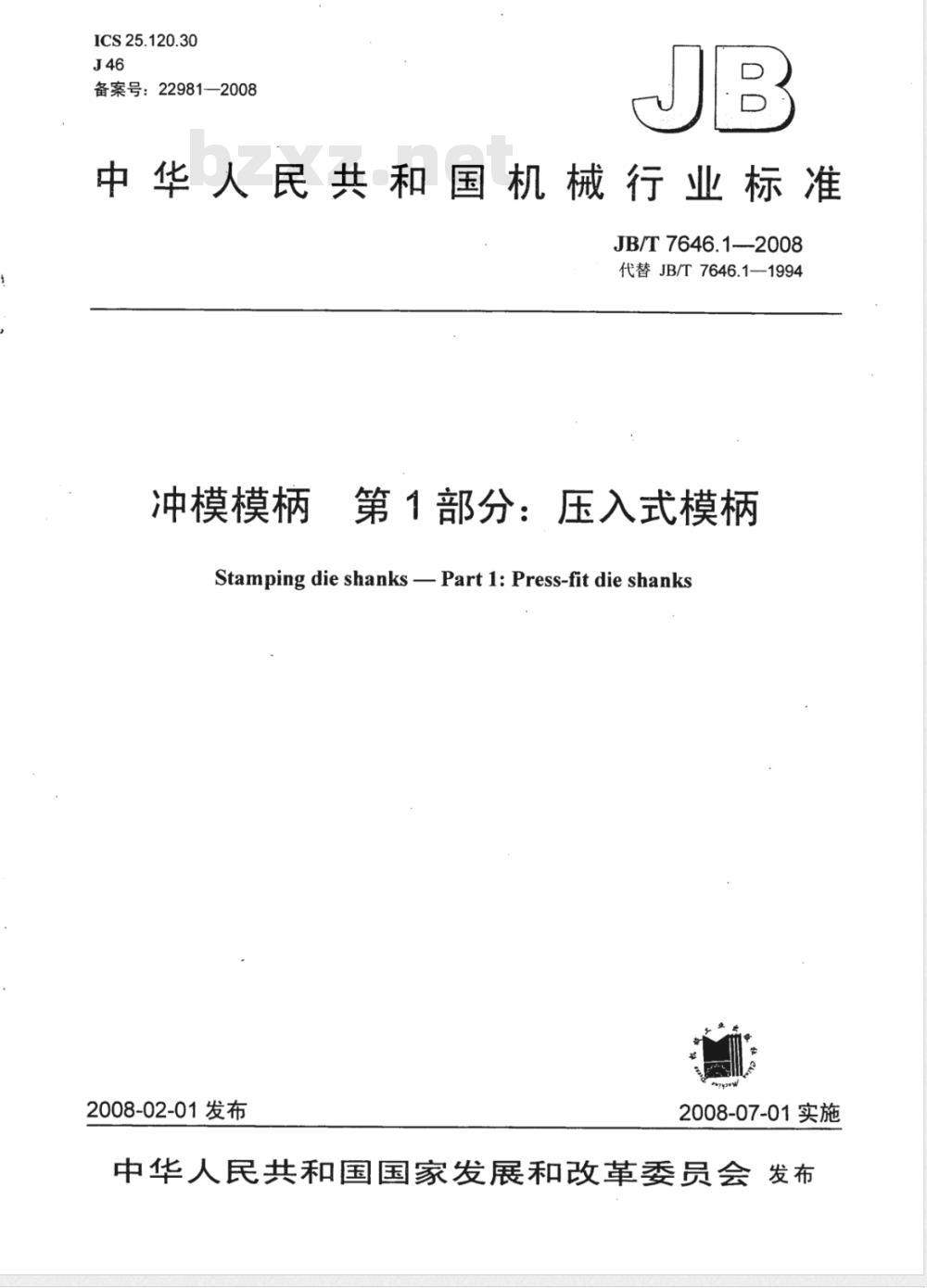

【机械行业标准(JB)】 冲模模柄 第1部分：压入式模柄

ICS25.120.30
备案号：22981—2008
中华人民共和国机械行业标准
JB/T7646.1--2008
代替JB/T7646.1—1994免费标准bzxz.net
冲模模柄
第1部分：压入式模柄　
Stamping die shanks - Part 1: Press-fit die shanks2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言，

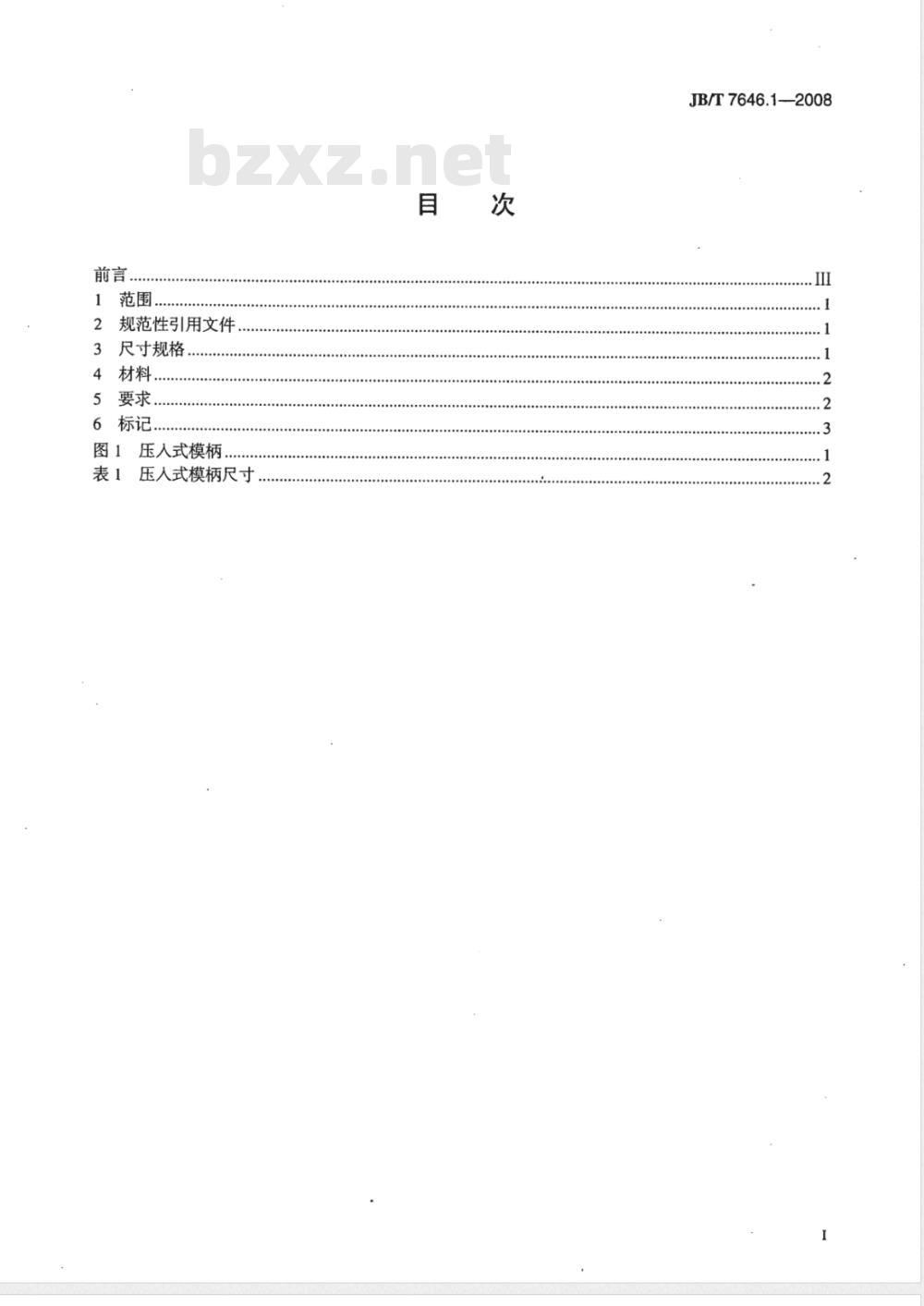

2规范性引用文件
3尺寸规格
4材料...
5要求..．
图1压人式模柄．
压人式模柄尺寸
JB/T7646.1--2008

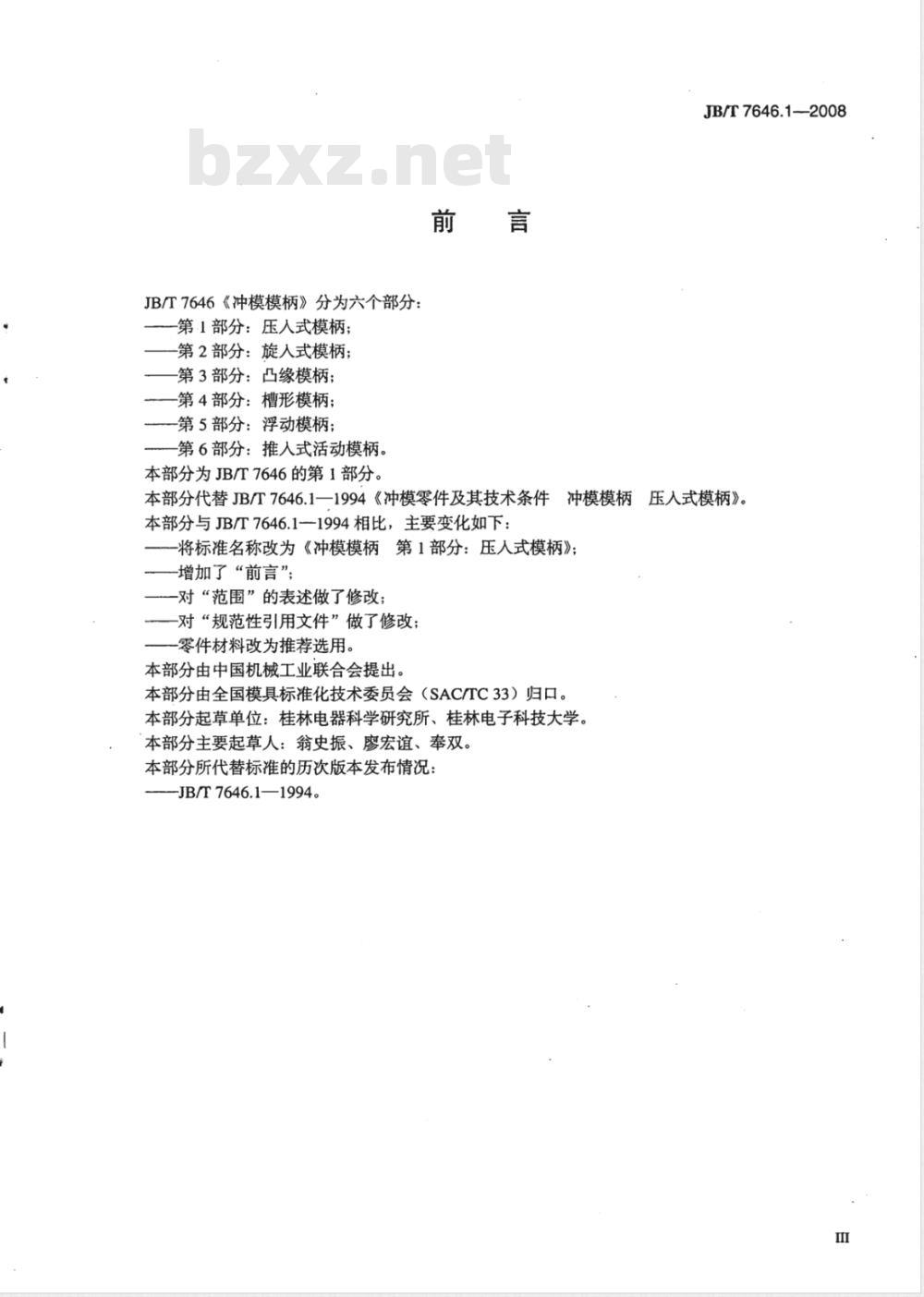

JB/T7646《冲模模柄》分为六个部分：-第-1部分：压人式模柄；
-第2部分：旋入式模柄；
第3部分：凸缘模柄；
—第4部分：槽形模柄；
第5部分：浮动模柄；
第6部分：推人式活动模柄。
本部分为JB/T7646的第1部分。
JB/T7646.1-2008
本部分代替JB/T7646.1一1994《冲模零件及其技术条件冲模模柄压入式模柄》。本部分与JB/T7646.1-1994相比，主要变化如下：-将标准名称改为《冲模模柄第1部分：压人式模柄》：-增加了“前言”；
一对“范围”的表述做了修改；-对“规范性引用文件”做了修改；零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7646.1—1994。
冲模模柄第1部分：压入式模柄
JB/T7646的本部分规定了冲模压入式模柄的尺寸规格和标记。本部分适用于冲模压人式模柄。2规范性引用文件
JB/T7646.1-—2008
下列文件中的条款通过JB/T7646的本部分的引用而成为本部分的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分JB/T7653冲模零件技术条件

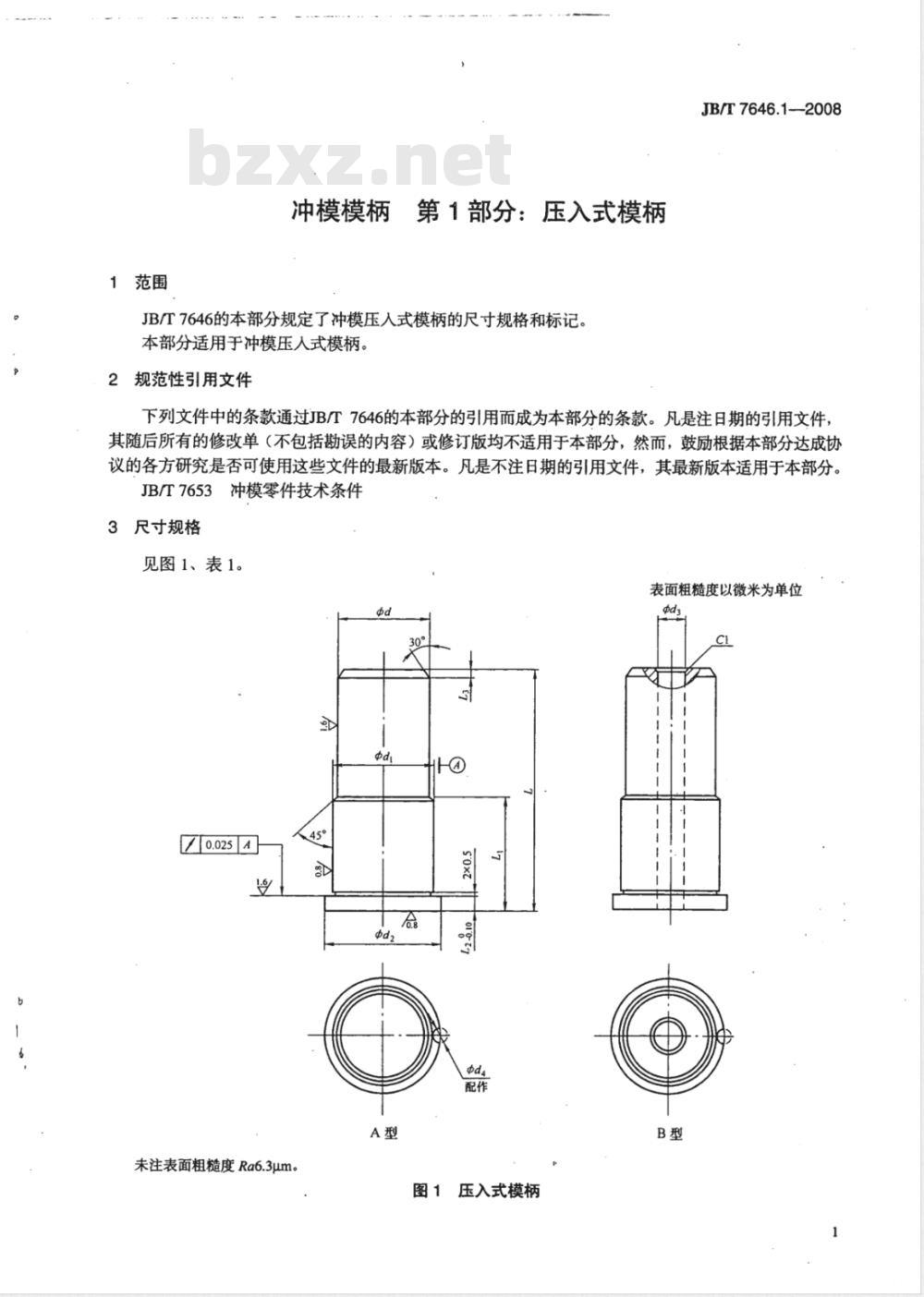

3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra6.3um。
图1压入式模柄
JB/T7646.1-—2008
4材料
表1压入式模柄尺寸
材料由制造者选定，推荐采用Q235A、45钢。5要求
应符合JB/T7653的规定。
单位：mm
按本部分的压入式模柄应有下列标记：a）压人式模柄；
b）模柄类型A、B：
c）模柄直径d，单位为mm；
d）模柄长度L，单位为mm；
e）本部分代号，即JB/T7646.1—2008。示例：
d=32mm、L=80mm的A型压人式模柄标记如下：压式模柄A32×80JB/T7646.1—2008JB/T7646.1-2008
JB/T7646.1-2008
中华人民共和国
机械行业标准
冲模模柄第1部分：压入式模柄
JB/T7646.1--2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·11千字2008年6月第1版第1次印刷
定价：10.00元
书号：15111·8906
网址：http://www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有侵权必究
