【机械行业标准(JB)】冲模模柄第4部分：槽形模柄

本网站发布时间： 2024-07-01 00:13:07

JB/T7646.4-2008
现行
　点击下载此标准

基本信息

标准号：
JB/T 7646.4-2008
标准名称：
冲模模柄第4部分：槽形模柄
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
2008-02-01
实施日期：
2008-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
96.15 KB

手机扫码下载更方便

标准分类号

标准ICS号：
机械制造>>无屑加工设备>>25.120.30模制设备和铸造设备
中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
替代JB/T 7646.4-1994

出版信息

页数：
6
标准价格：
0.0 元

其他信息

起草单位：
桂林电器科学研究所;桂林电子科技大学
相关标签：
冲模模柄

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 7646.4-2008 冲模模柄第4部分：槽形模柄 JB/T7646.4-2008

标准内容

部分标准内容：

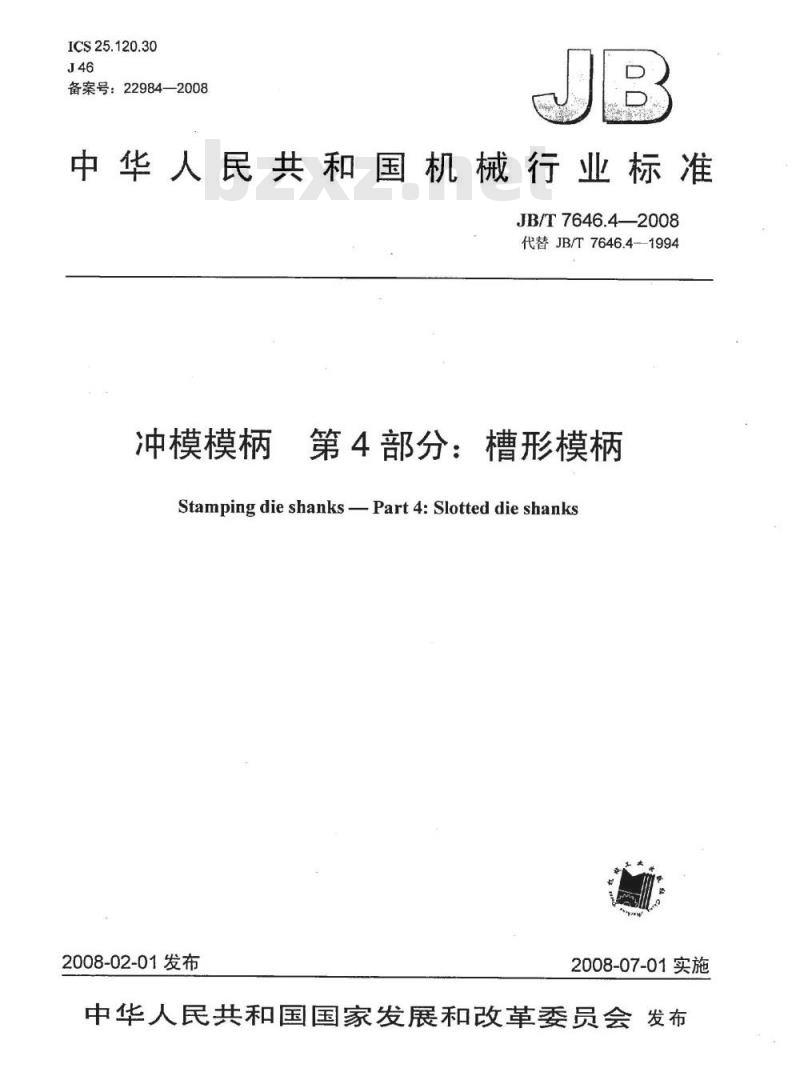

ICS25.120.30
备案号：22984—2008
中华人民共和国机械行业标准
JB/T7646.4—2008
代替JB/T7646.4--1994
冲模模柄
第4部分：槽形模柄
Stamping die shanksPart 4:Slotted die shanks2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言：
1范围
规范性引用文件
尺寸规格
4材料
5要求
6标记
图．槽形模柄
槽形模柄尺寸
JB/T7646.4—2008
JB/T7646.4—2008

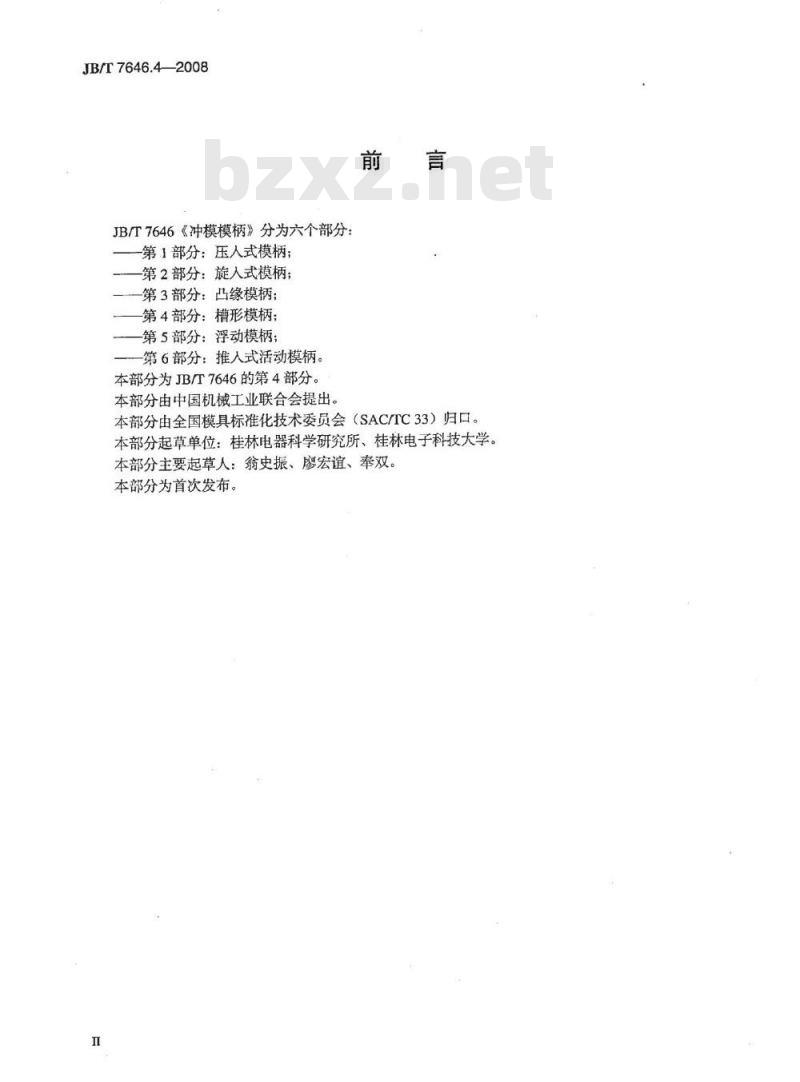

JB/T7646《冲模模柄》分为六个部分：第1部分：压人式模柄；
第2部分：旋入式模柄；
第3部分：凸缘模柄；
第4部分：槽形模柄；
第5部分：浮动模柄；
—第6部分：推入式活动模柄。
本部分为JB/T7646的第4部分。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分为首次发布。
1范围
冲模模柄第4部分：槽形模柄
JB/T7646的本部分规定了冲模槽形模柄的尺寸规格和标记。本部分适用于冲模槽形模柄。
2规范性引用文件此内容来自标准下载网
JB/T7646.4—2008
下列文件中的条款通过JB/T7646的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分JB/T7653冲模零件技术条件
3尺寸规格

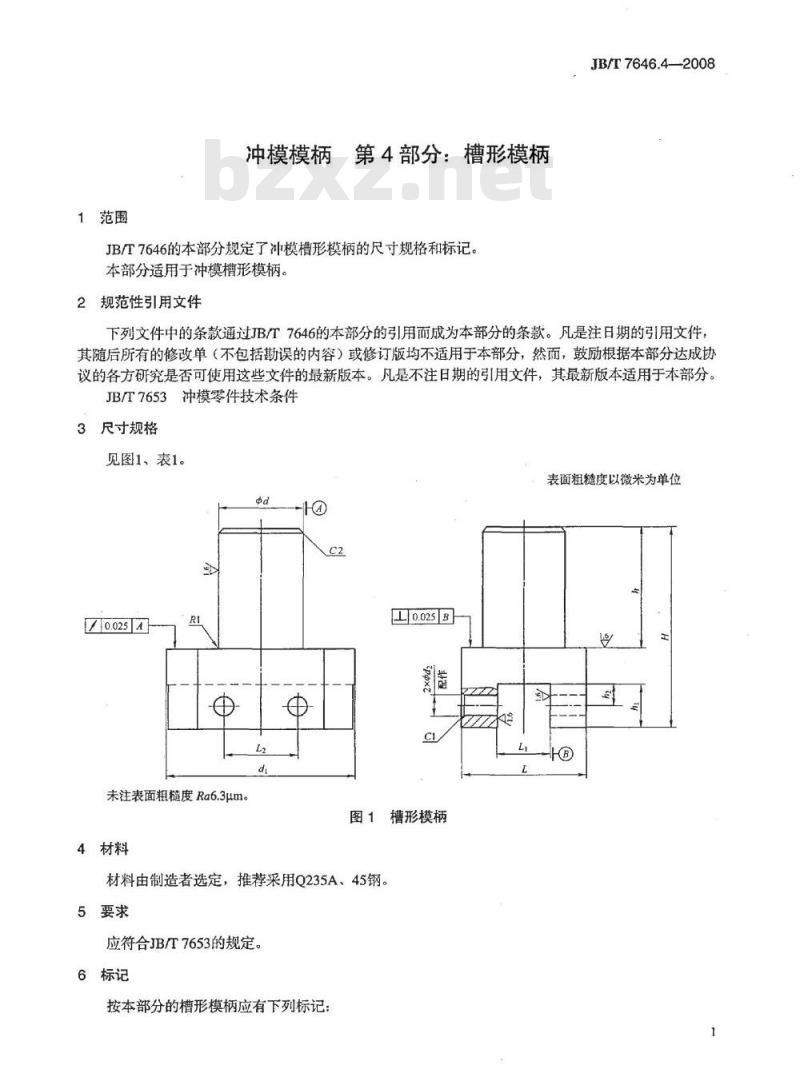

见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra6.3μm。
4材料
材料由制造者选定，推荐采用Q235A、45钢。5要求
应符合JB/T7653的规定。
6标记
按本部分的槽形模柄应有下列标记：槽形模柄
JB/T7646.4—2008
a）槽形模柄：
b）模柄直径d，单位为mm；
c）本部分代号，即JB/T7646.4——2008。示例：
d=25mm的槽形模柄标记如下：
槽形模柄25JB/T7646.4—2008

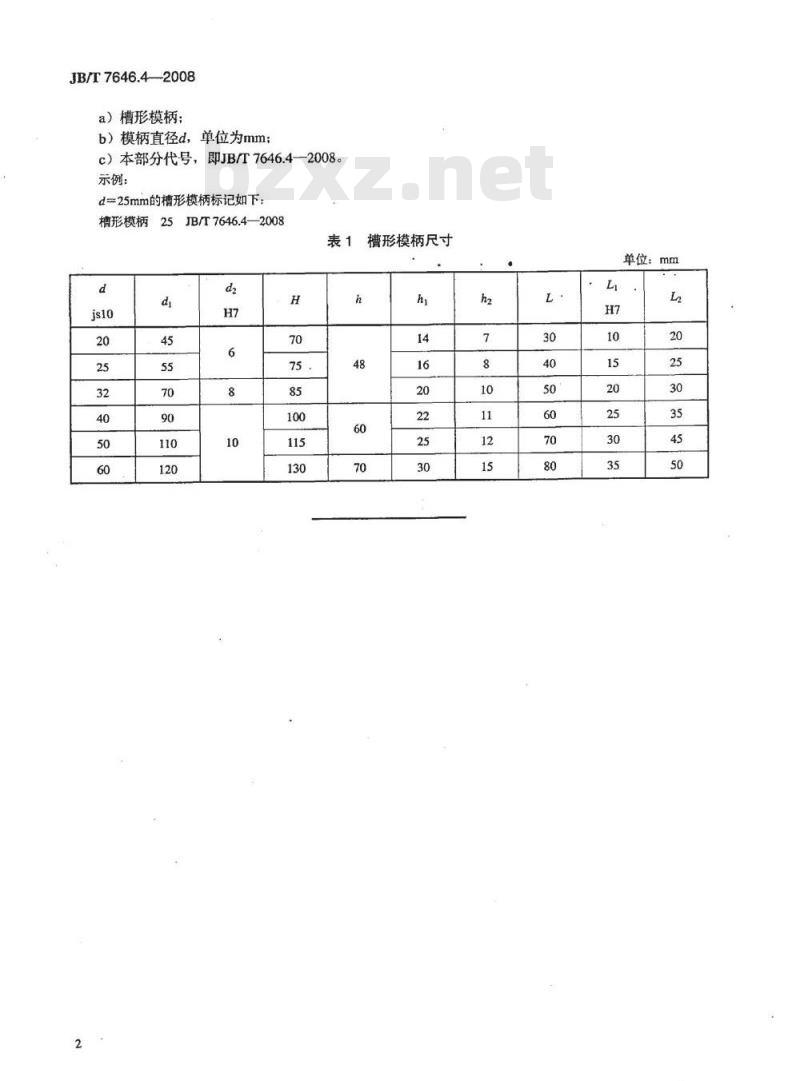

槽形模柄尺寸
