【机械行业标准(JB)】 冲模导正销 第2部分：B型导正销

ICS25.120.30
备案号：22988—2008

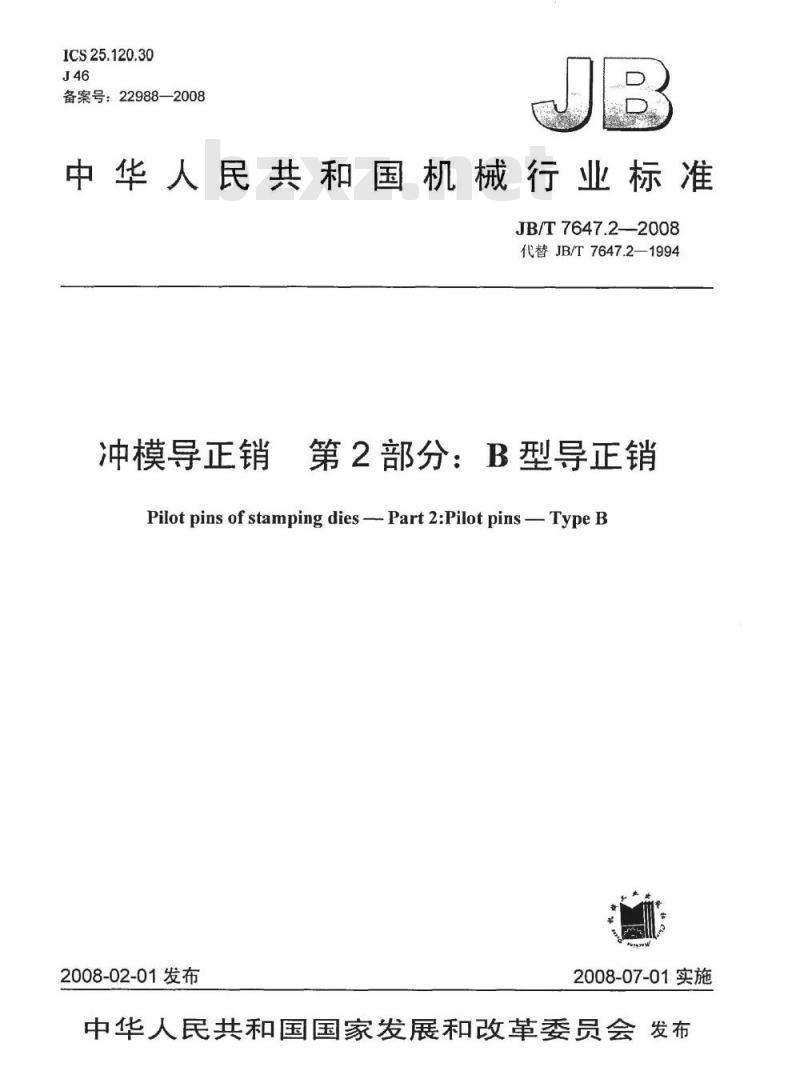

中华人民共和国机械行业标准
JB/T7647.2—2008
代替JB/T7647.2—1994
冲模导正销免费标准bzxz.net
第2部分：B型导正销
Pilotpinsof stampingdies-Part2:PilotpinsTypeB2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

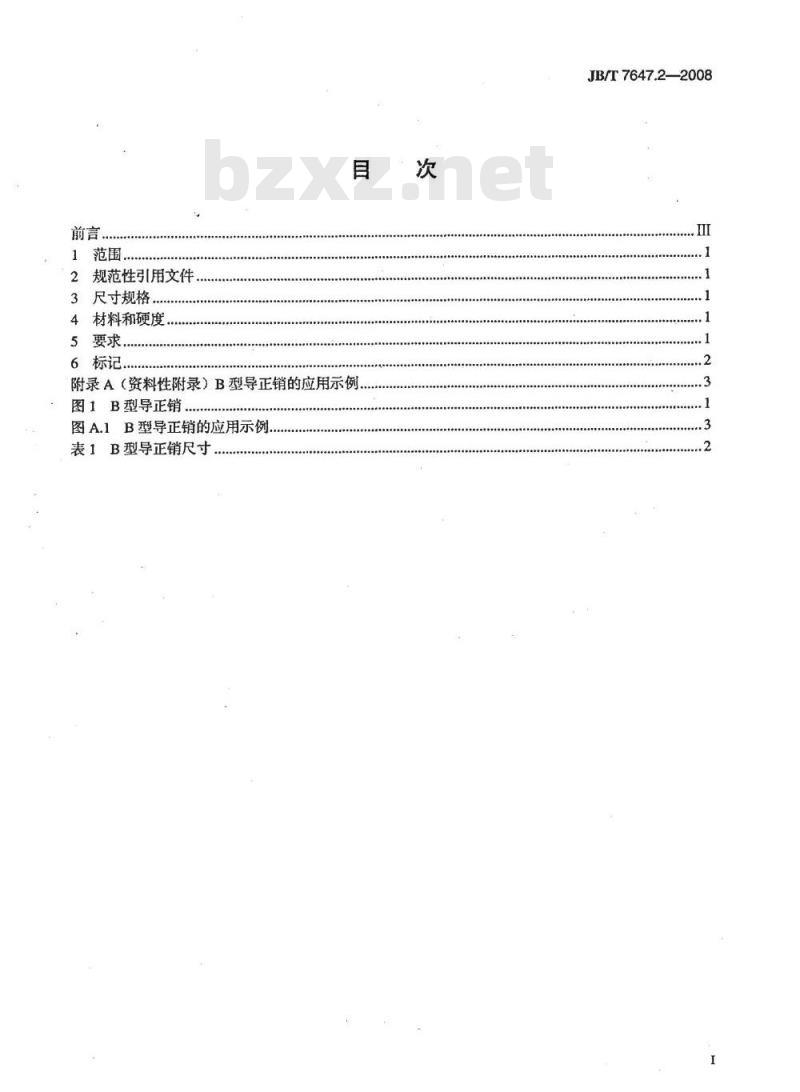

1范围
2规范性引用文件
3尺寸规格.
4材料和硬度
附录A（资料性附录）B型导正销的应用示例.图1B型导正销
图A.1B型导正销的应用示例
表1B型导正销尺寸
JB/T7647.2—2008

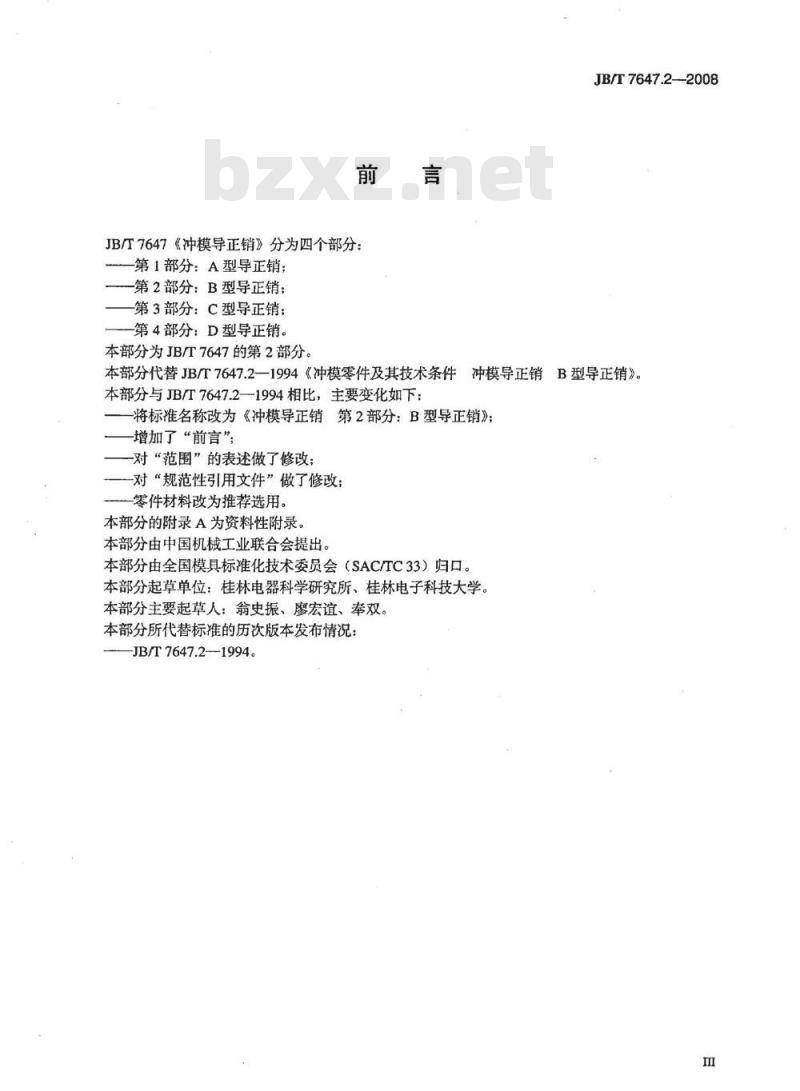

JBT7647《冲模导正销》分为四个部分：第1部分：A型导正销；
第2部分：B型导正销：
第3部分：C型导正销；
第4部分：D型导正销。
本部分为JB/T7647的第2部分。
JB/T7647.2--2008
本部分代替JB/T7647.2一1994《冲模零件及其技术条件冲模导正销B型导正销》。本部分与JB/T7647.2—1994相比，主要变化如下：-将标准名称改为《冲模导正销第2部分：B型导正销》；-增加了“前言”；
一对“范围”的表述做了修改；一对“规范性引用文件”做了修改；一零件材料改为推荐选用。
本部分的附录A为资料性附录。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7647.2-1994。
-1范围
冲模导正销：第2部分：B型导正销JB/T7647的本部分规定了冲模B型导正销的尺寸规格和标记。本部分适用于冲模B型导正销。
2规范性引用文件
JB/T7647.2-2008
下列文件中的条款通过JB/T7647的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra6.3um。

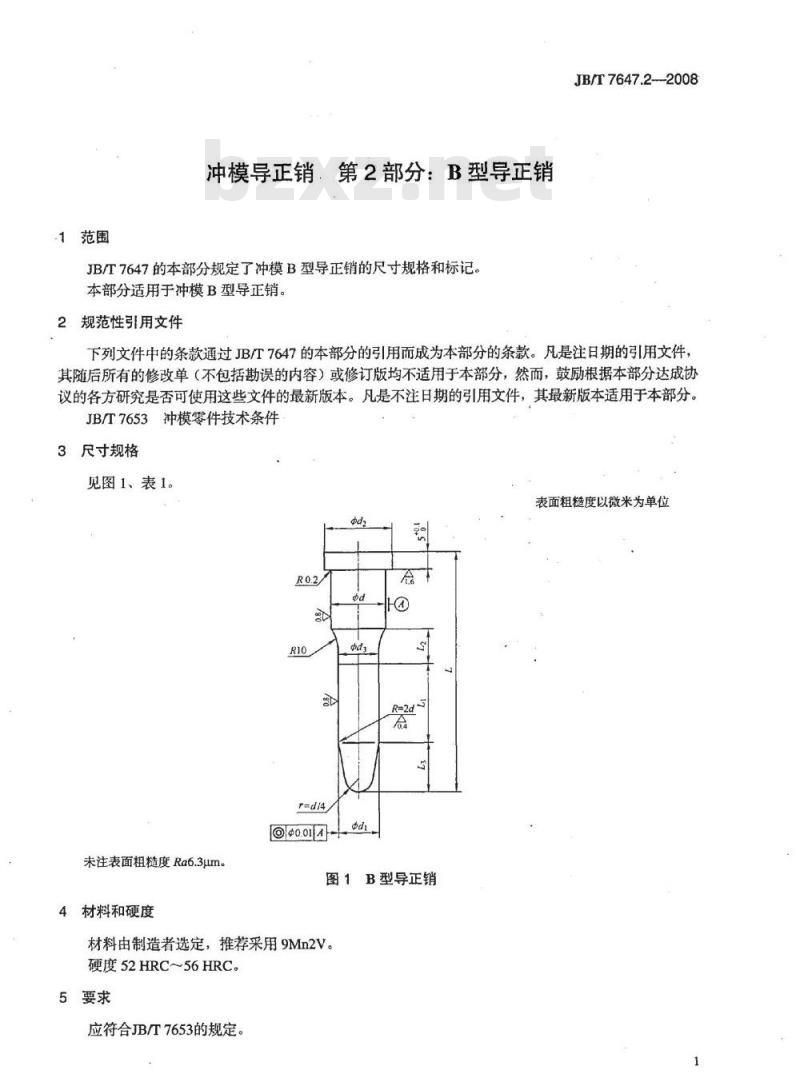

图1B型导正销
4材料和硬度
材料由制造者选定，推荐采用9Mn2V硬度52HRC~56HRC。
5要求
应符合JB/T7653的规定。
JB/T7647.2-2008
15.0~24.9
19.9-31.9

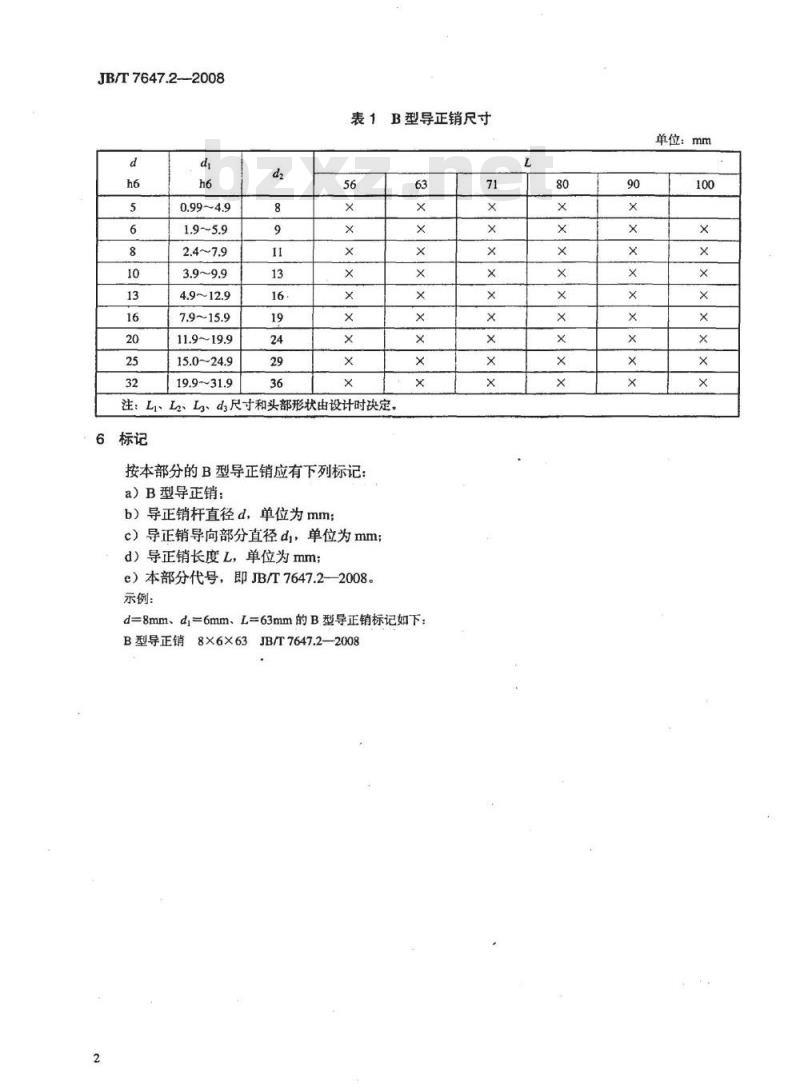

表1B型导正销尺寸
注：L、L、L、ds尺寸和头部形状由设计时决定。6标记
按本部分的B型导正销应有下列标记a）B型导正销；
b）导正销杆直径d，单位为mm；c）导正销导向部分直径d，单位为mm；d）导正销长度L，单位为mm；
e）本部分代号，即JB/T7647.2——2008。示例：
d=8mm、di=6mm、L=63mm的B型导正销标记如下：B型导正销8×6×63JB/T7647.2—200871
单位：mm
B型导正销的应用示例见图A.1
附录A
（资料性附录）
B型导正销的应用示例
图A.1B型导正销的应用示例
JB/T7647.2-2008
中华人民共和国
机械行业标准
冲模导正销第2部分：B型导正销JB/T7647.2--2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张·11千字2008年6月第1版第1次印刷
