【机械行业标准(JB)】 冲模导正销 第3部分：C型导正销

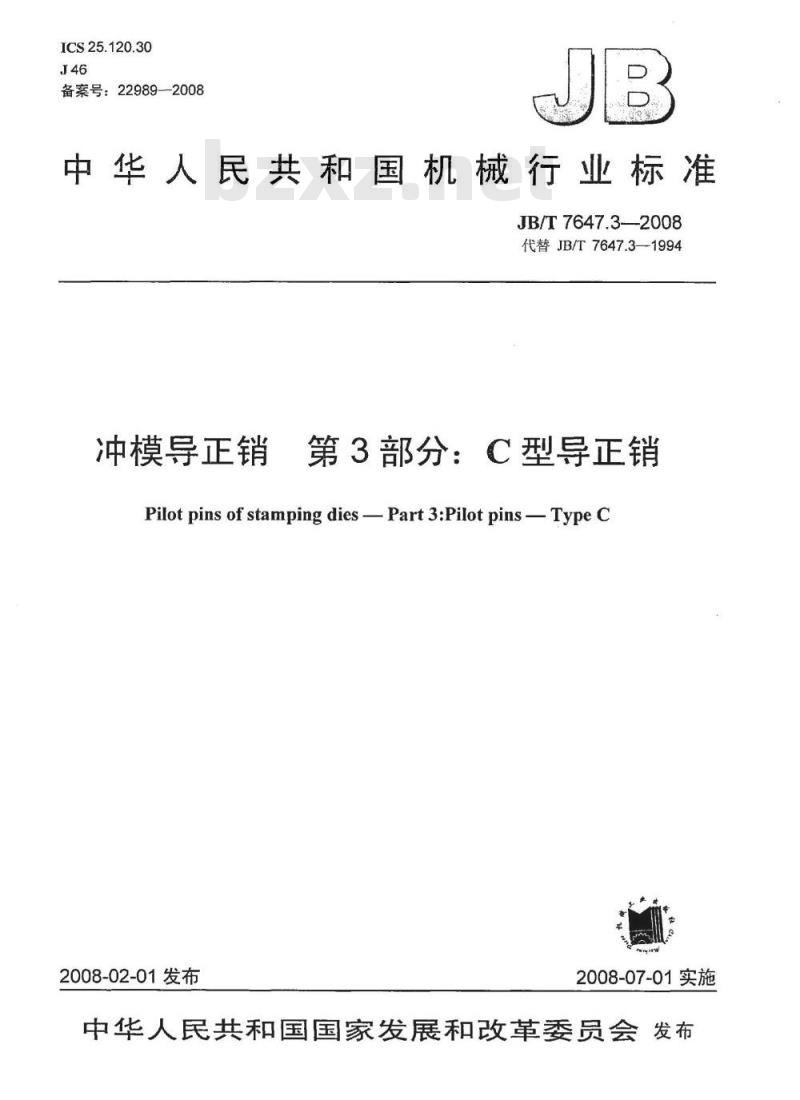

ICS25.120.30
备案号：22989—2008
中华人民共和国机械行业标准
JB/T7647.32008
代替JB/T7647.3—1994
冲模导正销
第3部分：C型导正销
Pilot pins of stamping dies Part 3:Pilot pins-Type C2008-02-01发布
2008-07-01实施

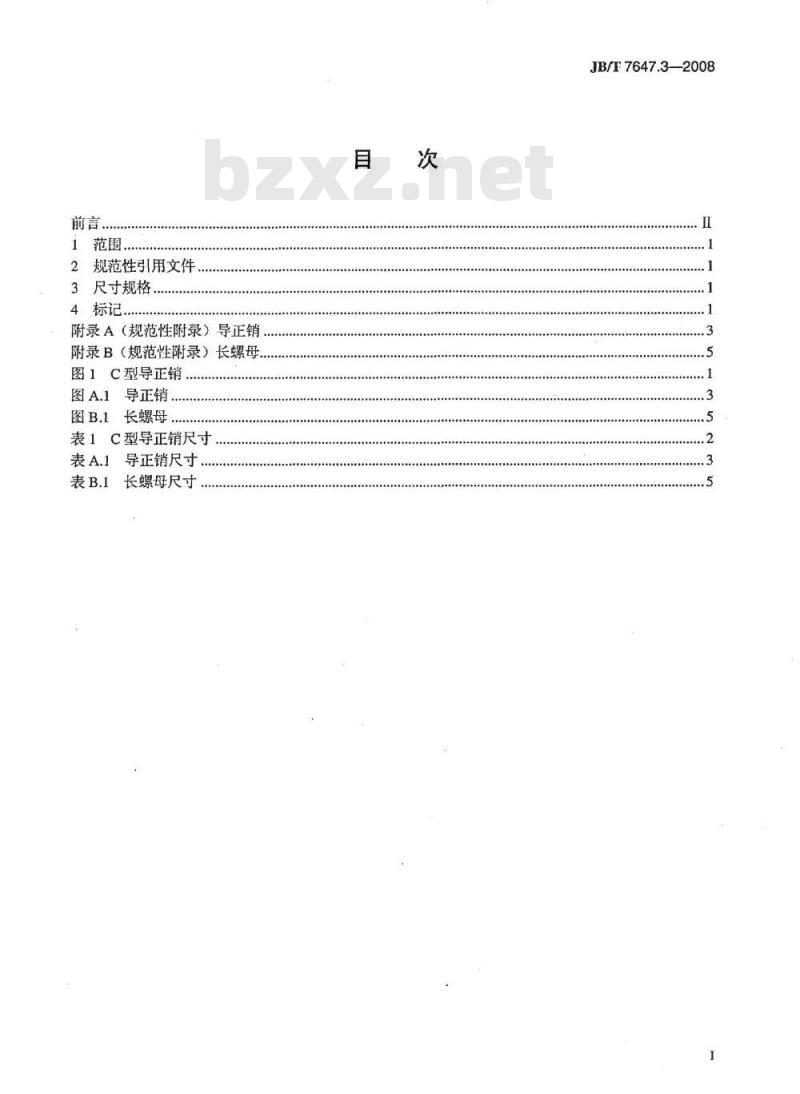

中华人民共和国国家发展和改革委员会发布前言，
1范围，
2规范性引用文件
3尺寸规格
4：标记
附录A（规范性附录）导正销
附录B（规范性附录）长螺母..
图1C型导正销
图A.1导正销，
图B.1长螺母..
表1C型导正销尺寸
表A.1导正销尺寸，
长螺母尺寸
JB/T7647.3—-2008
JB/T7647.3--2008

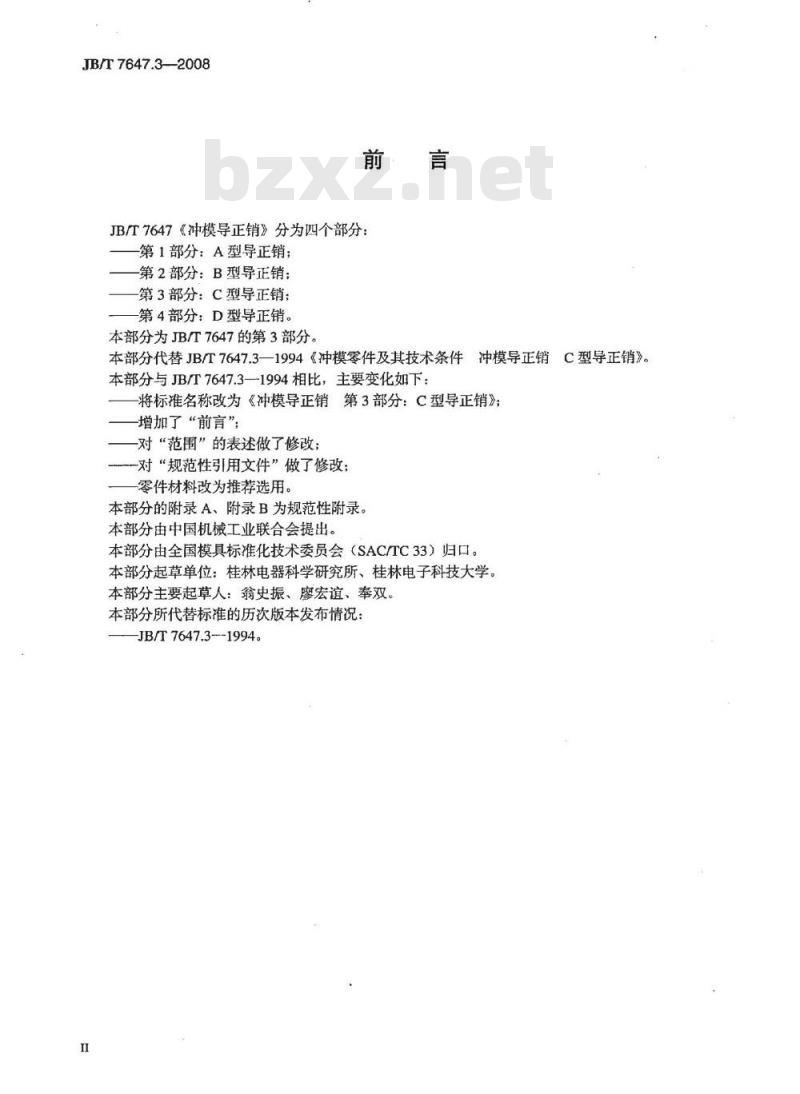

JB/T7647《冲模导正销》分为四个部分：第1部分：A型导正销；
第2部分：B型导正销：
-第3部分：C型导正销；
第4部分：D型导正销。
本部分为JB/T7647的第3部分。
本部分代替JB/T7647.3—1994《冲模零件及其技术条件冲模导正销C型导正销》。本部分与JB/T7647.3一1994相比，主要变化如下：将标准名称改为《冲模导正销第3部分：C型导正销》；增加了“前言”；
一对“范围”的表述做了修改；-对“规范性引用文件”做了修改；零件材料改为推荐选用。
本部分的附录A、附录B为规范性附录。本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7647.3--1994。

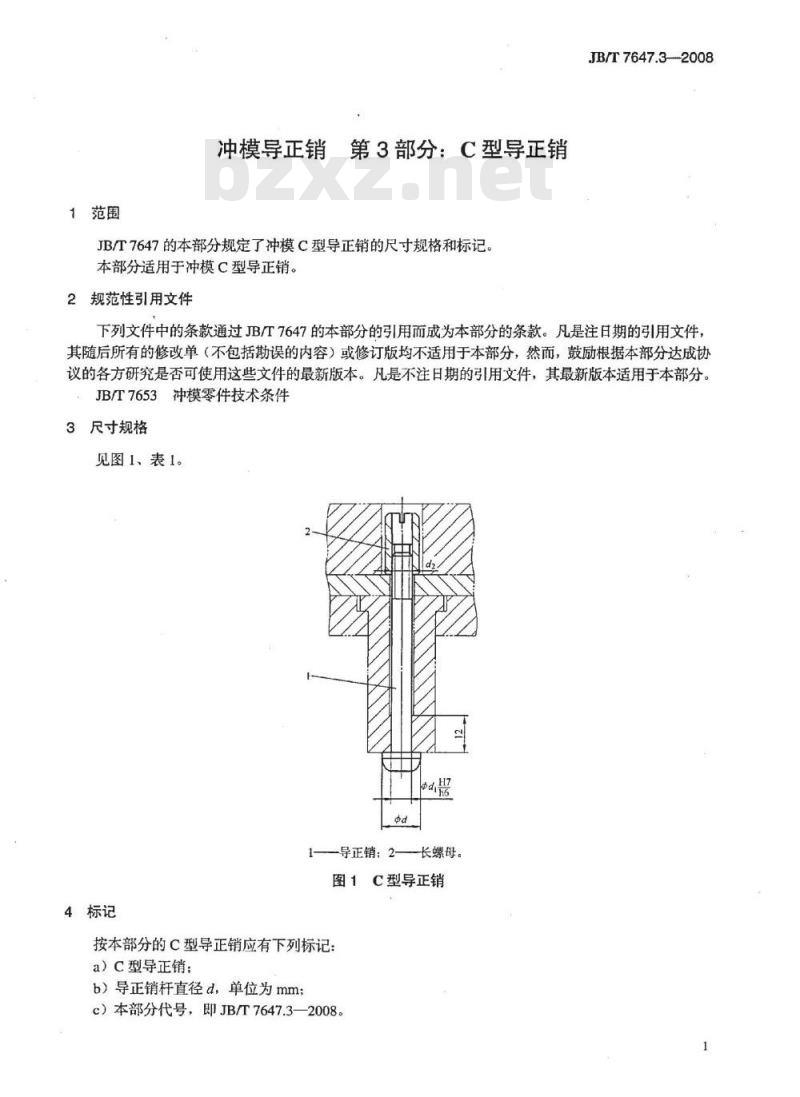

1范围
冲模导正销第3部分：C型导正销JB/T7647的本部分规定了冲模C型导正销的尺寸规格和标记。本部分适用于冲模C型导正销。
2规范性引用文件
JB/T7647.3--2008
下列文件中的条款通过JB/T7647的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
导正销：2-
长螺母。
图1C型导正销
4标记
按本部分的C型导正销应有下列标记：a）C型导正销：
b）导正销杆直径d，单位为mm；c）本部分代号，即JB/T7647.3—2008。JB/T7647.3—2008
示例：
d=6.2mm的c型导正销标记如下：C型导正销6.2JB/T7647.3—2008基本尺寸
>10~12www.bzxz.net

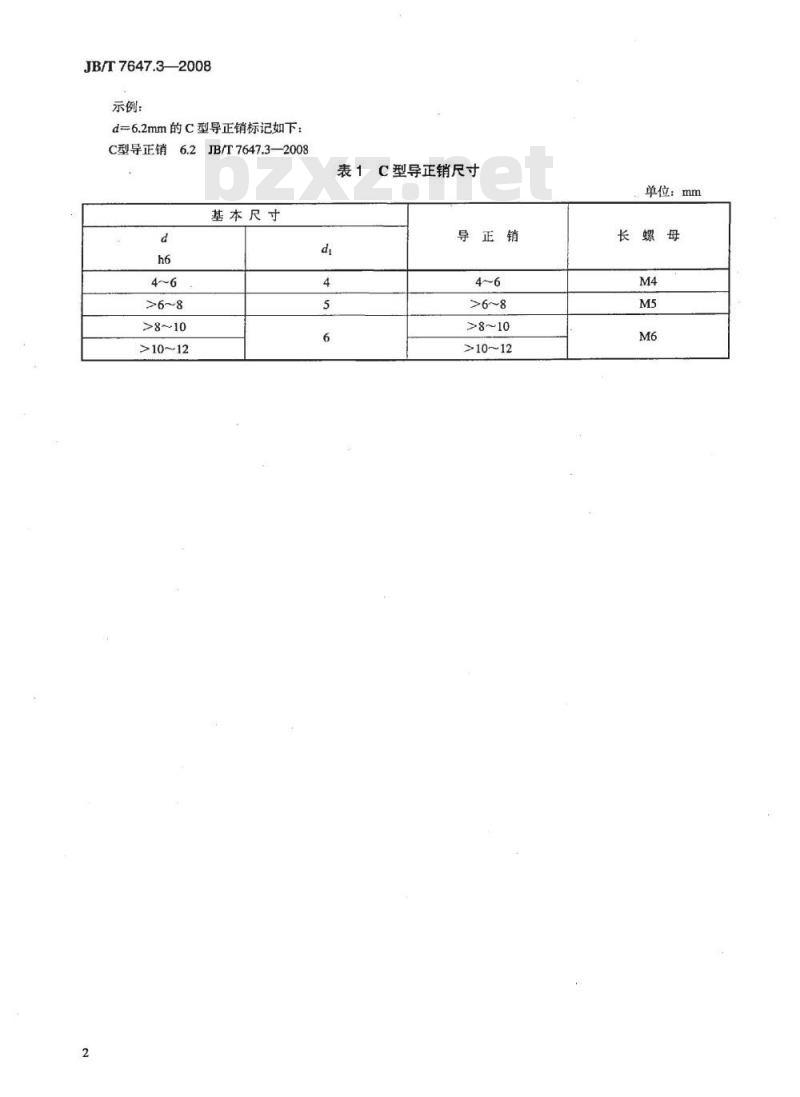

C型导正销尺寸
导正销
>10~12
单位：mm
长螺母
附录A
（规范性附录）
导正销
A.1材料由制造者选定，推荐采用9Mn2V，硬度52HRC～56HRC。A.2技术条件应符合JB/T7653的规定。A.3尺寸规格见图A.1、表A.1。
未注表面粗糙度Ra6.3um。
图A.1导正销
>10～12
注：h尺寸设计时确定
导正销尺寸
JB/T7647.3--2008
表面粗糙度以微米为单位
单位：mm
JB/T7647.3—2008
A.4按本部分的导正销应有下列标记：a）导正销；
b）导正销直径d，单位为mm
c）本部分代号，即JB/T7647.3—2008。示例：
d=6.2mm的导正销标记如下：
导正销6.2JB/T7647.3—2008
附录B
（规范性附录）
长螺母
B.1材料由制造者选定，推荐采用45钢。硬度43HRC～48HRCB.2技术条件应符合JB/T7653的规定。B.3尺寸规格见图B.1、表B.1。
未注表面粗糙度Ra6.3um。
图B.1长螺母
表B.1长螺母尺寸
按本部分的长螺母应有下列标记：a）长螺母：
b）长螺母直径d，单位为mm；
c）本部分代号，即JB/T7647.3—2008。示例：
d=M5的长螺母标记如下：
长螺母M5JB/T7647.3--2008
JB/T7647.3—2008
表面粗糙度以微米为单位
单位：mm
人民共和
机械行业标准
第3部分：C型导正销
冲模导正销
JB/T7647.3-2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·15千字2008年6月第1版第1次印刷
书号：151118914
网址：http://cmpbook.com编辑部电话：
（010）88379778
（010）88379693
直销中心电话：
封面无防伪标均为盗版
版权专有
侵权必究
