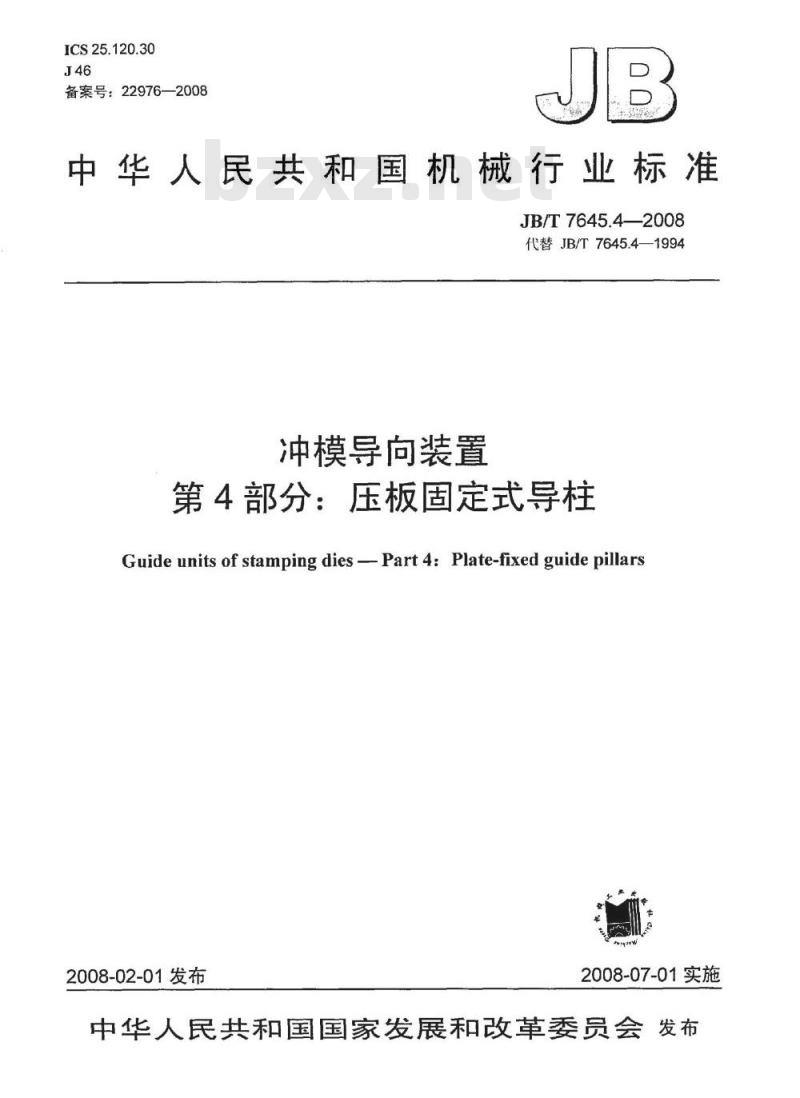

【机械行业标准(JB)】 冲模导向装置 第4部分：压板固定式导柱

ICS25.120.30
备案号：22976—2008
中华人民共和国机械行业标准
JB/T7645.4—2008
代替JB/T7645.4—1994
冲模导向装置
第4部分：压板固定式导柱
Guide units of stamping dies -Part 4: Plate-fixed guide pillars2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

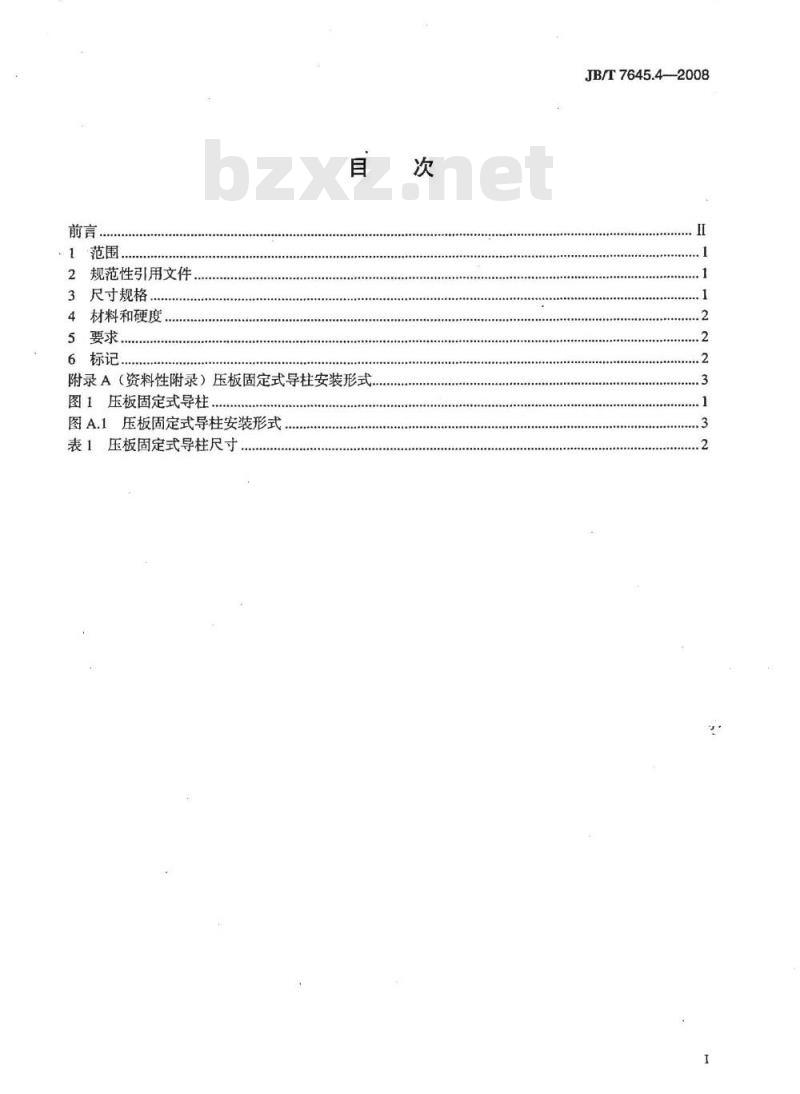

1范围
规范性引用文件
3尺寸规格
材料和硬度
附录A（资料性附录）压板固定式导柱安装形式，图1压板固定式导柱
图A.1压板固定式导柱安装形式
表1压板固定式导柱尺寸
JB/T7645.4—2008

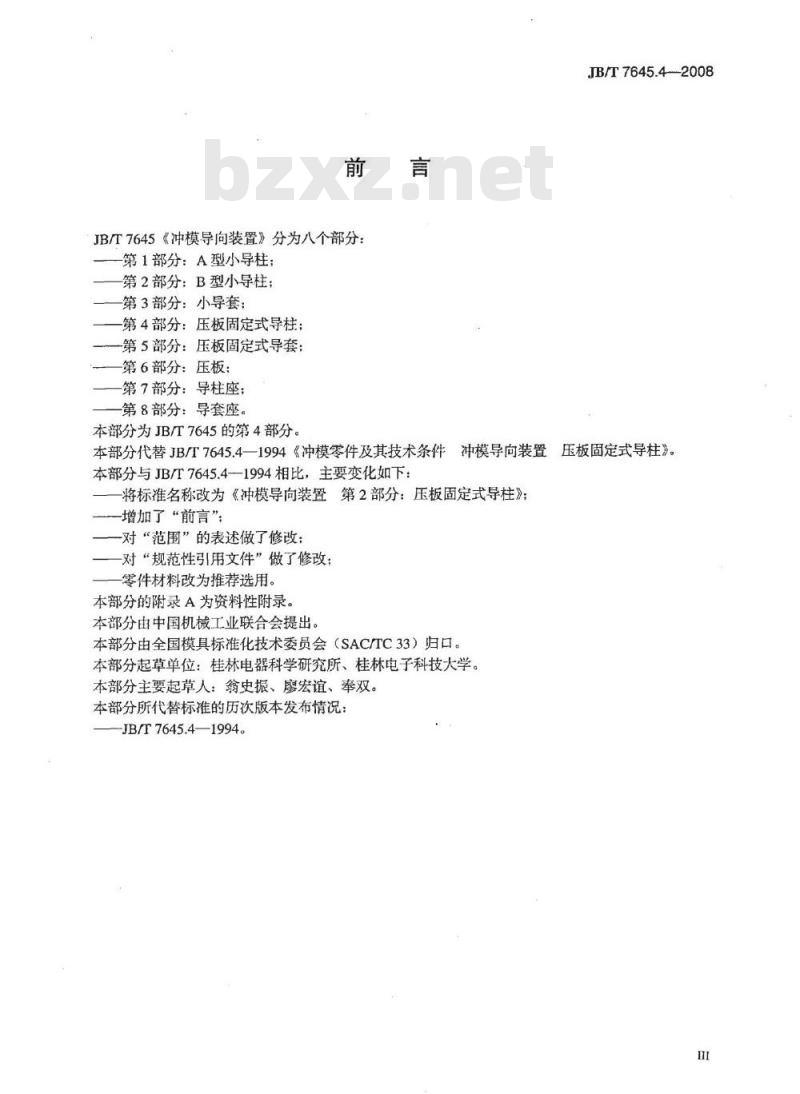

JB/T7645《冲模导向装置》分为八个部分第1部分：A型小导柱：
第2部分：B型小导柱；
一第3部分：小导套；
第4部分：压板固定式导柱：
第5部分：压板固定式导套：
第6部分：压板；
第7部分：导柱座；
第8部分：导套座。
本部分为JB/T7645的第4部分。
JB/T7645.4--2008
本部分代替JB/T7645.4一1994《冲模零件及其技术条件冲模导向装置压板固定式导柱》。本部分与JB/T7645.4——1994相比，主要变化如下：将标准名称改为《冲模导向装置第2部分：压板固定式导柱》；增加了“前言”；
对“范围”的表述做了修改；
对“规范性引用文件”做了修改；零件材料改为推荐选用。
本部分的附录A为资料性附录。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：-JB/T7645.4—1994。

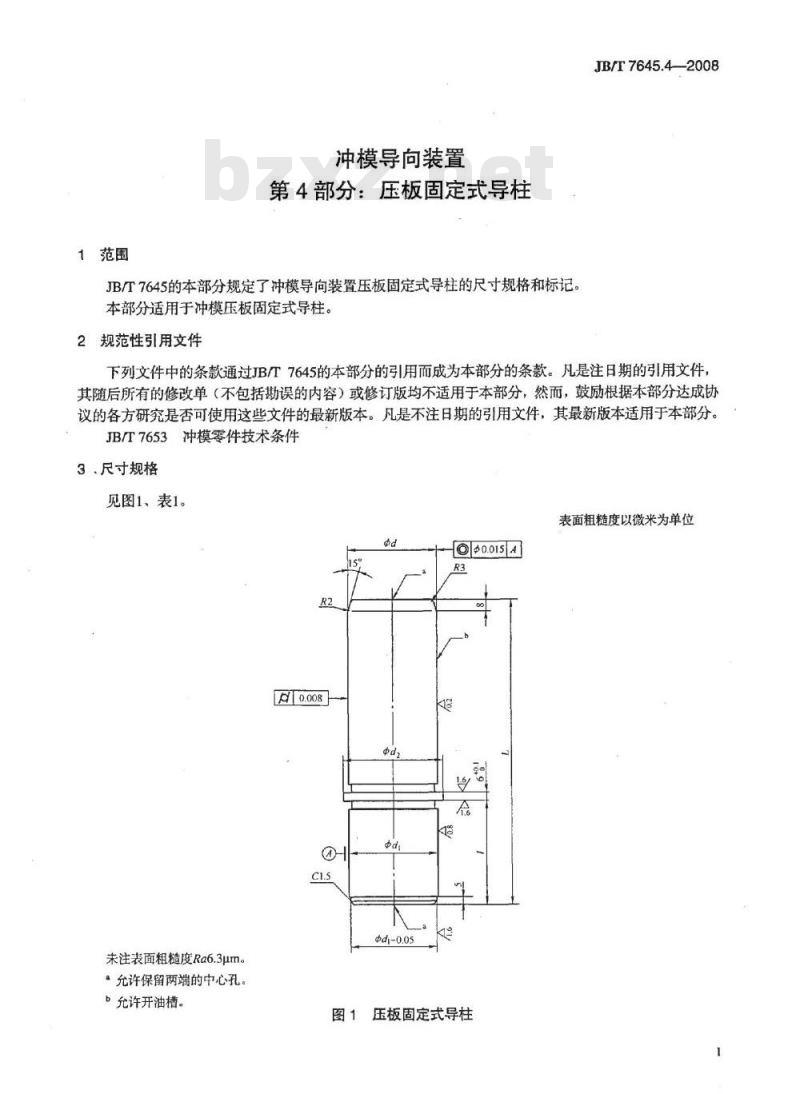

1范围
冲模导向装置
第4部分：压板固定式导柱
JB/T7645的本部分规定了冲模导向装置压板固定式导柱的尺寸规格和标记。本部分适用于冲模压板固定式导柱。2规范性引用文件
JB/T7645.4—2008
下列文件中的条款通过JB/T7645的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3.尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra6.3μm。
：充许保留两端的中心孔。
b允许开油槽。
压板固定式导柱
JB/T7645.4—2008
4材料和硬度

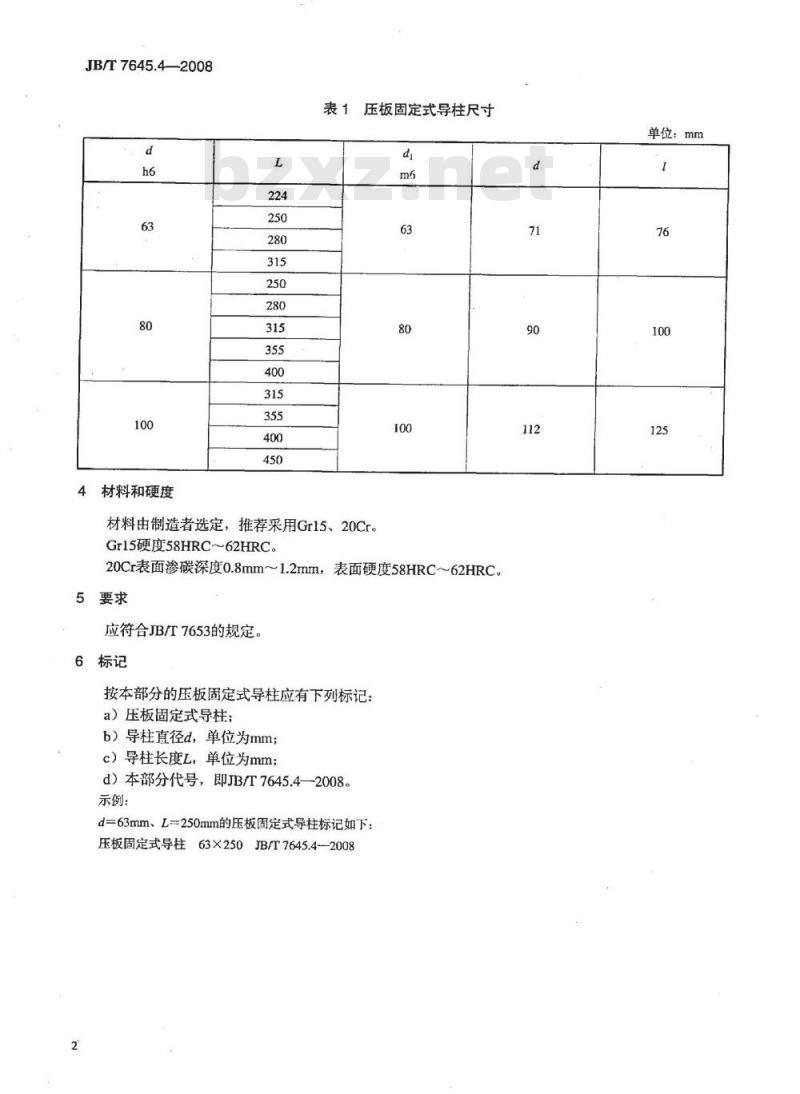

表1压板固定式导柱尺寸
材料由制造者选定，推荐采用Gr15、20Cr。Gr15硬度58HRC～62HRC。
20Cr表面渗碳深度0.8mm~1.2mm，表面硬度58HRC62HRC。5要求
应符合JB/T7653的规定。
6标记
按本部分的压板固定式导柱应有下列标记：a）压板固定式导柱；
b）导柱直径d，单位为mm；
c）导柱长度L，单位为mm；
d）本部分代号，即JB/T7645.42008。示例：
d=63mm、L=250mm的压板固定式导柱标记如下：压板固定式导柱63×250JB/T7645.4-—20082
单位：mm
附录A
（资料性附录）
压板固定式导柱安装形式
压板固定式导柱安装形式见图A.1。导柱：2-
螺钉：3—压板。
图A.1压板固定式导柱安装形式
JB/T7645.4—2008
中华人民
机械行业标准
冲模导向装置
第4部分：压板固定式导柱
JB/T7645.42008
机械工业出版社出版发行
北京市百万庄大街22号Www.bzxZ.net
邮政编码：100037
210mm×297mm·0.5印张·11千字2008年6月第1版第1次印刷
书号：15111·8901
网址：http://cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
