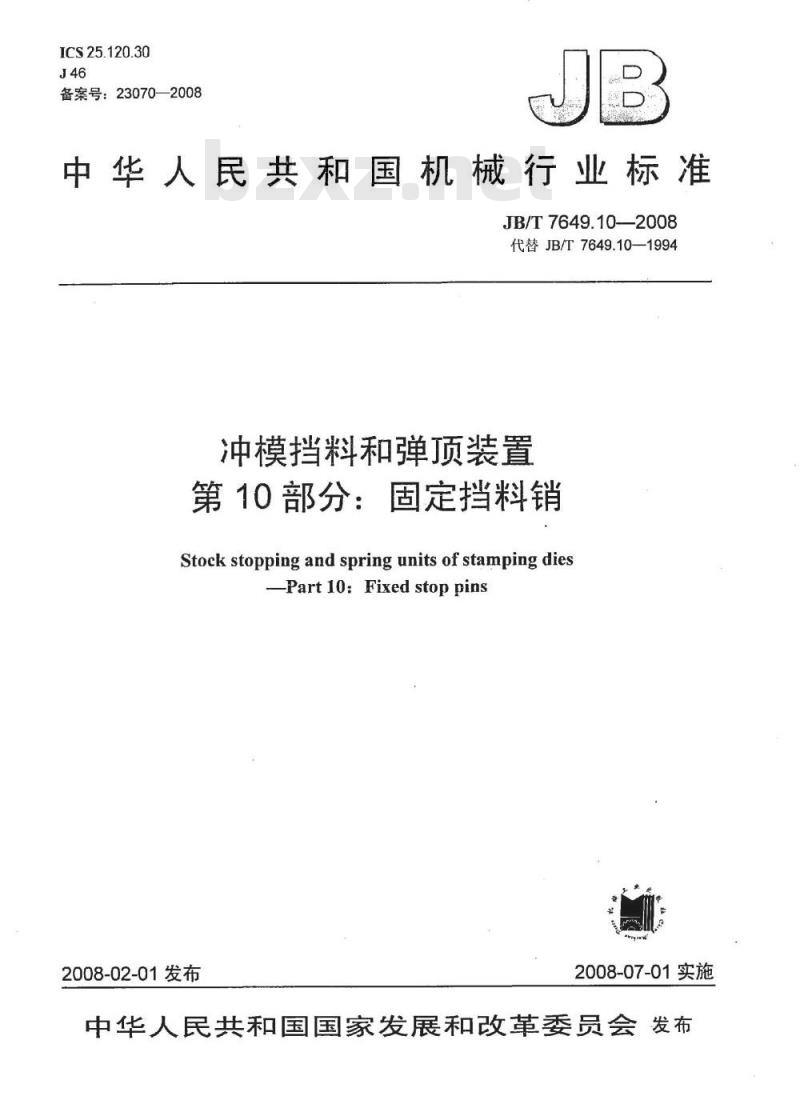

【机械行业标准(JB)】 冲模挡料和弹顶装置 第10部分：固定挡料销

ICS25.120.30
备案号：23070—2008
中华人民共和国机械行业标准
JB/T7649.10--2008
代替JB/T7649.10—1994
冲模挡料和弹顶装置
第10部分：固定挡料销
Stock stopping and spring units of stamping dies-Part10:Fixedstoppins
2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件www.bzxz.net
尺寸规格、
材料和硬度
图1固定挡料销
表1固定挡料销尺寸
JB/T7649.10—2008
JB/T7649.10-2008

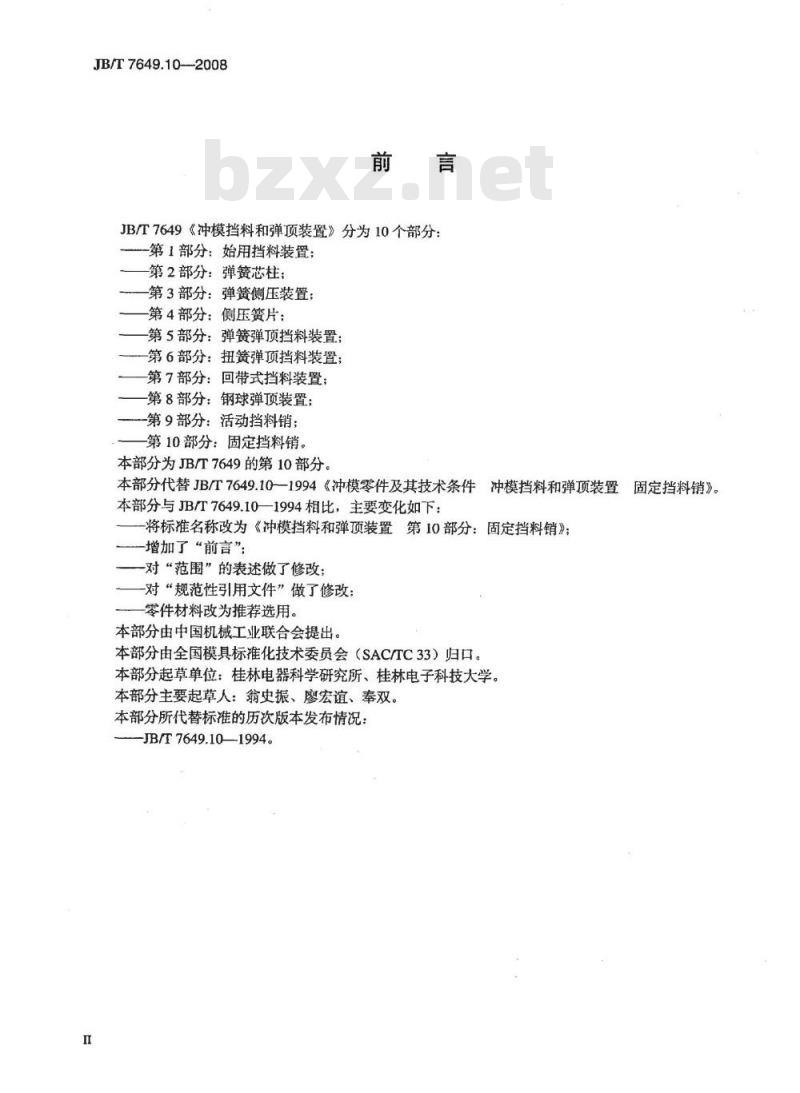

JB/T7649《冲模挡料和弹顶装置》分为10个部分：第1部分：始用挡料装置；
第2部分：弹簧芯柱；
第3部分：弹簧侧压装置；
第4部分：侧压簧片；
第5部分：弹赞弹顶挡料装置；
第6部分：扭簧弹顶挡料装置；
第7部分：回带式挡料装置；
第8部分：钢球弹顶装置；
-第9部分：活动挡料销：
第10部分：固定挡料销。
本部分为JB/T7649的第10部分。本部分代替JB/T7649.10—1994《冲模零件及其技术条件牛冲模挡料和弹顶装置固定挡料销》。本部分与JB/T7649.10一1994相比，主要变化如下：将标准名称改为《冲模挡料和弹顶装置第10部分：固定挡料销》；-增加了“前言”；
一对“范围”的表述做了修改；一对“规范性引用文件”做了修改：零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：-JB/T7649.10—1994。

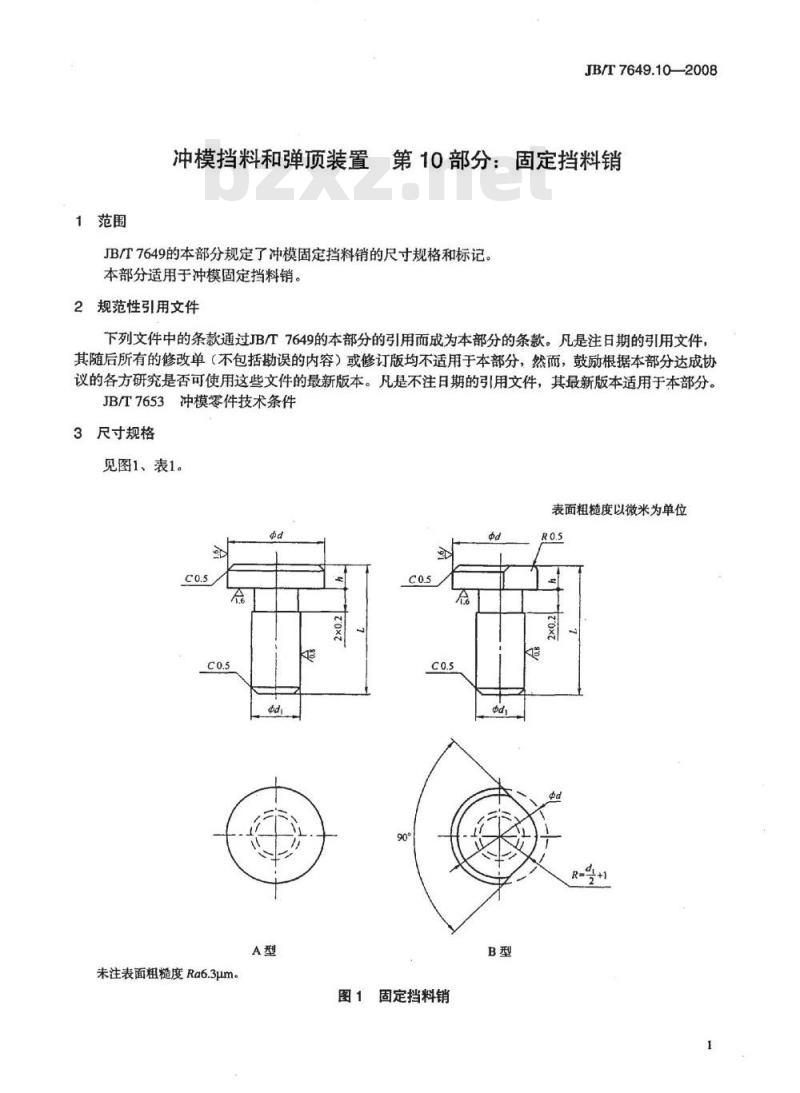

1范围
JB/T7649.10—2008
冲模挡料和弹顶装置第10部分：固定挡料销JB/T7649的本部分规定了冲模固定挡料销的尺寸规格和标记。本部分适用于冲模固定挡料销。2规范性引用文件
下列文件中的条款通过JBT7649的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra6.3μm
图1固定挡料销
JB/T7649.10—2008
材料和硬度

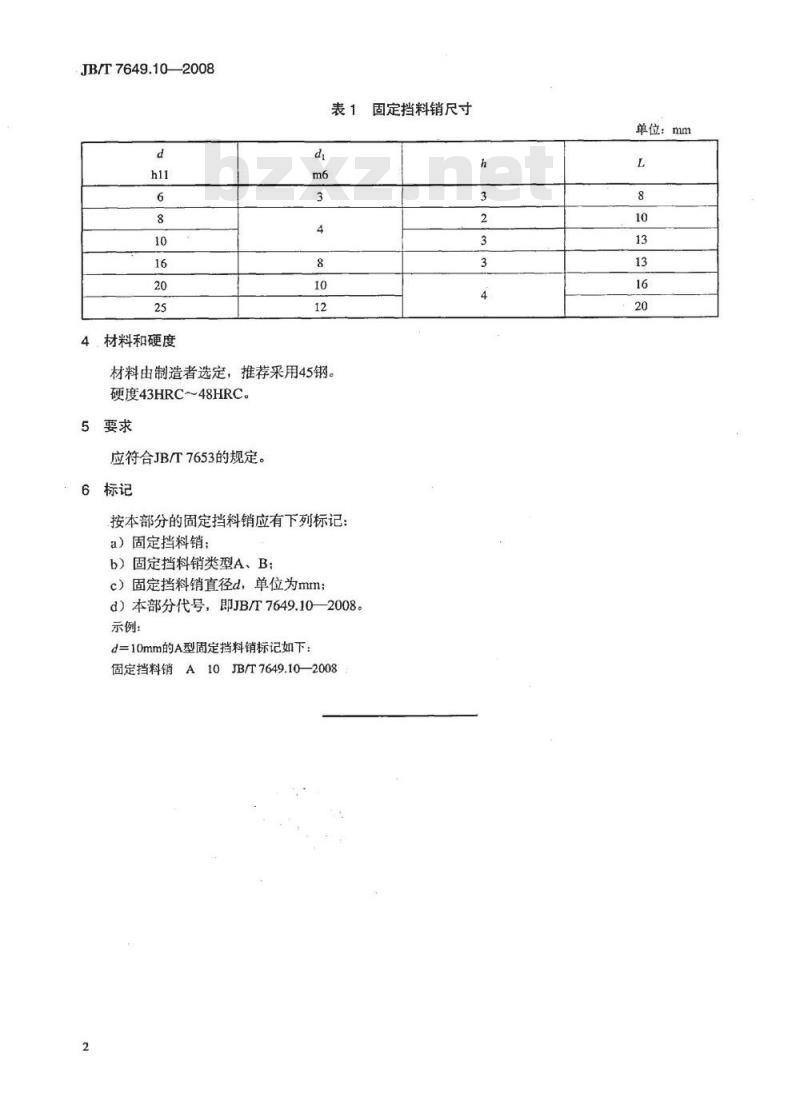

表1固定挡料销尺寸
材料由制造者选定，推荐采用45钢。硬度43HRC48HRC。
应符合JB/T7653的规定。
6标记
按本部分的固定挡料销应有下列标记a）固定挡料销；
b）固定挡料销类型A、B：
c）固定挡料销直径d，单位为mm；d）本部分代号，即JB/T7649.10—2008。示例：
d=10mm的A型固定挡料销标记如下：固定挡料销A10JB/T7649.10—20082
单位：mm
中华人民共和国
机械行业标准
冲模挡料和弹顶装置
第10部分：固定挡料销
JB/T7649.10—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·0.8千字2008年6月第1版第1次印刷
书号：15111·8995
网址：http://cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
