【机械行业标准(JB)】 冲模挡料和弹顶装置 第4部分：侧压簧片

ICS25.120.30
备案号：23064—2008

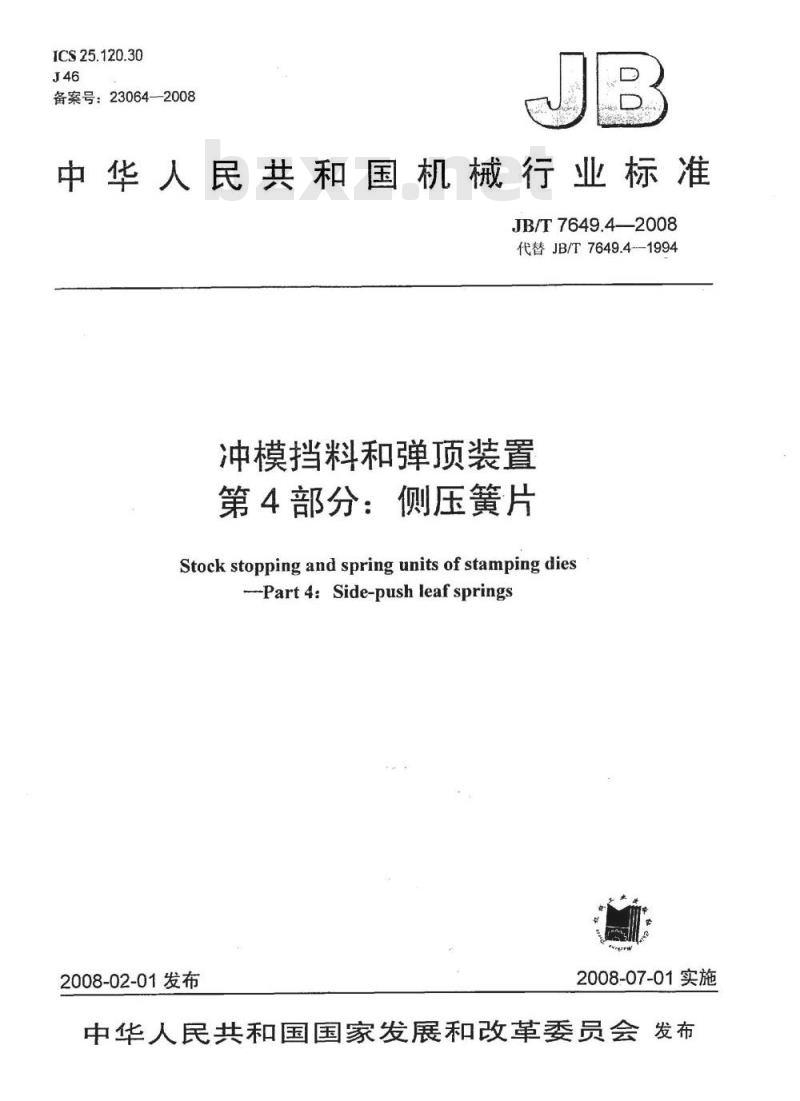

中华人民共和国机械行业标准
JB/T7649.4—2008
代替JB/T7649.4-1994免费标准bzxz.net
冲模挡料和弹顶装置
第4部分：侧压簧片
Stock stopping and spring units of stamping dies-Part4:Side-pushleafsprings
2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

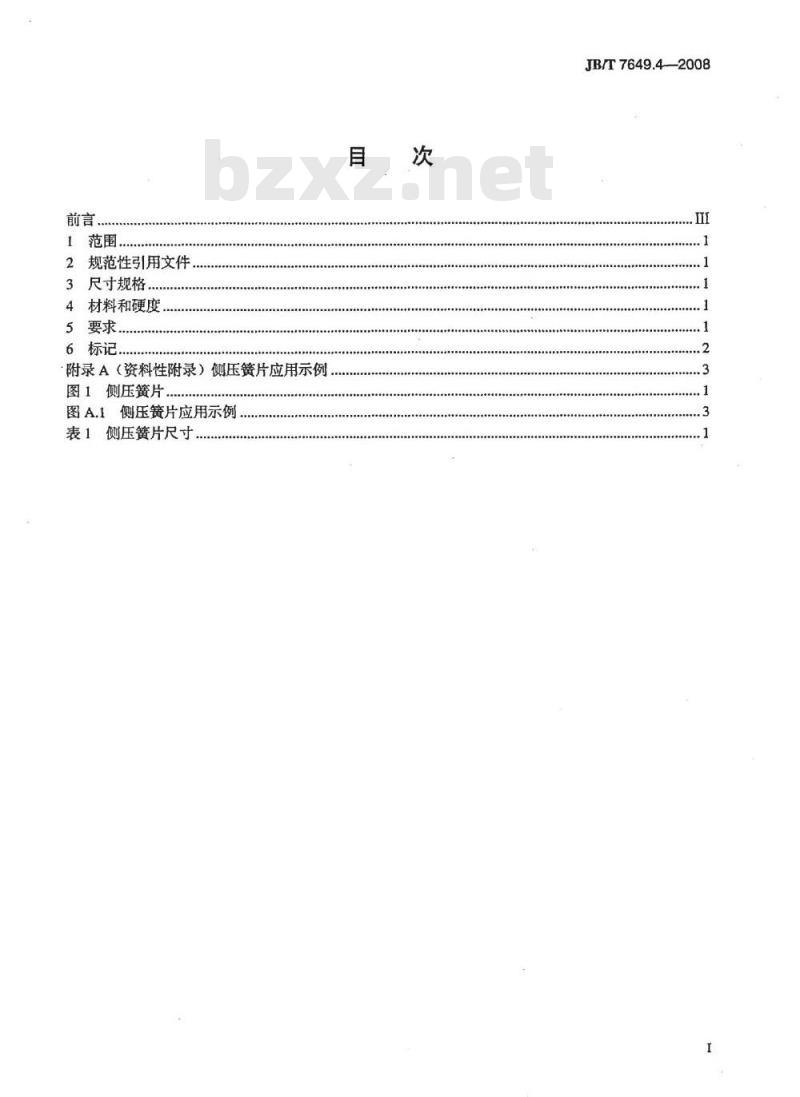

规范性引用文件
尺寸规格..
4材料和硬度
5要求..
附录A（资料性附录）侧压簧片应用示例图1侧压簧片
图A.1侧压簧片应用示例
表1侧压簧片尺寸.
JB/T7649.4-2008

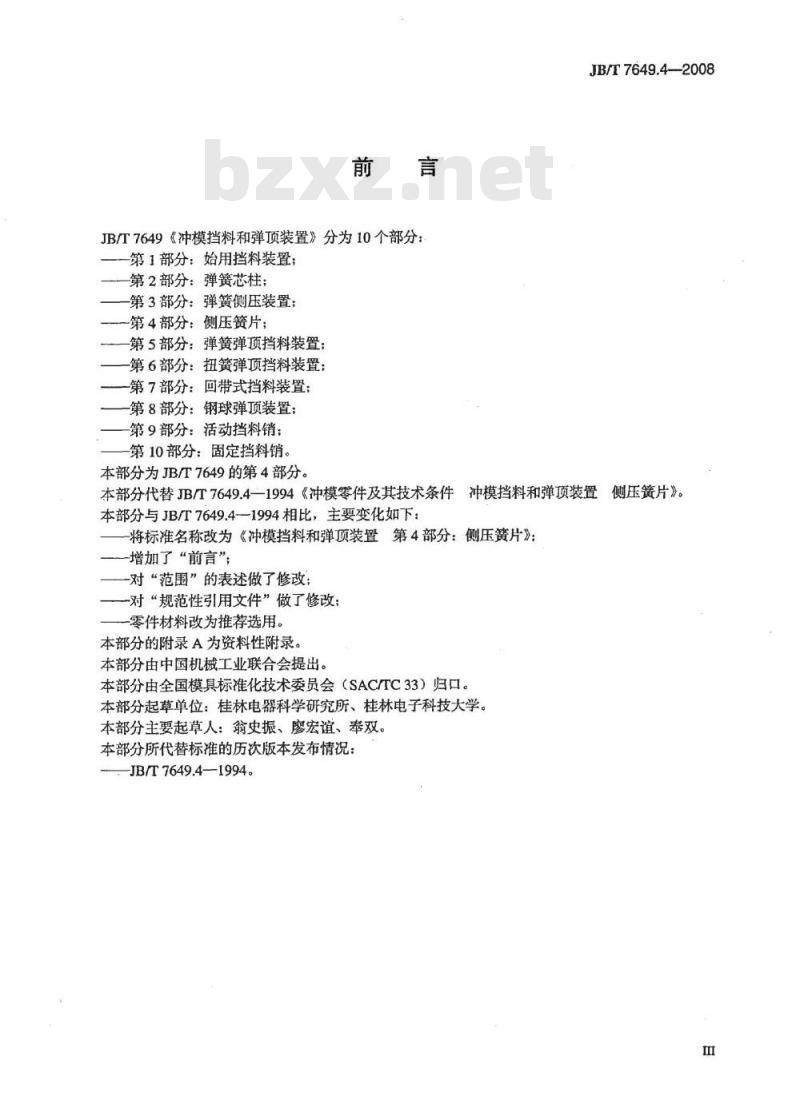

JB/T7649《冲模挡料和弹顶装置》分为10个部分：第1部分：始用挡料装置；
第2部分：弹簧芯柱；
第3部分：弹簧侧压装置：
第4部分：侧压簧片；
第5部分：弹簧弹顶挡料装置；
第6部分：扭簧弹顶挡料装置：
第7部分：回带式挡料装置；
第8部分：钢球弹顶装置；
第9部分：活动挡料销：
第10部分：固定挡料销。
本部分为JB/T7649的第4部分。
JB/T7649.4-2008
本部分代替JB/T7649.4一1994《冲模零件及其技术条件冲模挡料和弹顶装置侧压簧片》。本部分与JB/T7649.4一1994相比，主要变化如下：将标准名称改为《冲模挡料和弹顶装置第4部分：侧压簧片》：增加了“前言”；
对“范围”的表述做了修改；
对“规范性引用文件”做了修改；零件材料改为推荐选用。
本部分的附录A为资料性附录。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学本部分主要起草人：翁史振、廖宏谊、奉双、本部分所代替标准的历次版本发布情况：JB/T7649.4—1994。
冲模挡料和弹顶装置
JB/T7649.4—2008
第4部分：侧压簧片
JB/T7649的本部分规定了冲模侧压簧片的尺寸规格和标记。本部分适用于冲模侧压簧片。
2规范性引用文件
下列文件中的条款通过BT7649的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件

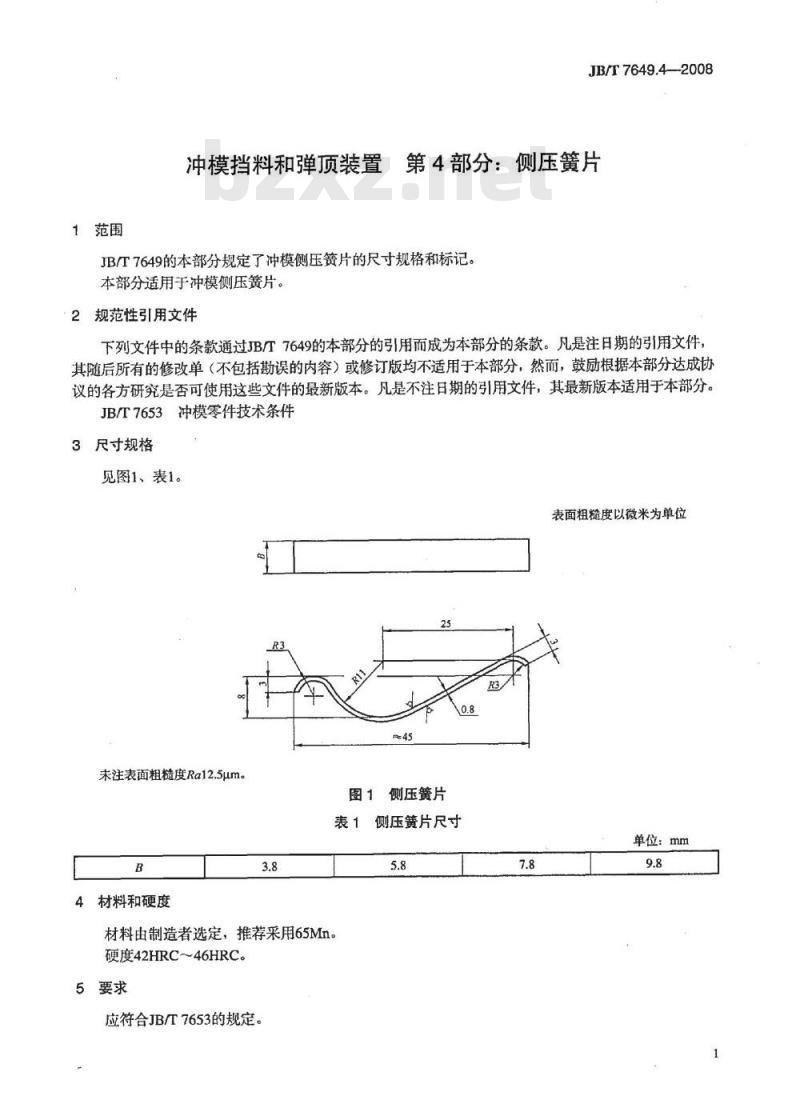

3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra12.5um。
4材料和硬度
图1侧压簧片
表1侧压簧片尺寸
材料由制造者选定，推荐采用65Mn。硬度42HRC~46HRC。
5要求
应符合JB/T7653的规定。
单位：
JB/T7649.4-2008

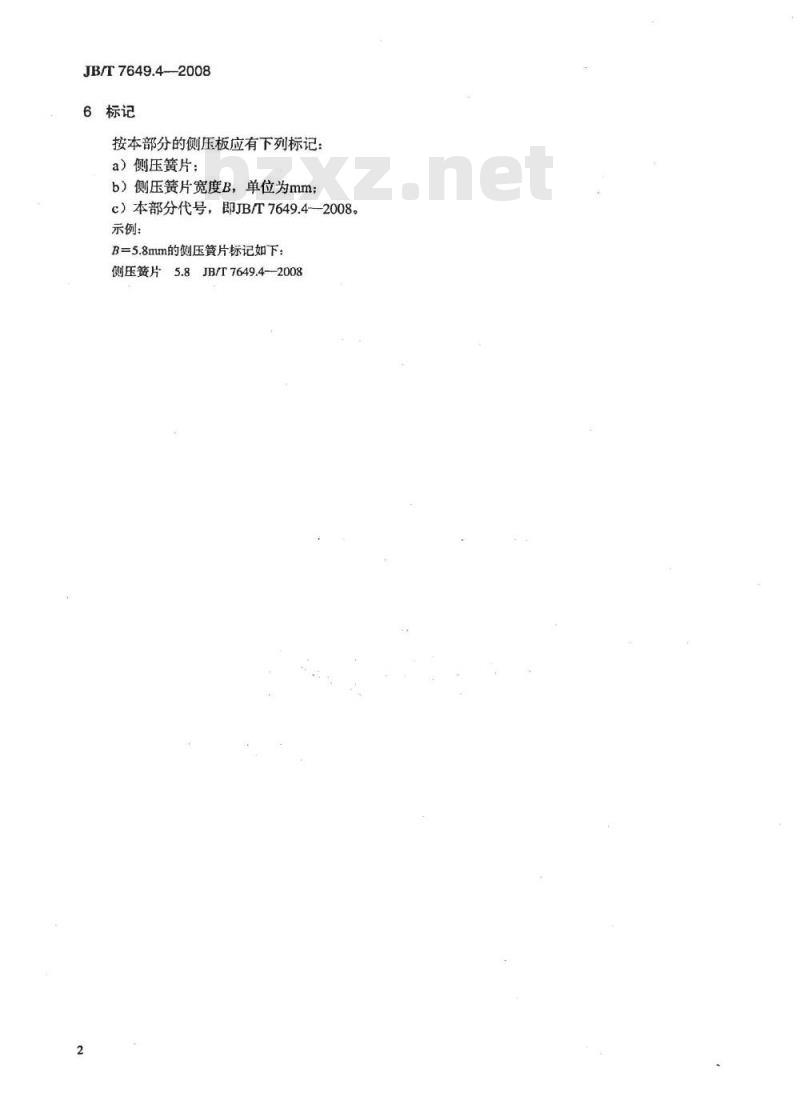

6标记
按本部分的侧压板应有下列标记：a）侧压簧片；
b）侧压簧片宽度B，单位为mm；c）本部分代号，即JB/T7649.4——2008。示例：
B=5.8mm的侧压簧片标记如下：
侧压簧片5.8JB/T7649.4-2008
A.1侧压簧片应用示例见图A.1。附录A
（资料性附录）
侧压簧片应用示例
送料方向
侧压簧片应用示例
JB/T7649.4—-2008
中华人民共和国
机械行业标准
冲模挡料和弹顶装置
第4部分：侧压簧片
JB/T7649.4—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张·11千字2008年6月第1版第1次印刷
书号：15111·8989
网址：http：//cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
