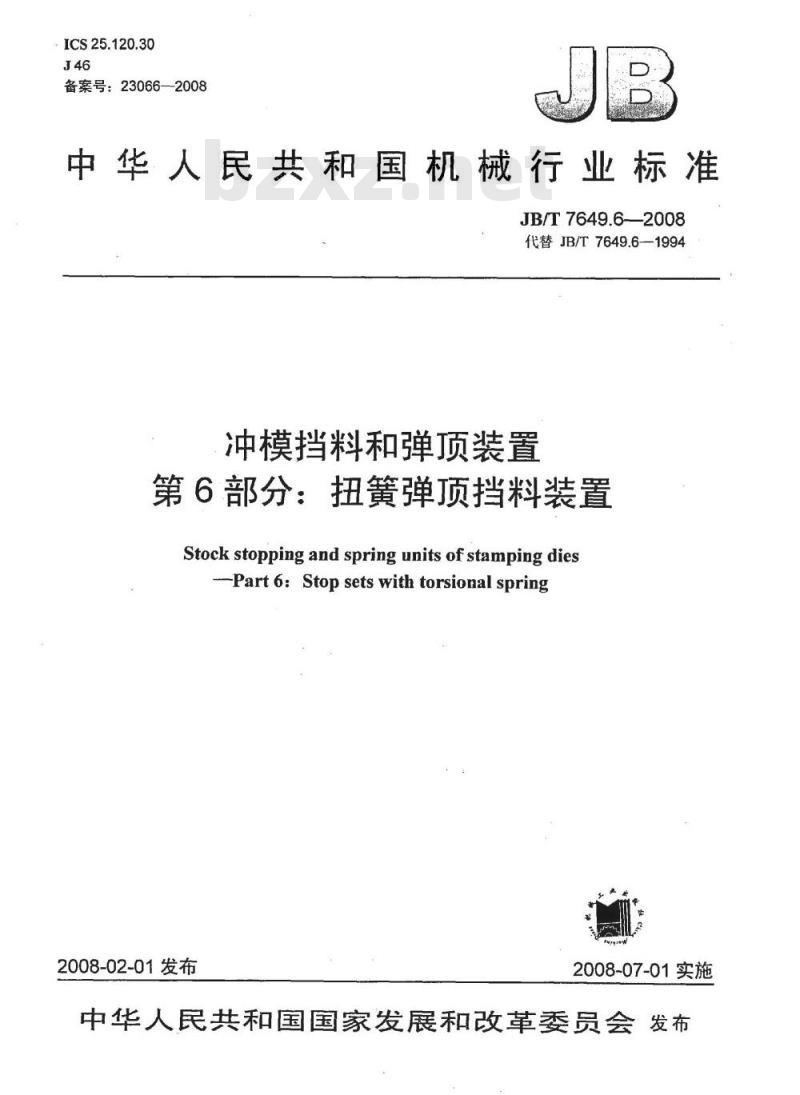

中华人民共和国机械行业标准
JB/T7649.6—2008
代替JB/T7649.6—1994
冲模挡料和弹顶装置
第6部分：扭簧弹顶挡料装置
Stock stopping and spring units of stamping diesPart6: Stop sets withtorsional spring2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

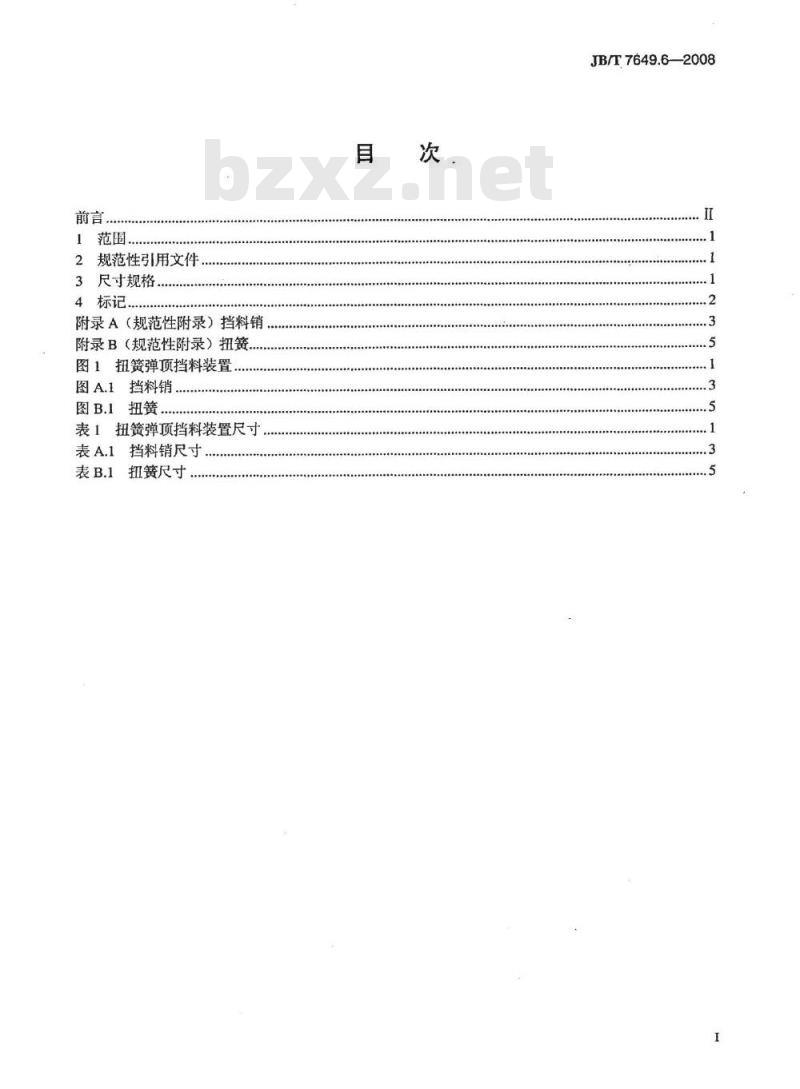

2规范性引用文件
3尺寸规格
4标记
附录A（规范性附录）挡料销
附录B（规范性附录）扭簧..
图1扭簧弹顶挡料装置
图A.1挡料销.
图B.1扭簧
表1扭簧弹顶挡料装置尺寸，
表A.1挡料销尺寸www.bzxz.net
表B.1扭簧尺寸
JB/T7649.6—2008
JB/T7649.6—2008

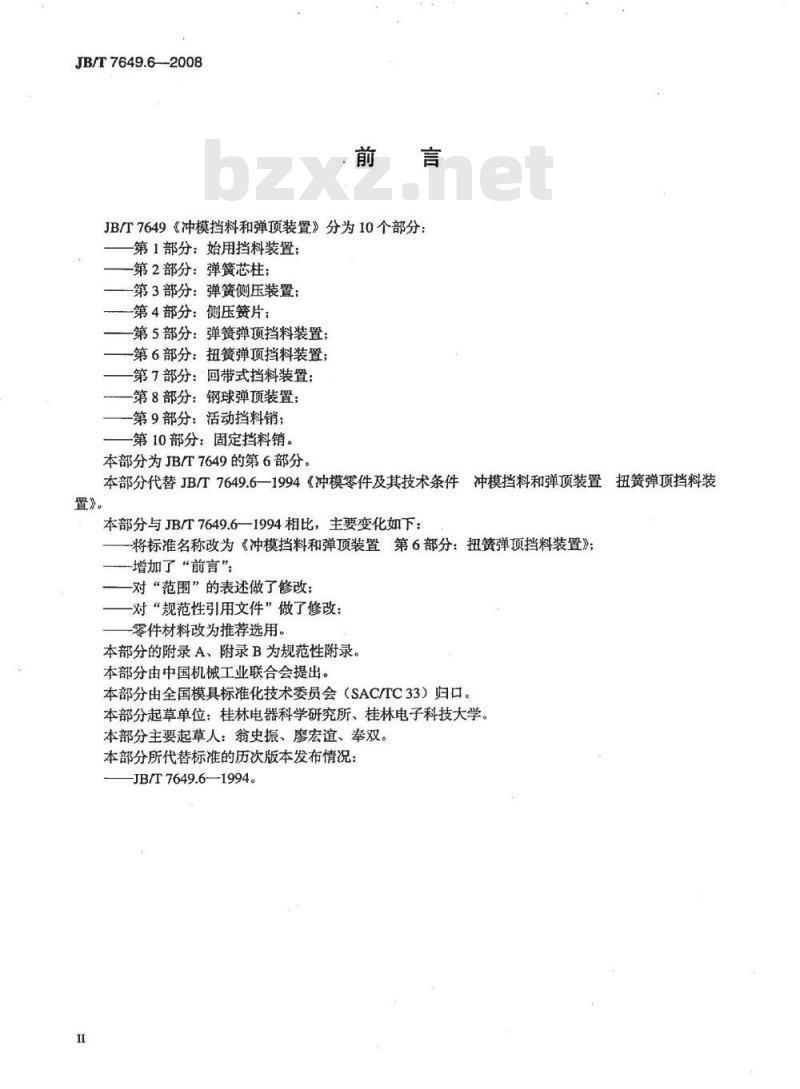

JB/T7649《冲模挡料和弹顶装置》分为10个部分：第1部分：始用挡料装置；
一第2部分：弹簧芯柱；
第3部分：弹簧侧压装置：
-第4部分：侧压簧片：
-第5部分：弹簧弹顶挡料装置；-第6部分：扭簧弹顶挡料装置；第7部分：回带式挡料装置：
第8部分：钢球弹顶装置；
一第9部分：活动挡料销；
第10部分：固定挡料销。
本部分为JB/T7649的第6部分。
本部分代替JB/T7649.61994《冲模零件及其技术条件冲模挡料和弹顶装置扭簧弹顶挡料装置》。
本部分与JB/T7649.6—1994相比，主要变化如下：将标准名称改为《冲模挡料和弹顶装置第6部分：扭簧弹项挡料装置》；增加了“前言”；
一对“范围”的表述做了修改；一对“规范性引用文件”做了修改；零件材料改为推荐选用。
本部分的附录A、附录B为规范性附录。本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7649.6—1994。

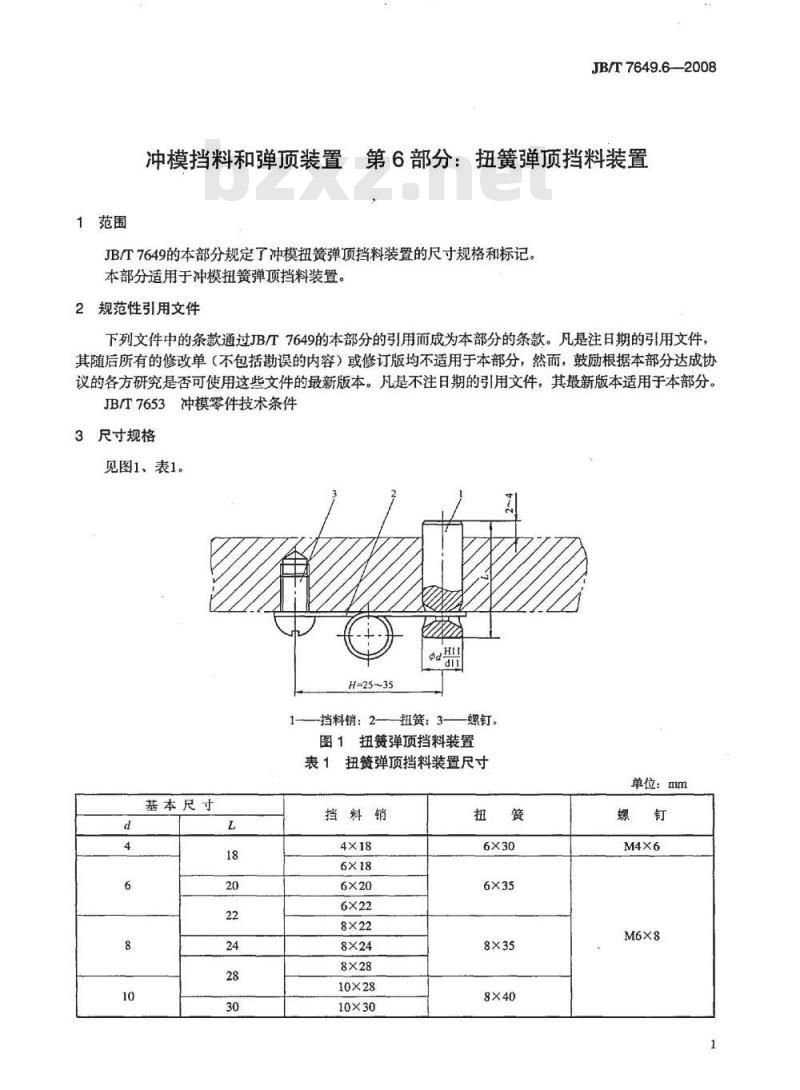

1范围
JB/T7649.6—2008
第6部分：扭簧弹顶挡料装置
冲模挡料和弹顶装置
JB/T7649的本部分规定了冲模扭簧弹顶挡料装置的尺寸规格和标记。本部分适用于冲模扭簧弹顶挡料装置。2规范性引用文件
下列文件中的条款通过JBT7649的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
H=25～35
—料销：2—扭簧：3螺钉。
图1扭簧弹顶挡料装置
表1扭簧弹顶挡料装置尺寸
单位：mm
基本尺寸
挡料销
10×28
10×30
JB/T7649.6-—2008

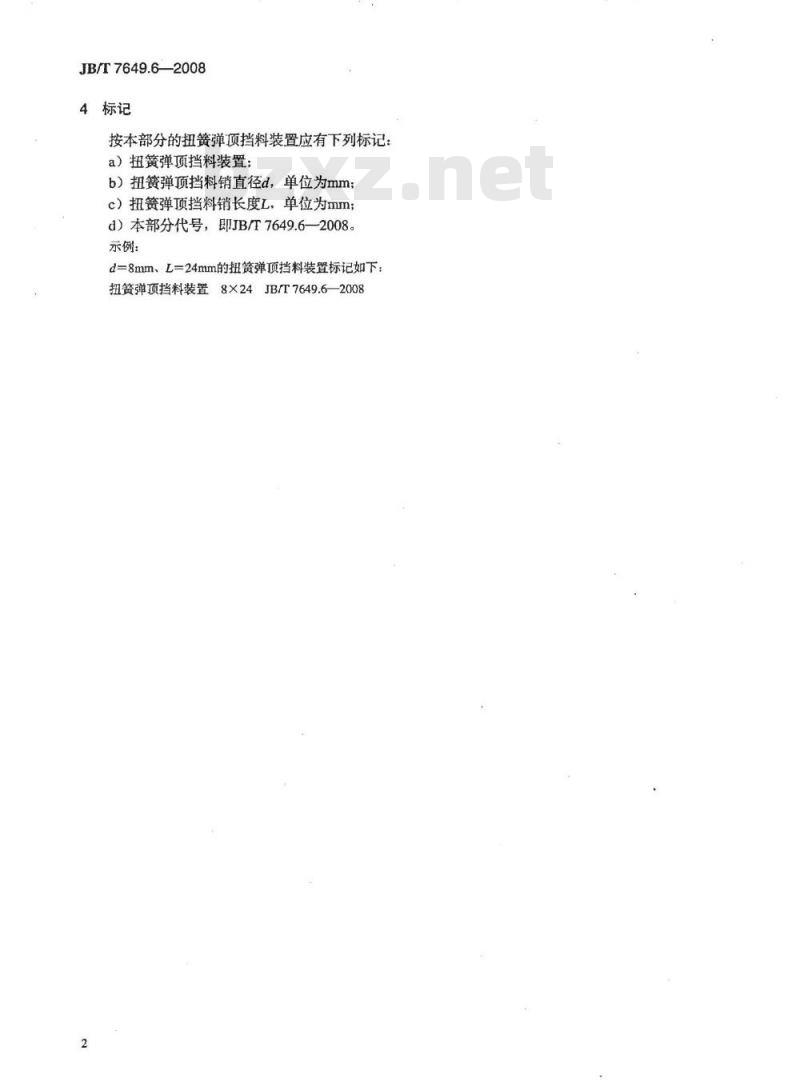

4标记
按本部分的扭簧弹顶挡料装置应有下列标记：a）扭簧弹顶挡料装置：
b）扭簧弹顶挡料销直径d，单位为mm；c）扭簧弹顶挡料销长度L、单位为mm；d）本部分代号，即JB/T7649.6—2008。示例：
d=8mm、L=24mm的扭贫弹顶挡料装置标记如下：扭贫弹顶挡料装置8×24JB/T7649.6—2008附录A
（规范性附录）
挡料销
A.1材料由制造者选定，推荐采用45钢。硬度43HRC48HRC。A.2技术条件应符合JB/T7653的规定。A.3尺寸规格见图A.1、表A.1。
未注表面粗糙度Ra6.3um。
图A.1挡料销
表A.1挡料销尺寸
JB/T7649.6—2008
表面粗糙度以微米为单位
单位：mm
JB/T7649.6--2008
A.4按本部分的挡料销应有下列标记：a）挡料销：
b）挡料销直径d，单位为mm：
c）挡料销长度L，单位为mm；
d）本部分代号，即JB/T7649.62008。示例：
d=8mm、L=24mm的挡料销标记如下：挡料销8×24JB/T7649.6-2008
附录B
（规范性附录）
B.1材料由制造者选定，推荐采用65Mn。硬度44HRC～50HRCB.2技术条件应符合JB/T7653的规定。B.3尺寸规格见图B.1、表B.1。
图B.1扭簧
表B.1扭簧尺寸
B.4按本部分规定的扭簧应有下列标记：a）扭簧；
b）扭簧直径d，单位为mm；
c）扭簧长度L，单位为mm；
d）本部分代号，即JB/T7649.6—2008。示例：
d=8mm、L=35mm的扭簧标记如下：扭簧8×35JB/T7649.6—2008
JB/T7649.6—2008
单位：mm
