【机械行业标准(JB)】 冲模卸料装置 第1部分：带肩推杆

ICS25.120.30
备案号：22999—2008
中华人民共和国机械行业标准www.bzxz.net
JB/T7650.1--2008
代替JB/T7650.1—1994
冲模卸料装置
第1部分：带肩推杆
Stripping units of stamping dies --Part 1: Shouldered ejector pins2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言
1范围
2规范性引用文件，
3尺寸规格
4材料和硬度.
图1带肩推杆
表1带肩推杆尺寸
JB/T7650.1—2008
JB/T7650.1—2008

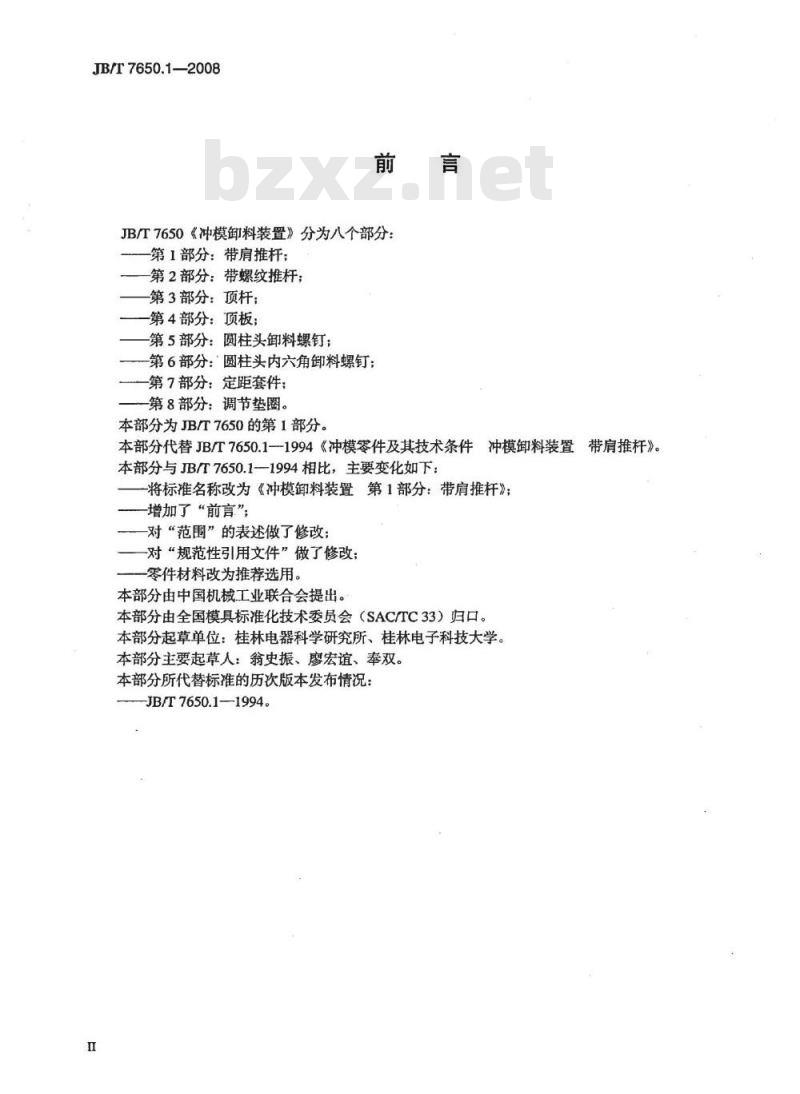

JB/T7650《冲模卸料装置》分为八个部分：第1部分：带肩推杆；
第2部分：带螺纹推杆：
第3部分：顶杆：
-第4部分：顶板；
第5部分：圆柱头卸料螺钉：
第6部分：圆柱头内六角卸料螺钉：第7部分：定距套件；
第8部分：调节垫圈。
本部分为JB/T7650的第1部分。
本部分代替JB/T7650.1--1994《冲模零件及其技术条件冲模卸料装置带肩推杆》。本部分与JB/T7650.1—1994相比，主要变化如下：将标准名称改为《冲模卸料装置第1部分：带肩推杆》；增加了“前言”；
对“范围”的表述做了修改；
-对“规范性引用文件”做了修改；零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7650.1—1994。
冲模卸料装置
第1部分：带肩推杆
JB/T7650的本部分规定了冲模带肩推杆的尺寸规格和标记。本部分适用于冲模带肩推杆。
2规范性引用文件
JB/T7650.1—2008
下列文件中的条款通过JB/T7650的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格

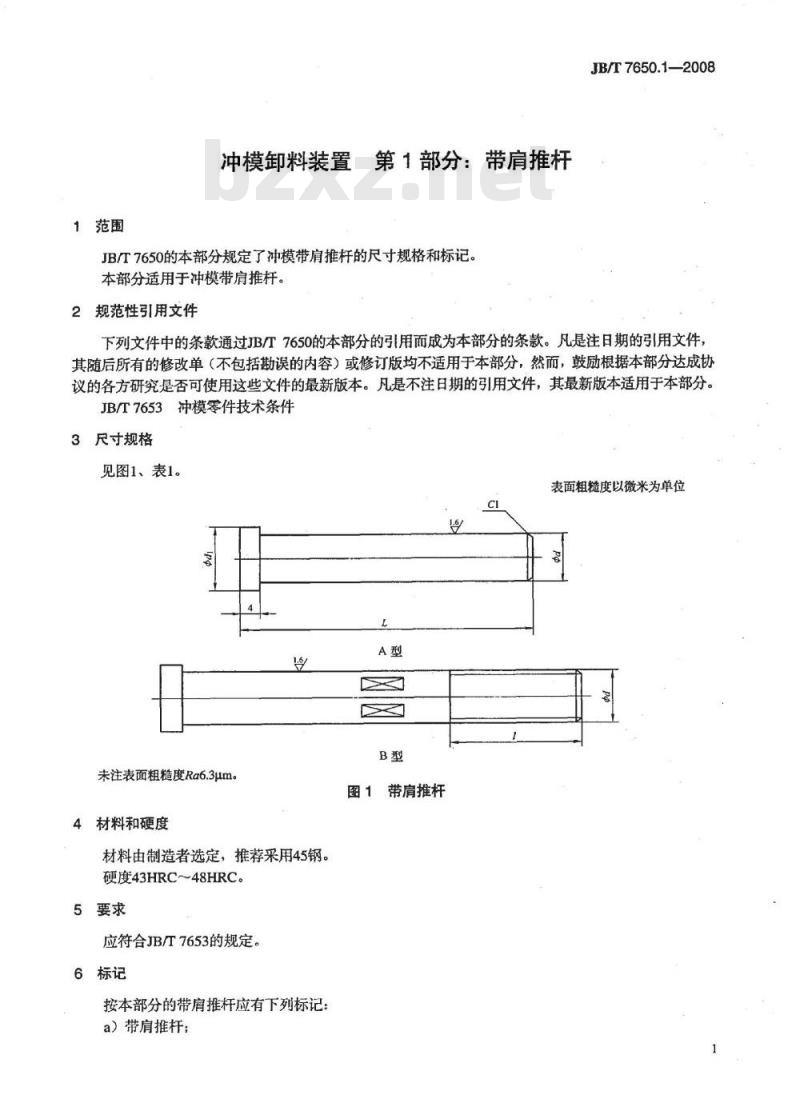

见图1、表1。
未注表面粗糙度Ra6.3um
4材料和硬度
材料由制造者选定，推荐采用45钢。硬度43HRC~48HRC。
应符合JB/T7653的规定。
6标记
按本部分的带肩推杆应有下列标记：a）带肩推杆：
图1带肩推杆
表面粗糙度以微米为单位
JB/T7650.1—2008
b）带肩推杆类型A、B：
c）带肩推杆直径d，单位为mm；d）带肩推杆长度L，单位为mm；e）本部分代号，即JB/T7650.1—2008。示例：

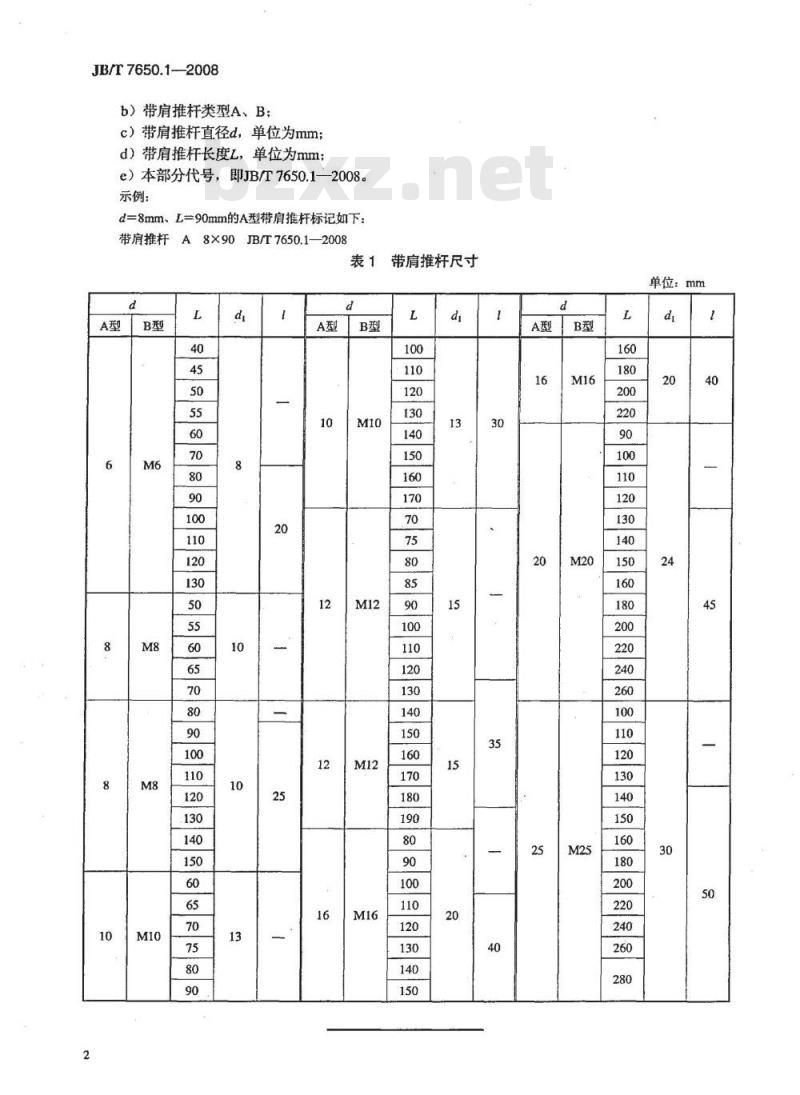

d=8mm、L=90mm的A型带肩推杆标记如下：带肩推杆A8×90JB/T7650.1-2008表1带肩推杆尺寸
