【机械行业标准(JB)】 冲模挡料和弹顶装置 第2部分：弹簧芯柱

ICS25.120.30
备案号：23062—2008
中华人民共和国机械行业标准
JB/T7649.2—2008
代替JB/T7649.2--1994
冲模挡料和弹顶装置
第2部分：弹簧芯柱
Stock stopping and spring knockout units of stamping dies-Part2：Mandrelsforsprings
2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
尺寸规格
5要求..
6标记
图1弹簧芯柱、
表1弹簧芯柱尺寸
JB/T7649.2-2008
JB/T7649.2-2008

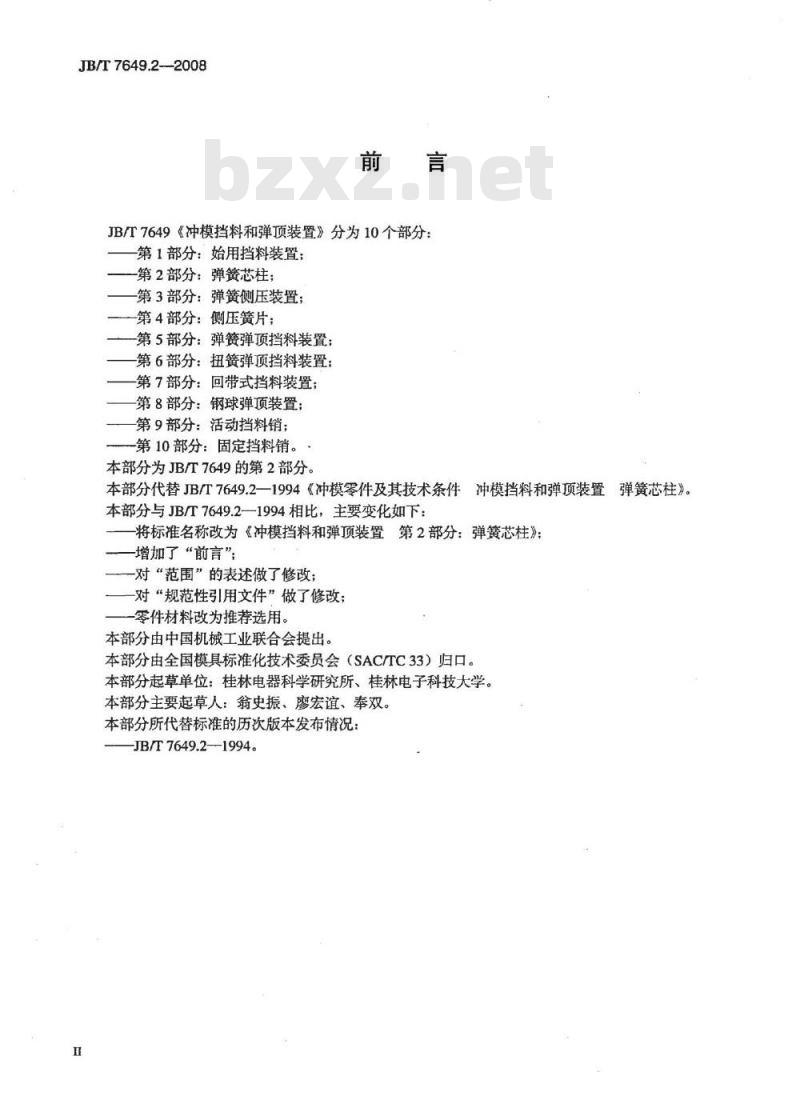

JB/T7649《冲模挡料和弹顶装置》分为10个部分：第1部分：始用挡料装置；
第2部分：弹簧芯柱；
第3部分：弹簧侧压装置
一第4部分：侧压簧片；
第5部分：弹簧弹顶挡料装置：
第6部分：扭簧弹顶挡料装置：
第7部分：回带式挡料装置：
第8部分：钢球弹顶装置：
第9部分：活动挡料销；
第10部分：固定挡料销。
本部分为JB/T7649的第2部分。
本部分代替JB/T7649.2—1994《冲模零件及其技术条件冲模挡料和弹顶装置弹簧芯柱》。本部分与JB/T7649.2—1994相比，主要变化如下：将标准名称改为《冲模挡料和弹顶装置第2部分：弹簧芯柱》：增加了“前言”；
一对“范围”的表述做了修改；一对“规范性引用文件”做了修改；一零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7649.2—1994。
1范围
JB/T7649.2—2008
第2部分：弹簧芯柱
冲模挡料和弹顶装置
JB/T7649的本部分规定了冲模弹簧芯柱的尺寸规格和标记本部分适用于冲模弹簧芯柱。
2规范性引用文件
下列文件中的条款通过JB/T7649的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格

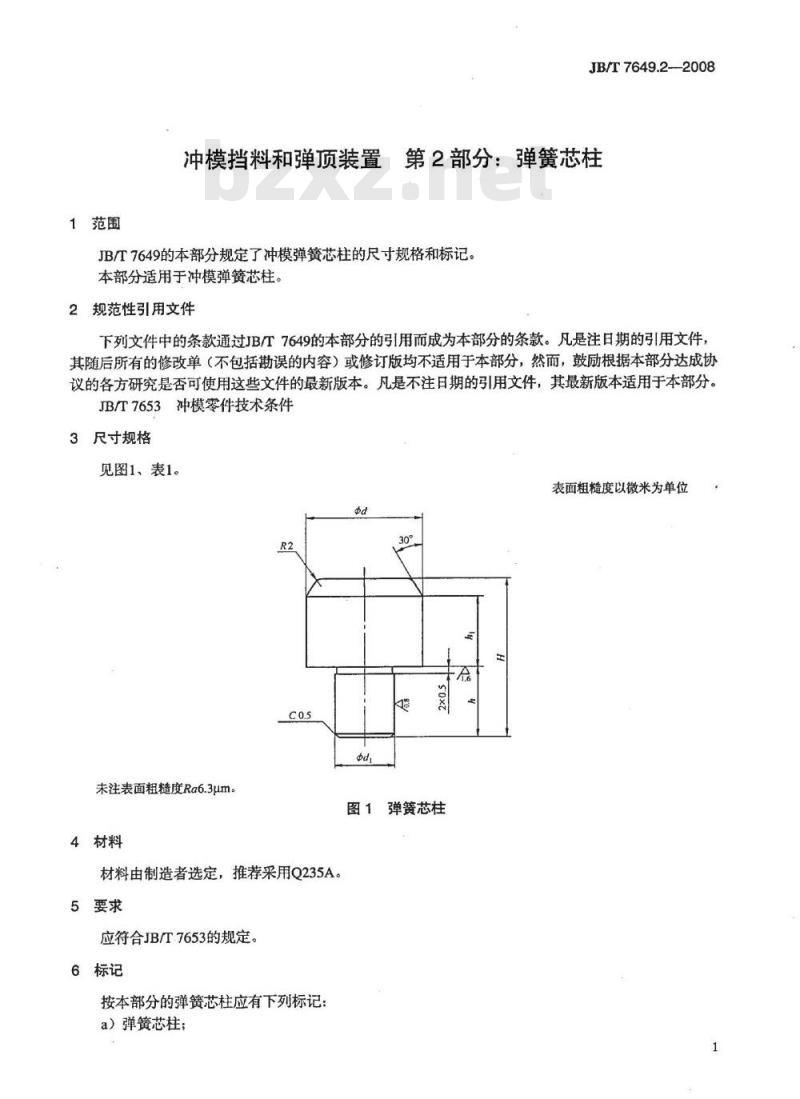

见图1、表1。
未注表面粗糙度Ra6.3μm。
4材料
材料由制造者选定，推荐采用Q235A。5要求
应符合JB/T7653的规定。
6标记
按本部分的弹簧芯柱应有下列标记：a）弹簧芯柱；
图1弹簧芯柱
表面粗糙度以微米为单位
JB/T7649.2—2008
b）弹簧芯柱直径d，单位为mm；c）本部分代号，即JB/T7649.2—2008。示例：
d=20mm的弹簧芯柱标记如下：
弹簧芯柱20JB/T7649.2—2008

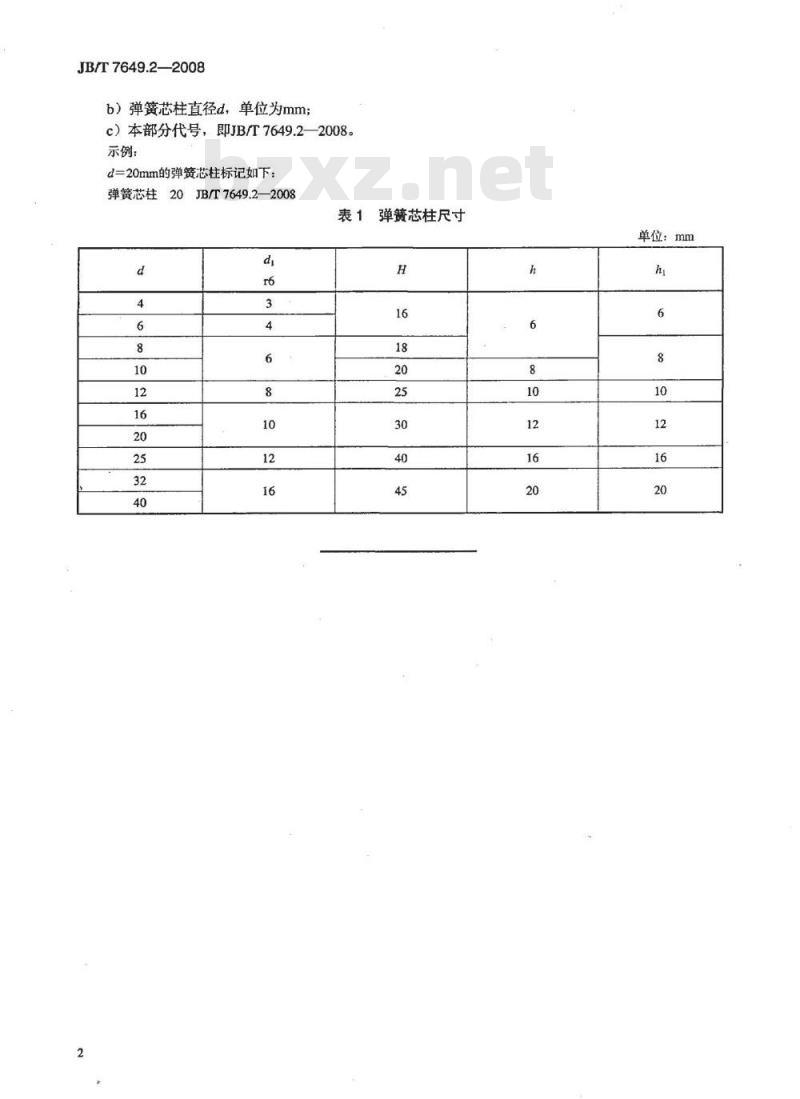

表1弹簧芯柱尺寸
单位：mm
中华人民共和国
机械行业标准
冲模挡料和弹顶装置第2部分：
弹簧芯柱
JB/T7649.22008wwW.bzxz.Net
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·8千字2008年6月第1版第1次印刷
书号：15111·8987
网址：http：//cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
