【机械行业标准(JB)】 漆包绕组线试验仪器设备检定方法 第11部分：击穿电压试验仪

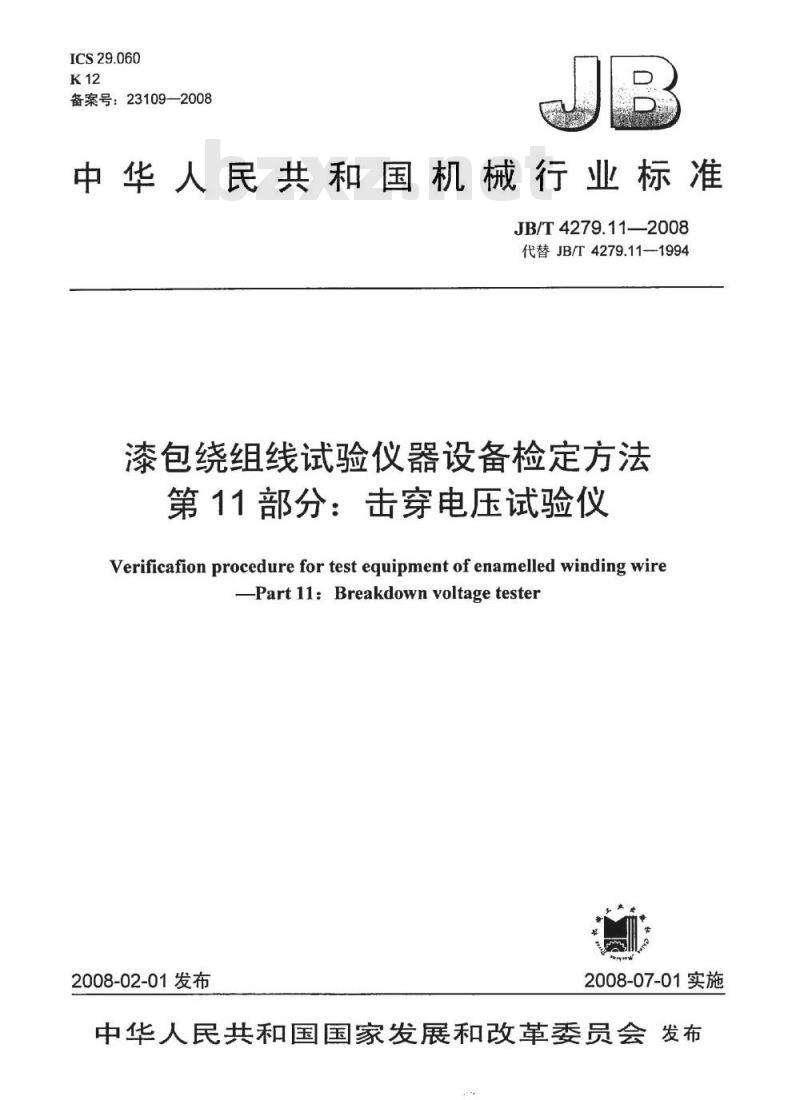

ICS29.060
备案号：23109—2008
中华人民共和国机械行业标准
JB/T4279.11—2008
代替JB/T4279.11—1994
漆包绕组线试验仪器设备检定方法第11部分：击穿电压试验仪
Verificafion procedure for test equipment of enamelled winding wire-Part1l:Breakdownvoltagetester2008-02-01发布
2008-07-01实施

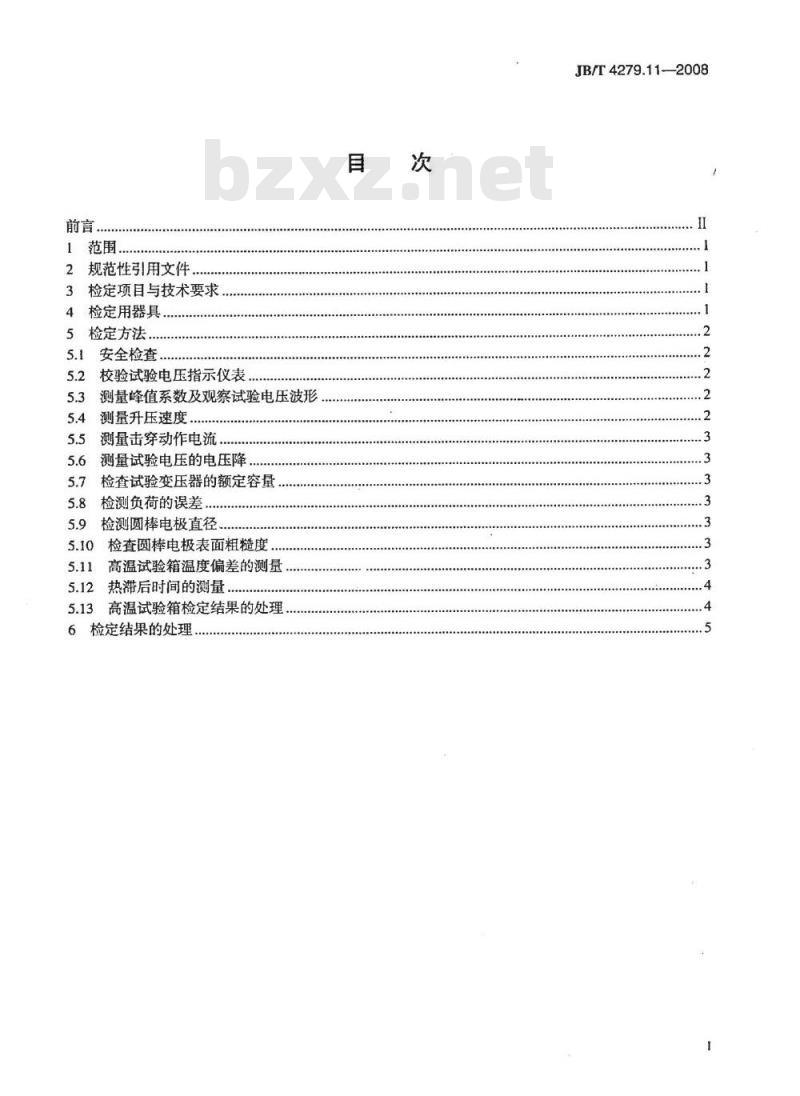

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件。
检定项目与技术要求
检定用器具
5检定方法.
安全检查
校验试验电压指示仪表
测量峰值系数及观察试验电压波形5.3
测量升压速度.
测量击穿动作电流
测量试验电压的电压降，
检查试验变压器的额定容量
检测负荷的误差。
检测圆棒电极直径Www.bzxZ.net
5.10检查圆棒电极表面粗糙度.
高温试验箱温度偏差的测量
5.12热滞后时间的测量，
5.13高温试验箱检定结果的处理，6检定结果的处理
JB/T4279.11—2008
JB/T4279.11—2008

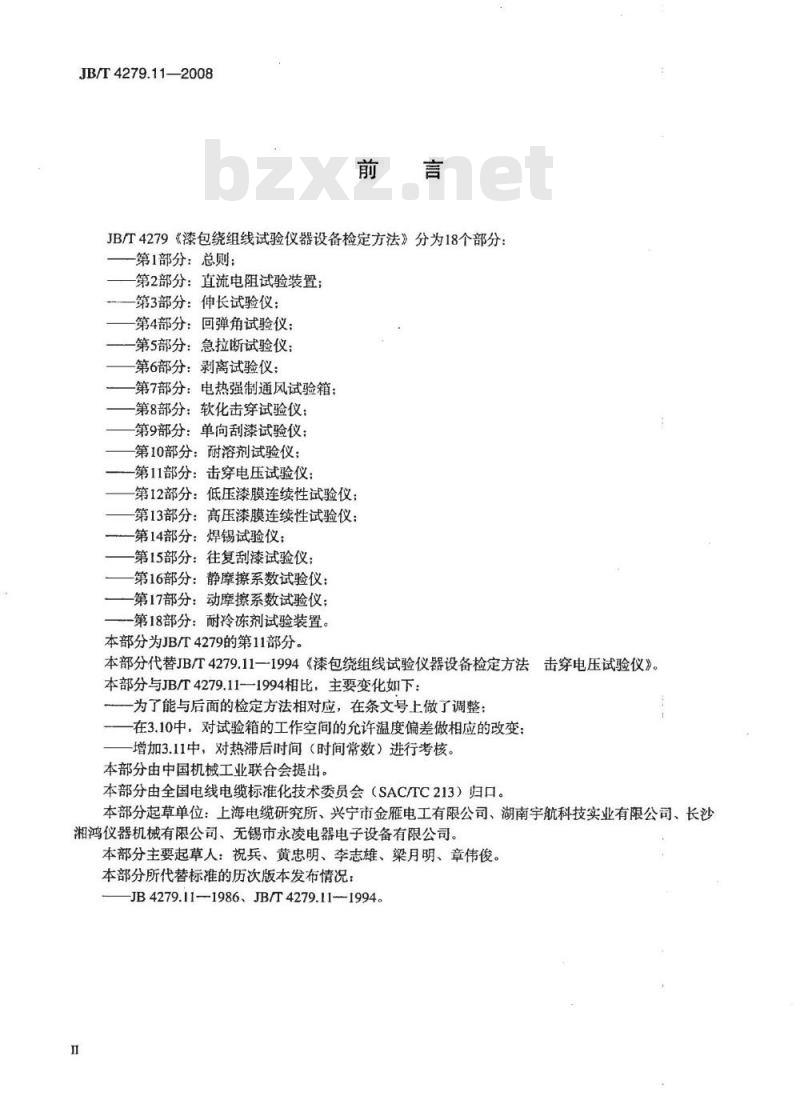

JB/T4279《漆包绕组线试验仪器设备检定方法》分为18个部分：第1部分：总则：
第2部分：直流电阻试验装置：
第3部分：伸长试验仪：
第4部分：回弹角试验仪；
第5部分：急拉断试验仪；
第6部分：剥离试验仪；
第7部分：电热强制通风试验箱
第8部分：软化击穿试验仪；
第9部分：单向刮漆试验仪
第10部分：耐溶剂试验仪；
第11部分：击穿电压试验仪；
第12部分：低压漆膜连续性试验仪；第13部分：高压漆膜连续性试验仪；第14部分：焊锡试验仪；
第15部分：往复刮漆试验仪；
第16部分：静摩擦系数试验仪：-第17部分：动摩擦系数试验仪；-第18部分：耐冷冻剂试验装置。本部分为JB/T4279的第11部分。本部分代替JB/T4279.11一1994《漆包绕组线试验仪器设备检定方法击穿电压试验仪》。本部分与JB/T4279.11-—1994相比，主要变化如下：为了能与后面的检定方法相对应，在条文号上做了调整：在3.10中，对试验箱的工作空间的允许温度偏差做相应的改变：增加3.11中，对热滞后时间（时间常数）进行考核。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所、兴宁市金雁电工有限公司、湖南宇航科技实业有限公司、长沙湘鸿仪器机械有限公司、无锡市永凌电器电子设备有限公司。本部分主要起草人：祝兵、黄忠明、李志雄、梁月明、章伟俊。本部分所代替标准的历次版本发布情况JB4279.11-1986、JB/T4279.11-1994。I

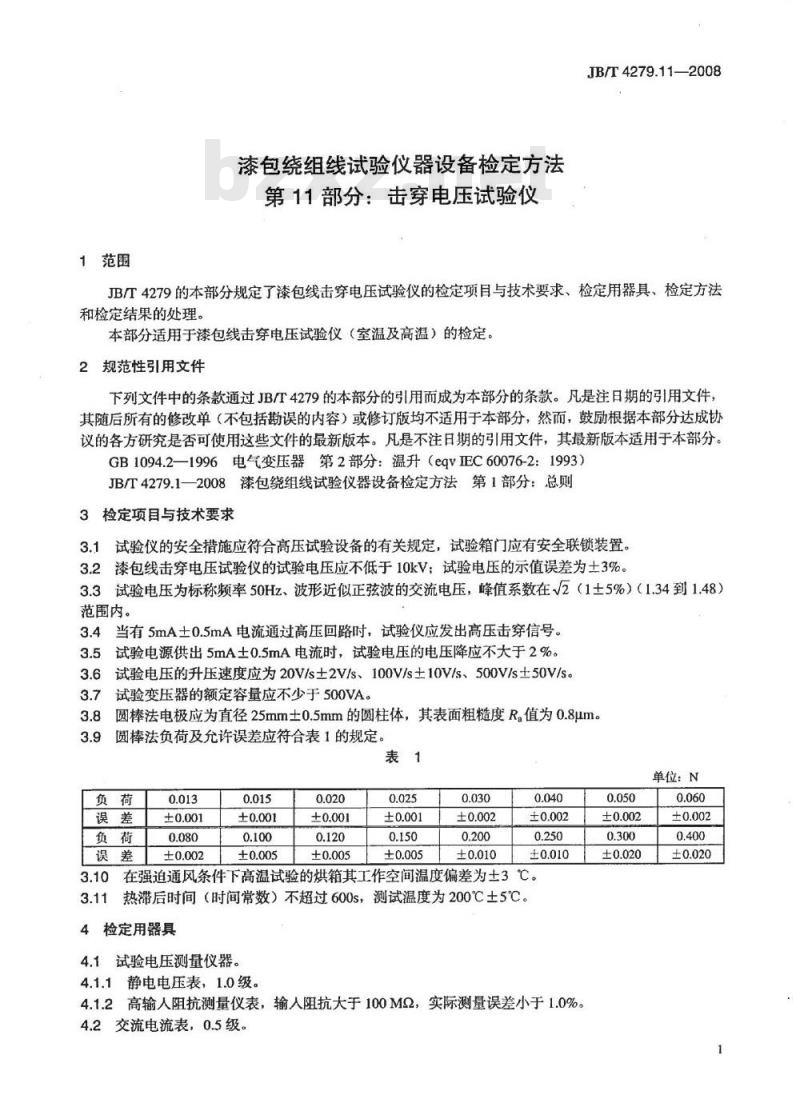

1范围
漆包绕组线试验仪器设备检定方法第11部分：击穿电压试验仪
JB/T4279.11—2008
JB/T4279的本部分规定了漆包线击穿电压试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果的处理。
本部分适用于漆包线击穿电压试验仪（室温及高温）的检定。2规范性引用文件
下列文件中的条款通过JB/T4279的本部分的引用而成为本部分的条款。凡是注日期的引用文件：其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB1094.2—1996电气变压器第2部分：温升（eqvEC60076-2：1993）JB/T4279.1一2008漆包绕组线试验仪器设备检定方法第1部分：总则3检定项目与技术要求
3.1试验仪的安全措施应符合高压试验设备的有关规定，试验箱门应有安全联锁装置。3.2漆包线击穿电压试验仪的试验电压应不低于10kV：试验电压的示值误差为土3%。3.3试验电压为标称频率50Hz、波形近似正弦波的交流电压，峰值系数在V2（1土5%）（1.34到1.48）范围内。
3.4当有5mA土0.5mA电流通过高压回路时，试验仪应发出高压击穿信号。3.5试验电源供出5mA土0.5mA电流时，试验电压的电压降应不大于2%。3.6试验电压的升压速度应为20V/s±2V/s、100V/s±10V/s、500V/s±50V/s。3.7试验变压器的额定容量应不少于500VA。3.8圆棒法电极应为直径25mm士0.5mm的圆柱体，其表面粗糙度R.值为0.8um。3.9圆棒法负荷及允许误差应符合表1的规定。表1
单位：N
在强迫通风条件下高温试验的烘箱其工作空间温度偏差为土3℃。热滞后时间（时间常数）不超过600s，测试温度为200℃土5℃。4检定用器具
4.1试验电压测量仪器。
4.1.1静电电压表，1.0级。
4.1.2高输人阻抗测量仪表，输人阻抗大于100M2，实际测量误差小于1.0%。4.2交流电流表，0.5级。
JB/T4279.11-2008

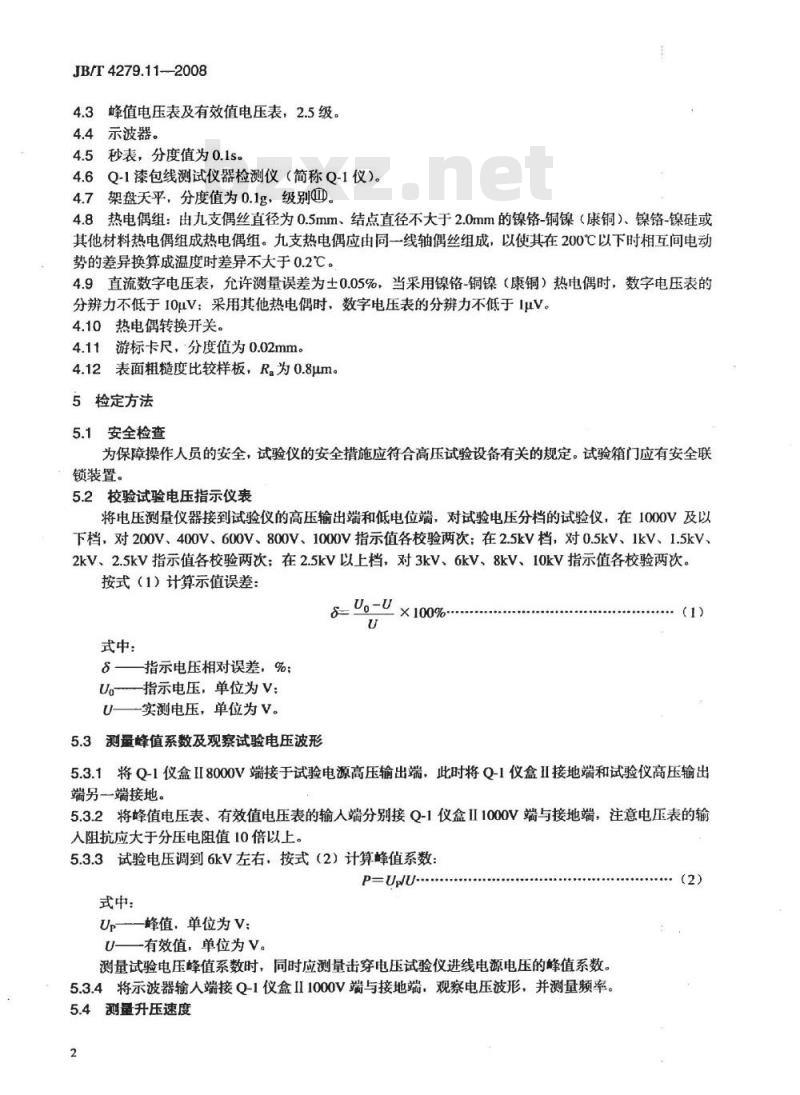

4.3峰值电压表及有效值电压表，2.5级。4.4示波器。
4.5秒表，分度值为0.1s。
4.6O-1漆包线测试仪器检测仪（简称0-1仪）。4.7架盘天平，分度值为0.1g，级别。4.8热电偶组：由九支偶丝直径为0.5mm、结点直径不大于2.0mm的镍铬-铜镍（康铜）、镍铬-镍硅或其他材料热电偶组成热电偶组。九支热电偶应由同一线轴偶丝组成，以使其在200℃以下时相互间电动势的差异换算成温度时差异不大于0.2℃。4.9直流数字电压表，允许测量误差为土0.05%，当采用镍铬-铜镍（康铜）热电偶时，数字电压表的分辨力不低于10uV：采用其他热电偶时，数字电压表的分辨力不低于IuV。4.10热电偶转换开关。
4.11游标卡尺，分度值为0.02mm。4.12表面粗糙度比较样板，R为0.8um。5检定方法
5.1安全检查
为保障操作人员的安全，试验仪的安全措施应符合高压试验设备有关的规定。试验箱门应有安全联锁装置。
5.2校验试验电压指示仪表
将电压测量仪器接到试验仪的高压输出端和低电位端，对试验电压分档的试验仪，在1000V及以下档，对200V、400V、600V、800V、1000V指示值各校验两次：在2.5kV档，对0.5kV、1kV、1.5kV、2kV、2.5kV指示值各校验两次；在2.5kV以上档，对3kV、6kV、8kV、10kV指示值各校验两次。按式（1）计算示值误差：
式中：
8指示电压相对误差，%：
U指示电压，单位为V;
U实测电压，单位为V。
5.3测量峰值系数及观察试验电压波形-x100%-
5.3.1将Q-1仪盒I8000V端接于试验电源高压输出端，此时将Q-1仪盒ⅡI接地端和试验仪高压输出端另一端接地。
5.3.2将峰值电压表、有效值电压表的输入端分别接Q-1仪盒II1000V端与接地端，注意电压表的输入阻抗应大于分压电阻值10倍以上。5.3.3试验电压调到6kV左右，按式（2）计算峰值系数：P=UPU-
式中：
Up——蜂值。单位为V：
U——有效值，单位为V。
测量试验电压峰值系数时，同时应测量击穿电压试验仪进线电源电压的峰值系数。5.3.4将示波器输人端接Q-1仪盒II1000V端与接地端，观察电压波形，并测量频率。5.4测量升压速度
用秒表测量升压时间，按式（3）计算升压速度：v=60Ult
式中：
一升压速度，单位为Vmin；
U-上升电压，单位为V：
电压上升所需时间，单位为s。
取三次测量值的平均值。
5.5测量击穿动作电流
JB/T4279.11—2008
将交流毫安表、Q-1仪盒II串联后接人高压回路。逐渐升高试验电压，检查当试验仪发出击穿信号时电流表的示值。电阻器的阻值应调整到当试验仪发出击穿信号时，试验电压分别为1000V、4000V及8000V左右。
5.6测量试验电压的电压降
按图1接线，在2.5kV及以下档时Q-1仪盒Ⅱ为200k2，在2.5kV以上档时Q-1仪盒II为800kQ，将高压真空继电器的触点接上，试验电压调整到电流表读数为5mA土0.5mA，记录此时电压U2然后将高压真空继电器的触点断开，切断电阻器回路，记录此时交流电压表的电压.U1，按（4）计算试验电压的电压降：
式中：
一电压降百分率：
U,试验电压，单位为V：
U,-U2×100%
U2—试验电源供出5mA时的试验电压，单位为V。测量三次，各次试验电压的电压降应不大于2%10000V/100V电压互感器：V-
检查试验变压器的额定容量
交流电压表：R-
一电阻器：A
按GB1094.2一1996中的规定检查试验变压器的额定容量。5.8检测负荷的误差
用天平检测负荷的误差。
5.9检测圆棒电极直径
用卡尺检测圆棒电极直径。
5.10检查圆棒电极表面粗糙度
用表面粗糙度比较样板检查圆棒电极表面粗糙度。5.11高温试验箱温度偏差的测量交流电流表：K-
一高压真空继电器。
JB/T4279.11—2008
5.11.1高温试验箱温度测试空间应包含放置试样的电极和试样所占有的空间，其界面平行于箱内空问的界面。
5.11.2用九支热电偶测量被测空间九个测点的温度，一个测点为被测空间的中心点，其余八个测点分别为被测空间的八个顶点，各测点的热电偶在试验箱内的长度不少于300mm。5.11.3调节试验箱温度，使试验箱温度不偏离试验要求温度的土2℃。5.11.4试验箱温度稳定后1h开始测量，迅速记录九个测点热电偶的热电动势，每隔5min测一次（第Omin、5min、10min、15min、20min）完成五次测量。5.12热满后时间的测量
5.12.1调节试验箱温度，使箱内距箱体几何中心位置25mm内的热电偶的温度为200℃土5℃。5.12.2试验箱达到热稳定至少1h后，在不切断试验箱电源情况下，将试验箱门成90°打开，迅速将热滞后时间试件挂在试验箱几何中心。热电偶的另一个结点悬挂在离铜棒80mm处，试验箱门打开60s土1s，然后关上试验箱门，立刻至少每10s记录一次，由这温差热电偶的两个结点产生温差电动势，直到记得最大温差电动势。继续至少每30s记录一次温差电动势，直至该温差电动势的温度为最大温差电动势温度的1/10。
5.13高温试验箱检定结果的处理5.13.1计算温度偏差
5.13.1.1计算空间温度偏差
分别计算九个测点五次测值的各自热电动势的平均值，查分度表换算为各测点的平均温度。以被测空间中心点平均温度为基准，按式（5）计算各测点平均温度与中心点平均温度的空间温度偏差（精确到0.1℃）。
a=t-to
式中：
被测空间第i个顶点的空间温度偏差，i=1～8，单位为℃：a
t一被测空间第i个顶点的平均温度，=1～8，单位为℃：to-——被测空间中心点平均温度，单位为℃。5.13.1.2计算时间温度波动
按式（6）计算被测空间八个顶点在五次测量中各自的最高温度与最低温度的差值，得被测空间时间温度波动值（精确到0.1℃）。b;=bimax-bimi
式中：
第i个顶点时间温度波动值，=1～8，单位为℃；bi
第i个顶点最高温度，i=1～8，单位为℃；bimax
bimi——第i个顶点最低温度，i=1～8，单位为℃。5.13.1.3计算温度偏差
温度偏差由空间温度偏差与时问温度波动值合成，按式（7）计算温度偏差（精确到0.1℃）。b
At,=a,
式中：
Atr第i个温度偏差，i=1～8，单位为℃；a—第i个空间温度偏差，=1～8，单位为℃；b—-第i个时间温度波动值，=1～8，单位为℃。（7）
检查5.13.1.3计算结果（保留一位有效数字），若最大温度偏差符合3.9的规定，则该测试空间为工4
作空间。
5.13.2热滞后时间曲线的绘制
JB/T4279.11—2008
5.13.2.1根据关上试验箱门的时间与热电动势绘制热滞后时间曲线。以时间为横轴，单位为S：温度差为纵轴，单位为℃。
5.13.2.2将最大的温差电动势换算成温度除以10，记做T10，并以Tio做一横线。然后根据热滞后时间曲线，计算从最大温差时刻到温差跌到T1o所需时间，应符合3.11的规定。6检定结果的处理
6.1本部分不包括试验箱温度指示仪表（或温度计）的检定，对于试验温度由温度指示仪表显示，而该仪表感温元件无法位于工作空间中心位置的试验箱，检定结果中应给出在检定温度下指示仪表值与工作空间中心实际温度的误差。
6.2允许施加电压的仪器与高温试验箱是分体的，根据各部分的结果填写检定报告。6.3对经检定合格的漆包线击穿电压试验仪发给检定证书，对不合格的，发给检定结果通知书，检定证书及检定结果通知书封面式样见JB/T4279.1--2008中附录A及附录B。6.4出厂检定的击穿电压试验仪按全部项目进行检定，周期检定只需对5.2、5.4、5.5、5.6、5.11及5.12规定的项目进行检定。
6.5漆包线击穿电压试验仪的检定周期一般定为一年。中华人民共和国
