【机械行业标准(JB)】 漆包绕组线试验仪器设备检定方法 第10部分：耐溶剂试验仪

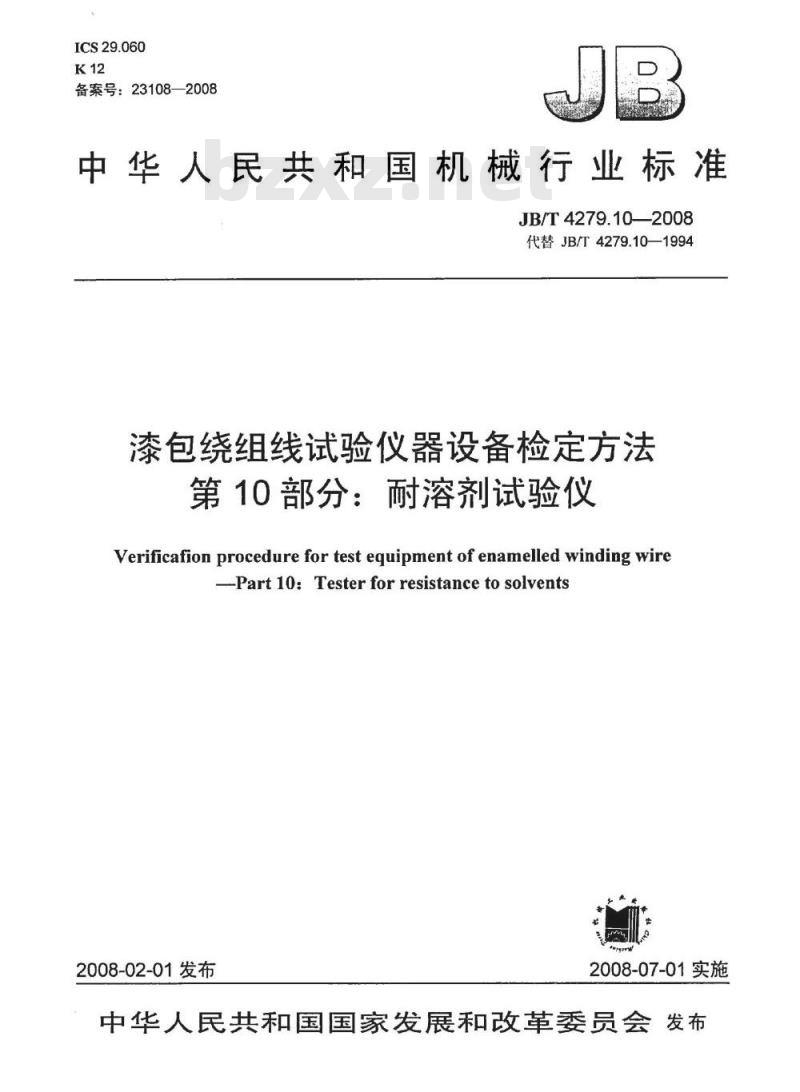

ICS29.060
备案号：23108—2008
中华人民共和国机械行业标准
JB/T4279.10—2008
代替JB/T4279.10—1994
漆包绕组线试验仪器设备检定方法第10部分：耐溶剂试验仪
Verificafion procedure for test equipment of enamelled winding wire-Part 1O: Tester forresistance to solvents2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布

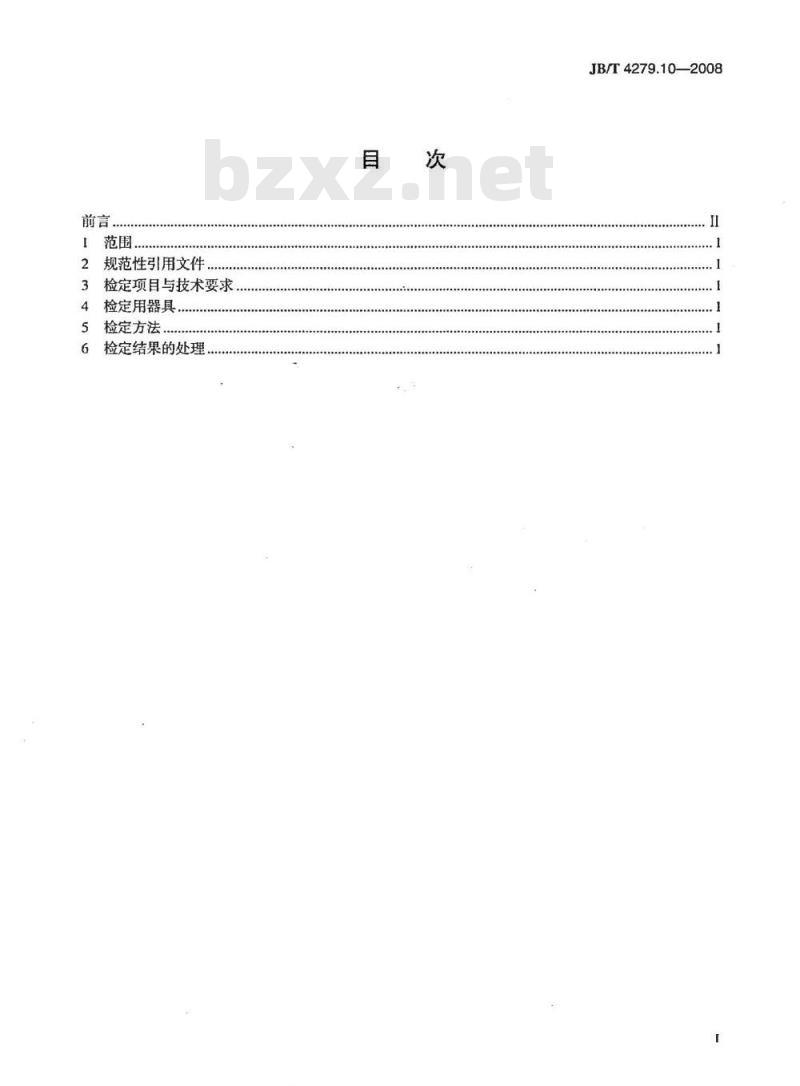

规范性引用文件
检定项目与技术要求
检定用器具，
检定方法
检定结果的处理
JB/T4279.10—2008
JB/T4279.10—2008

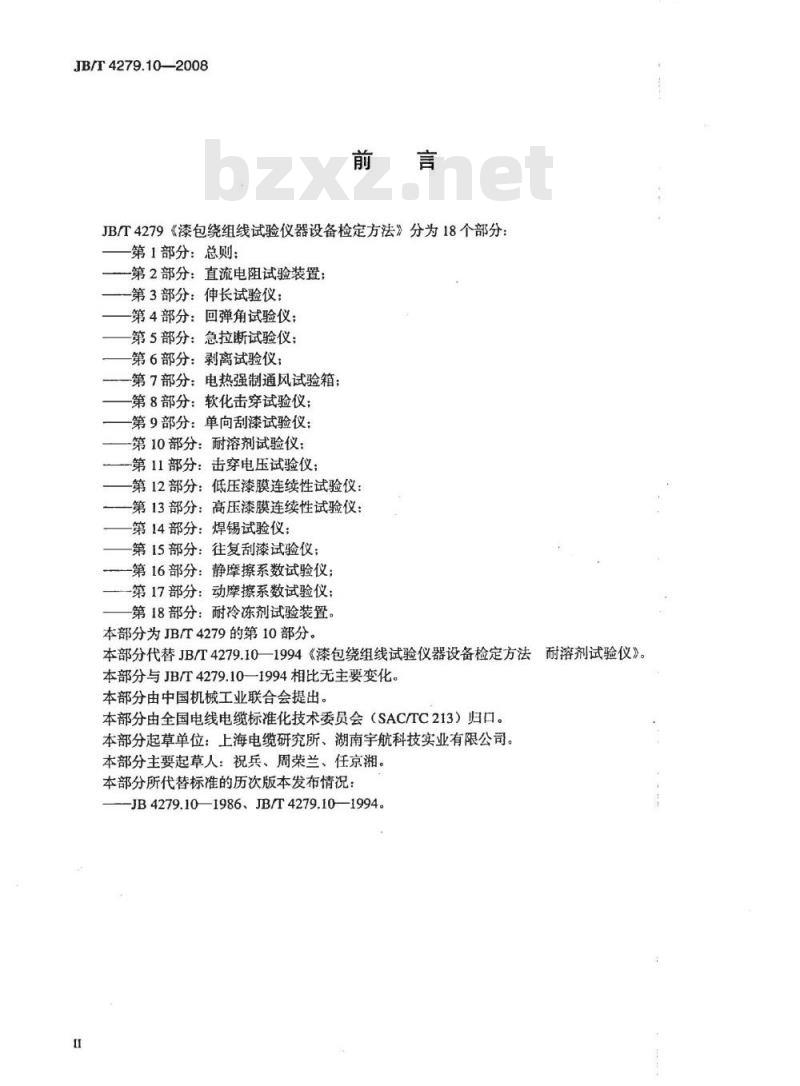

JB/T4279《漆包绕组线试验仪器设备检定方法》分为18个部分：第1部分：总则；
-第2部分：直流电阻试验装置：第3部分：伸长试验仪：
第4部分：回弹角试验仪；
第5部分：急拉断试验仪；
第6部分：剥离试验仪；
一第7部分：电热强制通风试验箱：-第8部分：软化击穿试验仪；
第9部分：单向刮漆试验仪；
-第10部分：耐溶剂试验仪：
一第11部分：击穿电压试验仪：一第12部分：低压漆膜连续性试验仪：-第13部分：高压漆膜连续性试验仪：第14部分：焊锡试验仪：
一第15部分：往复刮漆试验仪；一第16部分：静摩擦系数试验仪；-第17部分：动摩擦系数试验仪：第18部分：耐冷冻剂试验装置。本部分为JB/T4279的第10部分。耐溶剂试验仪》。
本部分代替JB/T4279.10—1994《漆包绕组线试验仪器设备检定方法本部分与JB/T4279.10—1994相比无主要变化。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所、湖南宇航科技实业有限公司。本部分主要起草人：祝兵、周荣兰、任京湘。本部分所代替标准的历次版本发布情况：-JB4279.10—1986、JB/T4279.10—1994。IIbzxz.net

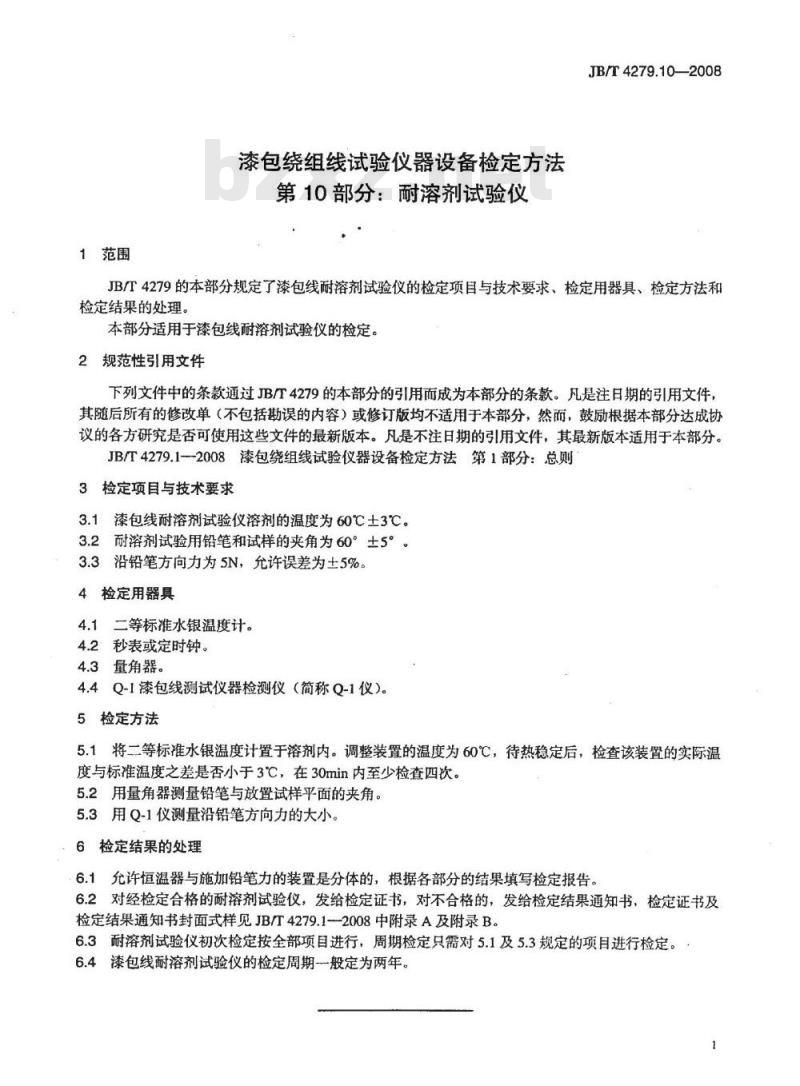

1范围
漆包绕组线试验仪器设备检定方法第10部分：耐溶剂试验仪
JB/T4279.10—2008
JB/T4279的本部分规定了漆包线耐溶剂试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果的处理。
本部分适用于漆包线耐溶剂试验仪的检定。2规范性引用文件
下列文件中的条款通过JB/T4279的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T4279.1--2008漆包绕组线试验仪器设备检定方法第1部分：总则3检定项目与技术要求
漆包线耐溶剂试验仪溶剂的温度为60℃土3℃。3.1
3.2耐溶剂试验用铅笔和试样的夹角为60°土5°。3.3沿铅笔方向力为5N，允许误差为土5%。4检定用器具
4.1二等标准水银温度计。
4.2秒表或定时钟。
4.3量角器。
4.4Q-1漆包线测试仪器检测仪（简称Q-1仪）。5检定方法
5.1将二等标准水银温度计置于溶剂内。调整装置的温度为60℃，待热稳定后，检查该装置的实际温度与标准温度之差是否小于3℃，在30min内至少检查四次。5.2用量角器测量铅笔与放置试样平面的夹角。5.3用Q-1仪测量沿铅笔方向力的大小。6检定结果的处理
6.1允许恒温器与施加铅笔力的装置是分体的，根据各部分的结果填写检定报告。6.2对经检定合格的耐溶剂试验仪，发给检定证书，对不合格的，发给检定结果通知书，检定证书及检定结果通知书封面式样见JB/T4279.1-2008中附录A及附录B。6.3耐溶剂试验仪初次检定按全部项目进行，周期检定只需对5.1及5.3规定的项目进行检定。6.4漆包线耐溶剂试验仪的检定周期一般定为两年。中华人民共和国
机械行业标准
漆包绕组线试验仪器设备检定方法第10部分：耐溶剂试验仪
JB/T4279.10—2008
