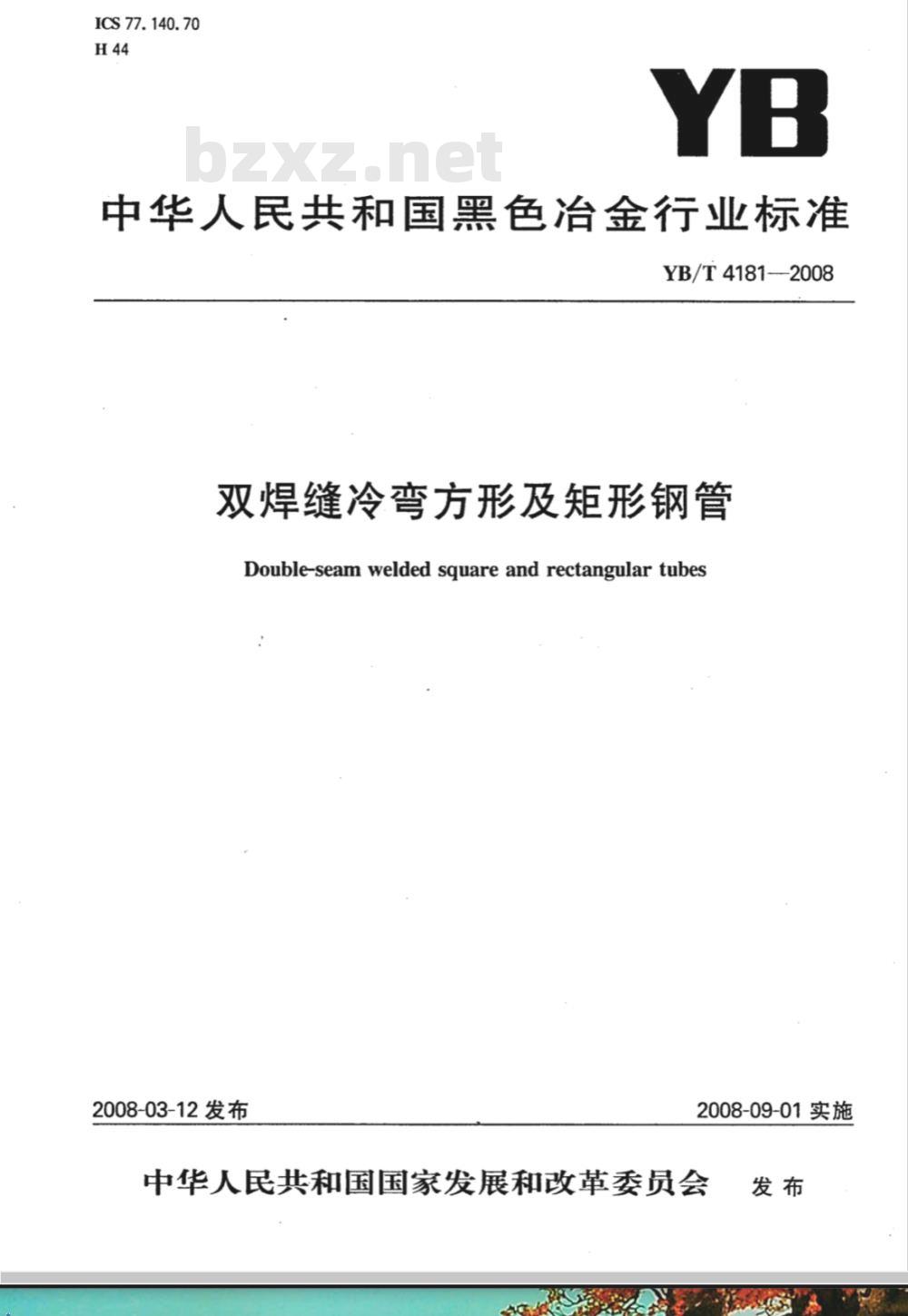

【冶金行业标准(YB)】 双焊缝冷弯方形及矩形钢管

ICS 77.140.70
中华人民共和国黑色冶金行业标准YB/T4181—2008
双焊缝冷弯方形及矩形钢管
Double-seam welded square and rectangular tubes2008-03-12发布
2008-09-01实施
中华人民共和国国家发展和改革委员会发布

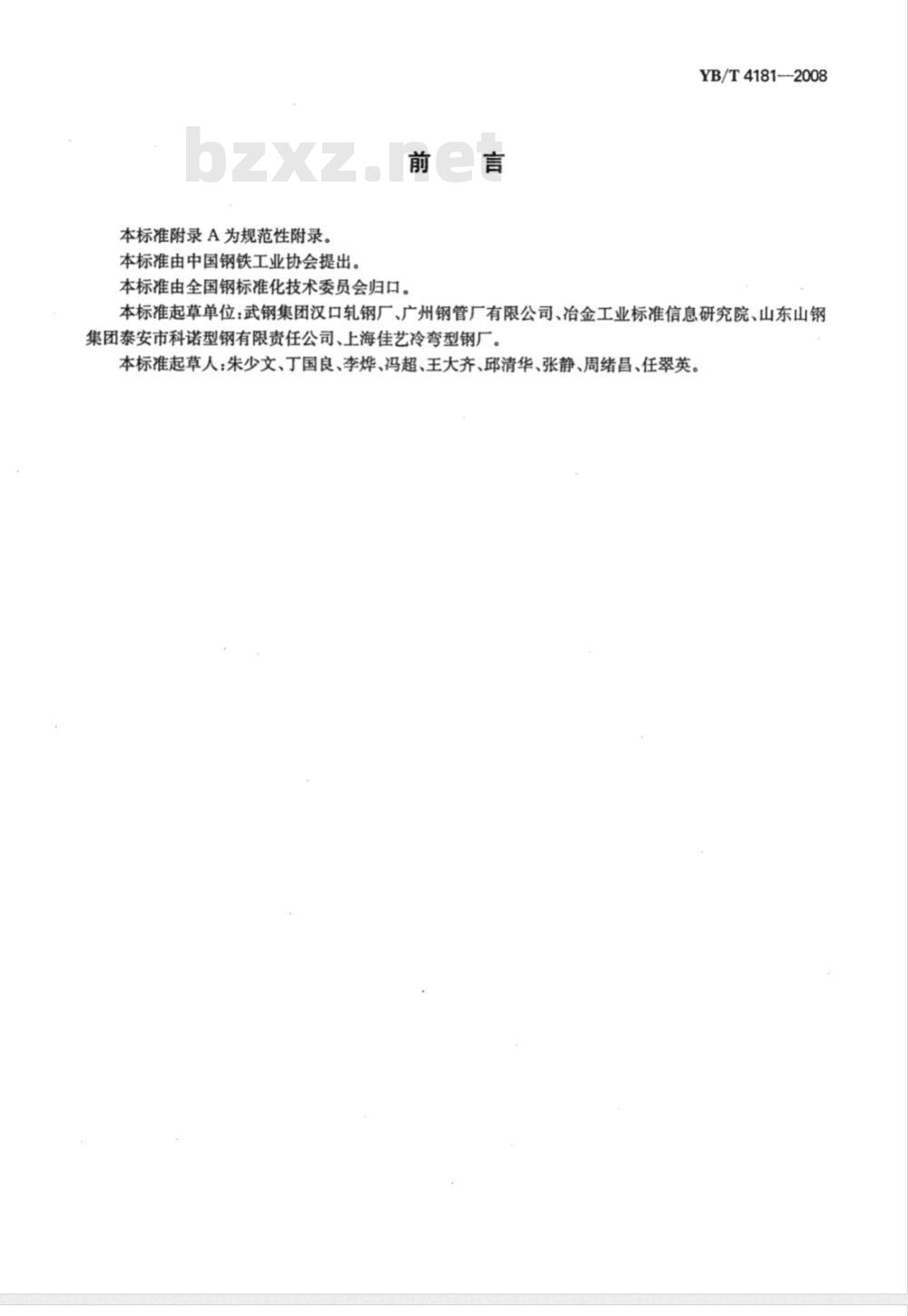

本标准附录A为规范性附录。
本标准由中国钢铁工业协会提出。前言
本标准由全国钢标准化技术委员会归口。YB/T4181—2008
本标准起草单位：武钢集团汉口轧钢厂、广州钢管厂有限公司、冶金工业标准信息研究院、山东山钢集团泰安市科诺型钢有限责任公司、上海佳艺冷弯型钢厂。本标准起草人：朱少文、丁国良、李烨、冯超、王大齐、邱清华、张静、周绪昌、任翠英。1范围

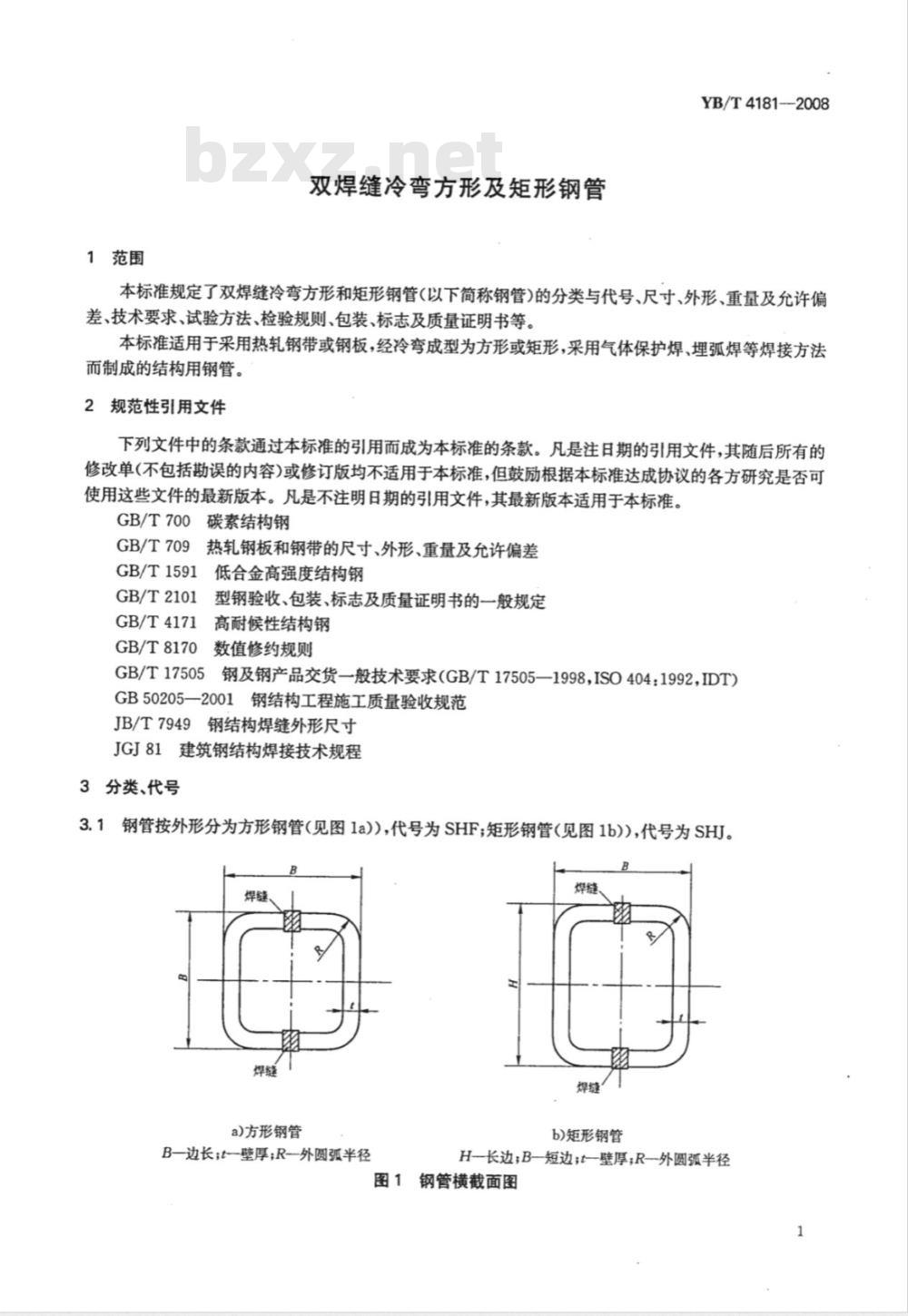

双焊缝冷弯方形及矩形钢管
YB/T4181—2008
本标准规定了双焊缝冷弯方形和矩形钢管(以下简称钢管)的分类与代号、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。本标准适用于采用热轧钢带或钢板，经冷弯成型为方形或矩形，采用气体保护焊、埋弧焊等焊接方法而制成的结构用钢管。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB/T700碳素结构钢
GB/T709
热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T1591
GB/T2101
GB/T4171
GB/T8170
低合金高强度结构钢
型钢验收、包装、标志及质量证明书的一般规定高耐候性结构钢
数值修约规则
GB/T175054
钢及钢产品交货—般技术要求（GB/T17505—1998，ISO404：1992，IDT)GB50205—2001钢结构工程施工质量验收规范JB/T7949钢结构焊缝外形尺寸
JGJ81建筑钢结构焊接技术规程
3分类、代号
3.1钢管按外形分为方形钢管(见图1a)),代号为SHF;矩形钢管(见图1b)),代号为SHJ。焊绳
a)方形钢管
B—边长;t一壁厚;R-外圆弧半径b)矩形钢管
H--长边;B—短边;t—壁厚;R-外圆弧半径图1钢管横截面图
YB/T4181—2008

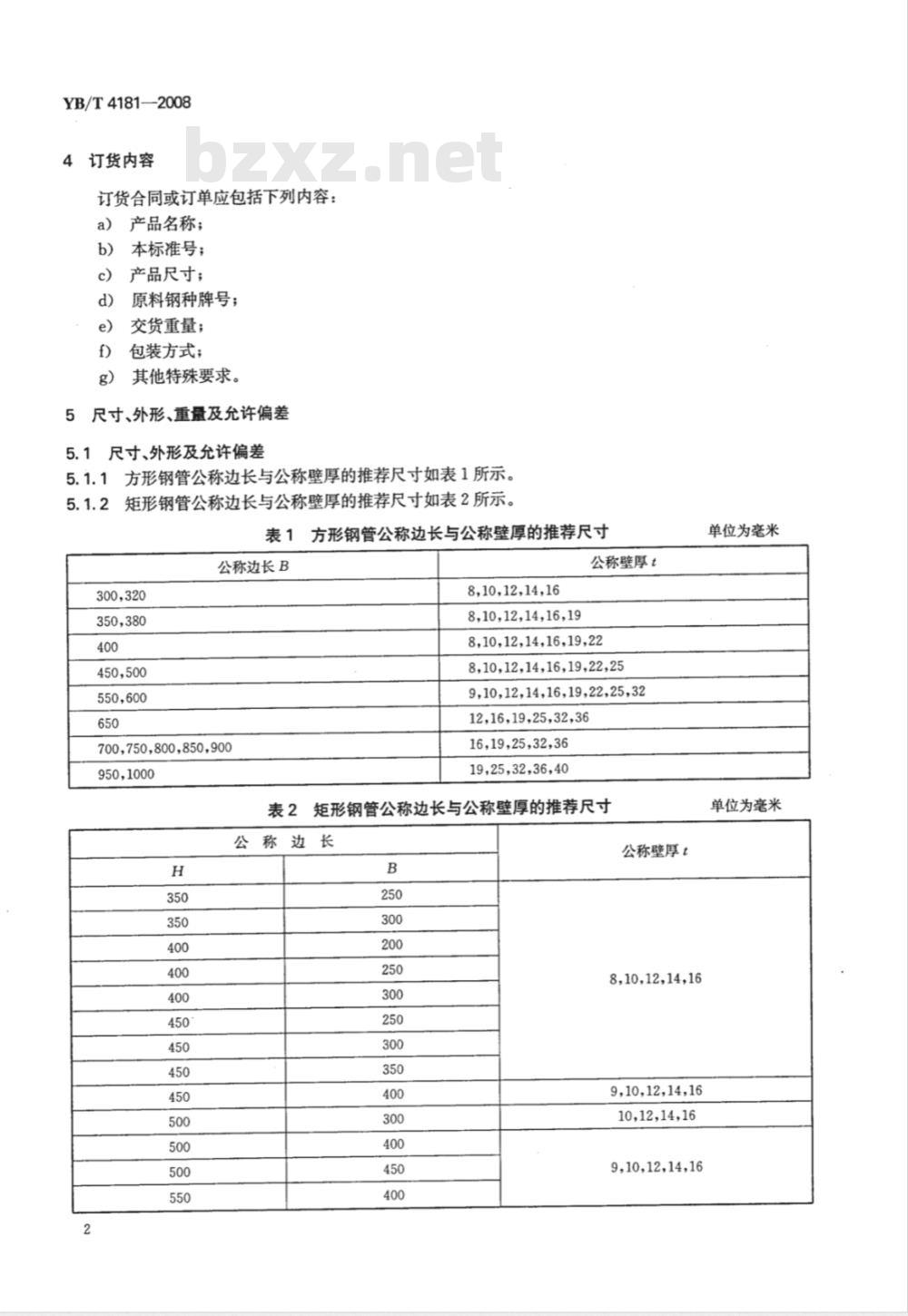

订货内容
订货合同或订单应包括下列内容：a）产品名称；
本标准号；
产品尺寸；
原料钢种牌号；
交货重量；
包装方式；
其他特殊要求。
尺寸、外形、重量及允许偏差
尺寸、外形及允许偏差
方形钢管公称边长与公称壁厚的推荐尺寸如表1所示。5.1.1
矩形钢管公称边长与公称壁厚的推荐尺寸如表2所示。5.1.2
表1方形钢管公称边长与公称壁厚的推荐尺寸公称边长B
300,320
350,380
450,500
550,600
700,750,800,850,900
950,1000
8,10,12,14,16
8,10,12,14,16,19
公称壁厚t
8,10,12,14,16,19,22
8,10,12,14,16,19,22,25
9,10,12,14,16,19,22,25,32
12,16,19,25,32,36
16,19,25,32,36
19,25,32,36,40
矩形钢管公称边长与公称壁厚的推荐尺寸表2
公称边长
公称壁厚t
8,10,12,14,16
9,10,12,14,16
10,12,14,16
单位为毫米
单位为毫米
9,10,12,14,16
公称边长

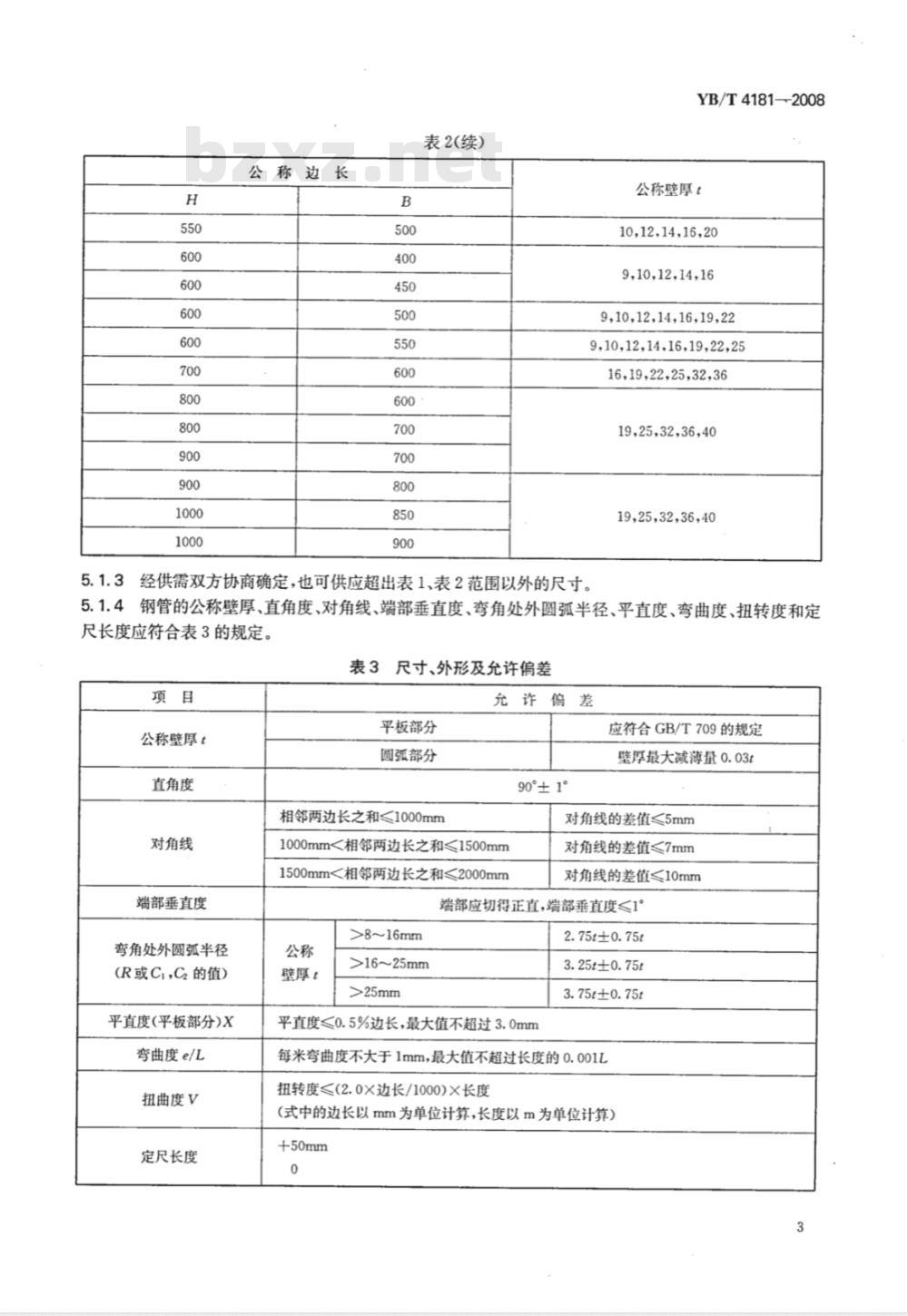

表2(续)
YB/T41812008
公称壁厚t
10,12,14,16,20
9,10,12,14,16
9,10,12,14,16,19,22
9,10,12,14,16,19,22,25
16,19,22,25,32,36
19,25,32,36,40
19,25,32,36,40
5.1.3经供需双方协商确定，也可供应超出表1、表2范围以外的尺寸。钢管的公称壁厚、直角度、对角线、端部垂直度、弯角处外圆弧半径、平直度、弯曲度、扭转度和定5.1.4
尺长度应符合表3的规定。
表3尺寸、外形及允许偏差
公称壁厚t
直角度
对角线
端部垂直度
弯角处外圆弧半径
(R或Ci,C的值)
平直度(平板部分)X
弯曲度e/L
扭曲度V
定尺长度
平板部分
圆弧部分
相邻两边长之和≤1000mm
允许偏差
应符合GB/T709的规定
壁厚最大减薄量0.03t
90°± 1°
对角线的差值≤5mm
1000mm<相邻两边长之和<1500mm1500mm<相邻两边长之和2000mm
对角线的差值<7mm
对角线的差值≤10mm
端部应切得正直，端部垂直度≤1°公称
壁厚t
>8~16mm
>16~25mm
平直度≤0.5%边长，最大值不超过3.0mm2.75t±0.75t
3.25t±0.75t
3.75t±0.75t
每米弯曲度不大于1mm，最大值不超过长度的0.001L扭转度≤(2.0X边长/1000)×长度（式中的边长以mm为单位计算，长度以m为单位计算）+50mm
YB/T4181—2008
图1a)所示的方形钢管的外形尺寸允许偏差应符合表4的规定，图1'b)所示的矩形钢管的外形尺寸允许偏差应符合表5的规定。超出表中尺寸的尺寸允许偏差，按相邻小尺寸的允许偏差规定执行。4方形钢管的外形尺寸允许偏差
公称边长B
500,550
600,650,700,750,800
850,900,950,1000
允许偏差
矩形钢管的外形尺寸允许偏差
长边H
短边B
单位为毫米
单位为毫米
允许偏差
长边H
公称边长
表5(续)
短边B
注：超出表中尺寸的尺寸允许偏差，按相邻小尺寸的允许偏差规定执行。5.2重量
YB/T4181—2008
允许偏差
钢管可以按实际重量或理论重量交货，理论重量交货的计算方式见附录A。5.3标记示例
用普通碳素结构钢Q235制造的，尺寸为500mmX500mmX12mm的双焊缝方形钢管的标记为：SHF500X500X12-YB/T4181-2008
Q235—GB/T700
6技术要求
6.1钢材的牌号和化学成分
6.1.1钢材的牌号和化学成分（熔炼分析)应符合GB/T700、GB/T1591、GB/T4171等标准的规定。6.1.2钢材的强度等级通常选用235、345和390三个级别。6.1.3当需方对碳当量有要求时，应在合同中注明。碳当量(Ceq)按以下公式计算：Ceg(%）=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14钢材的碳当量应符合下表6的规定：表6钢材的碳当量
钢材牌号
6.2力学性能
不大于
根据需方要求，可进行力学性能检验。其平板部分伸长率应不低于原料钢种原伸长率的90%。6.3焊缝质量
6.3.1焊接工艺、评定以及焊接操作工艺规范应符合JGJ81的有关规定。6.3.2焊缝的坡口和焊缝外形应符合JB/T7949的规定。6.3.3纵向焊缝的位置，具体在矩形钢管的哪一个面上一般不作特别规定。6.3.4焊接工艺、焊缝坡口形式、焊缝外形，一般由供方确定。需方有特殊要求时，由双方协商并在合同中注明。
6.3.5根据需方要求，可对焊缝进行无损探伤检验，其焊缝质量等级应符合GB50205-2001的二级规定。
6.4表面质量
6.4.1钢材表面不允许有裂纹、结疤、折叠、夹杂等缺陷。允许局部有不大于钢材公称厚度10%的轻微凹坑、凸起、压痕、划伤和压入的氧化铁皮。6.4.2钢材表面缺陷允许用修磨方法清理，但清理后深度应不小于钢材公称厚度的90%。5
YB/T4181—2008
6.4.3焊缝表面不允许有气孔、裂纹、咬边、堆高不够等有害的缺陷存在。6.4.4焊缝缺陷允许补焊、修复，修复后应达到本标准规定的要求。6.4.5表面允许存在有横向接头焊缝，横向接头焊缝位置形式有下列三类，见图2。每支钢管每个表面只允许存在1条横向焊缝。除非供需双方另有协议，带有横向焊缝的产品通常应不大于每批交货量的10%。下载标准就来标准下载网
横向接头
纵向焊缝<
6.5物理特性
横向接头
纵向焊缝、
图2横向焊缝接头的类型图
钢管的截面面积等物理特性参考值见附录A。7试验方法
纵向焊缝
横向接头
7.1钢管的外观用目视检查。
7.2钢管的直角度、弯角处外圆弧半径、平直度、弯曲度及扭转值的测量方法见图3～图7。7.3尺寸和外形应用合适的测量量具和工具检查。直角度偏差=90°-0
钢管直角度的测定
A放大图
R一外圆弧半径；C，C一测量面和角弧的交点到测量面延长线之间的距离。图4钢管外圆弧半径的测定
检验规则
焊缝、
X1,X2—平直度的大小；
B一钢管的短边或边长；H一钢管的长边。(x，x的值不含焊缝高度）
图5钢管平面平直度的测定
L一定尺长度;e—弯曲度。
图6钢管弯曲值的测定
V一扭曲值。
钢管扭曲值的测量
YB/T4181-2008
钢管应成批验收，每批由同一炉号、同一牌号、同一尺寸的产品组成，每批重量不大于50t。8.2钢管复检规则应符合GB/T17505的规定。9包装、标志及质量证明书
9.1包装
9.1.1钢管一般采用捆扎包装交货，成捆包装的钢管一端需放置整齐。每捆应由同一批号的钢管组成每捆重量通常不大于10t。
YB/T4181-2008
钢管应用包装用钢带、扎箍捆扎牢固。9.1.2
9.1.3用户有特殊要求时，也可采用其他包装方式。对于外周长大于或等于1600mm的钢管可以散装交货。9.1.4
9.1.5如有要求，本标准产品也可按供方提供的包装方式进行处理。9.2标志
钢管标志应符合GB/T2101的规定。9.3质量证明书
钢管质量证明书应符合GB/T2101的规定。附录A
(规范性附录）
理论重量的计算方法及钢管截面面积等物理特性值A.1钢管理论重量计算时，均采用公称尺寸。A.2方形钢管理论重量及钢管截面面积等物理特性值应按表A.1的规定。A.3矩形钢管理论重量及钢管截面面积等物理特性值应按表A.2的规定。A.4在表A.1和表A.2范围内的其他尺寸规格钢管的理论重量可以用内插法计算。表A.1方形钢管理论重量及截面面积等物理特性值公称边长
公称壁厚
理论重量
截面面积
惯性矩
回转半径
截面模量
YB/T4181—2008
扭转常数
104208
