【机械行业标准(JB)】 漆包绕组线试验仪器设备检定方法 第13部分：高压漆膜连续性试验仪

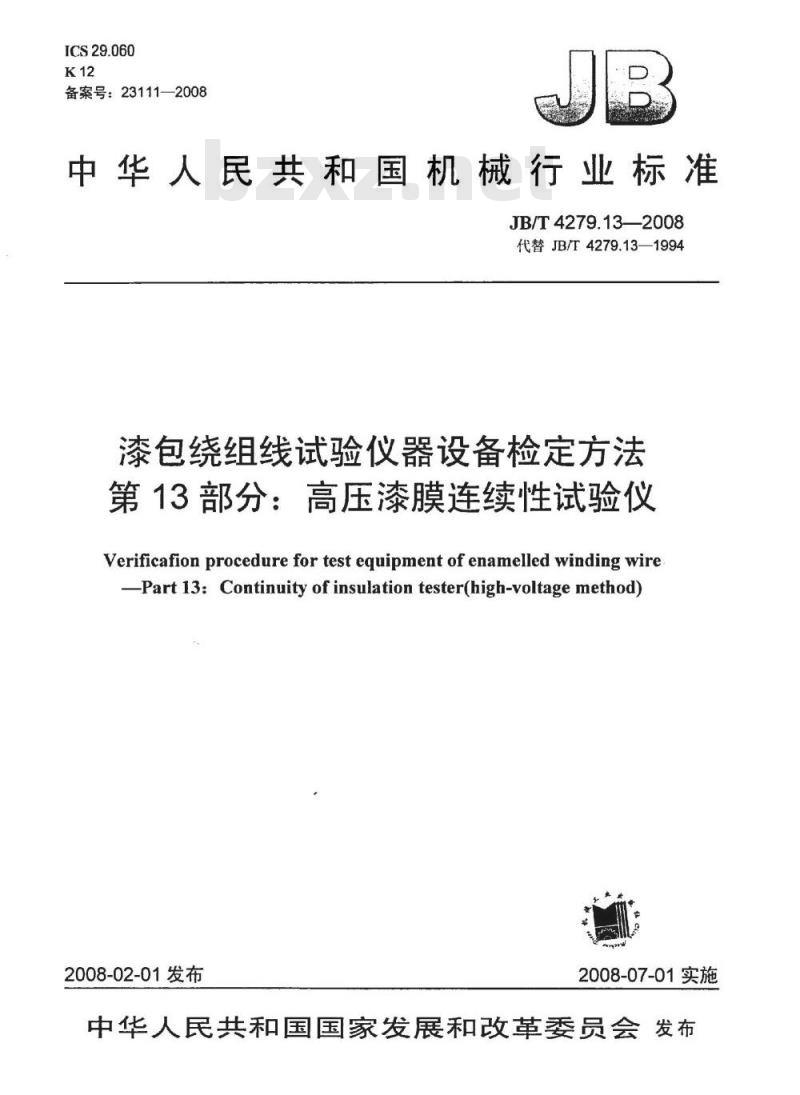

ICS29.060
备案号：23111—2008
中华人民共和国机械行业标准
JB/T4279.132008
代替JB/T4279.13—1994
漆包绕组线试验仪器设备检定方法第13部分：高压漆膜连续性试验仪Verificafion procedurefor test eguipment of enamelled winding wirePart 13: Continuity of insulation tester(high-voltage method)2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

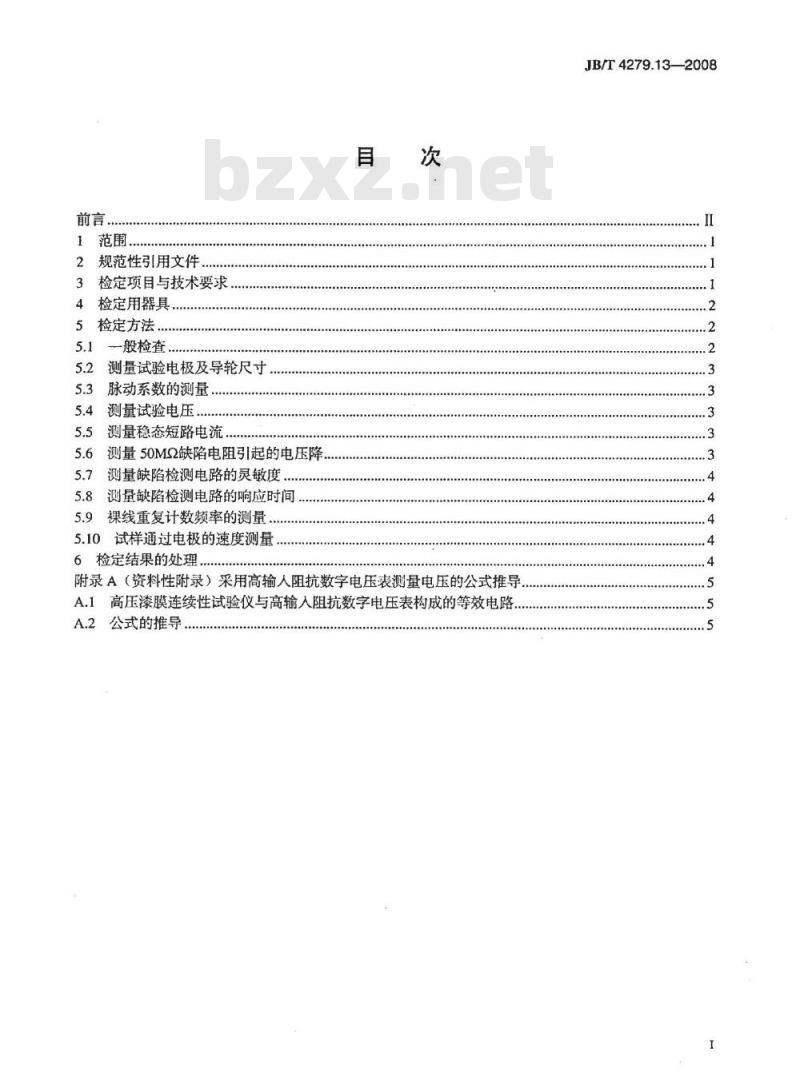

规范性引用文件
检定项目与技术要求
检定用器具，
检定方法
一般检查
测量试验电极及导轮尺寸
脉动系数的测量
测量试验电压
测量稳态短路电流
测量50M2缺陷电阻引起的电压降5.6
测量缺陷检测电路的灵敏度
测量缺陷检测电路的响应时间
5.9裸线重复计数频率的测量..
5.10试样通过电极的速度测量，6检定结果的处理..
附录A（资料性附录）采用高输人阻抗数字电压表测量电压的公式推导A.1高压漆膜连续性试验仪与高输入阻抗数字电压表构成的等效电路..A.2公式的推导
JB/T4279.13—2008
JB/T4279.13--2008

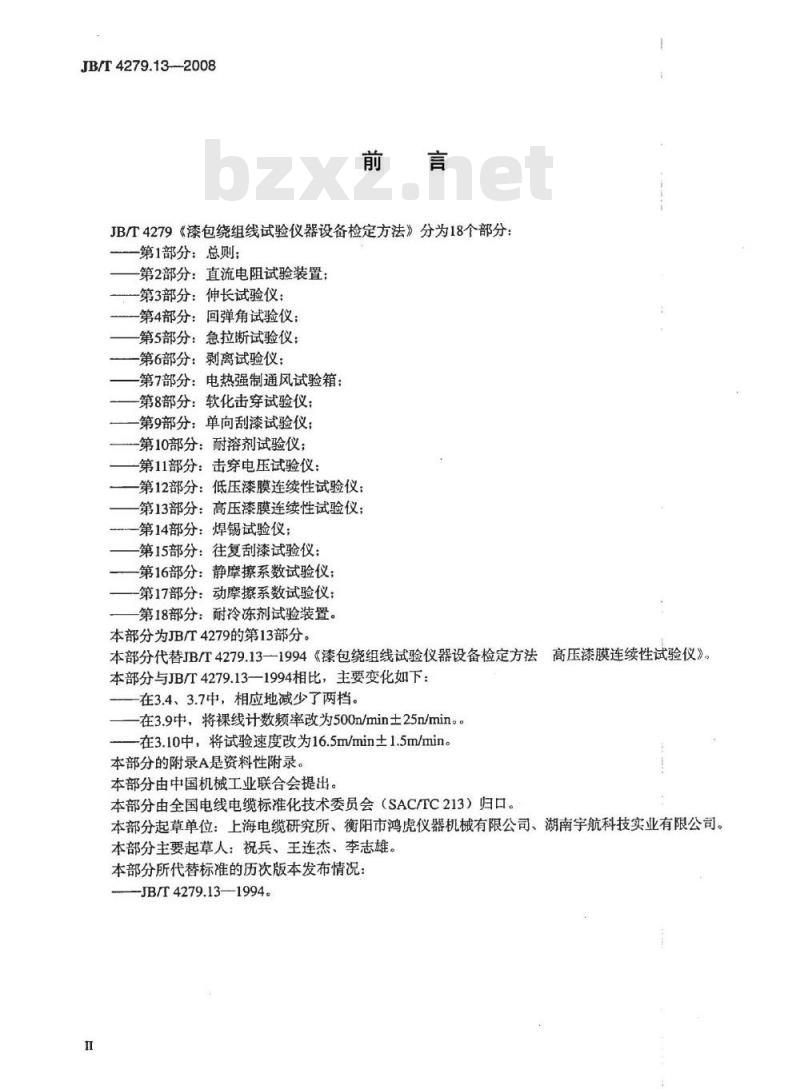

JB/T4279《漆包绕组线试验仪器设备检定方法》分为18个部分：第1部分：总则；
第2部分：直流电阻试验装置：
第3部分：伸长试验仪：
第4部分：回弹角试验仪；
第5部分：急拉断试验仪：
第6部分：剥离试验仪；
第7部分：电热强制通风试验箱：第8部分：软化击穿试验仪：
第9部分：单向刮漆试验仪
第10部分：耐溶剂试验仪；
-第11部分：击穿电压试验仪：
第12部分：低压漆膜连续性试验仪：第13部分：高压漆膜连续性试验仪；第14部分：焊锡试验仪；
第15部分：往复刮漆试验仪：
第16部分：静摩擦系数试验仪；-第17部分：动摩擦系数试验仪：第18部分：耐冷冻剂试验装置。本部分为JB/T4279的第13部分。本部分代替JB/T4279.13-—1994《漆包绕组线试验仪器设备检定方法高压漆膜连续性试验仪》。本部分与JB/T4279.131994相比，主要变化如下：在3.4、3.7中，相应地减少了两档。在3.9中，将裸线计数频率改为500n/min土25n/min。。在3.10中，将试验速度改为16.5m/min土1.5m/min。本部分的附录A是资料性附录。
本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所、衡阳市鸿虎仪器机械有限公司、湖南宇航科技实业有限公司。本部分主要起草人：祝兵、王连杰、李志雄。本部分所代替标准的历次版本发布情况：-JB/T4279.13—1994。

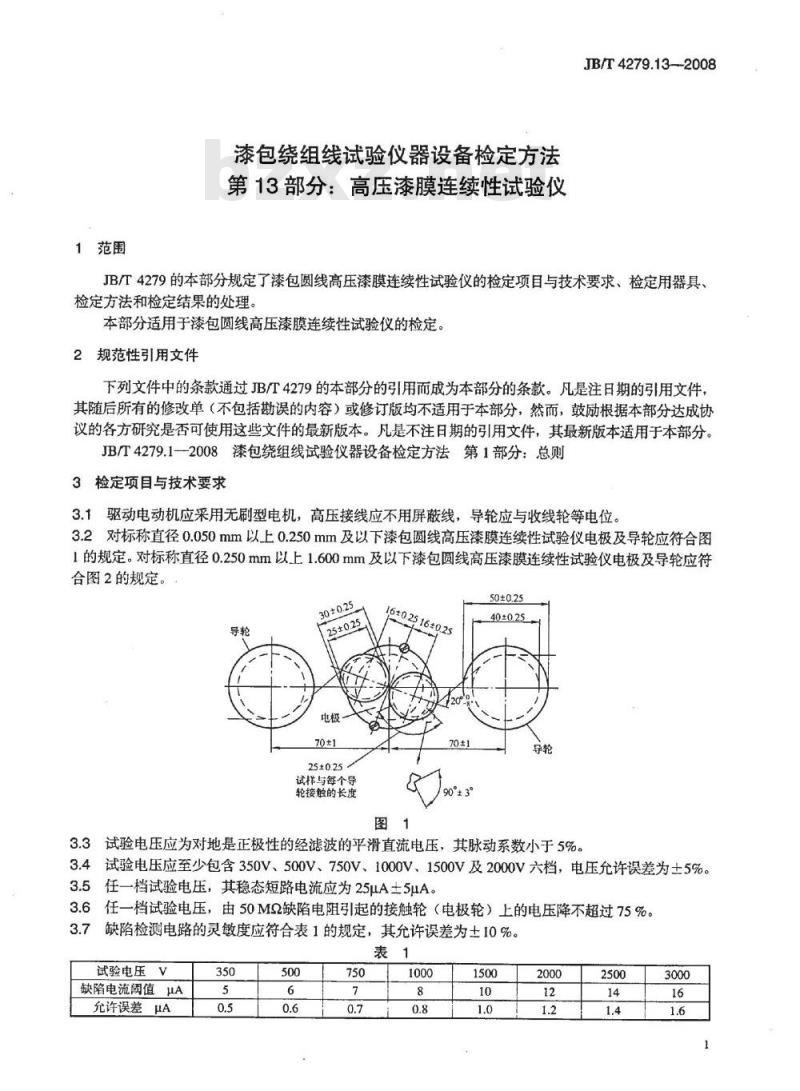

1范围
漆包绕组线试验仪器设备检定方法第13部分：高压漆膜连续性试验仪JB/T4279.13--2008
JB/T4279的本部分规定了漆包圆线高压漆膜连续性试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果的处理。
本部分适用于漆包圆线高压漆膜连续性试验仪的检定。2规范性引用文件
下列文件中的条款通过JB/T4279的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T4279.1-2008漆包绕组线试验仪器设备检定方法第1部分：总则3检定项目与技术要求
3.1驱动电动机应采用无刷型电机，高压接线应不用屏蔽线，导轮应与收线轮等电位。3.2对标称直径0.050mm以上0.250mm及以下漆包圆线高压漆膜连续性试验仪电极及导轮应符合图1的规定。对标称直径0.250mm以上1.600mm及以下漆包圆线高压漆膜连续性试验仪电极及导轮应符合图2的规定。
试样与每个导
轮接触的长度
3.3试验电压应为对地是正极性的经滤波的平滑直流电压，其脉动系数小于5%。3.4试验电压应至少包含350V、500V、750V、1000V、1500V及2000V六档，电压允许误差为土5%。3.5任一档试验电压，其稳态短路电流应为25μA土5uA。任一档试验电压，由50M2缺陷电阻引起的接触轮（电极轮）上的电压降不超过75%。3.6
缺陷检测电路的灵敏度应符合表1的规定，其允许误差为土10%。试验电压V
缺陷电流阔值μA
允许误差μA
JB/T4279.13—2008

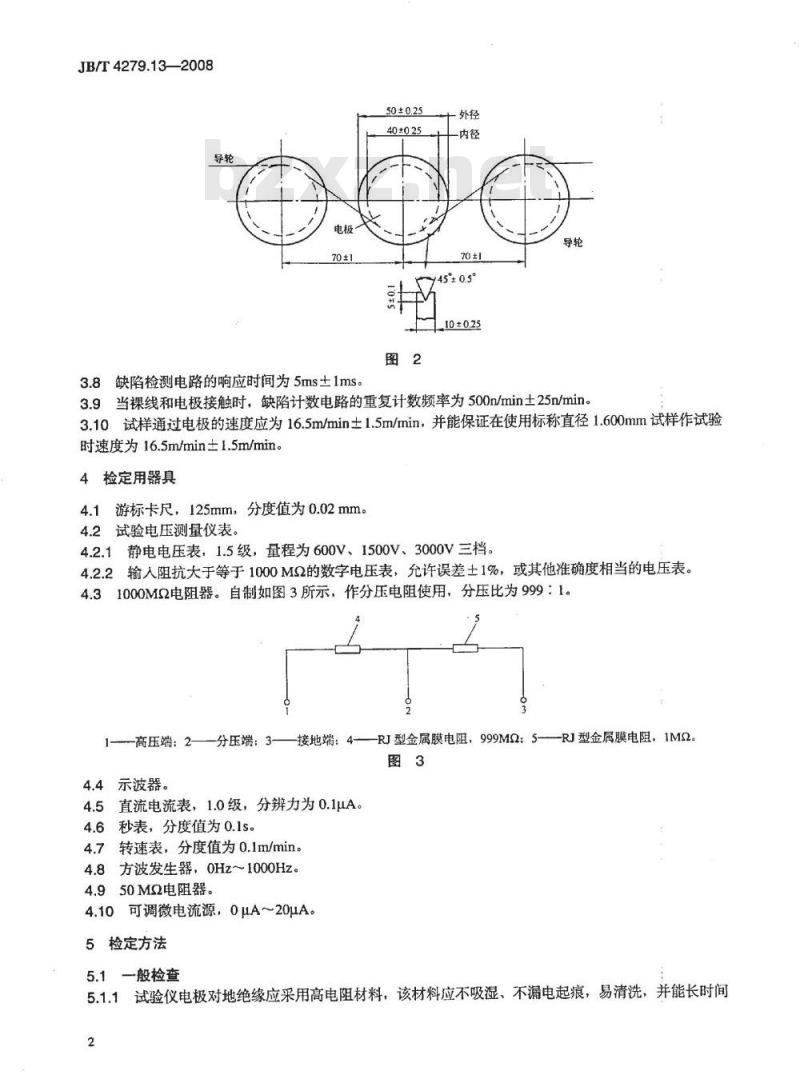

3.8缺陷检测电路的响应时间为5ms土1ms。3.9当裸线和电极接触时，缺陷计数电路的重复计数频率为500n/min土25n/min。3.10试样通过电极的速度应为16.5m/min±1.5m/min，并能保证在使用标称直径1.600mm试样作试验时速度为16.5m/min士1.5m/min。4检定用器具
4.1游标卡尺，125mm，分度值为0.02mm。4.2试验电压测量仪表。
4.2.1静电电压表，1.5级，量程为600V、1500V、3000V三档。4.2.2输人阻抗大于等于1000M2的数字电压表，允许误差土1%，或其他准确度相当的电压表。4.31000M2电阻器。自制如图3所示，作分压电阻使用，分压比为999：1。—接地端：4——RJ型金属膜电阻，999MQ：5-—高压端：2——分压端：3—
4.4示波器。
4.5直流电流表，1.0级，分辨力为0.1uA。4.6秒表，分度值为0.1s。
4.7转速表，分度值为0.1m/min。4.8方波发生器，0Hz～1000Hz。4.950MQ电阻器。
4.10可调微电流源，0μA～20uA。5检定方法
-RJ型金属膜电阻，1M2。
5.1一般检查
5.1.1试验仪电极对地绝缘应采用高电阻材料，该材料应不吸湿、不漏电起痕，易清洗，并能长时间2
承受3000V电压。
JB/T4279.13—2008
5.1.2电动机应采用无刷交流电动机，高压接线应不用屏蔽线，导轮应与收线轮等电位。5.1.3装上导体标称直径为0.06mm试样，起动电动机时应保证不拉断试样。5.2测量试验电极及导轮尺寸
用游标卡尺测量试验电极及导轮尺寸。5.3脉动系数的测量
5.3.1将1000MQ电阻器接人试验仪的电极与收线轮之间。5.3.2将示波器的地与收线轮接在一起，示波器的输入端接电阻的分压端。5.3.3测量350V、1500V、3000V三档的电压值和脉动电压的峰-峰值，按公式（1）计算脉动系数。s×100%
式中：
交流分量的峰-峰值，单位为V：Up-p
U—试验电压，单位为V。
5.4测量试验电压
5.4.1选用合适量程的静电电压表，分别对八个试验电压档进行测量。5.4.2当用输人阻抗大于等于1000MQ的数字表测量时，用公式（2）计算：U=
式中：
-试验电压值，单位为V；
测量仪表的读出值，单位为V；
Ro—测量仪表的输入阻抗，单位为M2；Ro·U'
Ro-u'T
1—该试验电压档下的稳态短路电流，单位为μA。5.5测量稳态短路电流
将直流电流表接到试验电极与收线轮之间，分别测量各档的稳态短路电流。5.6测量50M2缺陷电阻引起的电压降(1)
按图4接线，在各试验电压档上测量接人50MQ电阻时的试验电压，按公式（3）计算试验电压的电压降：
式中：
电压降百分率，%
U—-试验电压，单位为V：
_U-U2×100%
U2—接入50MQ缺陷电阻时的试验电压，单位为V。2
试验电极：2-
-RJ型金属膜电阻，50M2：3-
导向轮：4-Www.bzxZ.net
一电压测量仪表。
JB/T4279.13—2008
5.7测量缺陷检测电路的灵敏度
按图5接线，在各试验电压档上调节微电流源，测量使得试验仪缺陷计数器稳定计数时的电流值。一高压漆膜连续性试验仪：2-
5.8测量缺陷检测电路的响应时间试验仪检测信号输入端：3-
-可调微电流源：4-
一直流电流表
按图6接线在任一试验电压档上，调节信号发生器的频率，测量使得试验仪缺陷计数器开始计数时的频率，按公式（4）计算缺陷检测电路的响应时间。T=
式中：
缺陷检测电路的响应时间，单位为S：信号发生器的频率，单位为Hz。1
试验仪检测信号输人端：3——方波信号发生器，1高压漆膜连续性试验仪：2—
5.9裸线重复计数频率的测量
装上裸铜线，启动试验仪，用秒表测量缺陷计数器500次计数所用的时间t，按公式（5）计算裸线重复计数频率。
60×500
式中：
F—缺陷计数电路的重复计数频率，单位为n/min：时间，单位为S。
5.10试样通过电极的速度测量
装上导体标称直径为1.6mm左右的试样，启动试验仪，用转速表测量试样的线速度，在30m长度内所测量的线速度应符合16.5m/min土1.5m/min。6检定结果的处理
6.1对经检定合格的高压漆膜连续性试验仪，发给检定证书，对不合格的，发给检定结果通知书、检定证书及检定结果通知书封面式样见JB/T4279.1—2008中附录A及附录B。6.2初次检定的高压漆膜连续性试验仪按全部项目进行检定，周期检定时只需对5.1.3及5.4～5.10规定的项目进行检定。
6.3高压漆膜连续性试验仪的检定周期一般定为一年。4
附录A
（资料性附录）
采用高输入阻抗数字电压表测量电压的公式推导高压漆膜连续性试验仪与高输入阻抗数字电压表构成的等效电路A.1
JB/T4279.13——2008
高压漆膜连续性试验仪与高输入阻抗数字电压表构成的等效电路如图A.1所示。试验仪
试验仪的开路输出电压：R-
A.2公式的推导
-试验仪输出电阻：U
量仪器
-测量仪表的读数；Ro—
一测量仪表的输入阻抗。
在图A.1中R和U是未知的，Ro、U是已知的，试验仪的输出电阻R可用直流电流表在AB之间测量试验仪短路输出电流的方法间接得出R：R
式中：
-试验仪的输出电阻，单位为2；U—试验仪的开路输出电压，单位为V：1一试验仪的短路输出电流，单位为A。U
当用测量仪表测量试验仪的电压时，据戴维南定理从等效电路上看，A、B间的电压对于试验仪侧和测量仪表侧来讲是相等的，而AB间电压又等于U”，故：U
由式（A.1)、式（A.3）可得出：故有
U'(R+Ro)
JB/T4279.13-—2008
式中：
试验仪试验电压，单位为V；
一测量仪表的读出值，单位为V：U=
Ro—测量仪表的输人阻抗，单位为2;一试验仪的稳态短路电流，单位为A。6
Ro·U'
Ro-u'n
