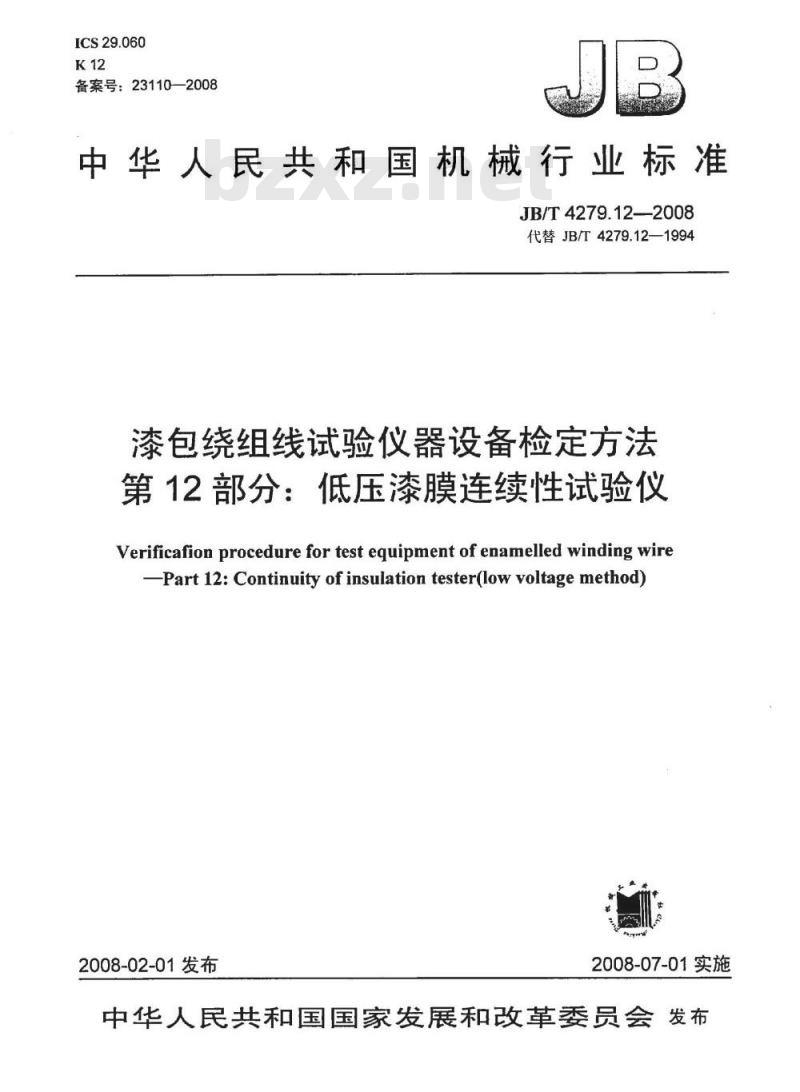

【机械行业标准(JB)】 漆包绕组线试验仪器设备检定方法 第12部分：低压漆膜连续性试验仪

ICS29.060
备案号：23110—2008
中华人民共和国机械行业标准
JB/T4279.12—2008
代替JB/T4279.12—1994
漆包绕组线试验仪器设备检定方法第12部分：低压漆膜连续性试验仪Verificafion procedure for test equipment of enamelled winding wirePart 12: Continuity of insulation tester(low voltage method)2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件，
检定项目与技术要求
检定用器具
检定方法
检定结果的处理www.bzxz.net
JB/T4279.12—2008
JB/T4279.12-2008

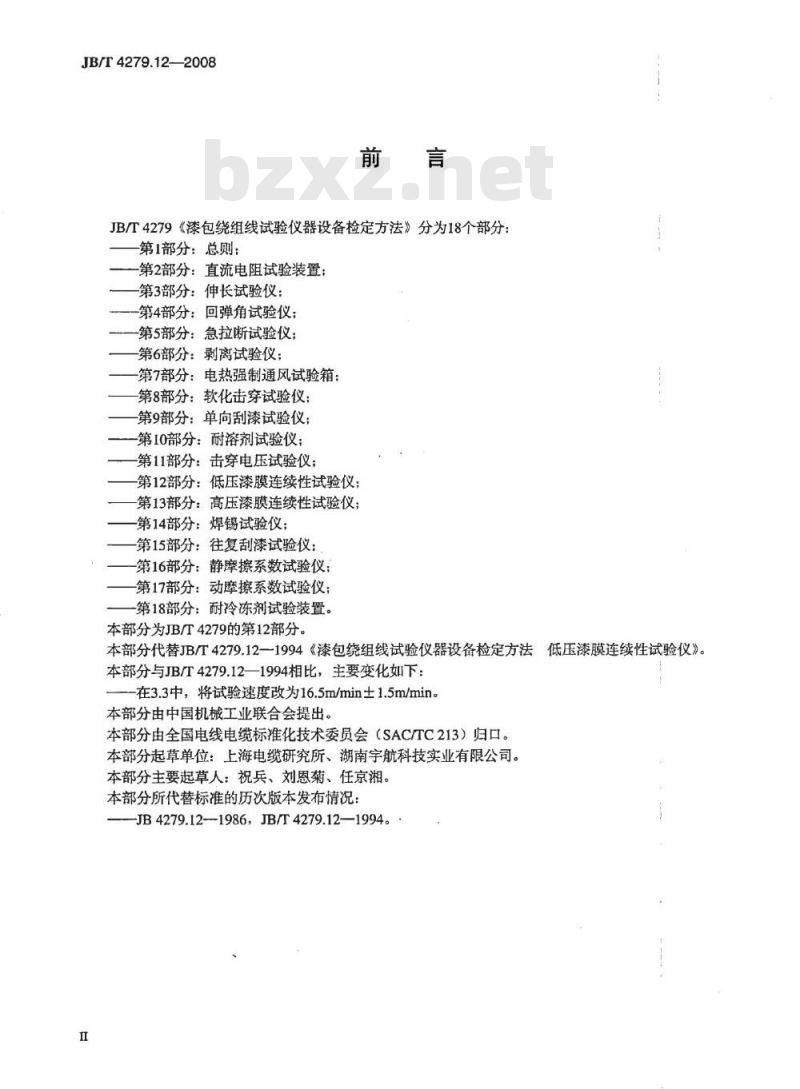

JB/T4279《漆包绕组线试验仪器设备检定方法》分为18个部分：第1部分：总则：
第2部分：直流电阻试验装置；
第3部分：伸长试验仪：
第4部分：回弹角试验仪；
第5部分：急拉断试验仪；
第6部分：剥离试验仪：
第7部分：电热强制通风试验箱：第8部分：软化击穿试验仪：
第9部分：单向刮漆试验仪；
第10部分：耐溶剂试验仪：
第11部分：击穿电压试验仪；
第12部分：低压漆膜连续性试验仪；第13部分：高压漆膜连续性试验仪：第14部分：焊锡试验仪；
第15部分：往复刮漆试验仪：
第16部分：静摩擦系数试验仪；第17部分：动摩擦系数试验仪；第18部分：耐冷冻剂试验装置。本部分为JB/T4279的第12部分。本部分代替JB/T4279.12一1994《漆包绕组线试验仪器设备检定方法低压漆膜连续性试验仪》。本部分与JB/T4279.12—1994相比，主要变化如下：在3.3中，将试验速度改为16.5m/min土1.5m/min。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所、湖南宇航科技实业有限公司。本部分主要起草人：祝兵、刘恩菊、任京湘。本部分所代替标准的历次版本发布情况-JB4279.121986，JB/T4279.12—1994。H

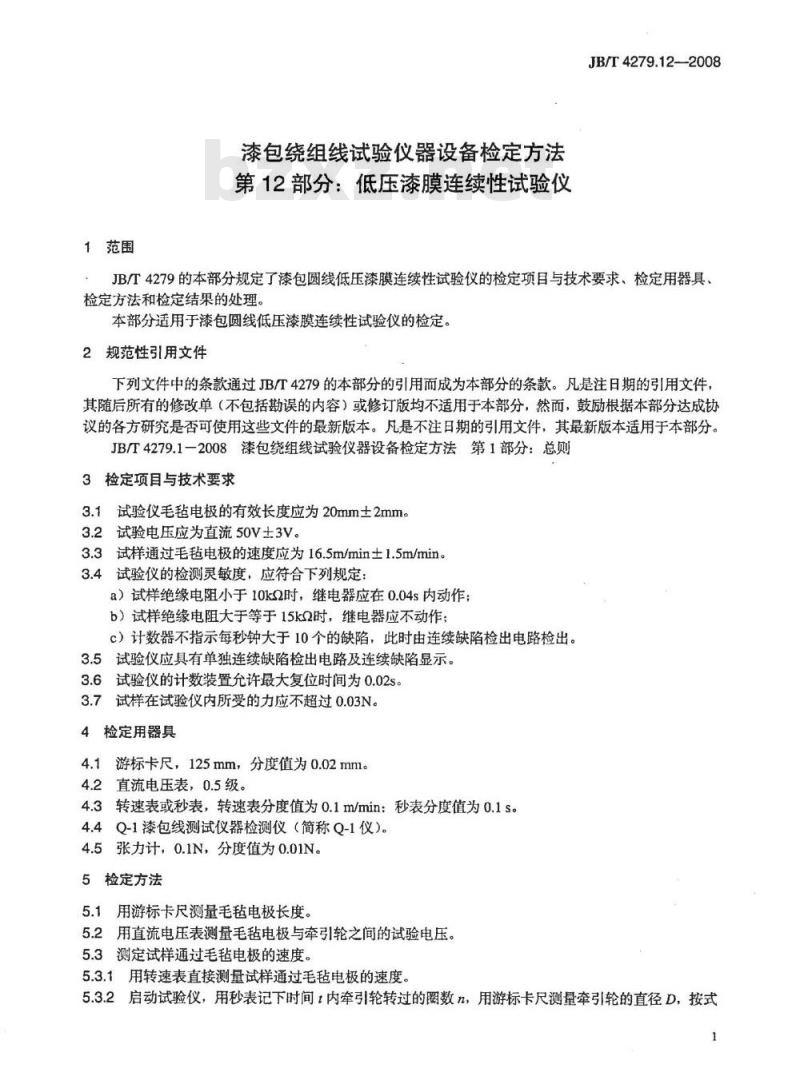

1范围
漆包绕组线试验仪器设备检定方法第12部分：低压漆膜连续性试验仪JB/T4279.12-2008
JB/T4279的本部分规定了漆包圆线低压漆膜连续性试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果的处理。
本部分适用于漆包圆线低压漆膜连续性试验仪的检定。2规范性引用文件
下列文件中的条款通过JB/T4279的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分JB/T4279.1一2008漆包绕组线试验仪器设备检定方法第1部分：总则3检定项目与技术要求
3.1试验仪毛毡电极的有效长度应为20mm土2mm3.2试验电压应为直流50V土3V。3.3试样通过毛毡电极的速度应为16.5m/min土1.5m/min。3.4试验仪的检测灵敏度，应符合下列规定：a）试样绝缘电阻小于10k2时，继电器应在0.04s内动作；b）试样绝缘电阻大于等于15kQ2时，继电器应不动作；c）计数器不指示每秒钟大于10个的缺陷，此时由连续缺陷检出电路检出。3.5试验仪应具有单独连续缺陷检出电路及连续缺陷显示。3.6试验仪的计数装置允许最大复位时间为0.02s。3.7试样在试验仪内所受的力应不超过0.03N。4检定用器具
4.1游标卡尺，125mm，分度值为0.02mm。4.2直流电压表，0.5级。
4.3转速表或秒表，转速表分度值为0.1m/min：秒表分度值为0.1s。4.4Q-1漆包线测试仪器检测仪（简称Q-1仪）。4.5张力计，0.1N，分度值为0.01N。检定方法

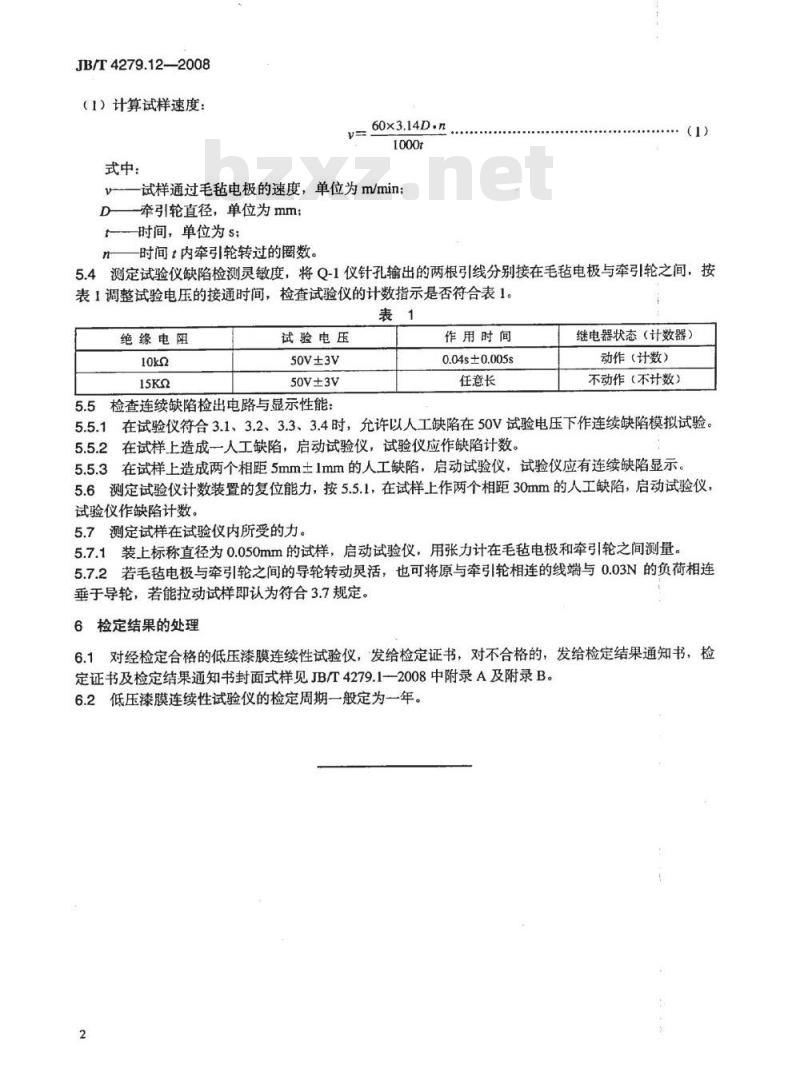

5.1用游标卡尺测量毛毡电极长度。5.2用直流电压表测量毛毡电极与牵引轮之间的试验电压。5.3测定试样通过毛毡电极的速度。5.3.1用转速表直接测量试样通过毛毡电极的速度5.3.2启动试验仪，用秒表记下时间内牵引轮转过的圈数n，用游标卡尺测量牵引轮的直径D，按式1
JB/T4279.12—2008
（1）计算试样速度：
式中：
60×3.14D.n
试样通过毛毡电极的速度，单位为m/min；D一牵引轮直径，单位为mm；
7时间，单位为s：
一时间t内牵引轮转过的圈数。
5.4测定试验仪缺陷检测灵敏度，将Q-1仪针孔输出的两根引线分别接在毛毡电极与牵引轮之间，按表1调整试验电压的接通时间，检查试验仪的计数指示是否符合表1。表1
绝缘电阻
试验电压
50V±3V
50V±3V
作用时间
0.04s±0.005s
任意长
继电器状态（计数器）
动作（计数）
不动作（不计数）
5.5检查连续缺陷检出电路与显示性能：5.5.1在试验仪符合3.1、3.2、3.3、3.4时，允许以人工缺陷在50V试验电压下作连续缺陷模拟试验。5.5.2在试样上造成一人工缺陷，启动试验仪，试验仪应作缺陷计数。5.5.3在试样上造成两个相距5mm土1mm的人工缺陷，启动试验仪，试验仪应有连续缺陷显示。5.6测定试验仪计数装置的复位能力，按5.5.1，在试样上作两个相距30mm的人工缺陷，启动试验仪，试验仪作缺陷计数。
5.7测定试样在试验仪内所受的力。5.7.1装上标称直径为0.050mm的试样，启动试验仪，用张力计在毛毡电极和牵引轮之间测量。5.7.2若毛毡电极与牵引轮之间的导轮转动灵活，也可将原与牵引轮相连的线端与0.03N的负荷相连垂于导轮，若能拉动试样即认为符合3.7规定。6检定结果的处理
6.1对经检定合格的低压漆膜连续性试验仪，发给检定证书，对不合格的，发给检定结果通知书，检定证书及检定结果通知书封面式样见JB/T4279.1—2008中附录A及附录B。6.2低压漆膜连续性试验仪的检定周期一般定为一年。2
